电缆桥架计算公式

公式：50 *角铁质量+ 50套* 2件* 2m，每件*通丝质量=总质量根据规范，电缆桥架水平安装的支撑间距为1.5-3m；垂直安装支架的间距不大于2m；根据上述规则，应先计算出支架和吊架的数量。

例如，如果水平放置一个50m的电缆桥架，则根据一组2 m的支撑，有26组支撑和吊架（其材料通常由角钢制成或通丝或全部由角钢制成）和衣架（根据现场实际情况确定）。

每组支架和衣架的实际长度是根据海拔高度计算的，即一组支架和衣架的长度。

在硬件手册中检查相应规格的角钢的类型，以得到每米的重量，然后乘以26组，即桥架和吊架的重量。

扩展数据：常见情况：如何计算100 * 100200 * 100400 * 100的桥支架。

桥的高度距顶板2m。

该？使用10个直通导线悬挂器，底板为横臂。

间距要求为2m =1。

假设每种类型的桥梁为100m，如何计算？答：桥梁和屋顶之间的高度为2m，吊杆的长度为2m。

例如，100m桥，100 * 100，每个支架2m，100/5 = 50（套）电缆桥架类型和品种的选择1.当需要屏蔽电缆网络免受电气干扰或保护外部影响（如腐蚀性液体，易燃灰尘等）时，请使用（FB）型槽型复合防腐屏蔽电缆桥架（带盖）应该选择。

2.在强腐蚀性环境中，应使用（f）类环氧树脂复合防腐和阻燃电缆桥架。

支架和支架也应使用相同的材料制成，以延长电缆桥架和附件的使用寿命。

应在容易积聚灰尘且需要遮盖的环境或室外场所添加盖板。

3.除上述条件外，还可以根据现场环境和技术要求选择桥架式，槽式，梯形，玻璃防腐阻燃电缆桥架或普通钢桥。

应在容易积聚灰尘且需要遮盖的环境或室外场所添加盖板。

4.在公共通道或室外人行横道部分，应在底部台阶的底部添加垫子或托盘。

当大跨度跨过公共通道时，可以提高桥梁的承载能力，也可以根据用户要求选择脚手架。

5.对于大跨度（> 3M），应选择复合桥（FB）。

6.复合环氧树脂桥（f）应在室外使用。

经常使用电缆桥架的单位长度与重量换算表及公式宇文皓月换算表, 电缆桥架, 公式, 重量, 单位按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按2.5计算,600以上按3.0计算. 上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.经常使用电缆桥架的单位长度与重量换算表(1)立柱及托臂(包含底座重量)立柱托臂规格单位重量 (kg/件)规格单位重量 (kg/件) 一般轻型工字型 h=100 m 15.70 10.39 臂长 150 件 1.21丁字型 h=100 m 14.50 9.12 臂长 200 件 1.42槽钢型 6# m 10.13 8.54 臂长 300 件 1.94槽钢型 8# m 11.54 - 臂长 400 件 2.43槽钢型 10# m 13.50 - 臂长 500 件 2.92角钢型 60 m 9.02 6.38 臂长 600 件 3.4l角钢型 75 m 12.43 - 臂长 700 件 3.90- - - - 臂长 800 件 4.40注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。

b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架装置费的工程量参考数据，不作为主材成品订货和结算的依据。

电缆桥架的成品数量应按设计量或实际数量结算。

重量误差小于5％的可以不调整。

c．电缆桥架重量包含弯通、三通和联接部件等综合平均每m长的桥架重量。

d．利用型钢作支撑架，而不必托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套桥架仍按总重量执行电缆桥架综合定额。

(2)电缆桥架：序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式1 100×50 m －－ 6.00 2.002 150×75 m 5.00 6.00 8.00 3.003 200×60 m 6.00 7.50 － 3.504 200×100 m 7.50 9.00 12.00 －5 300×60 m 6.50 10.00 －－6 300×100 m 8.00 11.50 －－7 300×150 m 10.50 13.00 17.00 －8 400×600 m 9.00 12.50 －－9 400×100 m 10.50 14.50 －－10 400×150 m 13.00 17.00 －－11 400×200 m －－25.00 －12 500×60 m 11.00 15.00 －－续表序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式13 500×100 m 12.50 17.00 - -14 500×150 m 14.50 20.00 - -15 500×200 m - - 30.00 -16 600×60 m 12.50 18.00 -- -17 600×100 m 14.00 20.00 - -18 600×150 m 16.00 23.00 - -19 600×200 m - - 35.00 -20 800×100 m 16.00 26.00 - -21 800×150 m 18.00 29.00 - -22 800×200 m - - 43.00 -注 :电缆桥架装置,经过对电气和仪表工程电缆桥架装置工作内容的对比分析、测算及取长补短后，本定额新编制的电缆桥架装置定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。

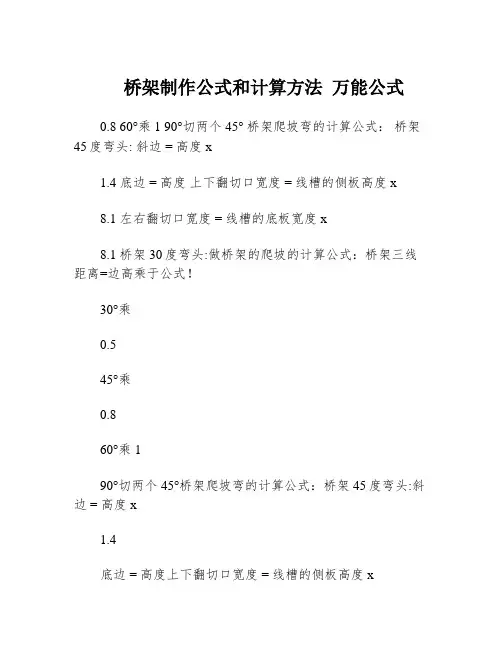

桥架制作公式和计算方法万能公式0.8 60°乘1 90°切两个45°桥架爬坡弯的计算公式：桥架45度弯头: 斜边 = 高度 x1.4 底边 = 高度上下翻切口宽度 = 线槽的侧板高度 x8.1 左右翻切口宽度 = 线槽的底板宽度 x8.1 桥架30度弯头:做桥架的爬坡的计算公式：桥架三线距离=边高乘于公式！30°乘0.545°乘0.860°乘190°切两个45°桥架爬坡弯的计算公式：桥架45度弯头:斜边 = 高度 x1.4底边 = 高度上下翻切口宽度 = 线槽的侧板高度 x8.1左右翻切口宽度 = 线槽的底板宽度 x 8.1桥架30度弯头:斜边 = 高度 x 2底边 = 高度 x1.7上下翻切口宽度 = 线槽的侧板高度 x 5.4左右翻切口宽度 = 线槽的底板宽度 x 5.4桥架25度弯头:斜边 = 高度 x 3底边 = 高度 x2.83上下翻切口宽度 = 线槽的侧板高度 x 3.4左右翻切口宽度 = 线槽的底板宽度 x3.4施工环境允许现场加工制作弯头的情况下可以采用以上桥架计算方法桥架45°上下爬坡弯制作以及计算公式目前电建施工中所使用的电缆桥架弯头一般是由电缆桥架厂在出厂之前完整加工好的，但是由于施工现场情况各不相同，所以有的项目需要因地制宜现场加工电缆桥架弯头，这就需要安装人员有一定的施工基础知识才能胜任。

施工现场电缆桥架大致分为主桥架和分支架。

主桥架是由设计院设计，根据图纸施工；分支架是由主桥架引到就地设备的电缆支架，没有图纸设计，根据现场情况由施工人员来设计的。

常用的弯头种类包括：上下跳弯45°、垂直上下弯头、水平三通等。

下面就以桥架45°上下爬坡弯制作以及计算公式：上坡弯头制作以及计算公式主要讲解上坡弯头的公式如何计算，画线还有如何切！任何规格大小的桥架都可以做出来！下坡弯头制作以及计算公式主要讲解了下坡弯头的公式计算，切法，还有画线方法！全程 3D 讲解无死角上下爬坡弯头计算爬高距离主要讲述计算爬高距离！有公式1.自制的电缆桥架弯头、跳弯、三通的连接处，应先在内侧进行点焊固定并把毛刺药皮打磨干净，外侧应平整，缝隙应尽量小且锯口处平整整齐。

电缆桥架计算公式
1.电缆桥架尺寸计算公式：
电缆桥架的尺寸计算根据电缆的数量、截面积和布置方式等参数进行，常用的尺寸计算公式如下：
横向宽度W=√(n×S×k1)
其中
W 表示电缆桥架的横向宽度，单位为mm
n表示电缆的数量
S 表示电缆的横截面积，单位为mm²
k1为修正系数，取值一般在0.8-1之间，根据实际情况确定
2.电缆桥架载荷计算公式：
电缆桥架的载荷计算需要考虑电缆的重量以及电缆桥架自身的重量，
常用的载荷计算公式如下：
载荷P=n×G×k2
其中
P表示电缆桥架的载荷，单位为N
n表示电缆的数量
G表示每米电缆的重量，单位为N/m
k2为修正系数，一般根据电缆桥架的可靠性要求，取值为1.2-1.5
3.电缆桥架支架间距计算公式：
电缆桥架的支架间距需要根据电缆的重量和桥架的载荷承受能力进行
计算，常用的支架间距计算公式如下：
支架间距L=√(P×k3/(w×h×k4))
其中
L 表示支架间距，单位为mm
P表示电缆桥架的载荷，单位为N
k3为修正系数
w 表示电缆桥架的宽度，单位为mm
h 表示电缆桥架的高度，单位为mm
k4为修正系数，一般取值为0.8-0.9
以上是常用的电缆桥架计算公式，不同的项目需求和使用条件会有所
差异，因此具体的计算公式应根据实际情况进行确定。

在进行电缆桥架计
算时，需要准确了解电缆的数量、截面积、重量以及桥架的尺寸、载荷承
受能力等参数，以确保设计的电缆桥架能够满足使用要求并保证工程质量。

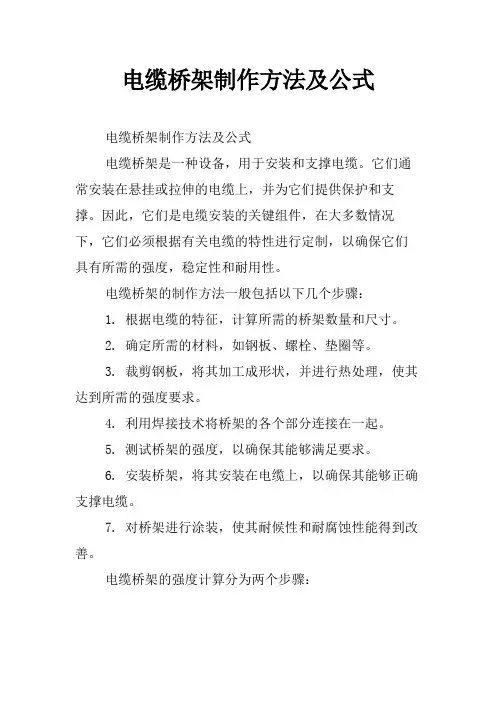

电缆桥架制作方法及公式
电缆桥架制作方法及公式
电缆桥架是一种设备，用于安装和支撑电缆。

它们通常安装在悬挂或拉伸的电缆上，并为它们提供保护和支撑。

因此，它们是电缆安装的关键组件，在大多数情况下，它们必须根据有关电缆的特性进行定制，以确保它们具有所需的强度，稳定性和耐用性。

电缆桥架的制作方法一般包括以下几个步骤：
1. 根据电缆的特征，计算所需的桥架数量和尺寸。

2. 确定所需的材料，如钢板、螺栓、垫圈等。

3. 裁剪钢板，将其加工成形状，并进行热处理，使其达到所需的强度要求。

4. 利用焊接技术将桥架的各个部分连接在一起。

5. 测试桥架的强度，以确保其能够满足要求。

6. 安装桥架，将其安装在电缆上，以确保其能够正确支撑电缆。

7. 对桥架进行涂装，使其耐候性和耐腐蚀性能得到改善。

电缆桥架的强度计算分为两个步骤：
第一步是计算桥架的物理参数，比如桥架的宽度、厚度、质量等，这可以通过物理测量、三维扫描等方法来实现。

第二步是根据实际情况计算桥架的设计强度，这一步需要考虑到安装位置、负载等因素，并利用相关的数学模型计算出桥架的设计强度。

例如，假设桥架的宽度w=500mm，厚度t=10mm，质量m=50kg，负载P=1000N，安装位置h=1000mm，则桥架的设计强度可以用下面的公式计算：
K = w × t^3 / 6 × m × h^2 + P
其中K为桥架的设计强度，所有变量的单位均为SI单位。

以上就是电缆桥架制作方法及公式的详细说明。

根据实际情况计算出桥架的设计强度，并确保桥架的强度，稳定性和耐用性，才能确保电缆安装的质量。

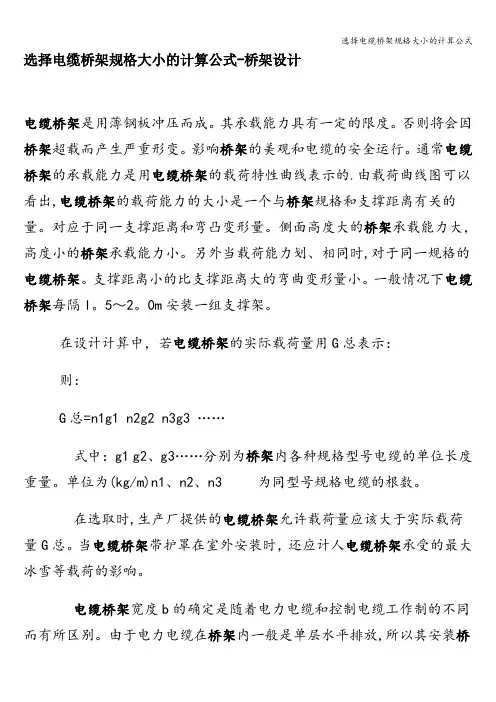

选择电缆桥架规格大小的计算公式-桥架设计电缆桥架是用薄钢板冲压而成。

其承载能力具有一定的限度。

否则将会因桥架超载而产生严重形变。

影响桥架的美观和电缆的安全运行。

通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。

由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。

对应于同一支撑距离和弯凸变形量。

侧面高度大的桥架承载能力大，高度小的桥架承载能力小。

另外当载荷能力划、相同时，对于同一规格的电缆桥架。

支撑距离小的比支撑距离大的弯曲变形量小。

一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。

在设计计算中，若电缆桥架的实际载荷量用G总表示：则：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。

单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。

在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。

当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。

电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。

由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mmn1、n2、n3……为上述同种型号规格电缆的根数。

K1、k2、k3……为上述电缆放置时的间距。

其值最小应大于电缆直径的1／4。

一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。

以其桥架内控制电缆总截面s不超过电缆桥架总截面s。

的40％为原则。

控制电缆的总截面s 为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。

相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。

电缆桥架尺寸选择与计算公式电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。

因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。

一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。

2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。

3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。

桥架公式大全表格
1.负载计算：
负载计算是确定桥架是否能够承受所需负载的重要因素。

常见的负载类型包括电缆重量、水平荷载和垂直荷载。

桥架的负载计算公式如下：总负载=电缆重量+水平荷载+垂直荷载
2.桥架跨度计算：
桥架的跨度是指桥架支撑点之间的水平距离。

跨度计算是确定桥架支撑间距的关键。

桥架跨度计算公式如下：
最大跨度=1.5x桥架材料长度
3.桥架支撑点间距计算：
桥架的支撑点间距是指桥架支撑点之间的垂直距离。

支撑点间距计算要考虑负载分布和桥架材料的强度等因素。

常见的支撑点间距计算公式如下：
支撑点间距=最大跨度/支撑点数量
4.桥架截面积计算：
桥架的截面积是指桥架横截面的面积大小，决定了桥架的强度和负载承受能力。

桥架截面积计算公式如下：
截面积=宽度x高度
5.桥架材料选择：
桥架的选择要考虑到负载、环境条件、可靠性等因素。

常见的桥架材料包括钢、铝和塑料等。

钢板厚度=负载/(宽度x高度x钢的弯曲应力)
6.桥架温升计算：
桥架在运行过程中会受到电流的热效应，导致温度升高。

桥架温升计算可以使用如下公式进行估算：
温升=(电流^2x桥架电阻)/(1.73x桥架截面积x材料导热系数)
以上是一些常见的桥架公式，用于桥架设计和安装过程中的计算和估算。

在实际应用中，还需要根据具体的情况做适当的调整和优化。

选择电缆桥架规格大小的计算公式-桥架设计电缆桥架是用薄钢板冲压而成。

其承载能力具有一定的限度。

否则将会因桥架超载而产生严重形变。

影响桥架的美观和电缆的安全运行。

通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的.由载荷曲线图可以看出,电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。

对应于同一支撑距离和弯凸变形量。

侧面高度大的桥架承载能力大，高度小的桥架承载能力小。

另外当载荷能力划、相同时,对于同一规格的电缆桥架。

支撑距离小的比支撑距离大的弯曲变形量小。

一般情况下电缆桥架每隔l。

5～2。

0m安装一组支撑架。

在设计计算中，若电缆桥架的实际载荷量用G总表示：则：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。

单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。

在选取时,生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。

当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。

电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。

由于电力电缆在桥架内一般是单层水平排放,所以其安装桥架宽度b为:b=n1(d1+k1)+ n2(d2+k2）+ n3(d3+k3）+……式中:d1、d2、d3……为桥架内各种电缆的外径，单位为mmn1、n2、n3……为上述同种型号规格电缆的根数。

K1、k2、k3……为上述电缆放置时的间距.其值最小应大于电缆直径的1／4。

一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。

以其桥架内控制电缆总截面s不超过电缆桥架总截面s.的40%为原则。

控制电缆的总截面s为:其中：s1、s2、s3……为桥架内各种控制电缆的截面积（包括护层部分）单位为mm2；d1d2d3……为桥架内各种控制电缆的外径，单位为mm；n1n2n3……为上述同种型号规格电缆的根数.相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。

桥架开口系数公式
电缆桥架多少度切口切多少这么计算？
亲电缆桥架计算公式如下：桥架三线距离=边高*系数30°乘0.5 45°乘0.8 60°乘1 90°切两个45°水平弯的切面在底部.对于轻型电缆桥架,一般不考虑动荷载,即不允许在桥
1、45°弯头：斜边（爬坡）=高x1.4底边=高上下翻切口处的宽=线槽的侧板高x8.1上下翻切口处宽=线槽的底部板宽x8.1。

2、30°弯头：斜边（爬坡）=高x1.7上下翻切口处宽=线槽的侧高x5.4上下翻切口处的宽=线槽的底部板宽x5.4。

3、25°弯头：斜边（爬坡）=高x3底边=高x2.83上下翻切口处的宽=线槽的侧板高x3.4上下翻切口处的宽=线槽的底部板宽x3.4。

电缆桥架三线距离=边高×计算公式30°×0.545°×0.860°×190°切个45°。

2的平方根除以2）X L（L代表你要折弯时要切除的截面的宽或高），按照这个长度在需要开口的截面上切除一个等边长的切口，折弯后为45度，需要90度时再切同样切口然后折弯，水平弯、垂直弯以及爬坡等道理相同。
