电缆桥架标准规格表点击跳转查看：镀锌线槽的规格尺寸表电缆桥架 40*15电缆桥架 40*20电缆桥架 40*25电缆桥架40*30电缆桥架 40*40电缆桥架 50*15电缆桥架 50*20电缆桥架 50*25电缆桥架 50*30电缆桥架 50*40电缆桥架 50*50电缆桥架 60*15电缆桥架 60*20电缆桥架 60*25电缆桥架60*30电缆桥架 60*40电缆桥架 60*50电缆桥架 60*60电缆桥架 70*30电缆桥架 70*40电缆桥架 70*50电缆桥架 75*50电缆桥架 80*20电缆桥架 80*25电缆桥架 80*30电缆桥架80*40电缆桥架 80*50电缆桥架 80*60电缆桥架 80*70电缆桥架 80*80电缆桥架 100*40电缆桥架 100*50电缆桥架100*60电缆桥架 100*65电缆桥架 100*70电缆桥架 100*75电缆桥架 100*80电缆桥架 100*100电缆桥架 120*40电缆桥架 120*50电缆桥架 120*60电缆桥架 120*65电缆桥架120*80电缆桥架 120*100电缆桥架 120*120电缆桥架150*50电缆桥架 150*60电缆桥架 150*65电缆桥架 150*70电缆桥架 150*75电缆桥架 150*80电缆桥架 150*100电缆桥架 150*120电缆桥架 150*150电缆桥架 200*50电缆桥架200*60电缆桥架 200*65电缆桥架 200*70电缆桥架 200*75电缆桥架 200*80电缆桥架 200*100电缆桥架 200*120电缆桥架 200*150电缆桥架 200*200电缆桥架 250*80电缆桥架250*100电缆桥架 250*120电缆桥架 250*125电缆桥架250*150电缆桥架 250*200电缆桥架 300*80电缆桥架300*100电缆桥架 300*120电缆桥架 300*150电缆桥架300*200电缆桥架 300*250电缆桥架 350*150电缆桥架350*200电缆桥架 400*100电缆桥架 400*150电缆桥架400*200电缆桥架 400*250电缆桥架 400*300电缆桥架450*200电缆桥架 500*100电缆桥架 500*150电缆桥架500*200电缆桥架 500*250电缆桥架 500*300电缆桥架600*100电缆桥架 600*150电缆桥架 600*200电缆桥架600*250电缆桥架 600*300电缆桥架 700*100电缆桥架700*150电缆桥架 700*200电缆桥架 800*100电缆桥架800*150电缆桥架 800*200电缆桥架 800*250电缆桥架800*300电缆桥架 800*400电缆桥架 900*150电缆桥架900*200电缆桥架 1000*100电缆桥架 1000*150电缆桥架1000*200电缆桥架 1000*250电缆桥架 1000*300电缆桥架1000*400电缆桥架 1200*100电缆桥架 1200*150电缆桥架1200*200电缆桥架 1200*300电缆桥架 1200*400电缆桥架1400*100电缆桥架 1400*150电缆桥架 1500*100。
常用电缆桥架的单位长度与重量换算表及公式换算表, 电缆桥架, 公式, 重量, 单位按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按2.5计算,600以上按3.0计算.上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.常用电缆桥架的单位长度与重量换算表立柱托臂规格单位重量 (kg/件)规格单位重量(kg/件)一般轻型工字型h=100 m 15.70 10.39 臂长150件 1.21丁字型h=100 m 14.50 9.12 臂长200件 1.42槽钢型 6# m 10.13 8.54 臂长300件 1.94槽钢型 8# m 11.54 -臂长400件 2.43槽钢型10# m 13.50 -臂长500件 2.92角钢型 60 m 9.02 6.38 臂长600件 3.4l角钢型 75 m 12.43 -臂长700件 3.90 ----臂长800件 4.40注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。
b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结算的依据。
电缆桥架的成品数量应按设计量或实际数量结算。
重量误差小于5％的可以不调整。
c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。
d．利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套桥架仍按总重量执行电缆桥架综合定额。
序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式1100×50 m －－ 6.00 2.002 2800×20m --43.00 -长补短后，本定额新编制的电缆桥架安装定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。
强弱电电线电缆桥架计算表强弱电电线电缆桥架计算表强弱电电线电缆桥架是电缆输电系统和布线系统中必不可少的设备，它是对电线电缆进行保护和支持的主要装置。
强弱电电线电缆桥架的选择和安装要求十分严格，需要考虑多种因素，如电缆类型、电缆长度、负荷等级、环境条件等，才能确保电缆传输能够稳定可靠。
这里提供一个基于规范计算的强弱电电线电缆桥架计算表，以供参考。
1.强电电缆计算表(1)输电能力计算表根据电缆所承受的负荷，可按下表计算其输电能力（kVA）。
电缆规格电流容量（A）电缆长度（m）输电能力（kVA）YJV22-0.6/1kV 55 50 7.5YJV22-1.8/3kV 33 50 11.25YJV22-3.6/6kV 23 50 15YJV22-6/10kV 17 50 20YJV22-8.7/10kV 14 50 22.5YJV22-12/20kV 11 50 30YJV22-18/30kV 7 50 37.5YJV22-21/35kV 6 50 45YJV22-26/35kV 5 50 56.3(2)线缆桥架规格计算表电缆输电系统中，线缆桥架的选择要考虑接口保护、桥架重量、桥架强度等多种因素。
根据以下表格提供的参数，可计算出合适线缆桥架的规格。
电缆输电能力（kVA）桥架长度（m）桥架安装高度（m）桥架材料桥架规格7.5 10 2.5 镀锌钢板300×50×1.5mm11.25 15 2.5 镀锌钢板400×50×1.5mm15 20 3 镀锌钢板400×60×2.0mm20 25 3 镀锌钢板500×60×2.0mm22.5 30 3 镀锌钢板500×70×2.0mm30 40 4 镀锌钢板600×80×2.5mm37.5 50 4 镀锌钢板800×80×2.5mm45 60 4 镀锌钢板800×100×3.0mm56.3 70 5 镀锌钢板1000×100×3.0mm2.弱电电缆计算表(1)传输距离计算表根据弱电电缆所承受的信号传输距离，可按以下表格计算其传输能力。
常用电缆桥架的单位长度与重量换算表1立柱及长臂：(包括底座重量)立柱托臂规格单位重量（kg/件）规格单位重量kg/件一般轻型工字型h=100 M 15.70 10.39 臂长150 件 1.21工字型h=100 m 14.50 9.12 臂长200 件 1.42槽钢型6# M 10.13 8.54 臂长300 件 1.94槽钢型8# M 11.54 臂长400 件 2.43槽钢型10# M 13.50 臂长500 件 2.92角钢型60 M 9.02 6.38 臂长600 件 3.41角钢型75 m 12.43 臂长700 件 3.90臂长800 件4.40注：(1)根据设计图纸和电缆桥架的单位荷重(Kg/m)选用立柱的规格和数量(立柱间的距离从0.5m至0.2m)。
(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结算的依据。
电缆桥架的成品数量应按设计量或实际数量结算。
电缆桥架的安装费(定额中的人工消耗材料和施工机械)重量误差小于5%的可以不调整。
(3)电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。
(4)利用型钢作支撑架，而不用托臂的电缆桥架，其支撑的重量按设计图纸计算，但整套桥架仍按总量执行电缆桥架综合定额。
2电缆桥架序号规格单位桥架重量（kg/m）梯级式托盘式槽合式组合式1 100*50 M - - 6.00 2.002 150*75 M 5.00 6.00 8.00 3.003 200*60 M 6.00 7.50 - 3.504 200*100 M 7.50 9.00 12.00 -5 300*60 M 6.50 10.00 - -6 300*100 M 8.00 11.50 - -7 300*150 M 10.50 13.00 17.50 -8 400*60 M 9.00 12.50 - - -9 400*100 M 10.50 14.50 - -10 400*150 M 13.00 17.00 - -11 400*200 M - - 25.00 -12 500*60 M 11.00 15.00 - -13 500*100 M 12.50 17.00 - -14 500*150 M 14.50 20.00 - -15 500*200 M - - 30.00 -16 600*60 M 12.50 18.00 - -17 600*100 M 14.00 20.00 - -18 600*150 M 16.00 23.00 - -19 66*200 M - - 35.00 -20 800*100 M 16.00 26.00 - -21 800*150 M 18.00 29.00 - -22 800*200 M - - 43.00 -。
桥架的单位长度与重量换算表及公式换算表, 电缆桥架, 公式, 重量, 单位按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按2.5计算,600以上按3.0计算.上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.常用电缆桥架的单位长度与重量换算表(1)立柱及托臂(包括底座重量)立柱托臂规格单位重量 (kg/件)规格单位重量(kg/件)一般轻型工字型h=100m15.7010.39臂长150件 1.21丁字型h=100m14.509.12臂长200件 1.42槽钢型 6#m10.138.54臂长300件 1.94槽钢型 8#m11.54-臂长400件 2.43槽钢型10#m13.50-臂长500件 2.92角钢型 60m9.02 6.38臂长600件 3.4l角钢型 75m12.43-臂长700件 3.90----臂长800件 4.40注:a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。
b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结算的依据。
电缆桥架的成品数量应按设计量或实际数量结算。
重量误差小于5％的可以不调整。
c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。
d．利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套桥架仍按总重量执行电缆桥架综合定额。
(2)电缆桥架：序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式1100×50m－－ 6.00 2.00 2150×75m 5.00 6.008.00 3.00 3200×60m 6.007.50－ 3.50 4200×100m7.509.0012.00－5300×60m 6.5010.00－－6300×100m8.0011.50－－7300×150m10.5013.0017.00－8400×600m9.0012.50－－9400×100m10.5014.50－－10400×150m13.0017.00－－11400×200m－－25.00－12500×60m11.0015.00－－续表序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式13500×100m12.5017.00--14500×150m14.5020.00--15500×200m--30.00-16600×60m12.5018.00---17600×100m14.0020.00--18600×150m16.0023.00--19600×200m--35.00-20800×100m16.0026.00--21800×150m18.0029.00--22800×200m--43.00-注:电缆桥架安装,经过对电气和仪表工程电缆桥架安装工作内容的对比分析、测算及取长补短后，本定额新编制的电缆桥架安装定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。
常用电缆桥架的单位长度与重量换算表及公式
换算表, 电缆桥架, 公式, 重量, 单位
按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似
值),300-500按2.5计算,600以上按3.0计算.
上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.
常用电缆桥架的单位长度与重量换算表
注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离
从O.5m至2.Om)。
b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安
装费的工程量参考数据，不作为主材成品订货和结算的依据。
电缆桥架的成品数量应按设计量或实际数量结算。
重量误差小于5％的可以不调整。
c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。
d．利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套
桥架仍按总重量执行电缆
桥架综合定额。
注 :电缆桥架安装,经过对电气和仪表工程电缆桥架安装工作内容的对比分析、测算及取长补短后，本定额新编制的电缆桥架安装定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。

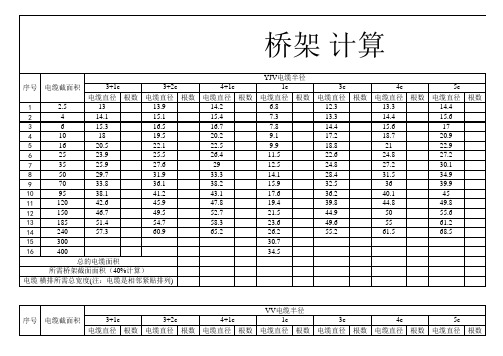

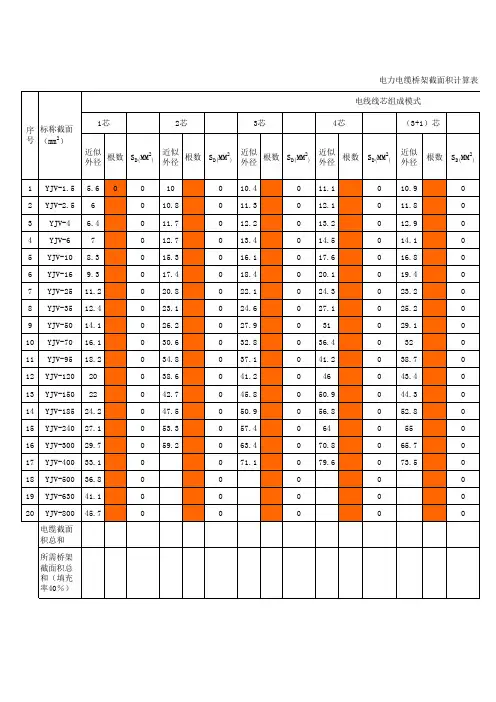

电力电缆桥架截面积计算表
S:托盘，梯架横截面积（m m2)K:裕量系数,1.10~1.25
η:填充率，％，取40%,S D:电缆总截面积，mm2
n1,n2…电缆根数
d1,d2…电缆直径，mm
托盘，梯架横截面积的计算公式：S=KS D /η
S D =n 1*3.14*(d 1/2)2 +n2*3.14*(d2/2)2+…一致，不再单独列出；②交联聚乙烯绝缘聚烯烃护套无卤低烟耐火电力电缆（WDZB-YJV）近似外径数据单独列出；③电缆线芯的结构型式以紧压扇形为主。
注：①辐照交联聚烯烃绝缘低烟无卤护套电力电缆（WDZ-YJFE)、交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃环保型电缆（WDZA-YJV,WDZB-YJV,WDZC-YJV)的近似外径数据均与低压交联乙烯绝缘电力电缆（YJV）
表。
