电缆桥架计算工具

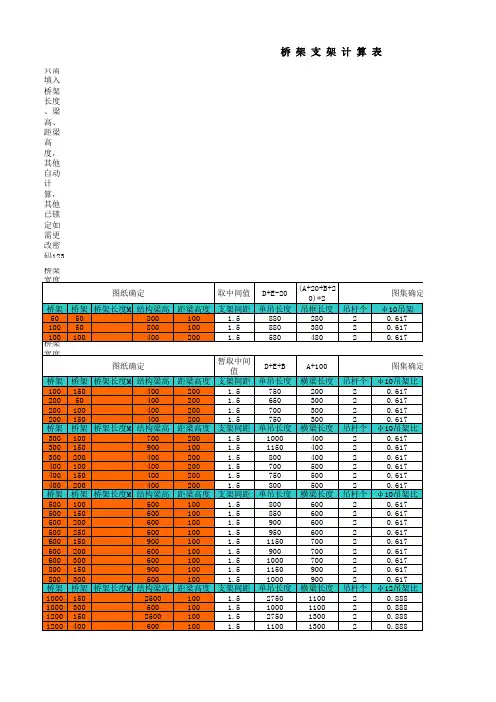

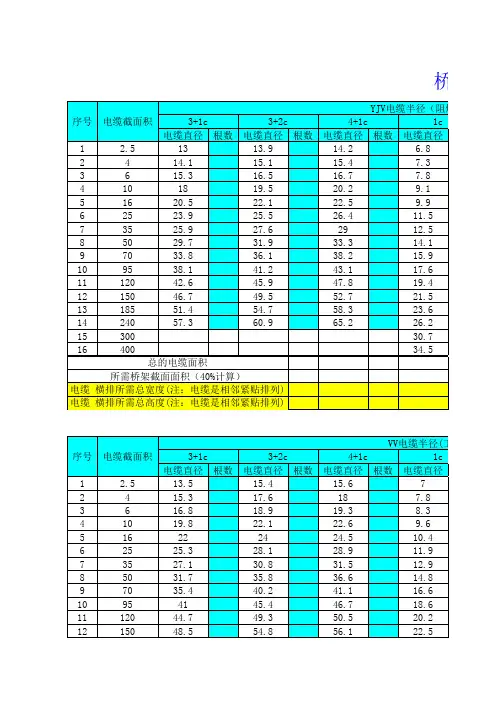

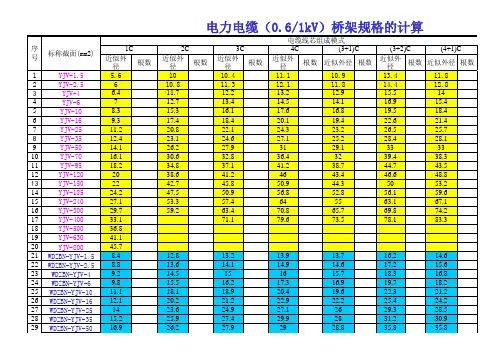

电力电缆桥架截面积计
S:托盘，梯架横截面积（m m2)K:裕量系
数,1.10~1.25
η:填充率，％，取40%,S D:电缆总截面积，mm2
n1,n2…电缆根数
d1,d2…电缆直径，mm
托盘，梯架横截面积的计算公式：S=KS D /η
S D =n 1*3.14*(d 1/2)2 +n2*3.14*(d2/2)2+…一致，不再单独列出；②交联聚乙烯绝缘聚烯烃护套无卤低烟耐火电力电缆（WDZB-YJV）近似外径数据单独列出；③电缆线芯的结构型式以紧压扇形为主。

注：①辐照交联聚烯烃绝缘低烟无卤护套电力电缆（WDZ-YJFE)、交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃环保型电缆（WDZA-YJV,WDZB-YJV,WDZC-YJV)的近似外径数据均与低压交联乙烯绝缘电力电缆（YJV）
面积计算表。

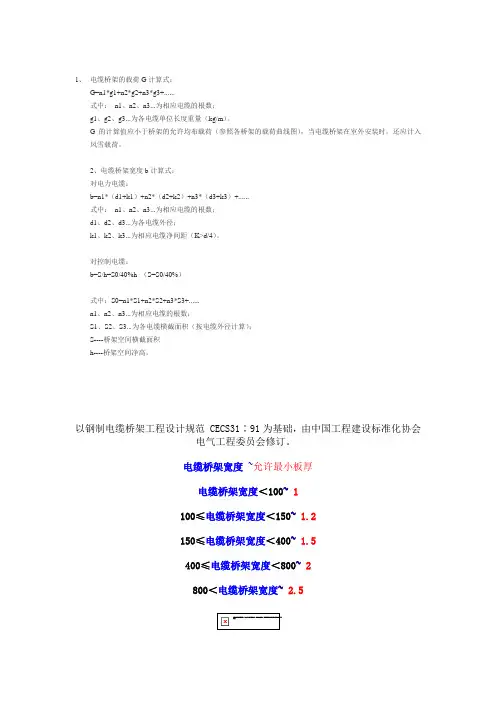

1、电缆桥架的载荷G计算式：G=n1*g1+n2*g2+n3*g3+......式中：n1、n2、n3...为相应电缆的根数；g1、g2、g3...为各电缆单位长度重量（kg/m）。

G的计算值应小于桥架的允许均布载荷（参照各桥架的载荷曲线图），当电缆桥架在室外安装时，还应计入风雪载荷。

2、电缆桥架宽度b计算式：对电力电缆：b=n1*（d1+k1）+n2*（d2+k2）+n3*（d3+k3）+......式中：n1、n2、n3...为相应电缆的根数；d1、d2、d3...为各电缆外径；k1、k2、k3...为相应电缆净间距（K>d/4）。

对控制电缆：b=S/h=S0/40%h （S=S0/40%）式中：S0=n1*S1+n2*S2+n3*S3+......n1、n2、n3...为相应电缆的根数；S1、S2、S3...为各电缆横截面积（按电缆外径计算）；S----桥架空间横截面积h----桥架空间净高。

以钢制电缆桥架工程设计规范 CECS31∶91为基础，由中国工程建设标准化协会电气工程委员会修订。

电缆桥架宽度~允许最小板厚电缆桥架宽度＜100~ 1100≤电缆桥架宽度＜150~ 1.2150≤电缆桥架宽度＜400~ 1.5400≤电缆桥架宽度＜800~2800＜电缆桥架宽度~ 2.5具体内容如下：1 范围本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。

2 规范性引用文件GB/T 93-1987弹簧垫圈GB/T 97.1-2002平垫圈 A级GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1720-1979 漆膜附着力测定法GB/T 1743-1979 漆膜光泽度测定法GB/T 1764-1979 漆膜厚度测定法GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法GB/T 5117-1995 碳钢焊条GB/T 5780-1989 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 10125-1997 人造气氛腐蚀试验盐雾试验GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带1.3分类1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。

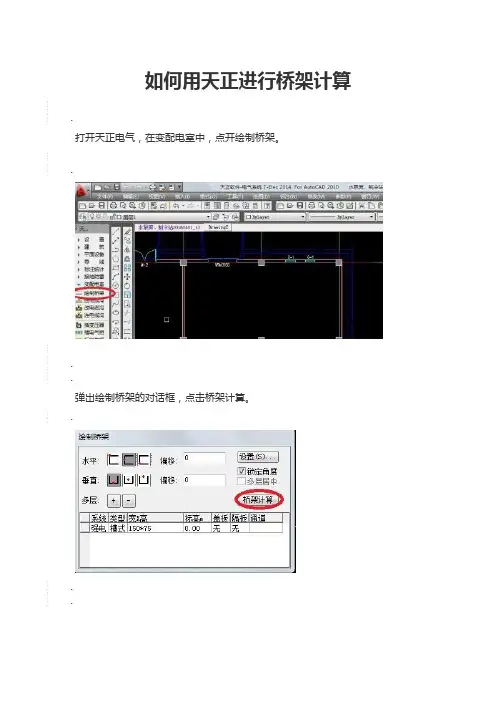

如何用天正进行桥架计算
.
打开天正电气，在变配电室中，点开绘制桥架。

.
.
.
弹出绘制桥架的对话框，点击桥架计算。

.
.
.
选择电力电缆，根据电缆截面积和电缆芯数，填上这种型号电缆的根数，点击计算，就到所需桥架的大小规格了。

.
.
.
点击控制电缆，选择电缆型号，根据电缆截面积和电缆芯数，填上这种型号电缆的根数，点击计算，就到所需桥架的大小规格了。

.
.
.
.
点击弱电线缆，选择线缆型号，根据电缆型号，填写电缆的根数，点击计算，就到所需桥架的大小规格了。

.
.
.
.。

1、电缆桥架的载荷G计算式：G=n1*g1+n2*g2+n3*g3+......式中：n1、n2、n3...为相应电缆的根数；g1、g2、g3...为各电缆单位长度重量（kg/m）。

G的计算值应小于桥架的允许均布载荷（参照各桥架的载荷曲线图），当电缆桥架在室外安装时，还应计入风雪载荷。

2、电缆桥架宽度b计算式：对电力电缆：b=n1*（d1+k1）+n2*（d2+k2）+n3*（d3+k3）+......式中：n1、n2、n3...为相应电缆的根数；d1、d2、d3...为各电缆外径；k1、k2、k3...为相应电缆净间距（K>d/4）。

对控制电缆：b=S/h=S0/40%h （S=S0/40%）式中：S0=n1*S1+n2*S2+n3*S3+......n1、n2、n3...为相应电缆的根数；S1、S2、S3...为各电缆横截面积（按电缆外径计算）；S----桥架空间横截面积h----桥架空间净高。

以钢制电缆桥架工程设计规范 CECS31∶91为基础，由中国工程建设标准化协会电气工程委员会修订。

电缆桥架宽度~允许最小板厚电缆桥架宽度＜100~ 1100≤电缆桥架宽度＜150~ 1.2150≤电缆桥架宽度＜400~ 1.5400≤电缆桥架宽度＜800~2800＜电缆桥架宽度~ 2.5具体内容如下：1 范围本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。

2 规范性引用文件GB/T 93-1987弹簧垫圈GB/T 97.1-2002平垫圈 A级GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1720-1979 漆膜附着力测定法GB/T 1743-1979 漆膜光泽度测定法GB/T 1764-1979 漆膜厚度测定法GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法GB/T 5117-1995 碳钢焊条GB/T 5780-1989 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 10125-1997 人造气氛腐蚀试验盐雾试验GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带1.3分类1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。

常用电缆桥架的单位长度与重量换算表及公式换算表, 电缆桥架, 公式, 重量, 单位按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按2.5计算,600以上按3.0计算.上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.常用电缆桥架的单位长度与重量换算表立柱托臂规格单位重量 (kg/件)规格单位重量(kg/件)一般轻型工字型h=100 m 15.70 10.39 臂长150件 1.21丁字型h=100 m 14.50 9.12 臂长200件 1.42槽钢型 6# m 10.13 8.54 臂长300件 1.94槽钢型 8# m 11.54 -臂长400件 2.43槽钢型10# m 13.50 -臂长500件 2.92角钢型 60 m 9.02 6.38 臂长600件 3.4l角钢型 75 m 12.43 -臂长700件 3.90 ----臂长800件 4.40注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。

b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结算的依据。

电缆桥架的成品数量应按设计量或实际数量结算。

重量误差小于5％的可以不调整。

c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。

d．利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套桥架仍按总重量执行电缆桥架综合定额。

序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式1100×50 m －－ 6.00 2.002 2800×20m --43.00 -长补短后，本定额新编制的电缆桥架安装定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。

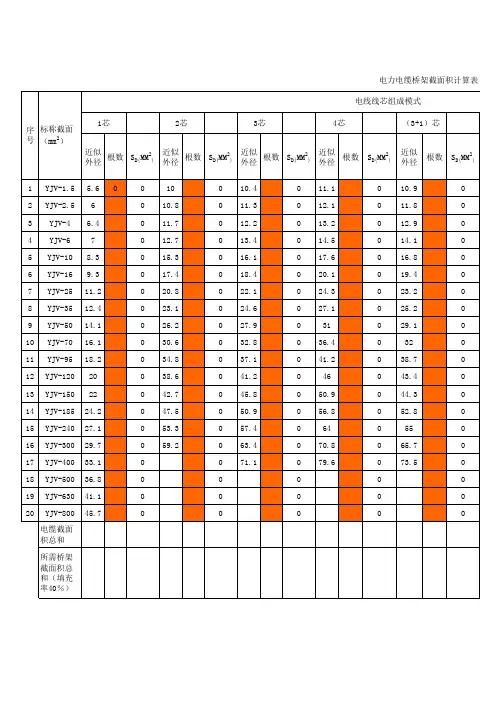

电力电缆桥架截面积计算表
S:托盘，梯架横截面积（m m2)K:裕量系数,1.10~1.25
η:填充率，％，取40%,S D:电缆总截面积，mm2
n1,n2…电缆根数
d1,d2…电缆直径，mm
托盘，梯架横截面积的计算公式：S=KS D /η
S D =n 1*3.14*(d 1/2)2 +n2*3.14*(d2/2)2+…一致，不再单独列出；②交联聚乙烯绝缘聚烯烃护套无卤低烟耐火电力电缆（WDZB-YJV）近似外径数据单独列出；③电缆线芯的结构型式以紧压扇形为主。

注：①辐照交联聚烯烃绝缘低烟无卤护套电力电缆（WDZ-YJFE)、交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃环保型电缆（WDZA-YJV,WDZB-YJV,WDZC-YJV)的近似外径数据均与低压交联乙烯绝缘电力电缆（YJV）
表。

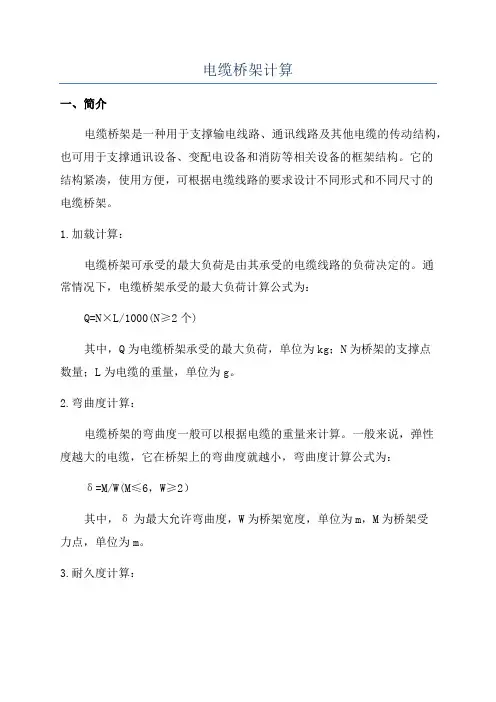

电缆桥架计算
一、简介
电缆桥架是一种用于支撑输电线路、通讯线路及其他电缆的传动结构，也可用于支撑通讯设备、变配电设备和消防等相关设备的框架结构。

它的
结构紧凑，使用方便，可根据电缆线路的要求设计不同形式和不同尺寸的
电缆桥架。

1.加载计算：
电缆桥架可承受的最大负荷是由其承受的电缆线路的负荷决定的。

通
常情况下，电缆桥架承受的最大负荷计算公式为：
Q=N×L/1000(N≥2个)
其中，Q为电缆桥架承受的最大负荷，单位为kg；N为桥架的支撑点
数量；L为电缆的重量，单位为g。

2.弯曲度计算：
电缆桥架的弯曲度一般可以根据电缆的重量来计算。

一般来说，弹性
度越大的电缆，它在桥架上的弯曲度就越小，弯曲度计算公式为：δ=M/W(M≤6，W≥2）
其中，δ为最大允许弯曲度，W为桥架宽度，单位为m，M为桥架受
力点，单位为m。

3.耐久度计算：
电缆桥架的耐久度主要取决于桥架的材料、支撑点的数量和桥架的结构设计。

平时在设计的时候，应当满足桥架使用的一定的耐久度。

一般耐久度可取为：
D=N2×L/1000
其中，D为桥架的耐久度，N为桥架的支撑点数量，L为单位长度的重量。

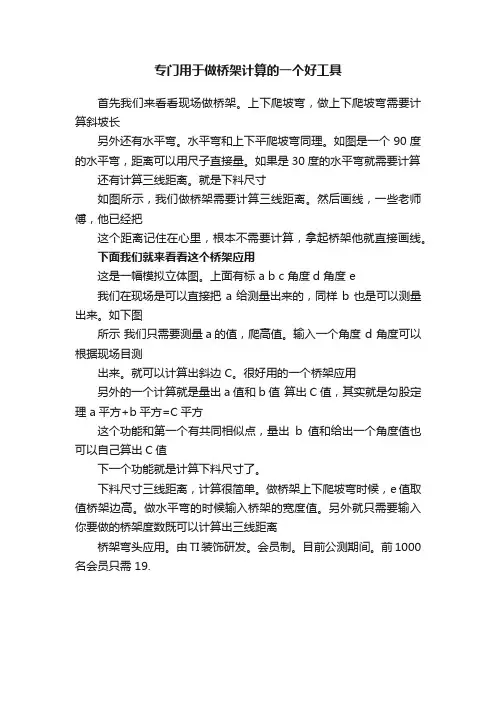

专门用于做桥架计算的一个好工具
首先我们来看看现场做桥架。

上下爬坡弯，做上下爬坡弯需要计算斜坡长
另外还有水平弯。

水平弯和上下平爬坡弯同理。

如图是一个90度的水平弯，距离可以用尺子直接量。

如果是30度的水平弯就需要计算还有计算三线距离。

就是下料尺寸
如图所示，我们做桥架需要计算三线距离。

然后画线，一些老师傅，他已经把
这个距离记住在心里，根本不需要计算，拿起桥架他就直接画线。

下面我们就来看看这个桥架应用
这是一幅模拟立体图。

上面有标 a b c 角度d 角度 e
我们在现场是可以直接把a给测量出来的，同样b也是可以测量出来。

如下图
所示我们只需要测量a的值，爬高值。

输入一个角度 d 角度可以根据现场目测
出来。

就可以计算出斜边 C。

很好用的一个桥架应用
另外的一个计算就是量出a值和b值算出C值，其实就是勾股定理 a平方+b平方=C平方
这个功能和第一个有共同相似点，量出b值和给出一个角度值也可以自己算出C值
下一个功能就是计算下料尺寸了。

下料尺寸三线距离，计算很简单。

做桥架上下爬坡弯时候，e值取值桥架边高。

做水平弯的时候输入桥架的宽度值。

另外就只需要输入你要做的桥架度数既可以计算出三线距离
桥架弯头应用。

由TI装饰研发。

会员制。

目前公测期间。

前1000名会员只需 19.。
