1、电缆桥架的载荷G计算式：G=n1*g1+n2*g2+n3*g3+......式中：n1、n2、n3...为相应电缆的根数；g1、g2、g3...为各电缆单位长度重量（kg/m）。
G的计算值应小于桥架的允许均布载荷（参照各桥架的载荷曲线图），当电缆桥架在室外安装时，还应计入风雪载荷。
2、电缆桥架宽度b计算式：对电力电缆：b=n1*（d1+k1）+n2*（d2+k2）+n3*（d3+k3）+......式中：n1、n2、n3...为相应电缆的根数；d1、d2、d3...为各电缆外径；k1、k2、k3...为相应电缆净间距（K>d/4）。
对控制电缆：b=S/h=S0/40%h （S=S0/40%）式中：S0=n1*S1+n2*S2+n3*S3+......n1、n2、n3...为相应电缆的根数；S1、S2、S3...为各电缆横截面积（按电缆外径计算）；S----桥架空间横截面积h----桥架空间净高。
以钢制电缆桥架工程设计规范 CECS31∶91为基础，由中国工程建设标准化协会电气工程委员会修订。
电缆桥架宽度~允许最小板厚电缆桥架宽度＜100~ 1100≤电缆桥架宽度＜150~ 1.2150≤电缆桥架宽度＜400~ 1.5400≤电缆桥架宽度＜800~2800＜电缆桥架宽度~ 2.5具体内容如下：1 范围本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。
2 规范性引用文件GB/T 93-1987弹簧垫圈GB/T 97.1-2002平垫圈 A级GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1720-1979 漆膜附着力测定法GB/T 1743-1979 漆膜光泽度测定法GB/T 1764-1979 漆膜厚度测定法GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法GB/T 5117-1995 碳钢焊条GB/T 5780-1989 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 10125-1997 人造气氛腐蚀试验盐雾试验GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带1.3分类1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。
电缆桥架是用薄钢板冲压而成。
其承载能力具有一定的限度。
否则将会因桥架超载而产生严重形变。
影响桥架的美观和电缆的安全运行。
通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。
由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。
对应于同一支撑距离和弯凸变形量。
侧面高度大的桥架承载能力大，高度小的桥架承载能力小。
另外当载荷能力划、相同时，对于同一规格的电缆桥架。
支撑距离小的比支撑距离大的弯曲变形量小。
一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。

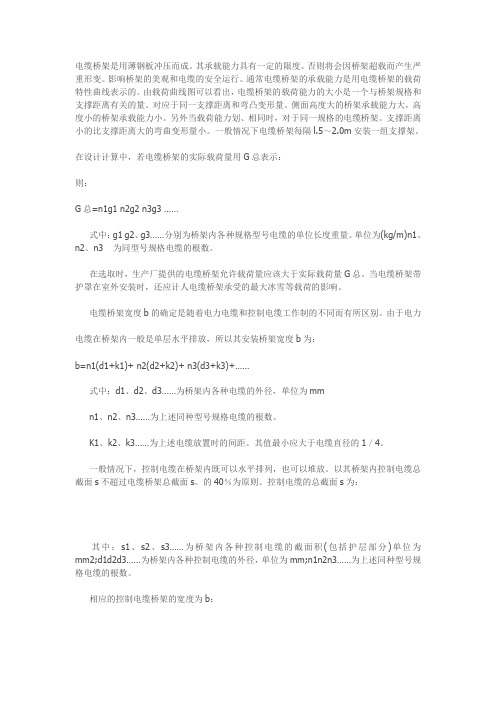

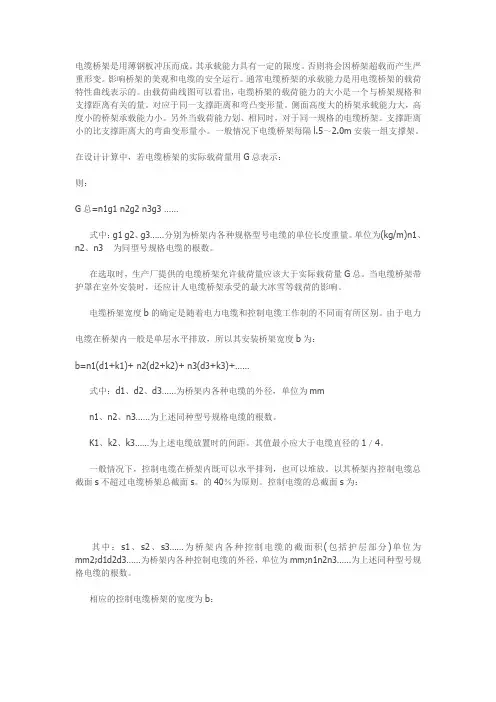

在设计计算中，若电缆桥架的实际载荷量用G总表示：则：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。
单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。
当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。
由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mmn1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距。
其值最小应大于电缆直径的1／4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。
以其桥架内控制电缆总截面s不超过电缆桥架总截面s。
的40％为原则。
控制电缆的总截面s为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。
相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。
选择电缆桥架规格大小的计算公式-桥架设计在设计计算中，若电缆桥架的实际载荷量用G总表示：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。
单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。
当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。
由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mmn1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距。
其值最小应大于电缆直径的1／4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。
以其桥架内控制电缆总截面s不超过电缆桥架总截面s。
的40％为原则。
控制电缆的总截面s为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。
相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。
当电缆桥架在室内安装时，为保证桥架平直美观，整齐一致，它的水平方向载荷形变一般应控制在4.0mm以内。
根据所选取的电缆桥架宽度和所要求的桥架水平方向载荷形变的大小，查对相应结构形式的桥架载荷特性曲线，当不能满足形变要求时，可以适当增大桥架侧高或者减小支撑间距，以便满足要求。
图3-1-1 梯级式桥架载荷曲线图选用电缆桥架的步骤购买电缆桥架之前主要有四部工作：(1)确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。
(2)计算每层电缆的均布荷载(kN/ m2),初步确定桥架的型号、规格。
科桥电器设备相信有很多人对如何计算电缆桥架工程量感到困惑，又担心计算少，又担心计算多，增加了成本。
（如果您想了解更多的信息，可以立即拨打右侧的咨询电话，商家会给您一个满意的价格和方案）科桥电器电缆桥架专业生产销售计算方法一：当拿到项目电气施工图纸时候，往往会出现变径、三通、四通等部位，我们是不用单独特意去计算这些桥架辅件工程量的，因为桥架弯头、桥架三通、桥架四通这些构件会比直线部分的电缆桥架价格要高，我们只需要专注计算桥架就可以了，桥架工程量是按延长米计算，然后综合在直线段单价上适当增加补回弯头处的部位。
科桥电器设备计算方法二：有部分朋友对计算电缆桥架工程量方式是：水平安装尺寸按平面图相应数据比例计算，垂直尺寸按系统图相应层高尺寸计算，并计算桥架弯头、桥架三通等数量。
以上2种方法用来计算电缆桥架工程量都是可以的，只不过每个人有每个人独特的方法，你觉得哪个计算的较为精准，你可以根据自己的立场及具体情况选择处理方式，避免结算争议造成损失。
以上内容就是四川科桥电器设备有限公司为大家提供的内容，希望对大家有所帮助，如果您有相关问题和需求，可以随时点击我们的咨询通道来进行免费咨询。
也可以登录我们的官网或者拨打右侧的咨询电话。
如果您想要了解更多信息和报价，请点击咨询如果您还在为购买电缆桥架而烦恼？如果您还在苦于找不到一家好的电缆桥架供应厂家？科桥电器设备如果您想了解更多关于电缆桥架方面的信息？这一切都不是问题，四川科桥电器设备有限公司都可以帮您轻松搞定！四川科桥电器设备有限公司坐落于成都市团结镇仁义村4组6号，是一家专业从事成套电气设备及各型桥架产品的研发、生产制造、销售等为一体的中型企业（公司为一般纳税人资格），具有日产量4000米桥架的生产能力。
公司尤为注重产品质量、安全性及售前售后服务。
公司产品中高低压成套电气设备产品包含：用户箱、计量箱、配电箱、21动力柜、GGD柜、箱变等，我公司长期与正泰集团、天正电气、人民电气、德力西电气、施耐德电气等各大电气厂商保持友好合作，使公司产品具有较高的性价比和稳固性。
桥架公式大全表格1.跨距计算公式跨距是指桥架两个支撑点之间的距离，其计算公式如下：跨距=支撑点之间的水平距离2.橡胶衬垫硬度计算公式橡胶衬垫用于减少桥架对电缆和管道的振动和冲击。
其硬度计算公式如下：硬度=施加力/表面积3.桥架重量计算公式桥架的重量是指桥架本身的重量，其计算公式如下：桥架重量=桥架长度x桥架宽度x桥架高度x单位重量4.桥架热膨胀计算公式桥架在受热膨胀时会产生应力，为了避免桥架的变形和破坏，需要进行热膨胀计算。
其计算公式如下：热膨胀=系数x温度变化x桥架长度5.桥架最大负载计算公式桥架的最大负载是指桥架能够承受的最大重量。
其计算公式如下：最大负载=桥架自重+附加负载+振动负载+风载荷6.桥架电磁屏蔽计算公式桥架具有一定的电磁屏蔽性能，其计算公式如下：屏蔽效果=(1-e^{-0.026x频率x距离})x100%7.桥架电气电阻计算公式桥架的电气电阻用于保护电缆和线缆的安全性，其计算公式如下：电气电阻=(电阻系数x桥架长度)/桥架截面积8.桥架水平支撑间距计算公式桥架的水平支撑间距是指支撑点之间的水平距离水平支撑间距=桥架长度/(支撑点数量-1)9.桥架垂直支撑间距计算公式桥架的垂直支撑间距是指支撑点之间的垂直距离，其计算公式如下：垂直支撑间距=（桥架高度-板厚）/(支撑点数量-1)10.桥架弯曲半径计算公式桥架在安装过程中需要考虑其弯曲半径，以确保电缆和管道的安全性。
其计算公式如下：弯曲半径=桥架长度/2以上是一些常用的桥架计算公式，可以帮助设计和安装人员更好地理解桥架的性能和要求。
当然，根据具体的桥架类型和使用条件，可能还会有其他公式和技术参数需要考虑。
桥架制作公式和计算方法万能公式0.8 60°乘1 90°切两个45°桥架爬坡弯的计算公式：桥架45度弯头: 斜边 = 高度 x1.4 底边 = 高度上下翻切口宽度 = 线槽的侧板高度 x8.1 左右翻切口宽度 = 线槽的底板宽度 x8.1 桥架30度弯头:做桥架的爬坡的计算公式：桥架三线距离=边高乘于公式！30°乘0.545°乘0.860°乘190°切两个45°桥架爬坡弯的计算公式：桥架45度弯头:斜边 = 高度 x1.4底边 = 高度上下翻切口宽度 = 线槽的侧板高度 x8.1左右翻切口宽度 = 线槽的底板宽度 x 8.1桥架30度弯头:斜边 = 高度 x 2底边 = 高度 x1.7上下翻切口宽度 = 线槽的侧板高度 x 5.4左右翻切口宽度 = 线槽的底板宽度 x 5.4桥架25度弯头:斜边 = 高度 x 3底边 = 高度 x2.83上下翻切口宽度 = 线槽的侧板高度 x 3.4左右翻切口宽度 = 线槽的底板宽度 x3.4施工环境允许现场加工制作弯头的情况下可以采用以上桥架计算方法桥架45°上下爬坡弯制作以及计算公式目前电建施工中所使用的电缆桥架弯头一般是由电缆桥架厂在出厂之前完整加工好的，但是由于施工现场情况各不相同，所以有的项目需要因地制宜现场加工电缆桥架弯头，这就需要安装人员有一定的施工基础知识才能胜任。
施工现场电缆桥架大致分为主桥架和分支架。
主桥架是由设计院设计，根据图纸施工；分支架是由主桥架引到就地设备的电缆支架，没有图纸设计，根据现场情况由施工人员来设计的。
常用的弯头种类包括：上下跳弯45°、垂直上下弯头、水平三通等。
下面就以桥架45°上下爬坡弯制作以及计算公式：上坡弯头制作以及计算公式主要讲解上坡弯头的公式如何计算，画线还有如何切！任何规格大小的桥架都可以做出来！下坡弯头制作以及计算公式主要讲解了下坡弯头的公式计算，切法，还有画线方法！全程 3D 讲解无死角上下爬坡弯头计算爬高距离主要讲述计算爬高距离！有公式1.自制的电缆桥架弯头、跳弯、三通的连接处，应先在内侧进行点焊固定并把毛刺药皮打磨干净，外侧应平整，缝隙应尽量小且锯口处平整整齐。

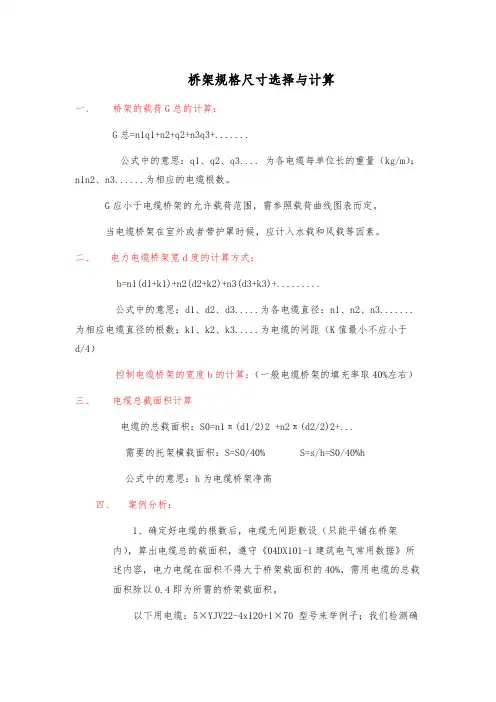

桥架规格尺寸选择与计算一、桥架的载荷G总的计算：G总=n1q1+n2+q2+n3q3+.......公式中的意思：q1、q2、q3.... 为各电缆每单位长的重量（kg/m）；n1n2、n3......为相应的电缆根数。
G应小于电缆桥架的允许载荷范围，需参照载荷曲线图表而定。
当电缆桥架在室外或者带护罩时候，应计入水载和风载等因素。
二、电力电缆桥架宽d度的计算方式：b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+.........公式中的意思：d1、d2、d3.....为各电缆直径：n1、n2、n3.......为相应电缆直径的根数；k1、k2、k3.....为电缆的间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）三、电缆总截面积计算电缆的总载面积：S0=n1π(d1/2)2 +n2π(d2/2)2+...需要的托架横载面积：S=S0/40% S=s/h=S0/40%h公式中的意思：h为电缆桥架净高四、案例分析：1、确定好电缆的根数后，电缆无间距敷设（只能平铺在桥架内），算出电缆总的载面积，遵守《04DX101-1建筑电气常用数据》所述内容，电力电缆在面积不得大于桥架载面积的40%，需用电缆的总载面积除以0.4即为所需的桥架载面积。
以下用电缆：5×YJV22-4x120+1×70 型号来举例子；我们检测确定该电缆外径为55.4mm第一步：当电缆平铺敷设在桥架内，且又不能堆砌我们该如何计算出电缆敷设总长度及总载面积呢？很简单我们可通过此电缆外径及电缆根数即可计算出为55.4x277=15345.8mm²第二步：根据《04DX101-1建筑电气常用数据》提到：电力电缆的面积不得大于桥架载面积的40%，控制电缆不应大于50%。
所得出桥架载面积：15345.8mm2/0.4=38364.5mm²第三步：我们得出桥架载面积大于38364.5mm²，取桥架在面积为40000mm²。

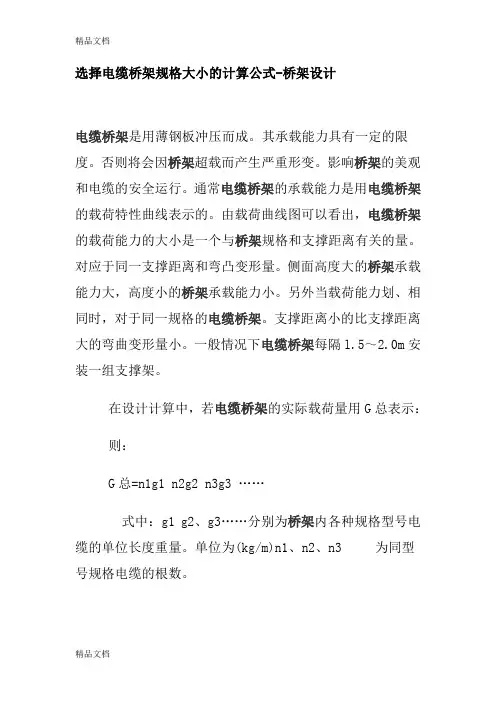

选择电缆桥架规格大小的计算公式-桥架设计电缆桥架是用薄钢板冲压而成。
其承载能力具有一定的限度。
否则将会因桥架超载而产生严重形变。
影响桥架的美观和电缆的安全运行。
通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。
由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。
对应于同一支撑距离和弯凸变形量。
侧面高度大的桥架承载能力大，高度小的桥架承载能力小。
另外当载荷能力划、相同时，对于同一规格的电缆桥架。
支撑距离小的比支撑距离大的弯曲变形量小。
一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。
在设计计算中，若电缆桥架的实际载荷量用G总表示：则：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。
单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。
当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。
由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mmn1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距。
其值最小应大于电缆直径的1／4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。
以其桥架内控制电缆总截面s不超过电缆桥架总截面s。
的40％为原则。
控制电缆的总截面s为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。
相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。
桥架公式大全表格
1.负载计算：
负载计算是确定桥架是否能够承受所需负载的重要因素。
常见的负载类型包括电缆重量、水平荷载和垂直荷载。
桥架的负载计算公式如下：总负载=电缆重量+水平荷载+垂直荷载
2.桥架跨度计算：
桥架的跨度是指桥架支撑点之间的水平距离。
跨度计算是确定桥架支撑间距的关键。
桥架跨度计算公式如下：
最大跨度=1.5x桥架材料长度
3.桥架支撑点间距计算：
桥架的支撑点间距是指桥架支撑点之间的垂直距离。
支撑点间距计算要考虑负载分布和桥架材料的强度等因素。
常见的支撑点间距计算公式如下：
支撑点间距=最大跨度/支撑点数量
4.桥架截面积计算：
桥架的截面积是指桥架横截面的面积大小，决定了桥架的强度和负载承受能力。
桥架截面积计算公式如下：
截面积=宽度x高度
5.桥架材料选择：
桥架的选择要考虑到负载、环境条件、可靠性等因素。
常见的桥架材料包括钢、铝和塑料等。
钢板厚度=负载/(宽度x高度x钢的弯曲应力)
6.桥架温升计算：
桥架在运行过程中会受到电流的热效应，导致温度升高。
桥架温升计算可以使用如下公式进行估算：
温升=(电流^2x桥架电阻)/(1.73x桥架截面积x材料导热系数)
以上是一些常见的桥架公式，用于桥架设计和安装过程中的计算和估算。
在实际应用中，还需要根据具体的情况做适当的调整和优化。

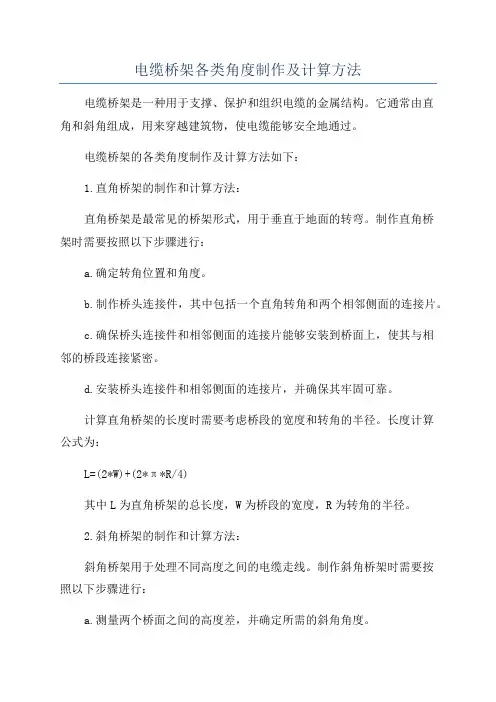

电缆桥架各类角度制作及计算方法电缆桥架是一种用于支撑、保护和组织电缆的金属结构。
它通常由直角和斜角组成，用来穿越建筑物，使电缆能够安全地通过。
电缆桥架的各类角度制作及计算方法如下：1.直角桥架的制作和计算方法：直角桥架是最常见的桥架形式，用于垂直于地面的转弯。
制作直角桥架时需要按照以下步骤进行：a.确定转角位置和角度。
b.制作桥头连接件，其中包括一个直角转角和两个相邻侧面的连接片。
c.确保桥头连接件和相邻侧面的连接片能够安装到桥面上，使其与相邻的桥段连接紧密。
d.安装桥头连接件和相邻侧面的连接片，并确保其牢固可靠。
计算直角桥架的长度时需要考虑桥段的宽度和转角的半径。
长度计算公式为：L=(2*W)+(2*π*R/4)其中L为直角桥架的总长度，W为桥段的宽度，R为转角的半径。
2.斜角桥架的制作和计算方法：斜角桥架用于处理不同高度之间的电缆走线。
制作斜角桥架时需要按照以下步骤进行：a.测量两个桥面之间的高度差，并确定所需的斜角角度。
b.制作斜角支架，其中包括支架底座和斜角连接件。
c.确保斜角支架底座能够安装到不同高度的桥面上，使其与相邻的桥段连接紧密。
d.安装斜角支架底座和斜角连接件，并确保其牢固可靠。
计算斜角桥架的长度时需要考虑桥段的宽度和高度差。
长度计算公式为：L=√(H^2+W^2)其中L为斜角桥架的总长度，H为桥段的高度差，W为桥段的宽度。
总结：电缆桥架的各类角度制作和计算方法可以根据实际需要和具体情况来确定。
在制作和计算过程中，需要注意桥头连接件和斜角支架底座的安装，确保其与相邻桥段的连接紧密，并确保安装牢固可靠。
以此来保证电缆桥架的稳定性和使用寿命。
