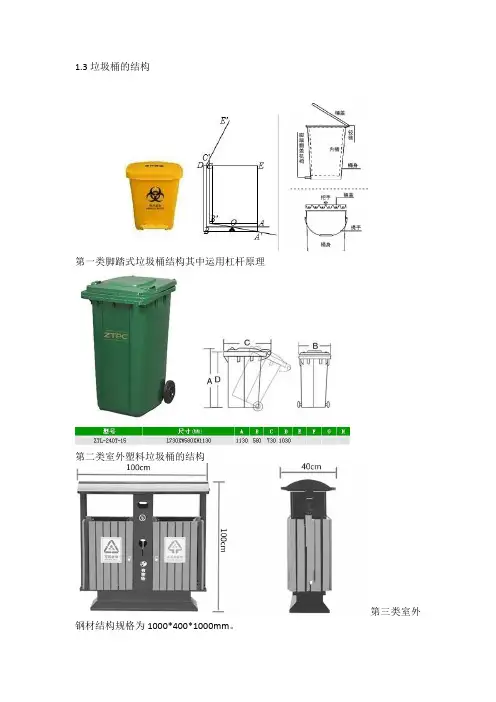

垃圾桶结构

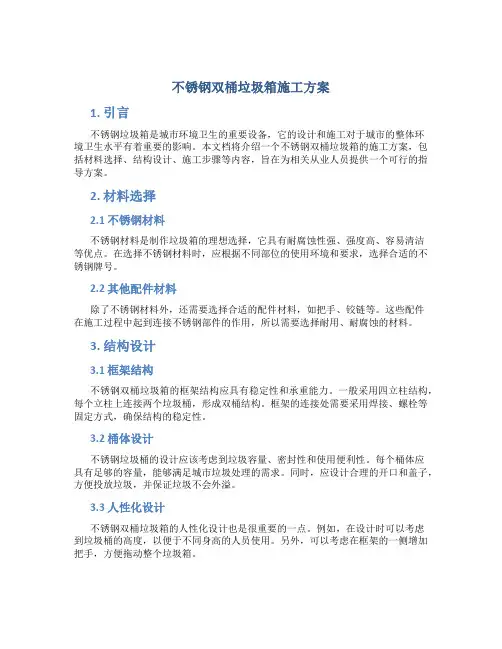

不锈钢双桶垃圾箱施工方案1. 引言不锈钢垃圾箱是城市环境卫生的重要设备，它的设计和施工对于城市的整体环境卫生水平有着重要的影响。

本文档将介绍一个不锈钢双桶垃圾箱的施工方案，包括材料选择、结构设计、施工步骤等内容，旨在为相关从业人员提供一个可行的指导方案。

2. 材料选择2.1 不锈钢材料不锈钢材料是制作垃圾箱的理想选择，它具有耐腐蚀性强、强度高、容易清洁等优点。

在选择不锈钢材料时，应根据不同部位的使用环境和要求，选择合适的不锈钢牌号。

2.2 其他配件材料除了不锈钢材料外，还需要选择合适的配件材料，如把手、铰链等。

这些配件在施工过程中起到连接不锈钢部件的作用，所以需要选择耐用、耐腐蚀的材料。

3. 结构设计3.1 框架结构不锈钢双桶垃圾箱的框架结构应具有稳定性和承重能力。

一般采用四立柱结构，每个立柱上连接两个垃圾桶，形成双桶结构。

框架的连接处需要采用焊接、螺栓等固定方式，确保结构的稳定性。

3.2 桶体设计不锈钢垃圾桶的设计应该考虑到垃圾容量、密封性和使用便利性。

每个桶体应具有足够的容量，能够满足城市垃圾处理的需求。

同时，应设计合理的开口和盖子，方便投放垃圾，并保证垃圾不会外溢。

3.3 人性化设计不锈钢双桶垃圾箱的人性化设计也是很重要的一点。

例如，在设计时可以考虑到垃圾桶的高度，以便于不同身高的人员使用。

另外，可以考虑在框架的一侧增加把手，方便拖动整个垃圾箱。

4. 施工步骤4.1 制作框架首先，根据结构设计图纸，将不锈钢材料切割成适当的尺寸。

然后使用焊接技术将立柱和连接件焊接在一起，组成整个框架结构。

4.2 制作桶体根据桶体设计图纸，将不锈钢材料切割成合适的形状。

然后使用焊接技术将各个部件焊接在一起，组成垃圾桶的桶体。

4.3 安装配件在框架结构上安装好垃圾桶后，需要安装一些配件，如把手、铰链等。

这些配件需要使用螺栓等方式连接，确保固定牢固。

4.4 表面处理最后，对整个不锈钢双桶垃圾箱进行表面处理。

可以进行抛光，使其表面光滑亮丽。

产品设计说明书题目：室内垃圾筒的设计专业：机械设计制造及其自动化班级： BU机制091 学号：姓名：课程名称：工业产品造型设计二0一二年四月目录一、产品规划 (3)二、市场调研 (4)2.1 垃圾桶的国内外状况 (4)2.2 垃圾桶的改良方向 (6)2.3 垃圾桶的趋势 (6)2.4 调研分析 (6)三、设计研究 (7)3.1 头脑风暴法 (7)3.2 方案提出 (8)3.3 5W2H法 (10)3.4 功能分解 (11)3.6方案评价与优选 (12)3.7 建模截图 (13)3.8 CAD三视图 (14)四、设计效果展示 (14)五、设计体会 (16)一、产品规划1.1 选题概况垃圾桶是我们日常生活中必不可少的一样产品，无论是公共场所还是家庭生活，垃圾桶无处不在，与我们的生活有极为密切的关系，所以一个垃圾桶的设计关系到人们是否愿意主动地去将垃圾扔进垃圾桶，从而保护环境。

垃圾桶在外观设计、功能设计、回收性等方面都有待提高。

我们主要针对家用室内垃圾桶进行设计，要求能实现功能全面，造型美观、新颖、时尚、有很好的质感。

1.2调查内容环境与发展是当今人类共同关注的热门话题。

环境要改善，经济要发展，都与科学合理地利用资源、节约资源、保护资源是密不可分的。

如何处理好垃圾、如何将垃圾变成宝，垃圾桶的设计成为了关键。

现在生活中垃圾桶的分类有很多，室外公共场所垃圾桶：分类垃圾桶、可移动垃圾桶、直投式垃圾桶、保洁垃圾桶、卡通型果皮箱等，室内垃圾桶：公共场所和家居生活垃圾桶。

垃圾的分类回收是减少环境污染、建设节约型社会的重要手段。

垃圾分类回收现行的办法主要有两种：第一种方法是在垃圾场对大批量的垃圾集中分类，其缺点是很难实现准确分类，回收的各个种类中含杂质成分较多，且设备较为庞大。

第二种方法是在垃圾投放源头利用人工将垃圾依规定分为若干类，此法要求投放者有较高的素质和垃圾分类常识，准确率低的同时也给投放者造成诸多不便。

比如在环保意识较强的德国，一贯的理论是：让市民先分类，也就是利用黄口袋、褐色垃圾桶等方式，对垃圾进行事先分类。

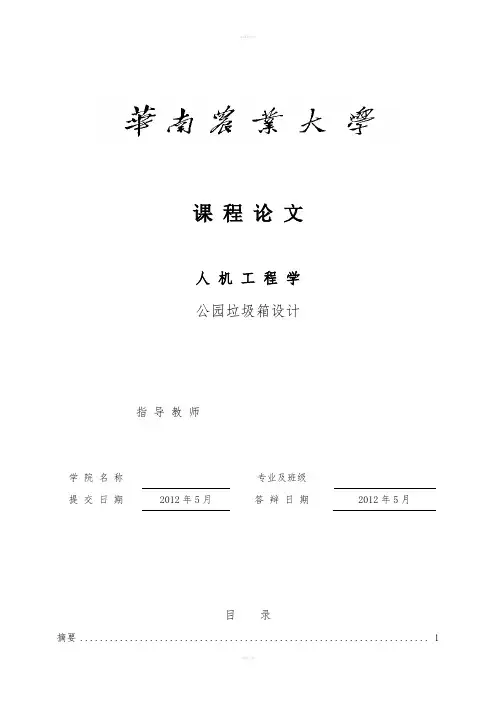

课程论文人机工程学公园垃圾箱设计指导教师学院名称专业及班级提交日期2012年5月答辩日期2012年5月目录摘要 (1)一、设计调查 (2)1.1垃圾箱的结构 (2)1.2垃圾箱的材质 (2)1.3垃圾箱的颜色 (2)1.4垃圾箱的标志 (3)二、垃圾箱设计思路与方向 (3)三、垃圾箱的人机工程学分析 (4)3.1尺寸 (4)3.1.1与垃圾箱有关的人体尺寸 (4)3.1.2垃圾箱的尺寸 (5)3.1.3使用者使用特性与人机学分析 (6)3.2形状 (7)3.3摆放 (7)3.3.1放置的场合 (7)3.3.2放置间隔 (7)四、设计构思 (7)4.1结构方面 (8)4.2材质方面 (8)4.3颜色方面 (8)4.4标志方面 (9)五、设计方案展示 (9)六、结论 (13)参考文献 (14)摘要随着社会经济的日益发展，社会竞争也越发激烈，人们在追求简单快捷生活方式的同时，生活垃圾、工业垃圾也因此增多。

由生活垃圾造成的污染一直是中国最严重的社会公害之一，如何科学合理的收集和处理垃圾，避免其对环境造成污染是长期以来难以解决的问题。

各种各样的公共垃圾箱，虽然毫不起眼但又不可或缺，它们都直接影响着垃圾回收的效率，也影响着我们赖以生存的环境。

本文所讨论的是公园垃圾箱的设计，鉴于公园现存的部分垃圾箱设计不符合人机工程学的关系，致使人们在投放垃圾时感到不便。

现针对该公共垃圾箱的设计缺陷并对存放有害物质的地方和扔垃圾的入口处进行了一些改良的设计。

关键词：公园垃圾箱、缺陷、人机工程学关系、改良设计一、设计调查在日常生活中，我们随处可见到各式各样的垃圾箱。

垃圾箱是用来盛装没用的或废旧的东西的一种容器，它可以使我们的生活变得干净整洁。

当今世界重视社会的发展与环境的可持续发展，这其中也要求我们要合理处理日常生活垃圾。

所以说垃圾箱已成为我们生活上不可或缺的重要物品，先针对垃圾箱的结构、颜色的设计进行调查。

1.1垃圾箱的结构垃圾箱在造型上一般有两种结构形式：一体式和开盖式。

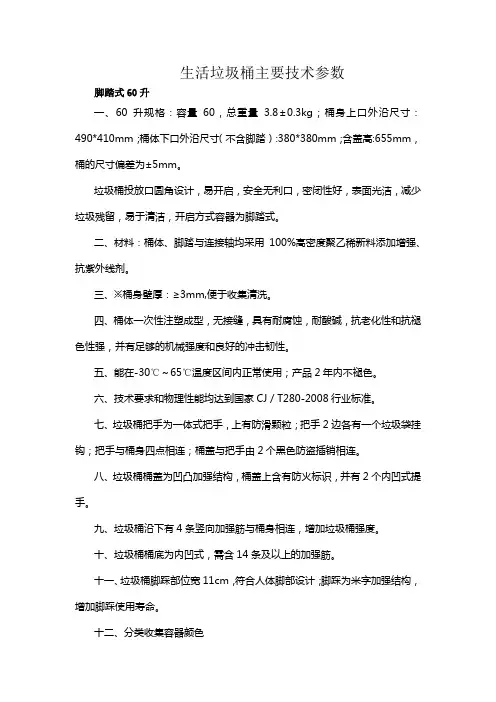

生活垃圾桶主要技术参数脚踏式60升一、60升规格：容量60，总重量3.8±0.3kg；桶身上口外沿尺寸：490*410mm；桶体下口外沿尺寸（不含脚踏）：380*380mm；含盖高:655mm，桶的尺寸偏差为±5mm。

垃圾桶投放口圆角设计，易开启，安全无利口，密闭性好，表面光洁，减少垃圾残留，易于清洁，开启方式容器为脚踏式。

二、材料：桶体、脚踏与连接轴均采用100%高密度聚乙稀新料添加增强、抗紫外线剂。

三、※桶身壁厚：≥3mm,便于收集清洗。

四、桶体一次性注塑成型，无接缝，具有耐腐蚀，耐酸碱，抗老化性和抗褪色性强，并有足够的机械强度和良好的冲击韧性。

五、能在-30℃～65℃温度区间内正常使用；产品2年内不褪色。

六、技术要求和物理性能均达到国家CJ／T280-2008行业标准。

七、垃圾桶把手为一体式把手，上有防滑颗粒；把手2边各有一个垃圾袋挂钩；把手与桶身四点相连；桶盖与把手由2个黑色防盗插销相连。

八、垃圾桶桶盖为凹凸加强结构，桶盖上含有防火标识，并有2个内凹式提手。

九、垃圾桶沿下有4条竖向加强筋与桶身相连，增加垃圾桶强度。

十、垃圾桶桶底为内凹式，需含14条及以上的加强筋。

十一、垃圾桶脚踩部位宽11cm，符合人体脚部设计；脚踩为米字加强结构，增加脚踩使用寿命。

十二、分类收集容器颜色可回收物采用蓝色收集设施，易腐垃圾采用绿色收集设施，有害垃圾采用红色收集设施，其他垃圾采用灰色收集设施。

（具体标识图案严格按津卫委办〔2018〕182号中要求制作）中间脚踩式带轮120L一、※规格：容量：120升，总重量≥9.5kg；桶身上口外沿尺寸：570mm ×480mm；桶体下口外沿尺寸：355 mm×370 mm；含盖高:960mm，不含盖高895mm; 桶的尺寸偏差为±5mm.二、材料：采用100%高密度聚乙稀全新料一次注塑成型。

三、桶盖插销为共聚PP料一次性注模成型长销子，高强度、坚固耐用、安装简单并具备倒钩防盗特性并直接与桶盖3条耳朵相连接，增加稳定性；把手为分体式把手，上有防滑颗粒，单个把手长135mm，桶盖与把手3点链接。

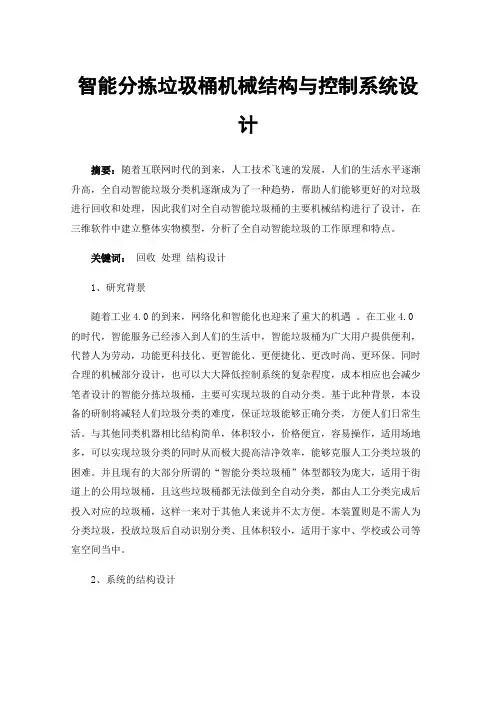

智能分拣垃圾桶机械结构与控制系统设计摘要：随着互联网时代的到来，人工技术飞速的发展，人们的生活水平逐渐升高，全自动智能垃圾分类机逐渐成为了一种趋势，帮助人们能够更好的对垃圾进行回收和处理，因此我们对全自动智能垃圾桶的主要机械结构进行了设计，在三维软件中建立整体实物模型，分析了全自动智能垃圾的工作原理和特点。

关键词：回收处理结构设计1、研究背景随着工业4.0的到来，网络化和智能化也迎来了重大的机遇。

在工业4.0的时代，智能服务已经渗入到人们的生活中，智能垃圾桶为广大用户提供便利，代替人为劳动，功能更科技化、更智能化、更便捷化、更改时尚、更环保。

同时合理的机械部分设计，也可以大大降低控制系统的复杂程度，成本相应也会减少笔者设计的智能分拣垃圾桶，主要可实现垃圾的自动分类。

基于此种背景，本设备的研制将减轻人们垃圾分类的难度，保证垃圾能够正确分类，方便人们日常生活。

与其他同类机器相比结构简单，体积较小，价格便宜，容易操作，适用场地多，可以实现垃圾分类的同时从而极大提高洁净效率，能够克服人工分类垃圾的困难。

并且现有的大部分所谓的“智能分类垃圾桶”体型都较为庞大，适用于街道上的公用垃圾桶，且这些垃圾桶都无法做到全自动分类，都由人工分类完成后投入对应的垃圾桶，这样一来对于其他人来说并不太方便。

本装置则是不需人为分类垃圾，投放垃圾后自动识别分类、且体积较小，适用于家中、学校或公司等室空间当中。

2、系统的结构设计针对相关垃圾桶的特点，我们采用了图像识别垃圾、机械爪拾取垃圾的方式，设备主要结构分别由机械支撑系统，电路控制系统，悬挂系统，筒体系统四个部分构成。

2.1结构设计:智能自动分类垃圾桶尺寸为750x480x480mm，投放口尺寸为200x200mm，在垃圾桶外壁上配有一台平板电脑，可以显示出垃圾桶的投放信息、满载信息、垃圾种类、运行情况等信息。

垃圾桶内部安装有一个机械臂，可以实现对垃圾的拾取和投放。

通过平板电脑对物体拍照，将数据上传到云端服务器，服务器将信号传回平板，在平板上显示出物体的分类和物体的坐标，将物体的坐标传达到机械臂的控制板，实现机械臂对垃圾的抓取和投放。

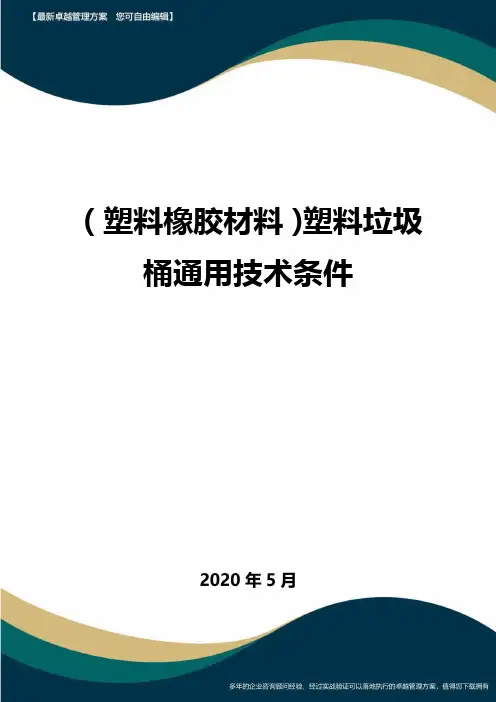

（塑料橡胶材料）塑料垃圾桶通用技术条件中华人民共和国城镇建设行业标准××××-××-××发布目次前言II1范围12规范性引用文件13术语和定义14产品分类及结构15型号与标记26技术要求27试验方法68检验规则89标志、包装、运输10附录A（资料性附录）机械性能试验记录表11 参考文献14前言本标准的附录A为资料性附录。

本标准由建设部标准定额研究所提出。

本标准由建设部城镇环境卫生标准技术归口单位归口。

本标准负责起草单位：本标准参加起草单位：本标准主要起草人：塑料垃圾桶通用技术条件1 范围本标准规定了塑料垃圾桶的分类、技术要求、试验方法、检验规则及标志、包装、运输。

本标准适用于容积为120L和240L的两轮移动式塑料垃圾桶。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB5470塑料冲击脆化温度试验方法GB/T1033塑料密度和相对密度试验方法GB/T1043-1993硬质塑料简支梁冲击试验方法GB/T1633-2000热塑性塑料维卡软化温度（VST）的测定GB/T2411塑料邵氏硬度试验方法GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T16422.2-1999塑料实验室光源暴露试验方法第2部分：氙弧灯GB/T19095城市生活垃圾分类标志3 术语和定义下列术语和定义适用于本标准。

塑料垃圾桶plasticwastecontainer能收纳和存放一定量生活垃圾的带盖（可选配脚踏翻盖机构）并可举升装车的环境卫生塑料容器。

额定容积nominalvolume塑料垃圾桶标注的容积。

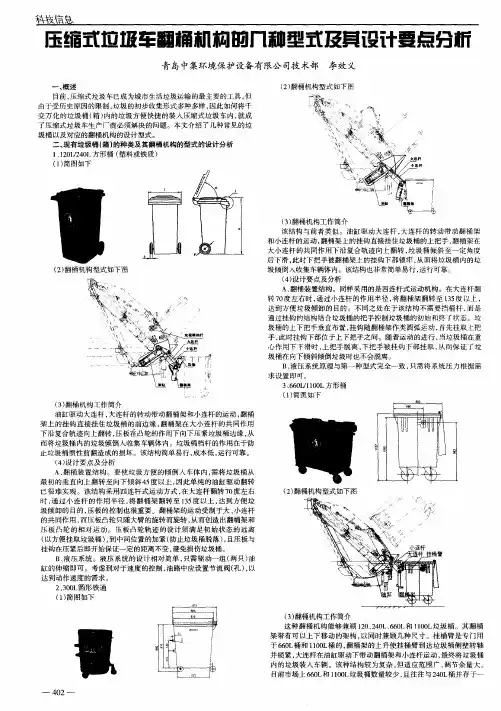

专利名称：垃圾分类设备的垃圾桶提升翻转结构专利类型：实用新型专利
发明人：熊志乾,杜娟,李奇蔚,鲍波,陈燕璇
申请号：CN201821417746.2
申请日：20180830
公开号：CN209142910U
公开日：
20190723
专利内容由知识产权出版社提供
摘要：本实用新型涉及垃圾分类设备的技术领域，公开了垃圾分类设备的垃圾桶提升翻转结构，包括提升支架、用于放置垃圾桶的移动架以及驱动移动架在提升支架上移动的动力元件，提升支架具有导向移动架移动的轨道，移动架活动连接在提升支架的轨道上，轨道包括纵向布置在直线段以及弧形段，弧形段布置的直线段的上方，轨道的直线段导向移动架升降，移动架提升至直线段的上方后，进入位于直线段上方的弧形段，在弧形段移动时，移动架的运动方向逐渐改变，直至移动至弧形段的极限位置时，放置在移动架上的垃圾桶的桶身方向倾斜，在重力的作用下，垃圾桶翻转，使垃圾桶内的垃圾投放至垃圾分类设备中，实现垃圾桶的提升翻转，完成对垃圾的倾倒。

申请人：深圳市国源环境集团有限公司
地址：518063 广东省深圳市南山区深南大道9966号威盛科技大厦601
国籍：CN
代理机构：深圳市壹品专利代理事务所(普通合伙)
更多信息请下载全文后查看。
