VERICUT操作流程

VERICUT模拟操作步骤 TQM-C-WBC-04 V1.0

编制： 审核： 李仕龙 批准：杨树军

第 1 页 共 10 页

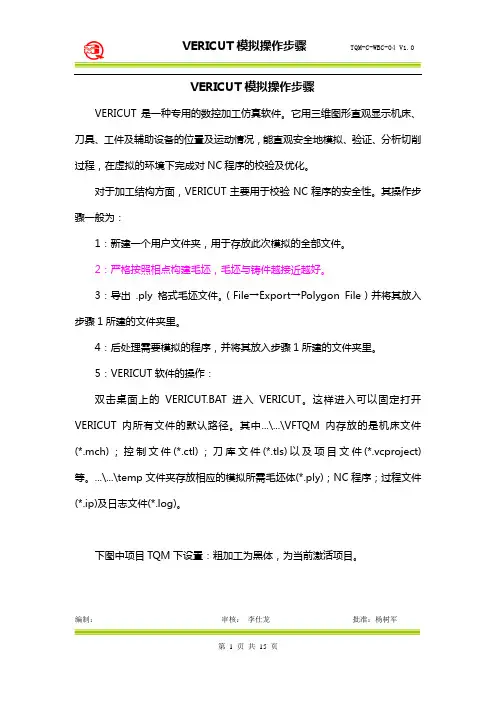

VERICUT模拟操作步骤

VERICUT是一种专用的数控加工仿真软件。它用三维图形直观显示机床、刀具、工件及辅助设备的位置及运动情况，能直观安全地模拟、验证、分析切削过程，在虚拟的环境下完成对NC程序的校验及优化。

对于加工结构方面，VERICUT主要用于校验NC程序的安全性。其操作步骤一般为：

1：新建一个用户文件夹，用于存放此次模拟的全部文件。

2：严格按照相点构建毛坯，毛坯与铸件越接近越好。

3：导出 .ply 格式毛坯文件。（File→Export→Polygon File）并将其放入步骤1所建的文件夹里。

4：后处理需要模拟的程序，并将其放入步骤1所建的文件夹里。

5：VERICUT软件的操作：

双击桌面上的VERICUT.BAT进入VERICUT。这样进入可以固定打开VERICUT内所有文件的默认路径。其中...\...\VFTQM内存放的是机床文件(*.mch)；控制文件(*.ctl)；刀库文件(*.tls)以及项目文件(*.vcproject)等。...\...\temp文件夹存放相应的模拟所需毛坯体(*.ply)；NC程序；过程文件(*.ip)及日志文件(*.log)。

下图中项目TQM下设置：粗加工为黑体，为当前激活项目。

VERICUT模拟操作步骤 TQM-C-WBC-04 V1.0

编制： 审核： 李仕龙 批准：杨树军

其他东西都可以在晚上进行搜索解决，但是仿真加工的时候，刀具总是在悬空走，或者说是没有按照既定的路线进行切削。本篇主要解决“对刀”的问题。

首先，在工位设置--》G代码里面，把编程方式改成刀尖方式。到坐标系里，新建一个坐标系，名称自己任意选择，定位这个坐标系到你要加工

的工件的原点。再到G代码偏置中，新建一个程序零点，寄存器为54。这里设置from 组建-Tool TO 坐标原点（指向之前建立的坐标系）。

图示讲解：

1、选择数控机床所使用的系统。

2、选择所使用机床的3D模型，或者是手工建模（手工建模部分可以到网上找相关的教材）。

3、配置刀库刀具。下图显示的只是一个简单的模型，实际应用的时候，应该把刀柄的尺寸精确，刀具的长度，切削刃的长度等尺寸按照实际进行绘制，这样才能起到检测干涉的作用。

4、工位配置中，修改编程方法。

5、坐标系设置，添加一个坐标系，名称任意。

6、G-代码偏置中，添加工作偏置，其中寄存器设置成54（即G54坐标系）。

7、配置工作偏置，特征从“组件-TOOL”到“坐标原点-program_zero_position1”，这里的program_zero_position1可以改成任意名称

8、添加NC程序。选择添加NC程序，切换到所有文件类型选择方式，选择相应的程序，进行修改之后，点击运行按钮，就可以进行简单的仿真了。

程序修改的内容有以下几项：

① 换刀设置，因为系统默认的是没有安装刀具的，所以必须添加“T1M6”的换刀指令。其中的T后面的数字代表所使用的刀具号，必须与刀库里所设置的相应刀具的号码对应。

② 添加 坐标系选择指令。因为之前添加的工作偏置中寄存器为54，所以这里程序中要选择G54坐标系，进行加工。

③ 注意程序中不能出现长度补偿，因为前面选择的是刀尖的编程方式。（长度补偿也是在加工中换刀才需要）

修改完成的程序案例截图如下：

注意：本教程只适用于简单的加工模拟仿真，可以起到检测干涉的作用，但是如果要对程序进行优化，以及其他的功能的实现，则不适用。

Vericut教程通过创建坐标系移动毛坯

Session 24

通过坐标系创建一个毛坯手动转移过程

随着多次加工，加工毛坯被自动的移到下一个设置中并且关联着同样名称的毛坯部件。这一课中我们

演示怎样使用坐标系方法手动转移毛坯从一个设置到下一个设置中。

1．打开项目文件“csys_transition.vcproject”。

运行 VERICUT 应用程序。

选择 File> Open 菜单命令，系统弹出 Open Project 对话框。

在 Shortcut 下拉列表框中选择 training。

选择文件 csys_transition.vcproject。

单击 Open 按钮确认打开文件。

显示项目树 Project Tree。

2．仿真程序在 Setup：1 处结束。

单击主窗口右下角的Play to End 按钮。

3．在 Setup：1 中创建一个转移坐标系。

旋转零件视图直到你可以看到零件右下角。

Coordinate Systems，从系统弹出快捷菜中选择modify （中，1右击

在 Project tree 项目树）在 Setup：中，

命令。

在弹出的 Coordinate Systems 窗口上方，单击 New 按钮。

在 Coordinate Systems Name 文本框中输入：transition_axis。

在Attach Coordinate System To 下拉列表框中选择 Stock。（坐标系与毛坯关联）

选择 Constuct 标签。

在 Origin (XYZ)右侧下拉列表框中选择 3 Planes 选项，如图 24.1

所示。 图 24.1 定义原点

106

再单击拾取按钮（左侧）并且拾取三个平面，如图 24.2 所示。

图 24.2 拾取三面

单击选项卡中间 Update 按钮，显示结果如图 24.3 所示

图 24.3 新建坐标

单击 OK 按钮。

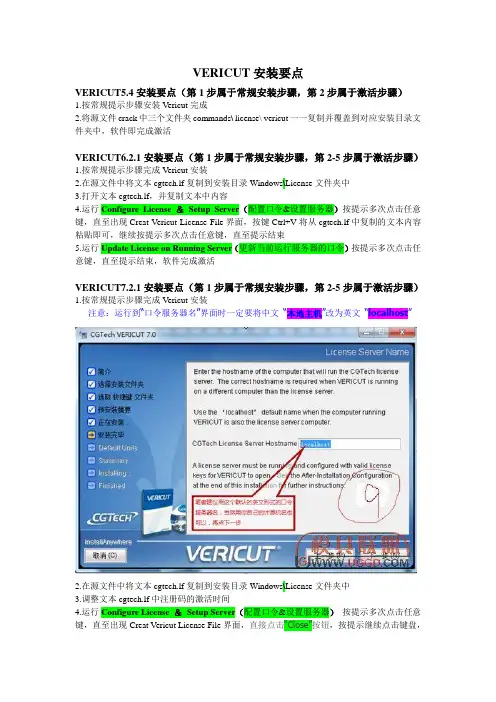

VERICUT安装要点

VERICUT5.4安装要点（第1步属于常规安装步骤，第2步属于激活步骤）

1.按常规提示步骤安装Vericut完成

2.将源文件crack中三个文件夹commands\ license\ vericut一一复制并覆盖到对应安装目录文件夹中，软件即完成激活

VERICUT6.2.1安装要点（第1步属于常规安装步骤，第2-5步属于激活步骤）

1.按常规提示步骤完成Vericut安装

2.在源文件中将文本cgtech.lf复制到安装目录Windows\License文件夹中

3.打开文本cgtech.lf，并复制文本中内容

4.运行Configure License ＆ Setup Server（配置口令&设置服务器）按提示多次点击任意键，直至出现Creat Vericut License File界面，按键Ctrl+V将从cgtech.lf中复制的文本内容粘贴即可，继续按提示多次点击任意键，直至提示结束

5.运行Update License on Running Server（更新当前运行服务器的口令）按提示多次点击任意键，直至提示结束，软件完成激活

VERICUT7.2.1安装要点（第1步属于常规安装步骤，第2-5步属于激活步骤）

1.按常规提示步骤完成Vericut安装

注意：运行到“口令服务器名”界面时一定要将中文 “本地主机”改为英文

“localhost”

2.在源文件中将文本cgtech.lf复制到安装目录Windows\License文件夹中

3.调整文本cgtech.lf中注册码的激活时间

4.运行Configure License ＆ Setup Server（配置口令&设置服务器） 按提示多次点击任意键，直至出现Creat Vericut License File界面，直接点击“Close”按钮，按提示继续点击键盘，直至提示结束, 软件完成激活。如果防火墙拦截，一定要选择允许任何操作。
