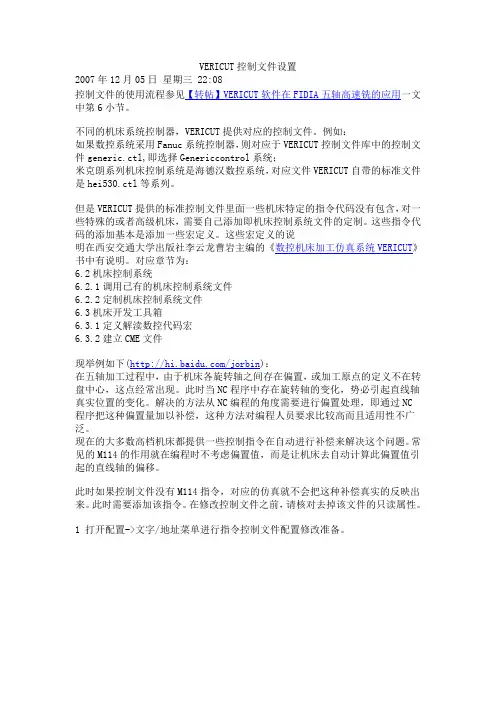

VERICUT控制文件设置

VERICUT控制文件设置

2007年12月05日 星期三 22:08

控制文件的使用流程参见【转帖】VERICUT软件在FIDIA五轴高速铣的应用一文中第6小节。

不同的机床系统控制器，VERICUT提供对应的控制文件。例如：

如果数控系统采用Fanuc系统控制器，则对应于VERICUT控制文件库中的控制文件generic.ctl,即选择Genericcontrol系统；

米克朗系列机床控制系统是海德汉数控系统，对应文件VERICUT自带的标准文件是hei530.ctl等系列。

但是VERICUT提供的标准控制文件里面一些机床特定的指令代码没有包含，对一些特殊的或者高级机床，需要自己添加即机床控制系统文件的定制。这些指令代码的添加基本是添加一些宏定义。这些宏定义的说

明在西安交通大学出版社李云龙曹岩主编的《数控机床加工仿真系统VERICUT》书中有说明。对应章节为：

6.2机床控制系统

6.2.1调用已有的机床控制系统文件

6.2.2定制机床控制系统文件

6.3机床开发工具箱

6.3.1定义解渎数控代码宏

6.3.2建立CME文件

现举例如下(/jorbin)：

在五轴加工过程中，由于机床各旋转轴之间存在偏置，或加工原点的定义不在转盘中心，这点经常出现。此时当NC程序中存在旋转轴的变化，势必引起直线轴真实位置的变化。解决的方法从NC编程的角度需要进行偏置处理，即通过NC程序把这种偏置量加以补偿，这种方法对编程人员要求比较高而且适用性不广泛。

现在的大多数高档机床都提供一些控制指令在自动进行补偿来解决这个问题。常见的M114的作用就在编程时不考虑偏置值，而是让机床去自动计算此偏置值引起的直线轴的偏移。

此时如果控制文件没有M114指令，对应的仿真就不会把这种补偿真实的反映出来。此时需要添加该指令。在修改控制文件之前，请核对去掉该文件的只读属性。

1 打开配置->文字/地址菜单进行指令控制文件配置修改准备。
