磁阻传感器 分类

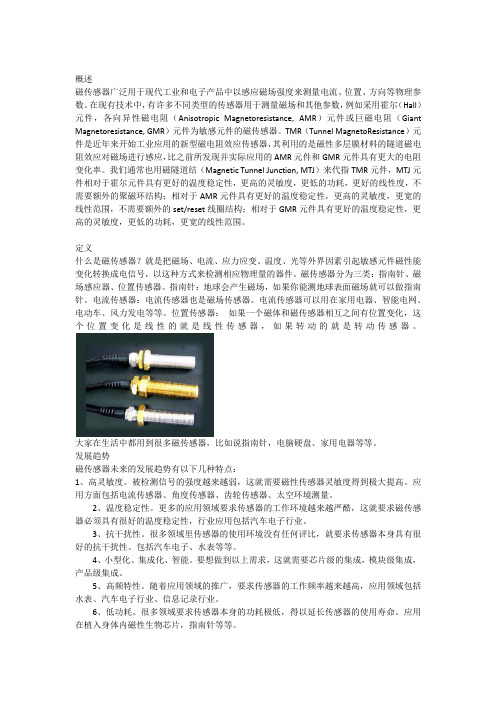

概述磁传感器广泛用于现代工业和电子产品中以感应磁场强度来测量电流、位置、方向等物理参数。

在现有技术中，有许多不同类型的传感器用于测量磁场和其他参数，例如采用霍尔（Hall）元件，各向异性磁电阻（Anisotropic Magnetoresistance, AMR）元件或巨磁电阻（Giant Magnetoresistance, GMR）元件为敏感元件的磁传感器。

TMR（Tunnel MagnetoResistance）元件是近年来开始工业应用的新型磁电阻效应传感器，其利用的是磁性多层膜材料的隧道磁电阻效应对磁场进行感应，比之前所发现并实际应用的AMR元件和GMR元件具有更大的电阻变化率。

我们通常也用磁隧道结（Magnetic Tunnel Junction, MTJ）来代指TMR元件，MTJ元件相对于霍尔元件具有更好的温度稳定性，更高的灵敏度，更低的功耗，更好的线性度，不需要额外的聚磁环结构；相对于AMR元件具有更好的温度稳定性，更高的灵敏度，更宽的线性范围，不需要额外的set/reset线圈结构；相对于GMR元件具有更好的温度稳定性，更高的灵敏度，更低的功耗，更宽的线性范围。

定义什么是磁传感器？就是把磁场、电流、应力应变、温度、光等外界因素引起敏感元件磁性能变化转换成电信号，以这种方式来检测相应物理量的器件。

磁传感器分为三类：指南针、磁场感应器、位置传感器。

指南针：地球会产生磁场，如果你能测地球表面磁场就可以做指南针。

电流传感器：电流传感器也是磁场传感器。

电流传感器可以用在家用电器、智能电网、电动车、风力发电等等。

位置传感器：如果一个磁体和磁传感器相互之间有位置变化，这个位置变化是线性的就是线性传感器，如果转动的就是转动传感器。

大家在生活中都用到很多磁传感器，比如说指南针，电脑硬盘、家用电器等等。

发展趋势磁传感器未来的发展趋势有以下几种特点：1、高灵敏度。

被检测信号的强度越来越弱，这就需要磁性传感器灵敏度得到极大提高。

磁阻效应具体应用及原理磁阻效应是指当电流通过一个材料时，由于材料的电阻随着外加磁场的变化而发生变化，从而导致电阻的值发生变化。

它是固体材料中一种重要的磁电耦合效应，也是磁电耦合研究的重要内容之一。

磁阻效应的具体应用及原理如下：1.磁阻传感器磁阻传感器利用磁阻效应来测量磁场强度，常见的磁阻传感器有磁阻式角位移传感器、磁阻式线性位移传感器等。

这些传感器通常包含一个可测量磁场的磁敏感元件以及一个测量电阻变化的电路。

当磁场作用在磁敏感元件上时，电阻值发生变化，通过测量这个变化可以得到磁场的大小。

2.磁阻随机存取存储器(M R A M)磁阻随机存取存储器采用磁阻效应来实现数据存储。

它利用自旋极化的磁性材料中的磁阻变化来表示二进制信息。

在读取数据时，通过检测电阻的变化来判断存储的信息。

相较于传统的存储器技术，M R A M具有非常快的读写速度、低功耗和无需刷新等优点，已经广泛应用于电子产品中。

3.磁阻式磁力传感器磁阻式磁力传感器利用磁阻效应来测量磁场中的磁力大小和方向。

它通常由一个磁阻敏感层和一个感测电路组成。

当磁场作用于磁阻敏感层时，磁场的变化会导致敏感层的电阻发生变化，通过测量电阻的变化可以得到磁场的信息。

4.磁阻式变压器磁阻式变压器利用磁阻效应来实现电力的传输和变换。

它由一个磁阻敏感材料制成的传感器和一个电路组成。

当磁阻传感器接收到输入信号时，电路会根据电阻变化来调节和控制输出信号的大小，从而实现电力的传输和变换。

磁阻效应的基本原理是磁场对材料的电子态和载流子运动的影响。

磁场作用下，电子运动轨迹呈螺旋状，使平均自由程减小，电阻增大。

这是由于磁场引起了电子动量的散射，并阻碍了电子的运动。

在某些材料中，磁场对自旋运动的影响尤为显著，通过改变自旋方向来调控电子的散射和运动，从而实现电阻的变化。

磁阻效应的具体机制包括“自旋极化效应”和“自旋依赖散射效应”。

自旋极化效应是指磁场改变了电子的自旋方向，进而影响了载流子的散射和运动。

磁传感器的分类及应用磁传感器是一种能够感知和测量磁场的设备，广泛应用于各个领域。

根据其工作原理和应用场景的不同，磁传感器可以分为多种类型。

本文将介绍几种常见的磁传感器分类及其应用。

一、基于霍尔效应的磁传感器基于霍尔效应的磁传感器是利用霍尔元件的特性来感知磁场的一类传感器。

霍尔元件是一种半导体材料，当其两侧施加电压时，磁场的作用会使电荷在元件内发生偏转，从而产生电势差。

基于霍尔效应的磁传感器通常具有高灵敏度、快速响应和低功耗的特点。

它们广泛应用于角度测量、速度测量、电流测量等领域。

二、磁电阻传感器磁电阻传感器是一种利用磁电阻效应来感知磁场的传感器。

磁电阻效应是指在磁场作用下，材料的电阻发生变化。

磁电阻传感器通常由磁敏电阻和信号处理电路组成，可用于测量磁场强度、方向等参数。

它们被广泛应用于地磁导航、磁存储器、磁传导检测等领域。

三、磁感应传感器磁感应传感器是一种利用磁感应现象来感知磁场的传感器。

磁感应传感器通常由磁感应元件和信号处理电路组成，可以测量磁场的强度、方向、频率等参数。

磁感应传感器具有高精度、高灵敏度和可靠性好的特点，广泛应用于磁力测量、磁场成像、磁记忆等领域。

四、磁滞传感器磁滞传感器是一种利用磁滞现象来感知磁场的传感器。

磁滞现象是指材料在磁场作用下，磁化过程中磁化强度与磁场强度之间的关系。

磁滞传感器通常由磁滞材料和传感器结构组成，可以测量磁场的强度和方向。

磁滞传感器在电力设备、磁场检测等领域有着广泛的应用。

五、磁光传感器磁光传感器是一种利用磁光效应来感知磁场的传感器。

磁光效应是指材料在磁场作用下，光学性质发生变化。

磁光传感器通常由磁光材料和光学检测系统组成，可以测量磁场的强度、方向等参数。

磁光传感器在磁存储器、磁传导成像等领域有着重要的应用。

六、磁力计磁力计是一种能够测量磁场强度和方向的传感器。

磁力计通常由磁感应元件和信号处理电路组成，可以测量磁场的三个分量。

磁力计广泛应用于导航、无人机、地质勘探等领域。

磁阻传感器原理磁阻传感器是一种利用磁阻效应来检测磁场变化的传感器。

它广泛应用于汽车、工业自动化、消费类电子产品等领域，具有体积小、灵敏度高、成本低廉等优点。

本文将介绍磁阻传感器的工作原理及其应用。

磁阻传感器的工作原理基于磁阻效应，即在外加磁场的作用下，磁阻材料的电阻会发生变化。

磁阻传感器通常由磁阻材料、悬臂梁和电路组成。

当受测磁场作用于磁阻材料时，磁阻材料的电阻发生变化，导致悬臂梁的挠度发生改变，进而引起电路参数的变化。

通过测量电路参数的变化，就可以得知受测磁场的强度、方向等信息。

磁阻传感器有许多种类，包括磁阻电流传感器、磁阻角位移传感器、磁阻线性位移传感器等。

不同类型的磁阻传感器在工作原理上略有差异，但都是基于磁阻效应来实现磁场测量。

磁阻传感器具有许多优点。

首先，磁阻传感器的灵敏度高，可以检测微小磁场的变化。

其次，磁阻传感器的响应速度快，可以实现实时测量。

此外，磁阻传感器体积小、重量轻、功耗低，适合于集成到微型设备中。

最后，磁阻传感器的制造成本较低，易于大规模生产。

磁阻传感器在许多领域有着广泛的应用。

在汽车领域，磁阻传感器常用于发动机的转速测量、车速测量、刹车系统等。

在工业自动化领域，磁阻传感器常用于位置测量、角位移测量等。

在消费类电子产品中，磁阻传感器常用于指南针、陀螺仪等传感器的制造。

总之，磁阻传感器是一种重要的传感器技术，具有灵敏度高、成本低廉等优点，广泛应用于汽车、工业自动化、消费类电子产品等领域。

随着科技的不断发展，磁阻传感器的性能将会得到进一步提升，应用范围也将会更加广泛。

一、引言磁检测传感器作为一种重要的检测元件，广泛应用于工业自动化、交通运输、能源、医疗等领域。

本次实训旨在通过实验，加深对磁检测传感器原理、特性、应用等方面的理解，提高实际操作能力。

以下是本次实训的详细报告。

二、实训目的1. 了解磁检测传感器的原理和分类；2. 掌握磁检测传感器的特性及参数；3. 学会磁检测传感器的安装、调试和应用；4. 提高动手实践能力和解决问题的能力。

三、实训内容1. 磁检测传感器原理及分类（1）磁检测传感器原理：磁检测传感器是利用磁效应将磁场变化转换为电信号的装置。

根据磁场变化的形式，磁检测传感器可分为霍尔效应传感器、磁阻传感器、磁敏电阻传感器等。

（2）磁检测传感器分类：① 霍尔效应传感器：利用霍尔效应将磁场变化转换为电压信号；② 磁阻传感器：利用磁阻效应将磁场变化转换为电阻信号；③ 磁敏电阻传感器：利用磁敏电阻的特性将磁场变化转换为电阻信号。

2. 磁检测传感器特性及参数（1）霍尔效应传感器特性及参数：① 零位电压：在没有磁场作用下，输出电压的大小；② 灵敏度：单位磁场强度变化引起的输出电压变化量；③ 线性度：输出电压与输入磁场强度之间的线性关系；④ 零点漂移：在一定时间内，输出电压随时间变化的大小；⑤ 工作温度范围：传感器正常工作时的温度范围。

（2）磁阻传感器特性及参数：① 零位电阻：在没有磁场作用下，输出电阻的大小；② 灵敏度：单位磁场强度变化引起的输出电阻变化量；③ 线性度：输出电阻与输入磁场强度之间的线性关系；④ 零点漂移：在一定时间内，输出电阻随时间变化的大小；⑤ 工作温度范围：传感器正常工作时的温度范围。

3. 磁检测传感器安装、调试和应用（1）安装：根据实际应用场景，选择合适的磁检测传感器，并按照说明书进行安装。

（2）调试：根据实际需求，调整传感器的参数，如灵敏度、线性度等。

（3）应用：将磁检测传感器应用于实际项目中，如电机转速检测、位置检测等。

四、实训过程1. 实验器材：霍尔效应传感器、磁阻传感器、磁敏电阻传感器、电源、信号调理电路、示波器等。

常见磁传感器及原理和应用常见的磁传感器有霍尔效应传感器、磁阻传感器、磁电传感器和磁势传感器等。

1. 霍尔效应传感器：霍尔效应传感器是一种利用霍尔效应测量磁力或磁场的传感器。

霍尔效应是一种基于洛伦兹力的现象，当导电体载流时，不同方向上的磁场将会对其产生力。

这个现象可以通过霍尔元件来检测，通过测量霍尔元件输出的电压信号来判断磁场的方向和强度。

霍尔效应传感器具有结构简单、响应速度快、精度高的特点，常用于测量电机的位置和速度、检测磁场的方向等。

2. 磁阻传感器：磁阻传感器是一种通过测量磁场对磁性材料的磁阻影响来检测磁场的传感器。

磁阻传感器通常由磁敏电阻和信号处理电路组成。

当磁敏电阻处于磁场中时，磁阻值会发生变化，通过测量磁阻值的变化可以得到磁场的信息。

磁阻传感器具有结构简单、响应速度快、精度较高以及抗干扰能力强的特点，广泛应用于汽车、电池管理系统、工业自动化等领域。

3. 磁电传感器：磁电传感器是一种利用铁电材料的磁电效应来检测磁场的传感器。

磁电效应是指铁电材料在磁场作用下会产生电场。

磁电传感器通常由铁电材料和电极组成，通过测量电极上的电压信号来判断磁场的强度和方向。

磁电传感器具有灵敏度高、响应速度快、可靠性好的特点，广泛应用于声波、振动以及磁场等测量领域。

4. 磁势传感器：磁势传感器是一种利用磁感应强度和磁导率之间关系来检测磁场的传感器。

磁势传感器通常由磁致伸缩材料和传感器芯片组成，通过测量磁致伸缩材料的长度变化来判断磁场的强度。

磁势传感器具有结构简单、响应速度快、有功耗小的特点，广泛应用于位移、振动等测量领域。

这些常见的磁传感器在工业自动化、汽车电子、消费电子等领域有着广泛的应用。

例如，在汽车电子领域中，霍尔效应传感器可以用于测量引擎的转速、车速以及车辆的位置等信息；磁阻传感器可以用于测量刹车踏板的位置、气囊部署状态等；磁电传感器可以用于测量车门开关、座椅调节器等的位置信息。

在消费电子领域中，这些磁传感器也被广泛应用于磁卡、指南针、磁力计等设备中。

磁阻传感器分类磁阻传感器是一种常见的传感器类型，可以通过测量磁场的变化来检测物体的位置、方向和运动。

它广泛应用于工业自动化、汽车电子、航空航天等领域，在现代科技发展中起到了重要作用。

磁阻传感器可以分为线性磁阻传感器和角度磁阻传感器两大类。

线性磁阻传感器主要用于测量物体的线性位移，可以将位置信息转换为电压或电流输出。

它的工作原理是利用磁阻效应，通过测量磁阻元件的电阻值变化来确定物体的位置。

线性磁阻传感器具有高精度、高灵敏度、快速响应和长寿命等优点，被广泛应用于机械运动控制、液压传动和机器人等领域。

角度磁阻传感器主要用于测量物体的角度变化，可以将角度信息转换为电压或电流输出。

它的工作原理是利用磁阻效应，通过测量磁阻元件的电阻值变化来确定物体的角度。

角度磁阻传感器具有高精度、高分辨率、低功耗和抗干扰能力强等优点，被广泛应用于航空航天、汽车电子和机器人等领域。

在线性磁阻传感器中，最常见的是磁阻刻度盘传感器。

它由一个固定的磁阻元件和一个移动的磁阻元件组成，移动的磁阻元件随着物体的位移而改变位置，从而改变电路中的电阻值。

通过测量电阻值的变化，可以确定物体的位置。

磁阻刻度盘传感器具有结构简单、易于安装和使用的优点，被广泛应用于物体位置检测和控制系统中。

在角度磁阻传感器中，最常见的是磁阻角度传感器。

它由一个固定的磁阻元件和一个旋转的磁阻元件组成，旋转的磁阻元件随着物体的角度变化而改变位置，从而改变电路中的电阻值。

通过测量电阻值的变化，可以确定物体的角度。

磁阻角度传感器具有测量范围广、分辨率高和响应速度快的优点，被广泛应用于航空航天导航系统、汽车转向控制和机器人姿态检测等领域。

除了线性磁阻传感器和角度磁阻传感器，还有一些特殊的磁阻传感器，如磁阻指南针传感器和磁阻生物传感器。

磁阻指南针传感器可以通过测量地球磁场的变化来确定方向，被广泛应用于导航系统和地理测量中。

磁阻生物传感器可以通过测量生物体内部的磁场的变化来检测生物体的健康状态和生理参数，被广泛应用于医疗诊断和生物学研究中。
