电抗器工作原理电抗器是一种用于电力系统中的无源电气元件，它能够控制电流和电压的相位关系，以及稳定电力系统的运行。
本文将详细介绍电抗器的工作原理及其在电力系统中的应用。
一、电抗器的工作原理电抗器是由线圈和铁芯组成的，线圈通常由铜线绕制而成。
电抗器有两种类型：电感电抗器和电容电抗器。
1. 电感电抗器电感电抗器是由线圈组成的，当电流通过线圈时，会在线圈中产生磁场。
根据电磁感应定律，磁场的变化会引起电感电压的产生，从而使电感电抗器能够抵抗电流的变化。
当电流增加时，电感电抗器会产生反向的电感电压，从而限制电流的增长。
同样地，当电流减小时，电感电抗器会产生正向的电感电压，从而限制电流的减小。
因此，电感电抗器能够稳定电流的变化。
2. 电容电抗器电容电抗器是由电容器组成的，电容器由两个导体板和介质组成。
当电压施加在电容器上时，会在导体板之间产生电场。
根据电场的性质，电容器会储存电荷，并产生电容电压。
当电压增加时，电容电抗器会产生正向的电容电压，从而限制电流的增长。
同样地，当电压减小时，电容电抗器会产生反向的电容电压，从而限制电流的减小。
因此，电容电抗器能够稳定电压的变化。
二、电抗器在电力系统中的应用电抗器在电力系统中有多种应用，主要包括以下几个方面：1. 无功补偿电抗器可以用于无功补偿，即通过调节电抗器的容值来控制电力系统中的无功功率。
当电力系统中存在过多的无功功率时，可以通过增加电感电抗器来吸收无功功率，从而提高功率因数。
相反，当电力系统中缺乏无功功率时，可以通过增加电容电抗器来补偿无功功率，从而提高功率因数。
通过无功补偿，可以提高电力系统的稳定性和效率。
2. 谐波滤波电抗器还可以用于谐波滤波，即通过选择合适的电感电抗器来抑制电力系统中的谐波。
谐波是电力系统中普遍存在的一种电压或电流波形的失真，它会对电力设备和电力系统的正常运行产生负面影响。
通过引入电感电抗器，可以改变电路的阻抗特性，从而抑制谐波的产生和传播，保护电力设备的安全运行。
电感式传感器的功能及测量原理电感式传感器应用的理论基础是电磁感应，即利用线圈电感或互感的改变来实现非电量测量。
依据电磁感应的原理，把被测物理量变化转换为自感系数L或互感系数M的变换。
前者称为自感式传感器，后者称为互感式传感器或变压器式传感器。
电感式传感器具有结构简单可靠、分辨率高、零点漂移小、线性度好、性能稳定、抗冲击等优点。
主要缺点是灵敏度、线性度和测量范围相互制约，传感器本身的频率响应较低，不适合快速动态测量。
在工业自动化中，广泛应用于位移、压力和流量的测量。
电感式传感器种类繁多，根据工作原理的不同可分为变磁阻式、变气隙式(自感式)、变压器式和涡流式(互感式)。
M. Faraday在其提出的电磁感应定律（1831年）指出，当一个线圈中电流i变化时，该电流产生的磁通量Φ也随之变化，因而在线圈绕组产生感应电势e，这种现象称为自感，产生的感应电势称为自感电势。
变磁阻式传感器属于自感式传感器。
这种形式的电感传感器也称为变气隙式电感传感器。
它由线圈、铁芯和衔铁 3部分组成。
铁芯和衔铁由导磁材料如硅钢片或其他合金制成，在铁芯和衔铁之间有气隙，气隙厚度为δ，被测部件与衔铁相连。
当被测部件移动时，就引起衔铁移动，气隙厚度δ随之发生改变，引起磁路中磁阻的变化，从而导致电感线圈的电感值变化，因此只要能测出电感量的变化，就能确定衔铁位移量的大小和方向，也就实现了对被测部件的测量。
差动变隙式电感传感器由两个相同的电感线圈和磁路组成。
测量时，衔铁与被测物体相连，当被测物体上下移动时，带动衔铁以相同的位移上下移动，两个磁回路的磁阻发生大小相等、方向相反的变化，一个线圈的电感量增加，另一个线圈的电感量减小，形成差动结构。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

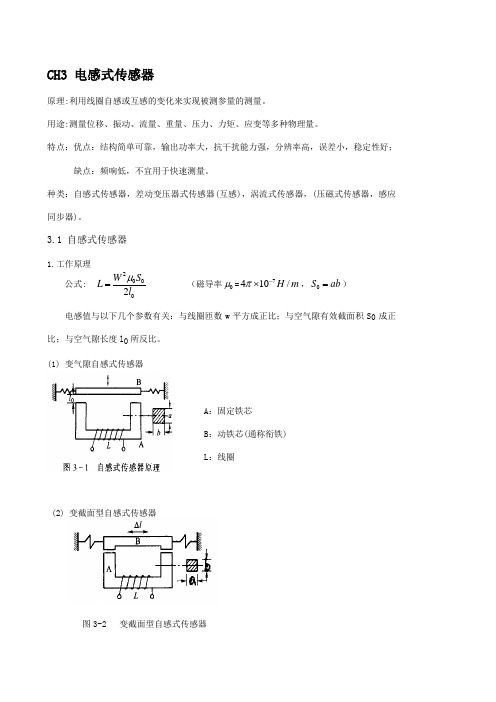

CH3 电感式传感器原理:利用线圈自感或互感的变化来实现被测参量的测量。
用途:测量位移、振动、流量、重量、压力、力矩、应变等多种物理量。
特点：优点：结构简单可靠，输出功率大，抗干扰能力强，分辨率高，误差小，稳定性好；缺点：频响低，不宜用于快速测量。
种类：自感式传感器，差动变压器式传感器(互感)，涡流式传感器，(压磁式传感器，感应同步器)。
3.1 自感式传感器1.工作原理公式:2002W SLlμ=（磁导率μ=7410/H mπ-⨯，S ab=）电感值与以下几个参数有关：与线圈匝数w平方成正比；与空气隙有效截面积S0成正比；与空气隙长度l0所反比。
(1) 变气隙自感式传感器A：固定铁芯B：动铁芯(通称衔铁)L：线圈(2) 变截面型自感式传感器图3-2 变截面型自感式传感器(3) 差动式自感式传感器图3-3 差动式自感式传感器公式:02i sU l U l ∆=⋅ s l —衔铁在中间位置时的初始间隙特性图:如果衔铁左移, Δl 为正, 如果衔铁右移, Δl 为负.2. 灵敏度及非线性气隙型传感器灵敏度： 200010[1()...]L l l L S l l l l∆∆∆==--++∆ 差动式传感器其灵敏度：200202[1()...]L l S l l∆=-++ 面积型传感器灵敏度： 3L L S x a ∆== 以上结论在满足0/1l l 时成立，此时有212S S ≈。
一般取 00.10.5,l mm = 0(0.10.2)l l ∆=从提高灵敏度的角度看，初始空气隙0l 距离应尽量小。
其结果是被测量的范围也变小。
同时，灵敏度的非线性也将增加。
如采用增大空气隙等效截面积和增加线圈匝数的方法来提高灵敏度，则必将增大传感器的几何尺寸和重量。
这些矛盾在设计传感器时应适当考虑。
与截面型自感传感器相比，气隙型的灵敏度较高。
但其非线性严重，自由行程小，制造装配困难。
因此近年来这种类型的使用逐渐减少。
差动式传感器其灵敏度与单极式比较。
电抗器工作原理一、概述电抗器是一种用于改变交流电路中电流和电压相位关系的电器元件。
它主要通过调节电路中的电感或者电容来实现对电流和电压的控制。
本文将详细介绍电抗器的工作原理及其在电路中的应用。
二、工作原理电抗器的工作原理基于电感和电容的特性。
电感是指电流通过时会产生磁场，而电容则是指电压变化时会存储电荷。
根据电感和电容的特性，电抗器可以分为电感电抗器和电容电抗器。
1. 电感电抗器电感电抗器是由线圈组成，当交流电通过线圈时，线圈内部会产生磁场。
由于磁场的存在，线圈内的电流会滞后于电压变化。
这种滞后现象导致了电流和电压之间的相位差。
电感电抗器可以通过改变线圈的电感值来调节相位差的大小。
2. 电容电抗器电容电抗器是由电容器组成，当交流电通过电容器时，电容器会存储电荷。
由于电容器的特性，电流和电压之间存在着相位差。
电容电抗器可以通过改变电容器的电容值来调节相位差的大小。
三、电抗器的应用电抗器在电路中有着广泛的应用，它可以用于电力系统、电子设备和通信系统等领域。
1. 电力系统在电力系统中，电抗器被用于调节电流和电压的相位差，以提高电网的稳定性和效率。
例如，在电力传输路线中，电抗器可以用来补偿电感和电容的影响，从而减少电流和电压的波动。
2. 电子设备在电子设备中，电抗器常用于滤波电路中。
滤波电路可以通过电感电抗器或者电容电抗器来滤除电路中的高频或者低频噪声，以保证电子设备的正常工作。
3. 通信系统在通信系统中，电抗器被用于匹配电路的阻抗。
电抗器可以调节电路中的电流和电压，以确保信号的传输质量和稳定性。
例如，在天线系统中，电抗器可以用来匹配天线的阻抗和传输线的阻抗，以提高信号的传输效果。
四、总结电抗器是一种用于改变交流电路中电流和电压相位关系的重要电器元件。
它通过调节电路中的电感或者电容来实现对电流和电压的控制。
电抗器的工作原理基于电感和电容的特性，可以分为电感电抗器和电容电抗器。
电抗器在电力系统、电子设备和通信系统等领域有着广泛的应用。
电抗器的工作原理电抗器是一种用于调节电力系统中电流和电压的电气设备。
它主要通过改变电路中的电感或者电容来实现对电流和电压的控制。
下面将详细介绍电抗器的工作原理及其在电力系统中的应用。
一、电抗器的基本原理电抗器是由线圈和磁芯构成的，其中线圈通常由铜线绕制而成。
当电抗器接入电路时，它会产生一定的电感或者电容。
电感是指电流随时间变化而产生的电磁感应现象，而电容则是指电荷在两个导体之间的存储。
通过改变电感或者电容的数值，电抗器可以对电流和电压进行调节。
二、电抗器的工作原理1. 电感电抗器的工作原理电感电抗器是通过改变电感来调节电流和电压的。
当电感电抗器接入电路时，它会产生一个与电流变化方向相反的电动势。
这个电动势会抵消电路中的电流变化，从而使得电流变化缓慢。
这样就可以实现对电流的控制。
同时，电感电抗器还可以改变电压的相位，使得电流和电压之间的相位差发生变化。
2. 电容电抗器的工作原理电容电抗器是通过改变电容来调节电流和电压的。
当电容电抗器接入电路时，它会存储电荷，并且在电流变化时释放或者吸收电荷。
这样就可以实现对电流的控制。
与电感电抗器类似，电容电抗器也可以改变电压的相位。
三、电抗器在电力系统中的应用1. 电抗器的无功补偿作用电抗器在电力系统中主要用于无功补偿。
无功功率是指电力系统中的无效功率，它不做功，但却消耗了电能。
电抗器可以通过调节无功功率的流动来实现对电力系统的无功补偿。
当电力系统中的无功功率过大时，电抗器可以吸收多余的无功功率；当电力系统中的无功功率不足时，电抗器可以向电力系统注入无功功率。
通过这种方式，电抗器可以平衡电力系统中的无功功率，提高电能的利用效率。
2. 电抗器的谐波滤波作用电力系统中存在着各种谐波，这些谐波会对电力设备和电力质量产生不利影响。
电抗器可以通过调节电感或者电容的数值来滤除谐波。
当谐波电流通过电抗器时，它会引起电抗器中的电感或者电容产生反向电动势，从而抵消谐波电流的影响。
