磁电式传感器

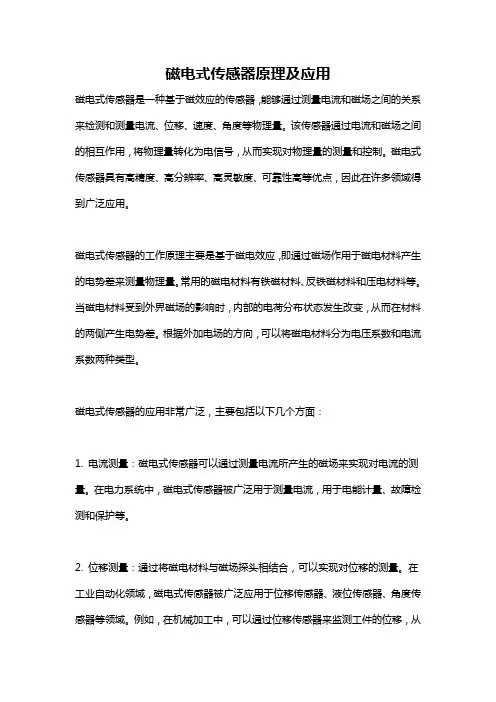

磁电式传感器原理及应用磁电式传感器是一种基于磁效应的传感器，能够通过测量电流和磁场之间的关系来检测和测量电流、位移、速度、角度等物理量。

该传感器通过电流和磁场之间的相互作用，将物理量转化为电信号，从而实现对物理量的测量和控制。

磁电式传感器具有高精度、高分辨率、高灵敏度、可靠性高等优点，因此在许多领域得到广泛应用。

磁电式传感器的工作原理主要是基于磁电效应，即通过磁场作用于磁电材料产生的电势差来测量物理量。

常用的磁电材料有铁磁材料、反铁磁材料和压电材料等。

当磁电材料受到外界磁场的影响时，内部的电荷分布状态发生改变，从而在材料的两侧产生电势差。

根据外加电场的方向，可以将磁电材料分为电压系数和电流系数两种类型。

磁电式传感器的应用非常广泛，主要包括以下几个方面：1. 电流测量：磁电式传感器可以通过测量电流所产生的磁场来实现对电流的测量。

在电力系统中，磁电式传感器被广泛用于测量电流，用于电能计量、故障检测和保护等。

2. 位移测量：通过将磁电材料与磁场探头相结合，可以实现对位移的测量。

在工业自动化领域，磁电式传感器被广泛应用于位移传感器、液位传感器、角度传感器等领域。

例如，在机械加工中，可以通过位移传感器来监测工件的位移，从而实现对机械加工的控制和调整。

3. 速度测量：磁电式传感器可以通过测量旋转物体所产生的磁场来实现对速度的测量。

在汽车行业中，磁电式传感器被广泛用于测量车速，用于车速表和巡航控制系统等。

4. 角度测量：通过将磁电材料与磁场探头结合，磁电式传感器可以实现对角度的测量。

在航空航天、机器人、自动化控制等领域，磁电式传感器被广泛应用于角度传感器、导航传感器、姿态传感器等领域。

5. 磁场测量：磁电式传感器可以通过测量磁场对磁电材料产生的电势差来实现对磁场的测量。

在地理勘测、地震监测等领域，磁电式传感器被用于测量地球磁场和地震活动等。

总之，磁电式传感器作为一种重要的传感器技术，具有广泛的应用前景。

随着科技的不断发展和进步，磁电式传感器将更加精确、灵敏地测量和控制物理量，为各个领域的发展做出更大的贡献。

一、引言磁电式传感器（magnetic-electric sensor）是一种常见的传感器类型，广泛应用于各个领域中，包括工业自动化、交通运输、机器人、医疗设备等。

磁电式传感器利用磁力与电磁感应的原理，将磁场的变化转化为电信号，从而实现对磁场强度、方向或位置的检测。

本文将详细解释磁电式传感器的工作原理，包括其基本原理、结构、工作方式以及应用领域。

二、磁电式传感器的原理1. 电磁感应原理磁电式传感器的工作原理基于电磁感应的原理。

根据法拉第电磁感应定律，当一个导体在磁力线穿过时，会在导体中产生电动势。

这种现象可以用以下公式表示：EMF = -dΦ/dt其中EMF表示电动势，Φ表示磁场通量，dt表示时间的微小变化。

根据该定律可知，当磁场强度或磁场方向发生变化时，会在导体中产生电动势。

2. 磁电效应原理磁电式传感器的核心部件是磁电材料，如铁电材料或磁电材料。

磁电材料具有磁电效应，即在外加磁场的作用下，会产生磁感应强度与电场强度之间的线性关系。

磁电效应可以通过以下公式表示：E = k * H其中E表示电场强度，k表示磁电系数，H表示磁场强度。

根据该公式可知，当磁场强度发生变化时，磁电材料会产生相应的电场强度变化。

3. 磁电式传感器的构成磁电式传感器通常由磁电材料、电极、封装以及相关电路组成。

磁电材料：磁电材料是磁电式传感器的核心部件，它通过磁电效应将磁场的变化转化为电场的变化。

常见的磁电材料包括铁电材料和磁电材料。

电极：电极用于连接磁电材料和外部电路，将磁电材料产生的电场信号引出。

封装：封装是保护磁电材料和电极的外壳，通常采用环氧树脂或金属外壳进行封装。

相关电路：相关电路包括放大电路、滤波电路和输出电路等，用于放大和处理磁电材料产生的电场信号，提供给外部电路使用。

4. 磁电式传感器的工作原理磁电式传感器的工作原理基于磁电效应和电磁感应的原理。

当存在磁场时，磁电材料会产生相应的电场变化。

根据电磁感应原理，当磁场的强度或方向发生变化时，会在磁电材料中产生电动势。

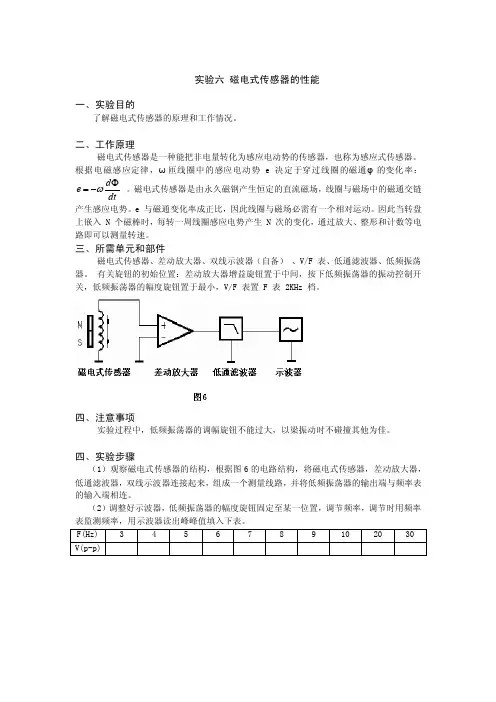

实验六 磁电式传感器的性能
一、实验目的
了解磁电式传感器的原理和工作情况。

二、工作原理
磁电式传感器是一种能把非电量转化为感应电动势的传感器，也称为感应式传感器。

根据电磁感应定律，ω匝线圈中的感应电动势 e 决定于穿过线圈的磁通φ的变化率：
d e dt
ω
Φ
=- 。

磁电式传感器是由永久磁钢产生恒定的直流磁场，线圈与磁场中的磁通交链产生感应电势。

e 与磁通变化率成正比，因此线圈与磁场必需有一个相对运动。

因此当转盘上嵌入 N 个磁棒时，每转一周线圈感应电势产生 N 次的变化，通过放大、整形和计数等电路即可以测量转速。

三、所需单元和部件
磁电式传感器、差动放大器、双线示波器（自备） 、V/F 表、低通滤波器、低频振荡器。

有关旋钮的初始位置：差动放大器增益旋钮置于中间，按下低频振荡器的振动控制开关，低频振荡器的幅度旋钮置于最小，V/F 表置 F 表 2KHz 档。

四、注意事项
实验过程中，低频振荡器的调幅旋钮不能过大，以梁振动时不碰撞其他为佳。

四、实验步骤
（1）观察磁电式传感器的结构，根据图6的电路结构，将磁电式传感器，差动放大器，低通滤波器，双线示波器连接起来，组成一个测量线路，并将低频振荡器的输出端与频率表的输入端相连。

（2）调整好示波器，低频振荡器的幅度旋钮固定至某一位置，调节频率，调节时用频率表监测频率，用示波器读出峰峰值填入下表。

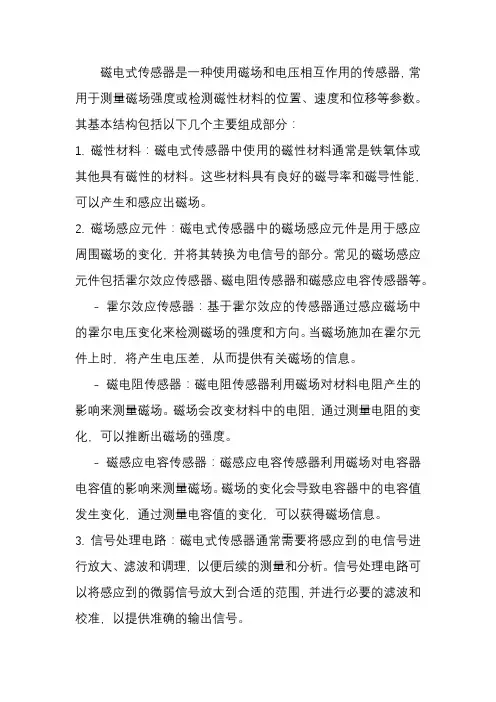

磁电式传感器是一种使用磁场和电压相互作用的传感器，常用于测量磁场强度或检测磁性材料的位置、速度和位移等参数。

其基本结构包括以下几个主要组成部分：1. 磁性材料：磁电式传感器中使用的磁性材料通常是铁氧体或其他具有磁性的材料。

这些材料具有良好的磁导率和磁导性能，可以产生和感应出磁场。

2. 磁场感应元件：磁电式传感器中的磁场感应元件是用于感应周围磁场的变化，并将其转换为电信号的部分。

常见的磁场感应元件包括霍尔效应传感器、磁电阻传感器和磁感应电容传感器等。

- 霍尔效应传感器：基于霍尔效应的传感器通过感应磁场中的霍尔电压变化来检测磁场的强度和方向。

当磁场施加在霍尔元件上时，将产生电压差，从而提供有关磁场的信息。

- 磁电阻传感器：磁电阻传感器利用磁场对材料电阻产生的影响来测量磁场。

磁场会改变材料中的电阻，通过测量电阻的变化，可以推断出磁场的强度。

- 磁感应电容传感器：磁感应电容传感器利用磁场对电容器电容值的影响来测量磁场。

磁场的变化会导致电容器中的电容值发生变化，通过测量电容值的变化，可以获得磁场信息。

3. 信号处理电路：磁电式传感器通常需要将感应到的电信号进行放大、滤波和调理，以便后续的测量和分析。

信号处理电路可以将感应到的微弱信号放大到合适的范围，并进行必要的滤波和校准，以提供准确的输出信号。

4. 输出接口：磁电式传感器的输出接口通常是电压信号或数字信号。

电压输出通常是通过模拟电路实现的，可以直接连接到外部测量设备或控制系统。

数字输出通常是通过微处理器或其他数字电路实现的，可以提供数字化的测量结果。

总之，磁电式传感器的基本结构包括磁性材料、磁场感应元件、信号处理电路和输出接口。

通过这些组成部分的协同作用，磁电式传感器能够感应和测量磁场的强度和变化，并将其转换为可用的电信号。

这使得磁电式传感器在许多应用领域中具有广泛的应用价值。

磁电式传感器磁电式传感器利用电磁感应原理将输入运动速度变换成感应电势输出，是一种有源传感器。

它不需要辅助电源，就能把被测对象的机械能转换成易于测量的电信号。

并且，它具有双向转换特性，利用其逆转换效应可构成力(矩)发生器和电磁激振器等。

有时磁电式传感器也称作电动式或感应式传感器，它只适合进行动态测量。

由于它有较大的输出功率，故配用电路较简单；零位及性能稳定；工作频带一般为10～1000Hz。

磁电式传感器的构成磁电式传感器构成：磁路系统、线圈1、磁路系统由它产生恒定直流磁场。

为了减小传感器的体积，一般都采用永久磁铁；2、线圈由它运动切割磁力线产生感应电动势。

作为一个完整的磁电式传感器，除了磁路系统和线圈外，还有一些其它元件，如壳体、支承、阻尼器、接线装置等。

磁电式传感器的原理及特性（1）工作原理磁电式传感器的工作原理如图1 所示，它主要由旋转的触发轮（被等分的齿轮盘,上面有多齿或缺齿）和相对静止的感应线圈两部分组成。

当柴油机运行时，触发轮与传感器之间的间隙周期性变化，磁通量也会以同样的周期变化，从而在线圈中感应出近似正弦波的电压信号。

（2）输出特性由磁电式传感器工作原理可知，其产生的交流电压信号的频率与齿轮转速和齿数成正比。

在齿数确定的情况下，传感器线圈输出的电压频率正比于齿轮的转速，其关系为式中，n 为发动机转速，r/ s；z 为触发轮被等分的齿数；f 为磁电式传感器的输出信号频率，Hz 。

磁电式传感器的输出电压不仅与传感器和触发轮间的间隙（ d ）有关,而且与n 有关。

为了设计合理的磁电式传感器信号处理模块，本研究在不同的d 以及n 条件下,通过大量的试验测出传感器的输出电压特性。

图2 为不同的n 条件下,7 X 传感器输出峰值电压与d 的关系;图3 为在不同的d 条件下,7 X 传感器输出峰值电压与n 的关系。

48X 传感器输出峰值电压信号特征也如此。

从图中可看出,在同一d 条件下,传感器输出的峰值电压随n 升高而增大；在同一n 条件下,d 越小, 其输出峰值电压越高。
