负荷计算书(变压器容量选择)

有功功率：在交流电路中，凡是消耗在电阻元件上、功率不可逆转换的那部分功率（如转变为热能无功功率:无功功率是交流电路中由于电抗性元件（指纯电感或纯电容）的存在，而进行可逆性转视在功率:它通常用来表示交流电源设备（如变压器）的容量大小。

交流电源所能提供的总功率，
为热能、光能或机械能）称为有功功率
逆性转换的那部分电功率，它表达了交流电源能量与磁场或电场能量交换功率，称之为视在功率或表现功率，在数值上是交流电路中电压与电流的。

变压器器负荷计算书变压器是电力系统中常用的重要设备之一，它主要用于改变交流电的电压。

在实际运行中，变压器的负荷计算是十分重要的，它能够帮助我们准确估计变压器的负载情况，从而保证变压器的安全稳定运行。

变压器的负荷计算一般包括两个方面，即额定负荷计算和过负荷运行计算。

首先是额定负荷计算。

额定负荷是指变压器在额定条件下能够正常运行的负荷。

根据电力系统中的电压和电流关系以及变压器的额定容量，可以通过以下公式计算变压器的额定负荷：额定负荷 = 变压器的额定容量× 变压器的额定电流在进行额定负荷计算时，需要考虑变压器的功率因数和负载率。

功率因数是指负载电流和电压之间的相位差，通常用角度值表示。

负载率是指变压器实际负荷与额定负荷之比，其计算公式为：负载率 = 变压器实际负荷 / 变压器的额定容量通过对变压器的额定负荷计算，可以评估变压器在额定条件下的运行能力，为电力系统的正常运行提供基础。

其次是过负荷运行计算。

过负荷运行是指变压器在短时间内承受超过额定负荷的负荷运行。

变压器的过负荷运行能力是根据变压器的设计和制造工艺来确定的，一般可以在变压器的技术资料中找到相关信息。

过负荷运行计算主要考虑变压器的温升和负载率，通过以下公式进行计算：温升 = 变压器的过负荷运行能力× 负载率温升是指变压器在过负荷运行条件下的温度升高值，当温升超过变压器的设计要求时，可能会导致变压器过热甚至损坏。

因此，在实际运行中，需要根据变压器的过负荷运行能力和负载率进行合理的负荷分配，以保证变压器的安全运行。

除了额定负荷计算和过负荷运行计算外，还需要考虑变压器的冷却方式和环境温度对负荷计算的影响。

不同的冷却方式和环境温度会影响变压器的散热效果，从而影响变压器的负荷能力。

因此，在进行负荷计算时，需要综合考虑这些因素，并根据实际情况进行调整。

变压器的负荷计算是确保变压器安全稳定运行的重要环节。

通过合理的负荷计算，可以评估变压器的额定负荷和过负荷运行能力，为电力系统的正常运行提供保障。

建筑工地用电负荷计算及变压器容量计算与选择（教材版）一、土建施工用电的需要系数和功率因数用电设备名称用电设备数量功率因数（cosφ）［tgφ］需用系数（K η)混凝土搅拌机及砂浆搅拌机 10以下0。

65 【1。

17】0。

710～30 0.65 0.630以上0。

6 【1.33】0.5 破碎机、筛洗石机10以下0.75 【0。

88】0。

7510～50 0.7 【1。

02】0。

7 点焊机 0.6 0。

43～1对焊机 0。

7 0.43～1皮带运输机 0。

75 0.7提升机、起重机、卷扬机10以下0.65 0.2振捣器0。

7 0.7仓库照明1。

0【0.0】0.35户内照明 0。

8户外照明1【0】 0。

35说明：需要系数是用电设备较多时的数据。

如果用电设备台数较少,则需要系数可以行当取大些.当只有一台时，可取1。

二、实例：某建筑工地的用电设备如下，由10KV电源供电，试计算该工地的计算负荷并确定变压器容量及选择变压器.用电设备名称用电设备数量（台数）功率（KW) 备注混凝土搅拌机 4 10砂浆搅拌机 4 4.5皮带运输机 5 7 有机械联锁升降机 2 4.5塔式起重机 2 7.51 221 35JC=40%电焊机 5 25 JC=25%单相，360V照明 20分别计算各组用电设备的计算负荷：1、混凝土搅拌机:查表，需用系数Kη=0。

7，cosφ=0。

68，tgφ=1.08PC:有功计算负荷，QC：无功计算负荷,Pe：设备容量PC1=Kη×∑Pe1=0。

7×（10×4）=28KWQC1= PC1×tgφ=28×1。

08=30.20KVAR2、砂浆搅拌机组：查表，需用系数Kη=0。

7，cosφ=0.68，tgφ=1。

08PC2=Kη×∑Pe2=0。

7×（4。

5×4）=12。

6KWQC2= PC2×tgφ=12。

6×1.08=13。

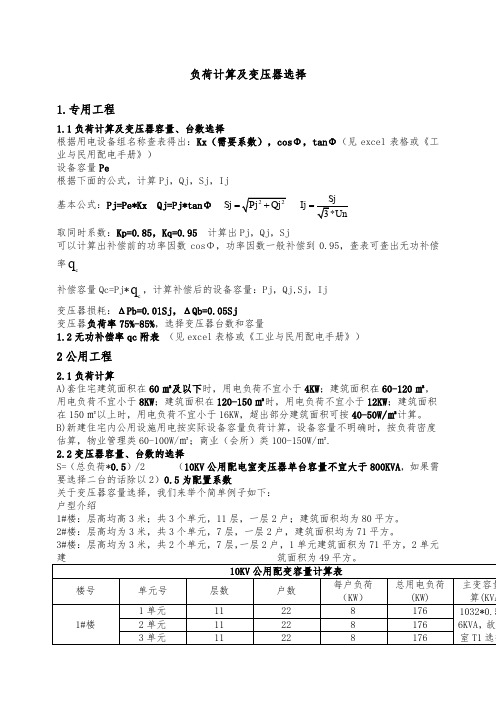

负荷计算及变压器选择1.专用工程1.1负荷计算及变压器容量、台数选择根据用电设备组名称查表得出：Kx （需要系数），cos Φ，tan Φ（见excel 表格或《工业与民用配电手册》）设备容量Pe根据下面的公式，计算Pj ，Qj ，Sj ，Ij基本公式：Pj=Pe*Kx Qj=Pj*tan Φ 22Sj Pj Qj =+ 3*Sj Ij Un= 取同时系数：Kp=0.85，Kq=0.95 计算出Pj ，Qj ，Sj可以计算出补偿前的功率因数cos Φ，功率因数一般补偿到0.95，查表可查出无功补偿率q c补偿容量Qc=Pj*q c，计算补偿后的设备容量：Pj ，Qj,Sj ，Ij 变压器损耗：ΔPb=0.01Sj ，ΔQb=0.05Sj变压器负荷率75%-85%，选择变压器台数和容量1.2无功补偿率qc 附表 （见excel 表格或《工业与民用配电手册》）2公用工程2.1负荷计算A)套住宅建筑面积在60㎡及以下时，用电负荷不宜小于4KW ；建筑面积在60-120㎡，用电负荷不宜小于8KW ；建筑面积在120-150㎡时，用电负荷不宜小于12KW ；建筑面积在150㎡以上时，用电负荷不宜小于16KW ，超出部分建筑面积可按40-50W/㎡计算。

B)新建住宅内公用设施用电按实际设备容量负荷计算，设备容量不明确时，按负荷密度估算，物业管理类60-100W/㎡；商业（会所）类100-150W/㎡.2.2变压器容量、台数的选择S=（总负荷*0.5）/2 （10KV 公用配电室变压器单台容量不宜大于800KVA ，如果需要选择二台的话除以2）0.5为配置系数关于变压器容量选择，我们来举个简单例子如下：户型介绍1#楼：层高均高3米；共3个单元，11层，一层2户；建筑面积均为80平方。

2#楼：层高均为3米，共3个单元，7层，一层2户，建筑面积均为71平方。

3#楼：层高均为3米，共2个单元，7层，一层2户，1单元建筑面积为71平方，2单元建 筑面积为49平方。

用电负荷计算书工程名:《民用建筑电气设计规范》JGJ 16-2008:参考手册：《工业与民用配电设计手册》第三版:用电负荷统计表：变压器S1的回路:北教学楼、综合楼、南教学楼、实验楼、室外、消防设备、中心机房用电S1负荷:【计算公式】：Pc = Kp * ∑(Kd * Pn)Qc = kq * ∑(Kd * Pn * tgΦ)Sc = √(Pc * Pc + Qc * Qc)Ic = Sc / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pc: 333.45无功功率Qc: 158.77视在功率Sc: 369.32有功同时系数kp：0.90无功同时系数kq：0.97计算电流Ic: 561.12总功率因数: 0.83有功负荷系数α：0.80无功负荷系数β：0.80补偿前功率因数COSφ1: 0.83补偿后功率因数COSφ2: 0.92计算补偿容量QC1: 66.87(kvar)实际补偿容量QC2: (kvar)【计算过程(加入补偿容量)】：Pc = Kp * ∑(Kd * Pn)=333.45(kW)Qc = kq * ∑(Kd * Pn * tgΦ) - QC1 =158.77(kvar)Sc = √(Pc * Pc + Qc * Qc)=369.32(kVA)Ic = Sc / (√3 * Ur)=561.12(A)【补偿容量】：COSφ1 =1/√[1+（β* Qc/α* Pc）2] =0.83COSφ2=0.92QC1=α* Pc*（tgφ1- tgφ2）=66.87【变压器容量】：变压器系列：SCB11 10系列负荷率：70额定容量：630（kW）负荷计算表变压器S1的回路:S1负荷:【计算公式】：Pc = Kp * ∑(Kd * Pn)Qc = kq * ∑(Kd * Pn * tgΦ)Sc = √(Pc * Pc + Qc * Qc)Ic = Sc / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pc: 395.44无功功率Qc: 192.20视在功率Sc: 439.68有功同时系数kp：0.80无功同时系数kq：0.80计算电流Ic: 668.02总功率因数: 0.85有功负荷系数α：0.85无功负荷系数β：0.80补偿前功率因数COSφ1: 0.86补偿后功率因数COSφ2: 0.92计算补偿容量QC1: 52.87(kvar)实际补偿容量QC2: (kvar)【计算过程(加入补偿容量)】：Pc = Kp * ∑(Kd * Pn)=395.44(kW)Qc = kq * ∑(Kd * Pn * tgΦ) - QC1 =192.20(kvar)Sc = √(Pc * Pc + Qc * Qc)=439.68(kVA)Ic = Sc / (√3 * Ur)=668.02(A)【补偿容量】：COSφ1 =1/√[1+（β* Qc/α* Pc）2] =0.86COSφ2=0.92QC1=α* Pc*（tgφ1- tgφ2）=52.87【变压器容量】：变压器系列：S11 10系列负荷率：80额定容量：630（kVA）。

用电负荷计算书工程名:计算者:计算时间:参考标准：《民用建筑电气设计规范》JGJ/T 16-92:参考手册：《工业与民用配电设计手册》第三版:用电设备组名称总功率需要系数功率因数额定电压设备相序视在功率有功功率无功功率计算电流10MWL1 1339.00 0.60 0.80 380 三相1004.25 803.4602.551525.8010MWL2 181 0.60 0.80 380 三相135.75 108.681.45 206.2510MWL3 201.00 0.60 0.80 380 三相150.75 120.690.45 229.0410MWLE1 30 1.00 0.80 380 三相37.50 30.00 22.50 56.98 10MWLE2 12 1.00 0.80 380 三相15.00 12.00 9.00 22.79 10MWLE3 12 1.00 0.80 380 三相15.00 12.00 9.00 22.79 10MWLE4 18 1.00 0.80 380 三相22.50 18.00 13.50 34.19 10MWLE5 15.00 1.00 0.80 380 三相18.75 15.00 11.25 28.4910MWP1 112.12 1.00 0.60 380 三相186.87 112.12149.49283.9110MWP2 1.12 1.00 0.60 380 三相 1.87 1.12 1.49 2.84 10MWP3 29.25 1.00 0.60 380 三相48.75 29.25 39.00 74.07 10MWP4 23.25 1 0.60 380 三相38.75 23.25 31.00 58.87 10MWP5 8.25 1 0.60 380 三相13.75 8.25 11.00 20.89总负荷:【计算公式】：Pjs = Kp * ∑(Kx * Pe)Qjs = kq * ∑(Kx * Pe * tgΦ)Sjs = √(Pjs * Pjs + Qjs * Qjs)Ijs = Sjs / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pjs: 1164.23无功功率Qjs: 1039.54视在功率Sjs: 1560.79有功同时系数kp：0.90无功同时系数kp：0.97计算电流Ijs: 2371.38总功率因数: 0.75有功补偿系数α：0.75无功补偿系数β：0.80补偿前功率因数COSφ1: 0.75补偿后功率因数COSφ2: 0.9无功补偿容量QC: 544.98【计算过程】：Pjs = Kp * ∑(Kx * Pe)=1164.23(kW)Qjs = kq * ∑(Kx * Pe * tgΦ)=1039.54(kvar)Sjs = √(Pjs * Pjs + Qjs * Q js)=1560.79(kVA)Ijs = Sjs / (√3 * Ur)=2371.38(A)【变压器容量】：变压器系列：S9 额定容量：1600（KW）【补偿容量】：COSφ1 =1/√[1+（β* Qjs/α* Pjs）2] =0.75COSφ2=0.9QC=α* Pjs*（tgφ1- tgφ2）=544.98。

电气专业计算书住宅楼电气专业计算书选用箱式变电站。

变压器Se：400KV AI js=23A进户电缆选用：YJV22-3x70mm2进户负荷开关：FLN36-12D/125A-20电流互感器：50/5A低压部分：（0.4仟伏）一、变压器的选择：住宅用电负荷: Pe=482KW Kc=0.4 Pjs=193KW其他用电负荷: Pe=132KW Kc=0.8 Pjs=106KW用电总负荷: ∑Pjs=298KW电容器补偿：Q补=120Kvar补偿后：COSφ=0.94 Sjs=298÷0.94=316KV A选择1台SC9-10KV/0.4KV-400KV A变压器变压器的负载率：η=316÷400=79%二、应急发电机的选择：用电负荷: Pe=133KW Kc=0.8 Pjs=106KW 选择一台DY100B 双电源切换开关选择：BYQ2-225配出电缆：ZR-YJV-0.6KV-3x70+1x35 SC80三、低压母线配电回路的选择：(正常母线)1、1单元2~7层住宅用电（WL1）：Pe= 126KW Kc=0.6 COSφ=0.8 Ijs=144A断路器选择：NZM6-200电流互感器：200/5A出线选择：YJV-0.6KV- 3x70+1x35 SR,FC,SC80 2、1单元8~14层住宅用电（WL2）：Pe= 115KW Kc=0.6 COSφ=0.8 Ijs=131A断路器选择：NZM6-200电流互感器：200/5A出线选择：YJV-0.6KV- 3x70+1x35 SR,FC,SC80 3、消防泵（WL3）：Pe= 30KW Kc=1 COSφ=0.8 Ijs=61A断路器选择：NZM6-125电流互感器：100/5A出线选择：ZR-YJV-0.6KV-3x35+1x16 SC80 4、2单元2~7层住宅用电（WL5）：Pe= 126KW Kc=0.6 COSφ=0.8 Ijs=144A断路器选择：NZM6-200电流互感器：200/5A出线选择：YJV-0.6KV- 3x70+1x35 SR,FC,SC80 5、2单元8~14层住宅用电（WL6）：Pe= 115KW Kc=0.6 COSφ=0.8 Ijs=131A断路器选择：NZM6-200电流互感器：200/5A出线选择：YJV-0.6KV- 3x70+1x35 SR,FC,SC80 6、1单元电梯（WL7）：Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A断路器选择：NZM6-80电流互感器：100/5A出线选择：ZR-YJV-0.6KV-5x16 SR,FC,SC80 7、2单元电梯（WL8）：Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A断路器选择：NZM6-80电流互感器：100/5A出线选择：ZR-YJV-0.6KV-5x16 SR,FC,SC80 8、1单元屋顶用电（WL9）：Pe= 7KW Kc=1 COSφ=0.8 Ijs=14A断路器选择：NZM4-32电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 9、2单元屋顶用电（WL10）：Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A断路器选择：NZM4-25电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 10、潜污泵（WL11）：Pe= 8KW Kc=1 COSφ=0.8 Ijs=15A断路器选择：NZM4-32电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 11、消防控制室（WL12）：Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A断路器选择：NZM4-25电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 应急母线1、生活泵（WE1）：Pe= 37KW Kc=1 COSφ=0.8 Ijs=72A断路器选择：NZM6-125电流互感器：100/5A出线选择：ZR-YJV-0.6KV-3x35+1x16 SC80 2、消防泵（WE2）：Pe= 30KW Kc=1 COSφ=0.8 Ijs=61A断路器选择：NZM6-125电流互感器：100/5A出线选择：ZR-YJV-0.6KV-3x35+1x16 SC80 3、1单元电梯（WE3）：Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A断路器选择：NZM6-80电流互感器：100/5A出线选择：ZR-YJV-0.6KV-5x16 SR,FC,SC80 4、2单元电梯（WE4）：Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A断路器选择：NZM6-80电流互感器：100/5A出线选择：ZR-YJV-0.6KV-5x16 SR,FC,SC80 5、室外园林照明（WE5）：Pe= 20KW Kc=1 COSφ=0.8 Ijs=38A断路器选择：NZM6-63电流互感器：100/5A6、楼梯间及架空层照明（WE6）：Pe=12KW Kc=1 COSφ=0.8 Ijs=23A断路器选择：NZM4-32电流互感器：50/5A出线选择：ZR-YJV-0.6KV-3x6 SR,FC,SC32 7、潜污泵（WE7）：Pe= 8KW Kc=1 COSφ=0.8 Ijs=15A断路器选择：NZM4-32电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 8、2单元屋顶用电（WE8）：Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A断路器选择：NZM4-25电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 9、1单元屋顶用电（WE9）：Pe= 7KW Kc=1 COSφ=0.8 Ijs=14A断路器选择：NZM4-32电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 10、消防控制室（WE10）：Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A断路器选择：NZM4-25电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 其他配电箱负荷计算见相应系统图。

变压器负荷计算及选型
一、变压器负荷计算
1、基于标准的变压器负荷计算
根据变压器功率、电压、频率等参数，给变压器的额定容量为15KVA，负荷电流是：
变压器容量的确定根据其输入输出电压、输入输出电流、保护等等，
变压器的负荷电流一般不超过额定容量的80％，所以最大负荷电流计算
结果是：
62.56A×80％=50.04A
2、基于实际用电情况的变压器负荷计算
实际用电情况的变压器负荷计算，应根据实际来确定具体的负荷电流，如20KVA变压器，负荷电流是：
负荷电流=20KVA÷（380V×1.732）=50.35A
负荷电流不宜超过额定负荷的80％，应将最大负荷电流控制在
50.35A的80％以下
最大负荷=50.35A×80％=40.28A
二、变压器的选型
变压器的选型，是根据所计算出来的最大负荷电流，合理确定变压器
容量的大小，一般可根据变压器功率、电压、频率等参数，变压器的容量
确定为负荷电流的1.25倍。

比如本案例中，要求最大负荷电流为40.28A，那么算出变压器容量可为：
变压器容量=40.28A×1.25=50.35KVA（最佳变压器容量60KVA）
变压器选型完成。
