变压器容量大小选择

主变压器容量的选择原则主变压器是电力系统中的重要设备，负责将发电厂输送的高压电能变压为适合输送和使用的低压电能。

主变压器容量的选择是一个重要的决策，它直接影响到电力系统的可靠性、经济性和安全性。

下面将介绍主变压器容量选择的一些原则。

1.负载需求主变压器容量的选择首先应满足负载需求。

负载需求是指系统中各个用户的用电需求，包括瞬时负荷和持续负荷。

瞬时负荷是指短时间内出现的高峰负荷，如电动机启动时的冲击负荷；持续负荷是指长时间内持续存在的负荷，如照明、空调等。

根据负载需求的峰值和平均值，确定主变压器容量的最低值。

2.系统短路容量主变压器容量的选择还应考虑系统的短路容量。

短路容量是指系统中电源端到短路点之间的电流能力，它影响到短路故障时的电流限制和保护设备的选择。

主变压器容量应满足系统的短路容量要求，保证系统在短路时能够正常运行，并提供足够的电流保护。

3.资金投入主变压器容量的选择还受到资金投入的限制。

主变压器是一项重要的固定资产，其价格随容量的增加而增加。

因此，在选择主变压器容量时，需要综合考虑资金投入和经济效益，选择最经济的容量。

一般来说，容量较小的主变压器初始投资较低，但随着负荷的增加，可能需要增加或更换主变压器，增加运行成本和维护成本。

容量较大的主变压器初始投资较高，但能够满足较长时间内的负荷需求，降低运行成本和维护成本。

4.可靠性要求主变压器容量的选择还应考虑系统的可靠性要求。

可靠性是指系统在规定的时间内连续运行的能力。

主变压器是电力系统的重要组成部分，其可靠性直接影响到系统的可靠性。

一般来说，容量较小的主变压器运行时负荷较大，容易过载；容量较大的主变压器运行时负荷较低，可靠性较高。

因此，在选择主变压器容量时，需要综合考虑系统的可靠性要求，选择适合的容量。

5.未来发展预测综上所述，主变压器容量的选择应综合考虑负载需求、系统短路容量、资金投入、可靠性要求和未来发展预测等因素。

选择主变压器容量的原则可以归纳为以下几点：1.负载需求：根据系统的负载需求确定主变压器的容量。

变压器容量的选择电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。

所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。

一、台数选择变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。

当符合下列条件之一时，宜装设两台及以上变压器：1.有大量一级或二级负荷在变压器出现故障或检修时，多台变压器可保证一、二级负荷的供电可靠性。

当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必须有足够容量的联络电源作为备用。

2.季节性负荷变化较大根据实际负荷的大小，相应投入变压器的台数，可做到经济运行、节约电能。

3.集中负荷容量较大虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。

当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负荷分别由不同的变压器供电，以方便备用电源的切换。

二、容量选择变压器容量的选择，要根据它所带设备的计算负荷，还有所带负荷的种类和特点来确定。

首先要准确求计算负荷，计算按照变压器的负荷率一般取70%~85%（这里取70%）进行这时可以算出有补偿装置后，变压器所选的容量为：204/0.7=291.4因此可以用315kvA的变压器就可以了。

由此可见，利用无功补偿提高功率因数，可以减少投资和节约有色金属，对整个供电系统大有好处。

综上所述，电力变压器的选择取决于计算负荷，而计算负荷又与系统中的负荷大小和负荷特性以及系统中的功率补偿装置有关。

了解了这两点，可以根据实际情况灵活选择变压器的容量，电力变压器在运行中，其负荷总是变化的，在必要时允许过负荷运行，但是，对室内变压器，过负荷不得超过20%；对室外变压器，过负荷不得超过30%。

变压器的容量等级（单位KVA）：30KVA、50KVA、63KVA、80KVA、100KVA、125KVA、160KVA、200KVA、250KVA、315KVA、400KVA、500KVA、630KVA、800KVA、1000、1250、1600、2000KVA、2500KVA等。

变压器容量的选择近年来，随着人民生活水平不断提高，住宅建设高速增长，出现了大量成片的住宅小区，加之大量私营企业的增加，变压器容量的选择不能仅仅是所有负荷的百分之几，负荷预测就显得更为重要。

1 住宅用电负荷预测需用系数法:依据人们的生活习惯，可能使用的电气设备有:灯具300W、音响600W、电视机400W、冰箱200W、微波炉或电饭煲1800W、饮水机100W、抽油烟机200W、洗衣机200W、热水器1500W、空调2500W、其它未知设备600W，合计8400W。

有些大型住宅的居民还增加空调、电视机、或双卫生间，用电容量将大幅增加，约为16 000W。

据统计，居民用电的最大负荷出现在夏季19~22 时间段，这时用电负荷约为3800W，是用电设备容量的45%，所以需用系数为0.45。

一般住宅的计算负荷取3800W，大一些住宅取9500W。

Pjs=KxPs Pjs---计算负荷 Ps---设备容量单位面积法：按《中华人民共和国电力法》、《电力供应与使用条例》有关规定，一户一表工程应满足居民用电在30-50年内增长达到中等电气化的目标。

住宅用电中等电气化水平是在普及电视机、洗衣机、电冰箱、电饭煲等家用电器的基础上，考虑空调或电热器进入居民家庭，炊事用具初步电气化，每户住宅日均用电水平达到7~20kwh。

根据经济发展水平和居民用电消费结构的不同，一户一表进户线及户内配线的改造应能保障今后30~50 年内不再改造，其供电能力达到4~10KW的水平、最低不低于50W/m2 的居民小区用电设计标准。

Pjs=ρ×S ρ---建筑面积的负荷密度，即50W/m22 变压器的选择同时系数法:Pjs=KΣKxPs KΣ---同时系数住宅小区内居民由于作息时间不同，同时系数偏小，取同时系数一般为50 户以下0.55、50～100 户为0.45、100～200 户0.40、200 户以上取0.35。

由于居民用电基本没有无功补偿，取负荷功率因数0.7。

30、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600、2000、2500、3150、4000、5000、6300、8000、10000、12500、16000、20000、25000、31500、40000、50000、63000、90000、120000、150000、180000、260000、360000、400000kVA。

通常，容量为630KVA及以下的变压器统称为小型变压器；800~6300KVA的变压器称为中型变压器；8000~63000KVA的变压器称为大型变压器；90000KVA以上的变压器称为特大型。

变压器容量的选择对综合投资效益有很大影响。

变压器容量选得过大，出现“大马拉小车”的现象，不仅一次性投资大，空载损耗也大，变压器容量选的过小，变压器负载损耗增大，经济上不合理，技术上也不可行。

变压器的最佳负载率（即效率最高时的负载率），不是在额定状态下，而是在40%~70%之间。

负载率过高，损耗明星增大；另一方面，由于变压器容量与裕度小，负荷稍有增加，便需要更换大容量箱变，频繁增容势必会增加投资，影响供电。

选择变压器容量，要以现有的负荷为依据，适当考虑负荷发展，选择电压器容量可以按照5年电力发展计划确定。

变压器容量的选择变压器容量的选择变压器的容量等级（单位KVA）：30KVA、50KVA、63KVA、80KVA、100KVA、125KVA、160KVA、200KVA、250KVA、315KVA、400KVA、500KVA、630KVA、800KVA、1000 KVA、1250 KVA、1600 KVA、2000KVA、2500KVA等。

通常，容量为630KVA及以下的变压器统称为小型变压器；800~6300KVA的变压器称为中型变压器；8000~63000KVA的变压器称为大型变压器；90000KVA以上的变压器称为特大型。

常用变压器有：160KVA、250KVA、400KVA、500KVA、630KVA、800KVA、1000KVA、1250KVA、1600KVA等，还有更大的。

输入端电压常用有：220KV、110KV、35KV、10KV。

输出端电压有：35KV、10KV、6KV，0.4KV。

常用是输入、输出电压是10KV / 0.4KV。

电压等级是由当地的供电线路所决定的。

规格按电压来说分36伏,110伏,0.4千伏, 6千伏,10千伏,22千伏,35千伏,110千伏,220千伏,350千伏,200千伏,500千伏,250千伏,600千伏。

额定容量就是变压器的视在功率，它表示在额定条件下，变压器输出功率的能力。

10KV级的标准容量（单位KVA）：30KVA、50KVA、63KVA、80KVA、100KVA、125KVA、160KVA、200KVA、250KVA、315KVA、400KVA、500KVA、630KVA、800KVA、1000KVA、1250KVA、1600KVA、2000KVA、2500KVA。

电力变压器产品型号其它的字母排列顺序及含义。

（１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。

（２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。

（３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。

整流变压器大小标准整流变压器是电力设备中常见的一种，主要用于改变交流电压，将其转换成直流电。

其中的大小标准指的是整流变压器的尺寸和额定容量。

这篇文章将分步骤为大家讲解整流变压器大小标准。

一、确定整流变压器的额定容量整流变压器的额定容量指的是其可以承载的最大电量，通常以千瓦（kVA）为单位。

确定整流变压器的额定容量需要考虑以下几个因素：1.直流负载的总功率需要根据所需的直流负载总功率来选取适当的整流变压器额定容量。

通常情况下，额定容量应大于直流负载总功率的1.2-1.5倍。

2.电路的最大电流整流变压器电路中的电流也是影响额定容量的重要因素。

根据电路的最大电流来选择适当的额定容量。

3.交流输入电压和频率整流变压器的额定容量还需要根据输入电压和频率来确定，因为这些参数可以影响到整流变压器的效率和负载能力。

二、选取适当的整流变压器尺寸整流变压器的尺寸主要包括外形尺寸和重量两个方面。

1.外形尺寸外形尺寸是整流变压器大小标准中的一项关键指标。

在选择整流变压器时，需要考虑安装场所的实际情况，以及与其他设备的配合。

通常情况下，整流变压器应尽可能小型化，以节省空间并方便布局。

2.重量整流变压器的重量也是其重要的尺寸标准之一。

重量与额定容量、外形尺寸等因素有关。

一般来说，整流变压器的重量越轻，其运输、安装和维护也就越方便。

三、考虑具体应用情况在选择整流变压器大小标准时，还需要考虑使用条件与实际应用情况的匹配度。

比如，如果整流变压器需要用于高温、高海拔等恶劣环境下，需要选择具有相应特殊功能的变压器。

同时，还需要考虑围绕电源系统的配套部件，如保护装置、控制器、温度计等等。

总结：整流变压器大小标准是根据实际应用情况来选择的。

首先需要根据电路的最大电流、直流负载的总功率、输入电压和频率等因素确定额定容量；其次在最大限度内遵循小型化原则，选取适当的整流变压器尺寸；最后需要考虑配合应用的实际条件，如使用环境、配套部件等因素。

精心整理变压器容量大小选择一、按变压器的效率最高时的负荷率βMS=Pjs/βb ×cos φ2(KVA) (1)式中Pjs ——建筑物的有功计算负荷KW;cos φ2——补偿后的平均功率因数，不小于0.9;bβb=βM=Po/PKH (2) 式中Po ——变压器的空载损耗;PKH ——然而高层建筑中设备用房多设于地下层，为满足消防的要求，配电变压器一般选 用干式或环氧树脂浇注变压器，表一为国产SGL国产SGL 型电力变压器最佳负荷率β千伏安) 500 630 800 1000 1250 1600超过。

对于仅向排灌等动力负载供电的专用变压器，一般可按异步电动机铭牌功率的1.2倍选用变压器容量。

一般电动机的启动电流是额定电流的4~7倍,变压器应能承受住这种冲击,直接启动的电动机中最大的一台的变压器容量,一般不应超过变压器容量的30%左右。

应当指出的是：排灌专用变压器一般不应接入其他负荷，以便在非排灌期及时停运，变压器容量减少电能损失。

对于供电照明、农副业产品加工等综合用电变压器容量的选择，要考虑用电设备的同时功率，可按实际可能出现的最大负荷的1.25倍选用变压器容量。

根据农村电网用户分散、负荷密度小、负荷季节性和间隙性强等特点，可采用调容量变压器。

调容量变压器是一种可以根据负荷大小进行无负荷调整容量的变压器,它适宜于负荷季节性变化明显的地点使用。

变压器容量对于变电所或用电负荷较大的工矿企业，一般采用母子变压器供电方式，其中一台（母变压器）按最大负荷配置，另一台（子变压器）按低负荷状态选择，就可以大大提高配电变压器利用率，降低配电变压器的空载损耗。

变压器容量针对农村中某些配变一年中除了少量高峰用电负荷外，长时间处于低负荷运行状态实际情况，对有条件的用户，变压器容量也可采用母子变或变压器并列运行的供电方式。

在负荷变化较大时，根据电能损耗最低的原则，投入不同容量的变压器。

素就可以了，一般可以选0.8。

精心整理变压器容量的选择与计算电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用,对变电所主接线的形式及其可靠与经济有着重要影响.所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。

123.变压器容量的选择，要根据它所带设备的计算负荷,还有所带负荷的种类和特点来确定。

首先要准确求计算负荷,计算负荷是供电设备计算的基本依据.确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为：有功计算负荷（kw)c m d e P P K P ==无功计算负荷（kvar ）tan c c Q P ϕ=视在计算负荷（kvA ）cos cc P S ϕ=计算电流（A）c I =式中N U -—用电设备所在电网的额定电压（kv ）;，(1，因此(2qK =∑负荷C S 下变压器长期可靠运行.对仅有一台变压器运行的变电所,变压器容量应满足下列条件 考虑到节能和留有余量,变压器的负荷率一般取70%～85％。

对两台变压器运行的变电所，通常采用等容量的变压器，每台容量应同时满足以下两个条件：①满足总计算负荷70%的需要，即.0.7N T C S S ≈；②满足全部一、二级负荷()C S I+∏的需要，即.()N T C S S I+∏≥。

条件①是考虑到两台变压器运行时，每台变压器各承受总计算负荷的50%，负载率约为0。

7，此时变压器效率较高。

而在事故情况下，一台变压器承受总计算负荷时，只过载40％，可继续运行一段时间。

在此时间内,完全有可能调整生产，可切除：故可选400kvA 的变压器。

若有无功功率补偿装置，可使供电系统的电能损耗和电压损耗降低，从而可选较小容量的电力变压器。

如上例情况，在没有功率补偿装置时，功率因数为0。

794,达不到国家标准,造成电能浪费,假设要使功率因数提高到0.95,无功补偿容量Q N 。

C 应为：84.7=kvar所以经补偿后的结果为：。

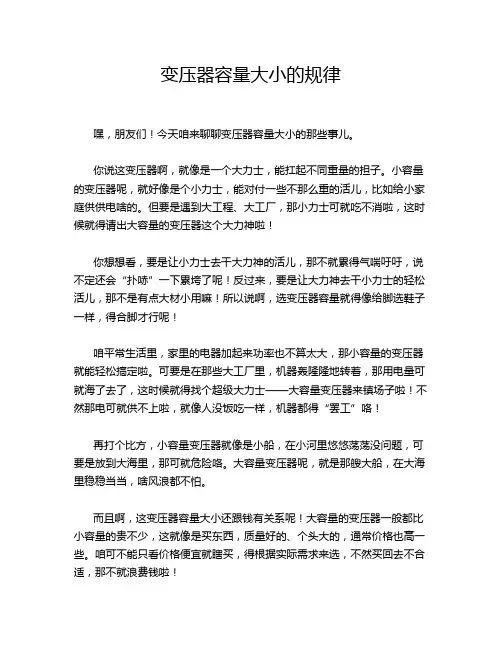

变压器容量大小的规律嘿，朋友们！今天咱来聊聊变压器容量大小的那些事儿。

你说这变压器啊，就像是一个大力士，能扛起不同重量的担子。

小容量的变压器呢，就好像是个小力士，能对付一些不那么重的活儿，比如给小家庭供供电啥的。

但要是遇到大工程、大工厂，那小力士可就吃不消啦，这时候就得请出大容量的变压器这个大力神啦！你想想看，要是让小力士去干大力神的活儿，那不就累得气喘吁吁，说不定还会“扑哧”一下累垮了呢！反过来，要是让大力神去干小力士的轻松活儿，那不是有点大材小用嘛！所以说啊，选变压器容量就得像给脚选鞋子一样，得合脚才行呢！咱平常生活里，家里的电器加起来功率也不算太大，那小容量的变压器就能轻松搞定啦。

可要是在那些大工厂里，机器轰隆隆地转着，那用电量可就海了去了，这时候就得找个超级大力士——大容量变压器来镇场子啦！不然那电可就供不上啦，就像人没饭吃一样，机器都得“罢工”咯！再打个比方，小容量变压器就像是小船，在小河里悠悠荡荡没问题，可要是放到大海里，那可就危险咯。

大容量变压器呢，就是那艘大船，在大海里稳稳当当，啥风浪都不怕。

而且啊，这变压器容量大小还跟钱有关系呢！大容量的变压器一般都比小容量的贵不少，这就像是买东西，质量好的、个头大的，通常价格也高一些。

咱可不能只看价格便宜就瞎买，得根据实际需求来选，不然买回去不合适，那不就浪费钱啦！你说要是选错了变压器容量会咋样？哎呀，那可麻烦啦！小了带不动，大了又浪费电，还多花钱。

这就好比你去参加跑步比赛，穿了双不合脚的鞋，要么太小挤脚跑不快，要么太大老掉，能舒服嘛！所以啊，咱在选变压器容量的时候可得多长几个心眼儿，好好琢磨琢磨自个儿的需求。

是小家庭用呢，还是大工厂用；是普通照明呢，还是要带动那些大家伙。

把这些都想清楚了，再去挑那个最合适的变压器容量，这样才能让电用得顺顺当当，咱也能省心省力不是？总之呢，变压器容量大小可不是随便选选就行的，得认真考虑，就像咱过日子一样，得精打细算，才能过得舒舒服服、顺顺利利的呀！可别小瞧了这事儿，不然到时候有你头疼的哟！。
