不同介质电容的识别

陶瓷电容器分类分类原因：依据材料之介电特性及产品之温度系数 (Temperature coefficient of capacitance,TCC)特性所定分为三大类。

介质材料分类：1类 (Class Ⅰ)或稱溫度補償型(temperature compensation)2类(Class Ⅱ)3类(Class Ⅲ)或稱半導體陶瓷電容器产品使用分类：温度补偿型高Q值C0G高频C0G 中高压型低感抗型片式排容1类(Class Ⅰ)： C0G或称温度补偿型(temperature compensation)，产品低介电系数，无论时间和温度如何改变，其电容量是极稳定的；正常电容量下有低介电损失及较小公差。

1类产品应用于精密计时电路、高频杂讯虑波、阻抗匹配、ESD/EMI（回声探测仪或电磁干扰）的限制。

2类（ Class Ⅱ)： X7R/X5R具有较高的介电常数，容量比1类电容器高，具有较稳定的温度特性，应用于容量范围广，稳定性要求不高的电路中，如隔直流、耦合、旁路、鉴频等电路中。

2类(Class Ⅱ)：Z5U其温度特性介于X7R和Y5V之间，容量稳定性差，对温度、电压等条件较敏感；应用于要求大容量，使用温度范围接近于室温的旁路、耦合、低直流偏压等电路中。

2类(Class Ⅱ)：Y5V是所有电容器中介电常数最大的电容器，但其容量稳定性较差，对温度、电压等条件较敏感；应用于要求大容量、温度变化不大的电路中。

3类(ClassⅢ)：或稱半導體陶瓷電容器其电容量变化相似于2类，然而此型别在客户应用上是属于非常等级。

高频类：此类介质材料的电容器为1类电容器，包括通用型高频C0G电容器和温度补偿型高频电容器，其中C0G电容器电性能最稳定，几乎不随温度、电压、时间和变化而变化。

应用于低损耗、稳定性要求高的高频电路，如虑波器，振动器和计时电路中。

温度补偿型：温度系数系列，此为1类电容器，电容量的变化与温度呈线性变化；应用于工作温度变化较大，要求高的谐振电路中，起到温度补偿之用，例电视机中的谐振器。

可编辑修改精选全文完整版1.金属化纸介质电容器：体积较小；具有一定的自我恢复能力；高频损耗较大；纸张厚度的均匀性较差，厚处绝缘电阻较大，耐压较高，薄处耐压较低；高频损耗较大，不宜在高频电路中使用。

2.瓷介质电容器：价格低廉；陶瓷绝缘性强，可制成高耐压的电容器；陶瓷地容器具有耐高温的特点，可在高达500～600℃的条件下正常工作；温度系数教广；耐酸、碱、盐及水的侵蚀；陶瓷材料正切值tgδ与频率的关系很小，因此，陶瓷电容器广泛应用于高频电路中，陶瓷的介电系数ε很大，可使得瓷介质电容器的体积可以做得很小，但由于陶瓷没有卷曲性，只能做成板式电容器，所以总的电容不大，但也有叠层的陶瓷电容器；应为陶瓷介质电容器不可卷曲，故电容器本省不带电感性，高频特性较高，瓷介质电容器的电容都比较小，一般在几pF到零点几μF之间；机械强度低，易破裂。

3.云母电容器：损耗较小；频率稳定性好，一般工作在1000HZ 20～25℃时，tgδ值也只有5×10-5～30×10-5（高频特性好），绝缘电阻较高，可高达数吉欧，一般为1000～7500M Ω；耐压最高可承受几十千伏特的高压，通常工作电压为50～5000V；电容值范围为几皮法到几微法，多为10～30000pF；体积小，几乎不存在霉、潮、湿影响电容参数的现象；工作稳定。

4.玻璃釉电容器：由于玻璃釉粉的配方不同，介质的性质也不同，总体来说，这种电容器有绝缘强度高，抗湿性能也比其他电容器好，漏电极小；损耗角正切值tgδ较小，故高频特性好；结构坚实，能耐受较高的工作温度。

5.有机薄膜（即塑料薄膜）电容器：有机薄膜电容器常用的介质材料5.1 聚苯乙烯电容器：聚苯乙烯电容器的种类有很多，有以CB11型、CB10型为代表的普通聚苯乙烯电容器；以CB14型、CB15型为代表的精密聚苯乙烯电容器；以CB40型为代表的密封金属化聚苯乙烯电容器；以CB80型为代表的高压聚苯乙烯电容器等……有很宽的耐压范围，一般耐压在30V～15kV范围内，普通聚苯乙烯电容器的额定电压一般为100V，高压可达10～40kV；聚苯乙烯的绝缘电阻很高，一般大于或等于Ω，所以漏电流很小；储电能力很强，充电后静置1000小时，仍能保持电荷量的95%；在电容器的损耗上，通常tgδ=（5～15）×，在高频工作时，损耗角的正切值将大大增加，使高频损耗加重，同时绝缘电阻大大下降，所以不宜在高频电路中使用；电容值一般为100pF～100μF；聚苯乙烯易于加工，可做成精度很高的电容器，可控制在±0.3%、±0.1%，常有误差等级为±1%、±2%、±5%、±10%、±20%等；温度系数很小，一般为-(70～200)×(1/℃)，但工作温度不应超过+70℃，生产累计温度高的电路中不宜使用这种电容器；化学性质比较稳定，介质吸收系数小于0.1%，抗酸碱腐蚀性强，耐潮湿侵蚀性好；有一定的自愈能力，能避免击穿造成的短路。

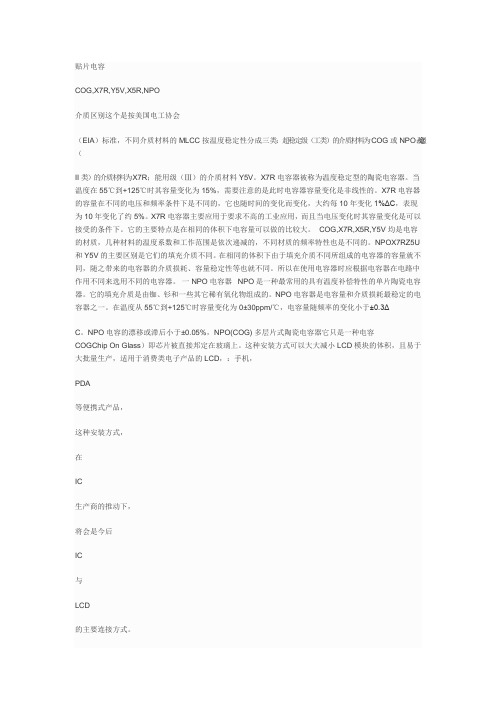

贴片电容COG,X7R,Y5V,X5R,NPO介质区别这个是按美国电工协会（EIA）标准，不同介质材料的MLCC按温度稳定性分成三类：超稳定级（工类）的介质材料为COG或NPO；稳定级（II类）的介质材料为X7R；能用级（Ⅲ）的介质材料Y5V。

X7R电容器被称为温度稳定型的陶瓷电容器。

当温度在55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。

X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。

X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。

它的主要特点是在相同的体积下电容量可以做的比较大。

COG,X7R,X5R,Y5V均是电容的材质，几种材料的温度系数和工作范围是依次递减的，不同材质的频率特性也是不同的。

NPOX7RZ5U 和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，NPO(COG) 多层片式陶瓷电容器它只是一种电容COGChip On Glass）即芯片被直接邦定在玻璃上。

这种安装方式可以大大减小LCD模块的体积，且易于大批量生产，适用于消费类电子产品的LCD，：手机，PDA等便携式产品，这种安装方式，在IC生产商的推动下，将会是今后IC与LCD的主要连接方式。

1.金属化纸介质电容器：体积较小；具有一定的自我恢复能力；高频损耗较大；纸张厚度的均匀性较差，厚处绝缘电阻较大，耐压较高，薄处耐压较低；高频损耗较大，不宜在高频电路中使用。

2.瓷介质电容器：价格低廉；陶瓷绝缘性强，可制成高耐压的电容器；陶瓷地容器具有耐高温的特点，可在高达500～600℃的条件下正常工作；温度系数教广；耐酸、碱、盐及水的侵蚀；陶瓷材料正切值tgδ与频率的关系很小，因此，陶瓷电容器广泛应用于高频电路中，陶瓷的介电系数ε很大，可使得瓷介质电容器的体积可以做得很小，但由于陶瓷没有卷曲性，只能做成板式电容器，所以总的电容不大，但也有叠层的陶瓷电容器；应为陶瓷介质电容器不可卷曲，故电容器本省不带电感性，高频特性较高，瓷介质电容器的电容都比较小，一般在几pF到零点几μF之间；机械强度低，易破裂。

3.云母电容器：损耗较小；频率稳定性好，一般工作在1000HZ 20～25℃时，tgδ值也只有5×10-5～30×10-5（高频特性好），绝缘电阻较高，可高达数吉欧，一般为1000～7500M Ω；耐压最高可承受几十千伏特的高压，通常工作电压为50～5000V；电容值范围为几皮法到几微法，多为10～30000pF；体积小，几乎不存在霉、潮、湿影响电容参数的现象；工作稳定。

4.玻璃釉电容器：由于玻璃釉粉的配方不同，介质的性质也不同，总体来说，这种电容器有绝缘强度高，抗湿性能也比其他电容器好，漏电极小；损耗角正切值tgδ较小，故高频特性好；结构坚实，能耐受较高的工作温度。

5.有机薄膜（即塑料薄膜）电容器：有机薄膜电容器常用的介质材料5.1 聚苯乙烯电容器：聚苯乙烯电容器的种类有很多，有以CB11型、CB10型为代表的普通聚苯乙烯电容器；以CB14型、CB15型为代表的精密聚苯乙烯电容器；以CB40型为代表的密封金属化聚苯乙烯电容器；以CB80型为代表的高压聚苯乙烯电容器等……有很宽的耐压范围，一般耐压在30V～15kV范围内，普通聚苯乙烯电容器的额定电压一般为100V，高压可达10～40kV；聚苯乙烯的绝缘电阻很高，一般大于或等于Ω，所以漏电流很小；储电能力很强，充电后静置1000小时，仍能保持电荷量的95%；在电容器的损耗上，通常tgδ=（5～15）×，在高频工作时，损耗角的正切值将大大增加，使高频损耗加重，同时绝缘电阻大大下降，所以不宜在高频电路中使用；电容值一般为100pF～100μF；聚苯乙烯易于加工，可做成精度很高的电容器，可控制在±0.3%、±0.1%，常有误差等级为±1%、±2%、±5%、±10%、±20%等；温度系数很小，一般为-(70～200)×(1/℃)，但工作温度不应超过+70℃，生产累计温度高的电路中不宜使用这种电容器；化学性质比较稳定，介质吸收系数小于0.1%，抗酸碱腐蚀性强，耐潮湿侵蚀性好；有一定的自愈能力，能避免击穿造成的短路。

电容种类大全一、按照结构：固定电容器、可变电容器和微调电容器。

二、按用途：高频旁路、低频旁路、去耦、滤波、调谐、高频耦合、低频耦合、小型电容器。

三、按介质材料分:气体介质电容器、无机介质电容器、有机介质电容器、液体介质电容器、复合介质电容器、电解电容器等。

、和超级电容器。

四、按封装：贴片电容器和插装电容器。

五、按极性：极性电容器和非极性电容器。

一、按照结构分类：固定电容:具有固定电容的电容器。

电容器的实际电容与标称电容的偏差称为误差，在允许的偏差范围内称为精度。

就是我们常用的各种电容。

可变电容：它由一组定片和一组动片组成，它的容量随着动片的转动可以连续改变。

把两组可变电容装在一起同轴转动，叫做双连。

可变电容的介质有空气和聚苯乙烯两种。

空气介质可变电容体积大，损耗小，多用在电子管收音机中。

聚苯乙烯介质可变电容做成密封式的，体积小，多用在晶体管收音机中。

微调电容，又叫微变电容。

在实际的电路应用中又根据其封装方式的不同分为贴片可调电容（SMD），插件可调电容（DIP）；根据制造材料的不同又可分为陶瓷可调电容，PVC 可调电容，空气可调电容等。

实际工程中很少用到可变电容和微调电容。

二、按照功能分类：1）旁路旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。

就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。

为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。

这能够很好地防止输入值过大而导致的地电位抬高和噪声。

地电位是地连接处在通过大电流毛刺时的电压降。

2）去耦去耦，又称解耦。

从电路来说，总是可以区分为驱动的源和被驱动的负载。

如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感）会产生反弹，这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是所谓的“耦合”。

电容的分类及选型知识大全电容是电子电路设计中不可缺少的元器件,在滤波、去耦、耦合以及微积分电路中具有不可代替的作用。

市场上生产电容器的厂家极多，比较著名的公司有韩国的SAMSUNG,日本的村田，美国的AVX等。

各个公司的产品都有自己的规格型号和命名方式，选用时应该到官网查找自己所需要的型号。

本文介绍的是电容的一般性分类和选购的基本指导原则，供设计者在设计时宏观把握电容的选型。

电容有多种分类方式，其中最重要的是按照介质进行分类。

因为介质直接影响电容的性能。

一、电容的分类方式1.按结构可分为：1）固定电容、2）可变电容、3）半可变电容（微调电容）顾名思义，固定电容（Fixed capacitance）的容值是固定不变的,当然，这个固定指的是相对固定，因为电容的容值随着电压和温度的改变会稍微有变动，这就是为何电容都有精度，常见的精度有5%，10%，20%等等。

可变电容（Variable capacitor）指的是容值可以改变的电容，道理如滑动变阻器一样。

可变电容多用于相位补偿电路中，例如示波器探头内的补偿电容。

半可变电容（微调电容Tuning capacitor）道理与可变电容一样，但是其电容改变范围很小，也可用于补偿电路。

2.按极性分为：1）极性电容、2）非极性电容极性电容是具有正负方向的，接反会产生严重后果，甚至是爆炸（电解电容），极性电容的容值一般比较大。

非极性电容是没有正负方向之分的，使用更加方便。

3、按照介质分类1）气体介质电容：空气电容2）电解电容：液态电解电容（如铝质电解电容）和固态电解电容（钽电容）3）无机介质电容：瓷介电容、云母电容、玻璃釉电容4）有机介质电容：①聚乙酯电容(Mylar 电容) 、金属化聚乙酯电容(MKT 电容)②聚丙烯电容(PP 电容) 、金属化聚丙烯电容(MKP 电容)③聚苯乙烯电容(PS 电容) 、聚碳酸电容、聚酯电容（涤纶电容）以上为电容分类的大体情况。

其中按照介质分类是最重要的分类方式，因为介质影响电容的性能。

电容器的定义电容器，简称电容，顾名思义，是…装电的容器‟，是一种容纳电荷的器件。

英文名称：capacitor。

一些常用的电容器如图所示。

用字母C表示。

电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。

电容器主要特性参数1、标称电容量和允许偏差标称电容量是标志在电容器上的电容量。

电容器的基本单位是法拉(F)，但是，这个单位太大，在实地标注中很少采用。

其它单位关系如下：1F=1000mF1mF=1000μF1μF=1000nF1n=1000pF电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。

精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%）一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。

2、额定电压在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。

3、绝缘电阻直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻.当电容较小时，主要取决于电容的表面状态，容量〉0.1uf时，主要取决于介质的性能，绝缘电阻越小越好。

电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。

4、损耗电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。

各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。

在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小，在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。

电容的分类、标识、及识读电容(名词解释)：由两个金属极，中间夹有绝缘材料（介质）构成。

由于绝缘材料的不同，所构成的电容器的种类也有所不同。

一、电容的分类1.按结构可分为：1）固定电容、2）可变电容、3）半可变电容（微调电容）2.按介质材料可分为：1)气体介质电容：空气电容2)电解电容：液态电解电容（如铝质电解液电容）、固态电解电容3)无机介质电容：瓷介电容、云母电容、玻璃釉电容4)有机介质电容：聚乙酯电容(Mylar电容)、金属化聚乙酯电容(MKT电容)聚丙烯电容(PP电容)、金属化聚丙烯电容(MKP电容)聚苯乙烯电容(PS电容)、聚碳酸电容、聚酯电容（涤纶电容）3.按极性分为:1)有极性电容、2)无极性电容。

二、电容的主要参数：标称容量、耐压、绝缘电阻、损耗、允许误差、温度系数、频率特性1.电容量的单位及换算关系：1F＝103mF、1mF=103μF、1μF=103 nF、1nF=103pF2.耐压单位 V（伏）：电容器在电路中能够长期稳定、可靠工作，所承受的最大直流电压。

对于结构、介质、容量相同的器件，耐压越高，体积越大。

无极性电容的耐压值有：63V、100V、160V、250V、400V、600V、1000V等有极性电容的耐压值有：（与无极性电容相比要低）4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

3.绝缘电阻：电容的是指电容器两极之间的电阻，或称漏电阻。

绝缘电阻的大小决定于电容器介质性能的好坏。

使用电容器时应选绝缘电阻大的。

绝缘电阻越小，漏电越严重，这样会影响电路的正常工作。

4.允许误差：电容器的标称容量与其实际容量之差，再除以标称容量所得的百分数，就是电容器的允许误差。

表2-1常用电容其精度等级（与电阻的表示方法相同）表2-2 电容偏差标识符号表2-3 电容标称容量系列表2-4不同类别电容的标称容量系列值5.温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。
