输送带修补材料-输送带修补材料说明书

输送带修补1. 背景介绍输送带作为一种常见的物料输送设备，在工业生产中广泛应用。

然而，由于长时间使用以及遭受物料磨损和环境变化等因素的影响，输送带很容易出现破损和损坏的情况。

为了保证生产线的连续运行和安全生产，及时进行输送带的修补是必要的。

2. 输送带修补方法2.1 破损部位检查在进行输送带修补之前，首先需要仔细检查破损部位。

常见的输送带破损形式包括裂纹、穿刺、开裂等。

对于破损程度较轻的情况，可以考虑使用胶粘剂进行简单修补。

而对于破损程度较为严重或者长时间使用导致的老化情况，可能需要更换部分输送带。

2.2 胶粘剂修补对于破损程度较轻的输送带，可以使用胶粘剂进行修补。

修补过程主要包括以下几个步骤：1.清洗破损部位：使用清洁剂或者酒精擦拭破损部位，确保其表面干净。

2.准备胶粘剂：选择适合的胶粘剂，按照说明书中的比例调配好。

3.均匀涂抹胶粘剂：使用刷子或者刮刀将胶粘剂均匀涂抹在破损部位上，确保覆盖均匀。

4.等待胶粘剂干燥：根据胶粘剂的说明，在合适的温度和湿度条件下等待胶粘剂干燥。

5.进行测试和验收：干燥后，对修补部位进行拉力测试，确保修补效果合格。

2.3 部分更换对于破损程度较严重或者长时间使用导致的老化输送带，可能需要部分更换。

更换步骤如下：1.确定需要更换的部分：通过视觉检查或者使用检测仪器确定具体需要更换的部分。

2.采购合适的输送带：根据需要更换的部分的规格和要求，采购适合的新输送带。

3.拆卸破损部分：将需要更换的部分进行拆卸，清理输送带连接部位。

4.安装新输送带：将新输送带按照规定的方法连接到输送带系统中。

5.进行测试和验收：安装完成后，进行系统测试，确保新输送带的性能正常。

3. 输送带修补的注意事项在进行输送带修补的过程中，需要注意以下几个方面：•安全注意事项：修补过程中，应注意个人安全，避免发生意外伤害。

在操作过程中，应穿戴适当的防护装备。

•修补材料选择：根据破损程度和要求选择合适的修补材料，确保修补效果符合要求。

VIF3000超级橡胶修补剂产品说明：本品是一种双组分常温快速硫化聚氨酯型橡胶修补剂。

具有良好的填充性和浇注性，修补因磨损、冲击、震动、拉伸等对皮带及橡胶件表面造成的损伤，新型专利便捷式包装，使配比更精确，使用更方便。

应用范围：①输送带接头粘接的无缝处理及破损修补。

②填充密封电缆封头及电缆外套破损修补。

③泵体、叶轮、料槽、导流板、卸料斗等橡胶抗磨涂层及衬里。

④胶辊、轮胎的修补。

产品特点：①高韧性，抗磨损，是普通橡胶的3-5倍。

②耐油，耐老化，耐臭氧及辐射。

③优异的耐水解性，可长期在潮湿工况下使用。

④阻燃，耐高温，适合煤矿井下作业。

⑤专利包装，使配比更准确，混合均匀无气泡。

⑥符合SGS环保要求。

使用方法：①将破损或粘接处切割或打磨出新的界面，除去灰尘、杂屑及油污。

②用橡胶底涂剂MR001处理修补表面，粘接效果会好很多。

③抽出夹在包装袋中间的密封胶条，将袋中的两个组分揉搓2-3分钟至到均匀，这时反应开始，袋中物会有轻微发热感觉。

④剪破包装袋一角，将混匀反应后的胶液涂覆于修补处，用刮板刮平，静置固化2-3小时可轻载运行。

注意事项：①该产品反应活性强，对水汽特别敏感，粘接环境务必保持干燥，否则会有气泡产生，影响粘接质量。

②受环境温度的影响，袋中双组分反应的凝胶时间会有所不同，操作中要注意控制好时间。

VIF 输送带修补胶条产品说明：专为输送带修补而设计制造的强力快粘复合橡胶条，表面为耐磨橡胶，中间嵌加强织物层，底层为半硫化层（CN 层）橡胶，施工时与VIF2002快速冷粘胶配合使用，快速修补输送带划伤，磨损及面层再生。

应用范围：①输送带纵向长距离划伤、划透及皮带边缘磨损的修复，输送带局部橡胶面层损伤、脱落的修复。

②输送带冷硫无缝接头搭接后的封口处理。

③适用于各类输送带的修补，如棉帆布芯输送带，尼龙帆布芯输送带、钢丝绳芯输送带等。

产品特点：①内嵌加强织物层，抗拉强度高，适合于长距离输送带划伤修复。

②表层涂覆耐磨橡胶层，耐温抗磨性能好。

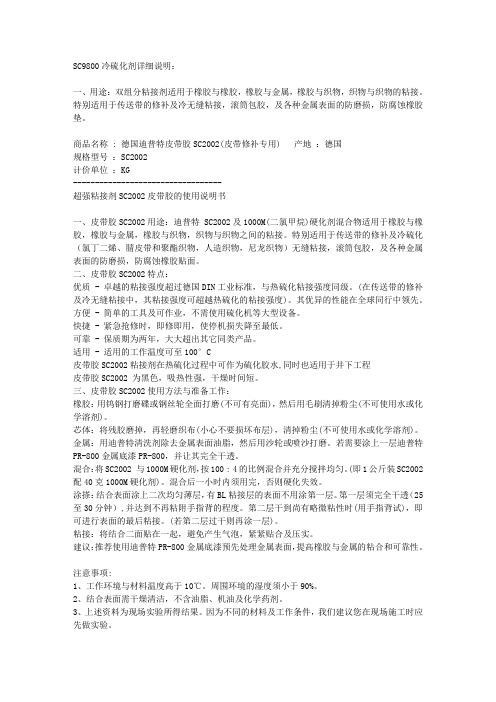

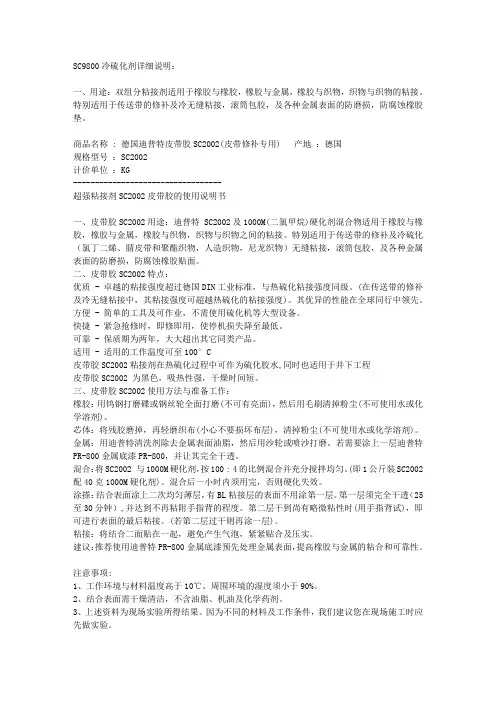

SC9800冷硫化剂详细说明：一、用途：双组分粘接剂适用于橡胶与橡胶，橡胶与金属，橡胶与织物，织物与织物的粘接。

特别适用于传送带的修补及冷无缝粘接，滚筒包胶，及各种金属表面的防磨损，防腐蚀橡胶垫。

商品名称 : 德国迪普特皮带胶SC2002(皮带修补专用) 产地：德国规格型号：SC2002计价单位：KG----------------------------------超强粘接剂SC2002皮带胶的使用说明书一、皮带胶SC2002用途：迪普特 SC2002及1000M(二氯甲烷)硬化剂混合物适用于橡胶与橡胶，橡胶与金属，橡胶与织物，织物与织物之间的粘接。

特别适用于传送带的修补及冷硫化（氯丁二烯、腈皮带和聚酯织物，人造织物，尼龙织物）无缝粘接，滚筒包胶，及各种金属表面的防磨损，防腐蚀橡胶贴面。

二、皮带胶SC2002特点：优质 - 卓越的粘接强度超过德国DIN工业标准，与热硫化粘接强度同级。

(在传送带的修补及冷无缝粘接中，其粘接强度可超越热硫化的粘接强度)。

其优异的性能在全球同行中领先。

方便 - 简单的工具及可作业，不需使用硫化机等大型设备。

快捷 - 紧急抢修时，即修即用，使停机损失降至最低。

可靠 - 保质期为两年，大大超出其它同类产品。

适用 - 适用的工作温度可至100°C皮带胶SC2002粘接剂在热硫化过程中可作为硫化胶水,同时也适用于井下工程皮带胶SC2002 为黑色，吸热性强，干燥时间短。

三、皮带胶SC2002使用方法与准备工作：橡胶：用钨钢打磨碟或钢丝轮全面打磨(不可有亮面)，然后用毛刷清掉粉尘(不可使用水或化学溶剂)。

芯体：将残胶磨掉，再轻磨织布(小心不要损坏布层)，清掉粉尘(不可使用水或化学溶剂)。

金属：用迪普特清洗剂除去金属表面油脂，然后用沙轮或喷沙打磨。

若需要涂上一层迪普特PR-800金属底漆PR-800，并让其完全干透。

混合：将SC2002 与1000M硬化剂，按100 : 4的比例混合并充分搅拌均匀。

输送带的修复输送带夜以继日的工作之后难免会出现磨损破裂的现象,轻微的磨损与破裂不代表不能用了,但是不加以修补很容易就会扩大,到最后只能更换。

（一）PVC、PVG输送带的修复1.PVC、PVG的热硫化修复（1）根据输送带的损伤尺寸,沿损伤侧至少伸出15-20mm,划出切割修补线,45度角切割,并将损伤的盖胶剥离。

切割时注意不要损坏下面带芯层。

（2）PVC输送带损坏部位应采用角磨机打磨粗糙，增加粘合。

（3）清理修补面。

打磨会产生大量的粉尘,为了不影响粘接力,修补部位用热风机及毛刷边刷边吹,保证表面清洁无粉尘,不含油脂、清洗剂等物质.不要用化学清洗剂清洗,因为清洗剂会渗透到帆布层内,短时间无法完全挥发,容易造成修补层鼓包缺陷,特别注意不要用水洗.（4）在打磨好的输送带上至少刷2遍涂糊胶粘合剂，并晾干后铺上覆盖胶,并将覆盖胶胶的四个边像切割成斜口,覆盖胶的尺寸应与损坏部位相当。

（5）使用热硫化修补器或硫化机进行加压、加温硫化。

硫化机控制器温度控制在150-155°℃。

当上、下硫化板温度稳定时,硫化时间为30分钟。

直到硫化板的温度降到70℃以下,可以释放硫化机的压力,然后可以拆下硫化机。

2.PVC、PVG输送带冷粘胶的修复使用冷粘胶更适合现场快速修复PVC、PVG输送带。

成本低,时间短。

其修补工艺如下：（1）修补面的打磨为了去除杂质、增加修补表面的相糙度提高粘合效果时，可采用角磨光机配钢丝毛刷进行打磨，但注意打磨时间，避免表面高温碳化及损伤带芯层。

若划伤较深伤及带芯,则要尽量将破损帆带芯进行清理,必须保证待修补面无杂质。

（2）清理修补面打磨会产生大量的PVC粉尘,为了不影响粘接力,修补部位用热风机及毛刷边刷边吹,保证表面清洁无粉尘,不含油脂、清洗剂等物质.不要用化学清洗剂清洗,因为清洗剂会渗透到帆布层内,短时间无法完全挥发,容易造成修补层鼓包缺陷,特别注意不要用水洗.（3）烘干覆盖层层内的潮湿、渗水会影响修补的效果，应先使用用碘钨灯或热风枪高温烘烤修补面至灰白色，确保干燥烘后晾置一会观察表面是否变潮、颜色变深，如有变化则继续烘烤。

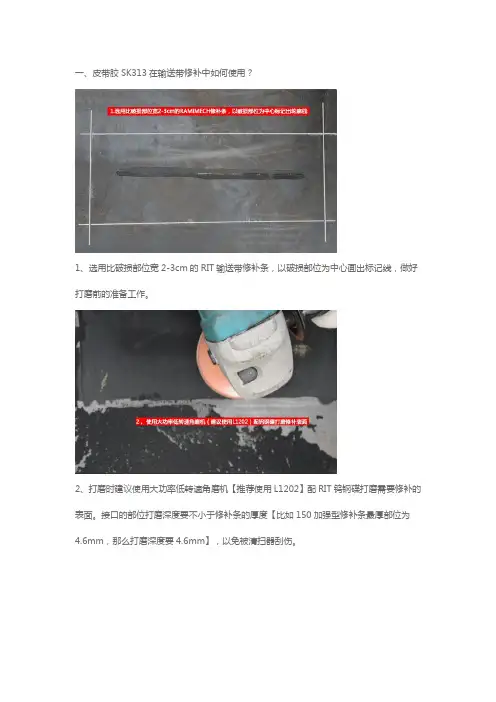

一、皮带胶SK313在输送带修补中如何使用？1、选用比破损部位宽2-3cm的RIT输送带修补条，以破损部位为中心画出标记线，做好打磨前的准备工作。

2、打磨时建议使用大功率低转速角磨机【推荐使用L1202】配RIT钨钢碟打磨需要修补的表面。

接口的部位打磨深度要不小于修补条的厚度【比如150加强型修补条最厚部位为4.6mm，那么打磨深度要4.6mm】，以免被清扫器刮伤。

3、对打磨完的表面使用高效清洗剂SK353进行清洁处理，并晾干。

4、在等待清洗剂晾干的同时，可以进行冷硫化粘接剂SK313与硬化剂UT-R40的混合操作，使两种材料均匀混合。

5、将冷硫化粘接剂SK313与硬化剂UT-R40混合液涂刷在整个修复表面，并晾至不粘手指背为止。

涂刷时切记涂刷均匀，厚薄一致。

6、将冷硫化粘接剂SK313与硬化剂UT-R40混合液涂刷在RIT输送带修补条的蓝色CN 粘接面上，并晾至略有粘手的感觉。

7、粘贴RIT输送带修补条时，使用压实滚轮进行压实。

8、修补完成后，要在RIT输送带修补条连接部位使用冷硫化粘接剂SK313和硬化剂UT-R40混合液涂刷，使修补条边缘的CN层自然冷硫化。

9、如遇到需要多个输送带修补条进行拼接修补时，要注意搭接方式。

可采用如图所示的方法进行操作。

二、输送带修补条特殊情况说明1、德国进口茵美特材料需要存放于阴凉、干燥通风处。

2、输送物料的持续温度低于90℃。

3、井下作业时须采用标有阻燃性能的修补材料。

4、修补条和修补片在粘贴时一定要采用内嵌方式进行粘接以防连接处被清扫器刮伤。

5、如被粘接面潮湿，则需要在开始作业前进行干燥作业。

6、被粘接面打磨时不允许产生烧焦现象，所以不能使用砂轮，只能使用RIT钨钢碟进行打磨。

7、使用钢丝刷将毛屑或橡胶粉末清扫干净，并用茵美特高效清洗剂SK353进行表面清洗。

8、胶水混合液：无缝连接和修补输送带时，茵美特冷硫化粘接剂SK313需与硬化剂UT-R40以100：4的比例混合并且均匀搅拌。

输送带破损修复在煤炭运输过程中常见的破损形式有：边缘分层、溃烂、缺损与开裂；长距离纵向撕裂、深度划伤、孔洞、大面积磨损、覆盖胶鼓包或起皮、接头内在缺陷等。

其中纵向撕裂最迫切，边缘破损最普遍，接头内在缺陷难避免，修复后使用寿命最关心。

1、采用福索恩快速修复福索恩是一种新型合成橡胶产品，可以简单、快速和长久的修复传送带。

这种特制长久性修复系统优于其它研发了超过三十多年的修复系统，产生极好的耐磨性，抗冲击性及长久耐用性相当于延长传送带的使用寿命。

产品描述：福索恩是一种液体材料，设计用刮刀或相似工具进行应用。

材料快速产生与制造传送带所用橡胶相似的物理性能。

福索恩红色系列是以套装的形式提供，包括合成橡胶树脂，催化剂，底漆和清洗剂。

使用恰当的底漆，该产品也可以用于非橡胶表面，像钢铁，混凝土和木头。

如何使用福锁恩红色系列：用一个传动钢丝刷打磨需要修复的表面。

用清洗剂冲洗该区域，然后应用底漆。

用力搅拌福索恩及其催化剂。

达到搅拌均匀是非常重要的，至少搅拌一分钟。

在搅拌后2-3分钟后将福索恩应用于处理过的表面。

用刮刀或相似的工具将修复区域涂抹均匀。

主要应用：※恢复因垫板接触而损坏的传送带损坏；※恢复给料器带上的皮带护罩；※修补给料器皮带护罩上因冲击损坏的区域；※修复钢丝帘线和纤维皮带上的纵向切口；※修复损坏的传送带拼接区域。

产品性能：在应用后，福索恩只需10分钟可达到表干，1小时固化，减少停机时间，节省生产时间和费用。

福索恩红色系列是特别配制，用很少的工具和人力便可实现现场修复。

高耐撕裂性和抗冲击性：福索恩红色系列的高耐撕裂性和抗冲击性使该产品可以理想的用于修复橡胶涂层和传送带护罩因恶劣输送环境产生的磨损，像送料器带。

每个套装包括：※福索恩树脂※催化剂※底漆※清洗剂※刷子※手套2、修复案例及解决方案工业：水泥应用：修复传送带坡面上钢丝帘线上的顶盖产品：福索恩目的：修复顶盖和和保护已经暴露和损坏的钢缆挑战：一个较大纵向裂口/开槽出现子在一个长坡面钢缆传送带的中间部分。
