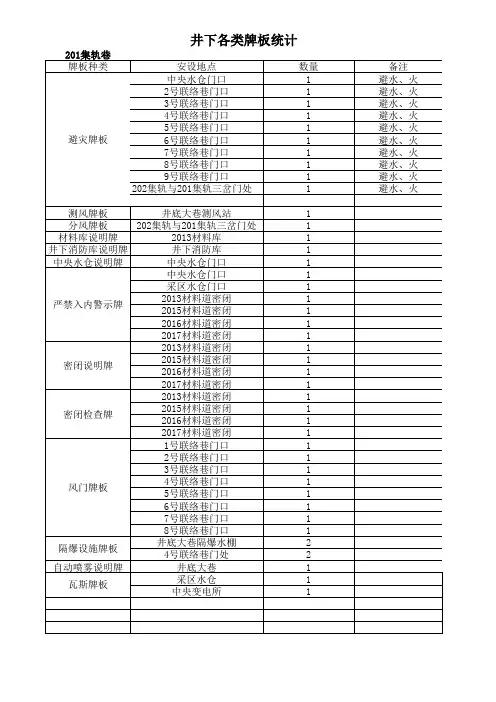

通风队井下各种牌板样本

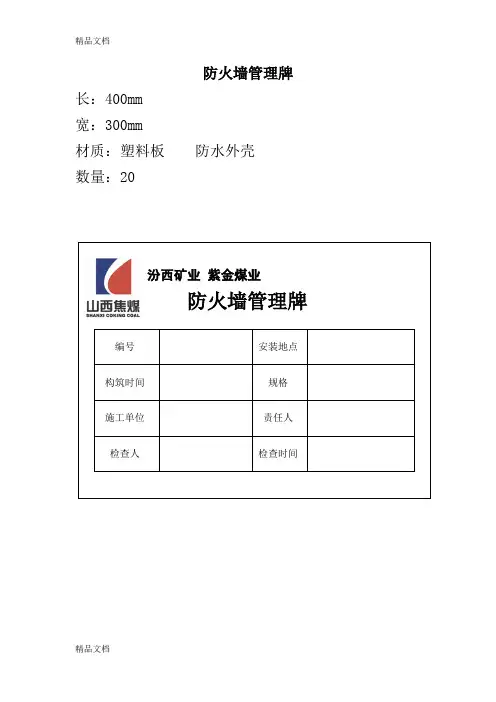

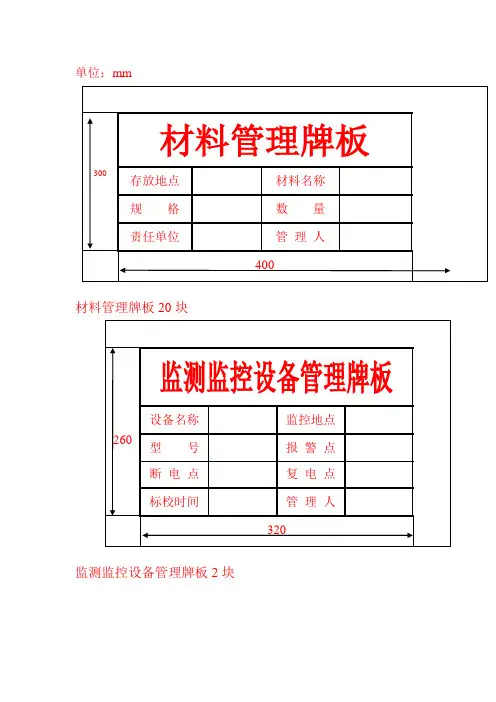

长：400mm宽：300mm材质：塑料板防水外壳数量：20长：400mm 宽：300mm材质：塑料白板数量：50编号风门说明牌板长：400mm宽：300mm材质：塑料白板数量：50地点风桥管理牌板长：400mm宽：300mm材质：塑料白板数量：10局扇管理牌板长：400mm宽：300mm材质：塑料白板防水外壳数量：40供风地点硐室瓦斯检查牌板长：400mm宽：300mm材质：铝合金外框粉笔墨绿板面防水外壳数量：10地点回采工作面瓦斯检查牌板长：800mm宽：600mm材质：粉笔墨绿板面铝合金外框防水外壳数量：30队别次工作面密闭管理牌板长：600mm宽：400mm材质：粉笔墨绿板面铝合金外框防水外壳数量：50地点密闭说明牌板长：400mm宽：300mm材质：塑料白板防水外壳数量：50掘进工作面瓦斯检查牌板长：600mm宽：400mm材质：粉笔墨绿板面铝合金外框防水外壳数量：40回风巷瓦斯检查牌板长：400mm宽：300mm材质：铝合金外框粉笔墨绿板面防水外壳数量：10地点瓦斯对照牌板长：400mm宽：300mm材质：铝合金外框粉笔墨绿板面防水外壳数量：60地点测风牌板长：600mm宽：400mm数量：40个材质：粉笔墨绿板面铝合金外框防水外壳地 点测风站数量：40对 规格：600*400 材质：塑料禁止入内牌板高：400mm宽：300mm材质：塑料白板铝合金外框数量：50块。

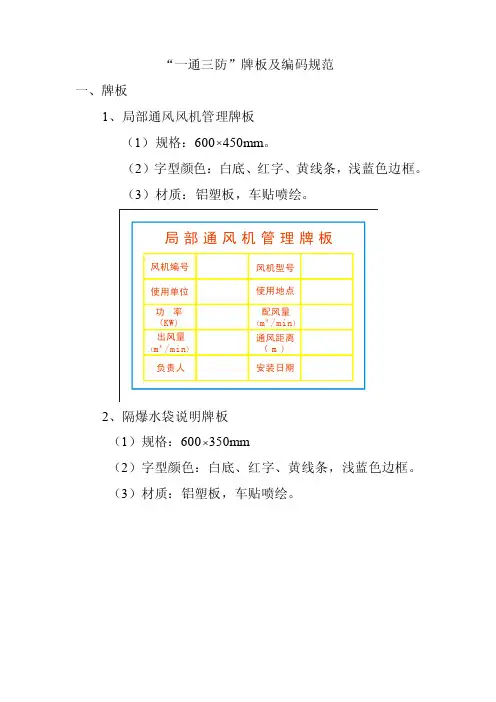

“一通三防”牌板及编码规范一、牌板1、局部通风风机管理牌板（1）规格：600⨯450mm。

（2）字型颜色：白底、红字、黄线条，浅蓝色边框。

（3）材质：铝塑板，车贴喷绘。

2、隔爆水袋说明牌板（1）规格：600⨯350mm（2）字型颜色：白底、红字、黄线条，浅蓝色边框。

（3）材质：铝塑板，车贴喷绘。

3、风门说明牌板（1）规格：600⨯450mm（2）字型颜色：白底、红字、黄线条，浅蓝色边框。

（3）材质：铝塑板，车贴喷绘。

4、挡风墙和密闭说明牌板（1）规格：600⨯450mm（2）字型颜色：白底、红字、黄线条，浅蓝色边框。

（3）材质：铝塑板，车贴喷绘。

5、调节风窗（1）规格：400 300mm（2）字型颜色：白底、红字、黄线条，浅蓝色边框。

（3）材质：铝塑板，车贴喷绘。

6、风桥说明牌板（1）规格：600⨯450mm 。

（2）字型颜色：白底、红字、黄线条，浅蓝色边框。

（3）材质：铝塑板，车贴喷绘。

7、测风站说明牌板 （1）规格：600⨯450mm（2）字型颜色：白底、红字、黄线条，浅蓝色边框。

（3）材质：铝塑板，车贴喷绘。

8、瓦斯检查牌板采煤工作面瓦斯检查牌板（1）规格：950 650mm；表格尺寸：第一行110mm。

其他行：60mm。

第一列：105mm、其他列：65mm。

（2）悬挂位置及要求：采煤工作面瓦斯检查牌板悬挂在回风巷距工作面50米的行人侧巷道帮，距地板1.2米；悬挂时用Ø12铁丝绷成直线，将牌板挂钩挂在铁丝上。

（3）材质：双面磁性黑板。

掘进工作面瓦斯检查牌板（1）规格：950 650mm ；表格尺寸：第一行125mm 。

其他行：75mm 。

第一列：105mm 、其他列：65mm 。

（2）悬挂位置及要求：掘进工作面瓦斯检查牌板悬挂在距工作面50米以内的行人侧巷道帮，距地板1.2米；悬挂时用Ø12铁丝绷成直线，将牌板挂钩挂在铁丝上。

（3）材质：双面磁性黑板。

副点瓦斯检查牌板（1）规格：600mm×400mm；材质为黑板。

文件编号： AF-2C-CD-FA-41第 1 页 共 121煤矿通风各种牌板A4打印 / 可编辑文件编号：AF-2C-CD-FA-41○P能源统计报表制度（2019年统计年报和2020年定期统计报表）第2页共121文件编号：AF-2C-CD-FA-41 国家统计局制定2019年11月第3页共121文件编号：AF-2C-CD-FA-41 本报表制度根据《中华人民共和国统计法》的有关规定制定《中华人民共和国统计法》第七条规定：国家机关、企业事业单位和其他组织以及个体工商户和个人等统计调查对象，必须依照本法和国家有关规定，真实、准确、完整、及时地提供统计调查所需的资料，不得提供不真实或者不完整的统计资料，不得迟报、拒报统计资料。

《中华人民共和国统计法》第九条规定：统计机构和统计人员对在统计工作中知悉的国家秘密、商业秘密和个人信息，应当予以保密。

本制度由国家统计局负责解释。

第4页共121文件编号：AF-2C-CD-FA-41目录一、总说明 (3)二、报表目录 (5)三、调查表式 (8)（一）基层年报表式 (8)1.四下企业主要能源产品产量（P106表） (8)2.交通运输企业主要能源消费与库存（P109表） (8)（二）基层定报表式 (9)1.能源购进、消费与库存（205-1表） (9)2.能源加工转换与回收利用（205-2表） (10)3.主要耗能工业企业单位产品能源消费情况（205-3表） (11)4.工业企业用水情况（205-4表） (12)5.非工业重点耗能单位能源消费情况（205-5表） (13)6.能源生产、销售与库存（205-6表） (14)7.重点能源商品经销情况（205-7表） (15)（三）综合年报表式 (16)1.能源平衡表（实物量）（P303-1表） (16)2.分行业能源消费量（实物量）（P303-2表） (18)3.分行业终端能源消费量（实物量）（P303-3表） (19)4.能源平衡表（标准量）（P303-4表） (20)5.分行业终端能源消费量（标准量）（P303-5表） (21)6.铁路企业主要能源消费与库存（TL301表） (22)7.航空企业主要能源消费与库存（MH301表） (22)8.公路、水上运输企业主要能源消费与库存（JT320表） (23)（四）综合定报表式 (24)1.能源行业监测情况（NE401表） (24)2.石油生产企业石油产品生产、销售与库存（ZY401表、ZS401表、ZH401表） (24)3.石油销售企业石油商品购进、销售与库存（ZY402表、ZS402表、ZH402表） (25)4.全国发受电量情况（DW401表） (25)5.分地区发受电量情况（DW402表） (26)6.天然气销售去向（ZY403表、ZS403表、ZH403表） (27)7.电力省际间输入、输出情况（DL401表） (28)8.地区能源消费与单位GDP能耗（P406表） (29)9.全社会用电量情况（P407表） (29)第- 1 -页共121文件编号：AF-2C-CD-FA-41四、填报目录 (30)（一）能源购进、消费与库存和能源加工转换与回收利用目录（205-1表、205-2表） (30)（二）主要耗能工业企业单位产品能源消费情况目录（205-3表） (33)（三）能源生产、销售与库存目录（205-6表） (38)（四）分行业能源消费量目录（P303-2表、P303-3表、P303-5表） (39)（五）全社会用电量情况目录（P407表） (40)五、主要指标解释 (41)（一）能源购进、消费与库存（205-1表） (41)（二）能源加工转换与回收利用（205-2表） (44)（三）主要耗能工业企业单位产品能源消费情况（205-3表） (45)（四）工业企业用水情况（205-4表） (68)（五）非工业重点耗能单位能源消费情况（205-5表） (70)（六）能源生产、销售与库存（205-6表） (71)（七）重点能源商品经销情况（205-7表） (74)（八）能源产品指标解释 (75)六、附录 (85)（一）各种能源折标准煤参考系数 (85)（二）热焓表（饱和蒸汽或过热蒸汽） (87)（三）季度地区能源消费总量核算方案 (91)第- 2 -页共121文件编号：AF-2C-CD-FA-41一、总说明（一）为了解全国能源供应、需求的基本情况，为各级政府制定政策、进行经济管理与调控提供依据，依照《中华人民共和国统计法》，制定本制度。

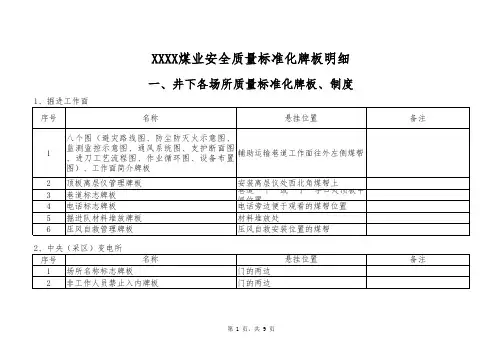

井下各专业各类标识牌板使用标准一、通用部分1、巷道距离标识说明：材质：铝制、双面、反光。

样式：白底、红字、红框。

字体：仿宋体加粗。

安装要求：通过牌板顶部两圆孔进行横向吊挂，沿巷道由外向里吊挂，吊挂位置统一，高度要一致。

2、材料标志牌说明：材质：铝板、单面、反光。

样式：白底、红字、白边。

字体：仿宋字体加粗。

填写要求：黑色粗彩笔填写。

安装要求：在牌板上沿正中位置打Ф8mm螺丝孔，螺丝尾部挂50mm×20mm铁片用于吊挂牌板。

其它要求：同类材料堆放不得超过2处；“状态”一栏填写“备用”或“回收”。

二、采煤专业各类标识牌板：（一）制度牌板、大样图板：⑴制度牌板：①现场交接班制度②事故分析追查制度③机电设备管理制度④设备巡回检查制度⑤设备定期检修制度⑥设备包机制度⑦机电干部上岗查岗制度⑧油脂管理制度⑵大样图板：①工作面巷道布置示意图（工作面相对位置及巷道布置方式）；②工作面支护及两巷超前支护示意图（附最大、最小控顶距剖面图）；③正规循环作业图标及经济技术指标表；④供电系统图；⑤工作面机电设备布置图；⑥通风机避灾路线图（通风路线、水、火、瓦斯的避灾路线）；⑦安全监测监控图；⑧生产系统图（运输、排水、通风）。

悬挂标准：⑴制度牌板和大样图板要统一挂在进风巷（两进一回时挂在进风巷）巷口以里50米范围内，悬挂位置便于职工观看。

⑵用角铁将图牌板上下端固定，排成一平面。

⑶吊挂顺序由外向里分别是：制度牌板（①→⑧）→大样图板（①→⑧）。

（二）其它牌板①架号示意图②单体柱编号示意图图牌板样式⑴制度牌板、大样图板说明：样式：白底、红字。

字体：仿宋体。

⑵临时牌板说明：每4张插图排在一整张大纸（800*600mm）上，到技术部用工程图打印机出图，用胶带纸粘贴在图版上。

样式：白底黑字。

字体：仿宋字体。

⑶架牌号示意图说明：材质：铝板、双面、反光。

样式：底色为天蓝色，字为白色。

字体：仿宋体加粗。

安装要求：支架编号由机头向机尾依次排列，双面印号，吊挂时通过上端中部圆孔固定，面向机头、机尾，吊挂在支架顶梁上成一条直线。

井下各专业各类标识牌板使用标准xxxxxxxx井下各专业各类标识牌板使用标准通用部分：1.巷道距离标识材质：铝制，双面，反光。

样式：白底，红字，红框。

字体：仿宋体加粗。

安装要求：通过牌板顶部两圆孔进行横向吊挂，沿巷道由外向里吊挂，吊挂位置统一，高度要一致。

2.材料标志牌材质：铝板，单面，反光。

样式：白底，红字，白边。

字体：仿宋字体加粗。

填写要求：黑色粗彩笔填写。

安装要求：在牌板上沿正中位置打Ф8mm螺丝孔，螺丝尾部挂50mm×20mm铁片用于吊挂牌板。

其它要求：同类材料堆放不得超过2处；“状态”一栏填写“备用”或“回收”。

采煤专业各类标识牌板：1.制度牌板、大样图板：制度牌板：1.现场交接班制度2.事故分析追查制度3.机电设备管理制度4.设备巡回检查制度5.设备定期检修制度6.设备包机制度7.机电干部上岗查岗制度8.油脂管理制度大样图板：1.工作面巷道布置示意图（工作面相对位置及巷道布置方式）2.工作面支护及两巷超前支护示意图（附最大、最小控顶距剖面图）3.正规循环作业图标及经济技术指标表4.供电系统图5.工作面机电设备布置图6.通风机避灾路线图（通风路线、水、火、瓦斯的避灾路线）7.安全监测监控图8.生产系统图（运输、排水、通风）悬挂标准：制度牌板和大样图板要统一挂在进风巷（两进一回时挂在进风巷）巷口以里50米范围内，悬挂位置便于职工观看。

用角铁将图牌板上下端固定，排成一平面。

吊挂顺序由外向里分别是：制度牌板（①→⑧）→大样图板（①→⑧）。

2.其它牌板架号示意图单体柱编号示意图图牌板样式：制度牌板、大样图板：样式：白底，红字。

字体：仿宋体。

临时牌板：每4张插图排在一整张大纸（800*600mm）上，到技术部用工程图打印机出图，用胶带纸粘贴在图版上。

样式：白底黑字。

字体：仿宋字体。

架牌号示意图：材质：铝板，双面，反光。

样式：底色为天蓝色，字为白色。

字体：仿宋体加粗。

安装要求：支架编号由机头向机尾依次排列，双面印号，吊挂时通过上端中部圆孔固定，面向机头、机尾，吊挂在支架顶梁上成一条直线。

附件“一通三防”管理牌板标准一、通风设施管理牌板错误！未找到引用源。

说明：1、牌板规格：600mm×500mm；2、材质：不锈钢磨砂板，白底红字，并盖有机玻璃的盖，具有防水功能；3、字体：标题25号宋体，正文15号宋体。

4、标题行高100mm，正文行高80mm。

5、第1、3列宽100mm，第2、4列宽200mm二、测风记录牌板错误！未找到引用源。

说明：1、牌板规格：600mm×500mm；2、材质：不锈钢磨砂板，白底红字，并盖有机玻璃的盖，具有防水功能；3、字体：标题25号宋体，正文15号宋体。

4、标题行高100mm，正文行高80mm。

5、第1、3列宽100mm，第2、4列宽200mm。

三、局部通风机自动切换试验及风电闭试验锁记录牌板说明：1、牌板规格：320mm×230mm，箱式结构，材质为不锈钢，有夹纸质表格的长夹子和具有防水功能机玻璃的盖；2、局部通风机自动切换试验及风电闭试验锁记录牌板为打印的纸质表格，纸张大小为297mm×210mm，表格行数可根据纸张大小适当增加。

四、局部通风机管理牌板错误！未找到引用源。

说明：1、牌板规格：600mm×500mm；2、材质：不锈钢磨砂板，白底红字，并盖有机玻璃的盖，具有防水功能；3、字体：标题25号宋体，正文15号宋体。

4、标题行高100mm，正文行高80mm。

5、第1、3列宽110mm，第2、4列宽190mm。

五、隔爆设施管理牌板错误！未找到引用源。

说明：1、牌板规格：600mm×500mm；2、材质：不锈钢磨砂板，白底红字，并盖有机玻璃的盖，具有防水功能；3、字体：标题25号宋体，正文15号宋体。

4、标题行高100mm，正文行高80mm。

5、第1、3列宽110mm，第2、4列宽190mm。

六、安全监控分站管理牌板安全监控分站管理排版地区：安装日期：年月日设备名称型号电缆长度（m）被控开关名称及编号开关负责人接入传感器情况传感器数量模拟量传感器数量开关量传感器数量模拟量传感器开关量传感器类别编号安装位置报警值断电值复电值断电范围类别编号安装位置说明：1、牌板规格：650mm×500mm；2、材质：不锈钢磨砂板，白底红字，并盖有机玻璃的盖，具有防水功能；3、字体：标题70号字体，正文50号字体。

⑴
规格：高400 长500 加工40块镶不锈钢边⑵
规格：高400 长500 加工100块镶不锈钢边⑶
（12）
(14)
（17）
瓦斯断电仪标志说明牌
使用地点：
设备型号：KJ76N-F 安设时间：年月日检测范围： 0-4 ％CH
4
报警点：0.8％
断电点：T
1≧1.5%，T
2
≧1.0% 复电点:＜1.0％
断电范围：迎头巷道内所有非本质安全型电器设备
责任人：分站号：
规格：与掘进迎头开关标志牌相同，加立杆底座加工50块镶不锈钢边
（18）
瓦斯断电仪标志说明牌
使用地点：
设备型号：KJ76N-F 安设时间：年月日检测范围： 0-4 ％CH
4
报警点：0.8％
断电点：T
1≧1.5%，T
2
≧1.0% 复电点:＜1.0％
断电范围：工作面及回风巷道内所有非本质安全型电器设备责任人：分站号：
隔爆水棚
（23）
规格：高400 长500 （24）
规格：高400 长500。
