煤矿通风各种牌板

安林煤矿井下牌板吊挂标准为进一步规范井下牌板使用，认真落实地煤公司对我矿安全质量标准化工作的具体要求，做到规范化、标准化，促进我矿安全质量标准化再上新台阶，特制定以下规定。

一、避灾路线牌吊挂要求：1.避灾路线牌规格为现正在使用的牌板。

2.主要巷道的交叉点，必须安设避灾路线牌板指明避灾方向。

3.主要运输大巷安设在刷漆红线为上沿，其他巷道安设要求距巷道底板高度为1100m，牌板上下边与巷道底板平行（包括斜巷）。

4.工作面及采区巷道的交叉点必须安设避灾路线牌板，每200m一个。

二、巷道标志牌吊挂要求：1.巷道标志牌规格为现使用标志牌。

2.主要巷道的交叉点，必须安设巷道标志牌板指明方向。

3.牌板安设要求大巷吊挂在巷道正中顶板上，下方不影响行人、运料，采掘巷道要求悬挂在人行道侧巷帮，牌板上下边与巷道底板平行。

4.工作面及采区巷道的交叉点必须安设巷道标志牌板。

三、里程牌吊挂要求1.从巷道开口处开始往里每50m吊挂一个里程牌。

2.里程牌要四角固定在巷帮，牌板的下边要平行于巷道的底板。

3.里程牌吊挂在巷道内的行人侧，距底板1200m。

四、安全文化牌板吊挂要求：1.安全文化牌板规格为现有文化牌板。

2.安全文化牌板要吊挂在光线明亮，支护完好，安全可靠的位置。

3.安全文化牌板要四角固定在巷帮，上下边平行底板。

4.安全文化牌板内容为安全标语加背景图画。

五、材料牌吊挂要求：1.材料牌规格为：200mm×300mm。

2.牌板与材料要一一对应，牌板要求吊挂在巷道内位于材料上方的中间，所有牌板必须在一条直线上。

3.牌板上要标明物料名称、型号、数量，物料的数量要与牌板所标明的数量相符。

六、采掘工作面牌板吊挂要求。

1.牌板的吊挂位置：牌板吊挂于支护良好，安全可靠的巷道人行道一侧。

2.牌板规格为现有牌板。

3.牌板吊挂：要求牌板吊挂在同一垂直面上，上下端对齐，可采用铁丝悬挂水平成一条直线，牌板之间不留间隙，牌板前后之间上下不能错动。

一、什么叫通风设施？通风设施包括哪些？答：为了矿井的安全生产，保证满足井下各需风地点的风量要求而设置的一系列通风构筑物称为通风设施。

矿井通风设施主要有：风门、风桥、密闭墙、挡风墙、调节风门、风窗、临时设置的风障和导风筒、测风站、井下局部通风设施和矿井反风设施等。

下面主要讲解风门、密闭墙和风桥的用途及施工方法二、风门1、风门的作用（1）隔断巷道的风流或限制巷道通过的风量，确保需风地点的风量要求。

（2）能使人员和车辆通过。

为了防止在人员和车辆通过时风门开启造成风流短路，需设置两道风门，保证巷道中总有一道风门处于关闭状态。

两道风门不能同时打开。

2、井下风门有几种？它们的用途是什么？答：根据用途的不同，井下风门可分为普通风门、风量门、自动风门和反向风门。

（1）普通风门（正向风门）用来隔断巷道风流，由人力开启，依靠风门自重和风压差自行关闭。

多是木结构的单扇风门。

它适用于人行巷道或行车次数较少的运输巷道。

（2）风量门风量门又叫调节风窗。

它的结构与普通风门差不多，只是在风门的上方设置一个面积可调的窗口。

它与普通风门的区别在于它允许巷道通过少量的风量。

适合在限制通风风量的巷道中安设，又可通过人员和车辆。

（3）自动风门它是借助某种动力开启和关闭的一类风门。

适合于有矿车经常通过的运输巷道中安设。

其制作成本比较高，我矿主要是用木制的。

（4）反向风门在矿井主要通风巷道中设置的风门处都要设置反向风门，瓦斯突出矿井所有风门都要设置反向风门。

正常通风时，反向风门处于常开状态，矿井反风时，反向风门关闭来隔断反风风流。

煤与瓦斯突出矿井中设置的一些反向风门还有当井下发生突出时防止灾害扩大的作用。

3、构筑永久风门时必须达到什么质量标准？答：（1）每组风门不少于两道，通车风门间距不小于一列车长度，行人风门间距不小于5米（受巷道长度限制的不在此限），主要入排风巷道中的风门要设反向风门，瓦斯突出矿井所有风门都要设反向风门。

（2）通车门要能自动开关，如果通行机车的风门不能自动开关时，要设专人负责开关。

一通三防各类牌板悬挂要求及标准1、瓦斯检查牌板牌板统一悬挂在检测点行人道一侧；掘进工作面瓦斯检查牌板（包括“一炮三检”牌板，在放炮时取出，放炮后重新悬挂在指定地点）悬挂在迎头以外20m（机掘）、50m（炮掘）范围内（随工作面进尺移动）；回风侧牌板在距回风口10-15m处悬挂；机电硐室和水泵房检查牌板悬挂在检测点5-10m范围内；临时作业地点悬挂在作业地点醒目位置；临时停风地点、挡风墙、盲巷密闭墙、采空区密闭墙牌板固定在栅栏上；高冒处悬挂在高冒点；水仓悬挂在进风侧或回风侧；机电设备处悬挂在回风侧；矿井一翼进、回风及总进、回风巷悬挂在测风站处的巷道帮；其他检测地点瓦斯检查牌板悬挂在检查点3-5m 附近。

牌板悬挂要求：四角固定牢固，不得摇摆倾斜，底边距巷道底板高度为130cm，上下边与底板平行。

2、测风牌板三旬测风牌板悬挂在各测风站或测风点下风侧2m范围内行人道一侧，与瓦斯检查牌板并排悬挂；掘进工作面单次测风牌板悬挂位置为距迎头不大于50m处。

悬挂要求：距底板130cm，四角固定牢固，不得摇摆倾斜，上下边与底板平行。

3、局部通风机管理牌板悬挂在局部通风机前5m范围内，四角固定牢固，不得摇摆倾斜，距底板高度为130cm，上下边与底板平行。

严禁悬挂在局部通风机机体上。

4、密闭墙管理牌板悬挂在密闭墙前栅栏中上部。

四角固定牢固，不得摇摆倾斜，吊挂高度根据现场栅栏高度调节悬挂。

5、风门管理牌板每组风门悬挂2块牌板，每道风门各悬挂1块，牌板均悬挂在每道风门外行人侧的风门墙或巷道帮，四角固定牢固，不得摇摆倾斜，距底板高度为130cm，上下边与底板平行。

6、调节风窗管理牌板悬挂在风门进风侧的风门墙或巷道帮，与风门管理牌板悬挂平行一致。

7、甲烷检测三对照牌板悬挂在甲烷传感器设置点2m范围内的行人侧巷帮处，四角固定牢固，不得摇摆倾斜，距底板高度为130cm，上下边与底板平行。

8、粉尘防治牌板、矿井有毒有害气体检测告知牌、职业危害告知牌板根据测点布置情况，悬挂在测点行人侧的巷道帮醒目位置，四角固定牢固，不得摇摆倾斜，距底板高度为130cm，上下边与底板平行。

通风设施安全技术措施砌筑通风设施安全技术措施为使我矿矿井通风系统达到系统合理、设施完好、风量充⾜、风流稳定的基本要求。

必须在指定地点构筑密闭墙、测风站、风门，并及时拆除不使⽤的旧通风设施，根据《煤矿安全规程》《煤矿安全质量标准化标准》相关规定要求，特制定本安全技术措施。

⼀、矿井通风设施的技术要求１、矿井中控制风流的风门、风墙、风窗等通风设施必须可靠、位置合理。

２、在井筒之间，矿井（⼀翼、采区）进回风巷之间，⽯门、采区上下⼭车场，各区段车场等需长期隔断风流但⼈员、物料需要通过的地点应设置永久风门；安装两道连锁的正向风门和两道反向风门，风门能⾃动关闭；两道风门之间的间距：⾏⼈风门间距不⼩于5ｍ，通车风门间距不得⼩于⼀列车的长度，必须加装防撞装置。

３、不应在倾斜巷道中设置风门；如果必须设置风门，应安设⾃动风门或设专⼈管理，并有防⽌矿车或风门碰撞⼈员以及矿车破坏风门的安全措施。

４、凡报废的采区通向运输⼤巷和总回风巷的所有联络巷，所有结束回采的⼯作⾯、平巷间的联络巷都应设置永久性密闭。

5、矿井的总进风巷、总回风巷，矿井⼀翼的总进风巷、总回风巷应设置永久测风站，采掘⼯作⾯及其它地点应设置临时测风站。

⼆、构筑永久密闭墙安全措施：1、构筑永久密闭墙时，两帮和顶、底必须掏⾄实帮实底，深度不得⼩于300mm。

2、掏槽前先将⽹⽚剪掉，剪⽹⼈员站在⽹⽚完好处作业，防⽌掉块伤⼈，掏槽⾃下⽽上进⾏，防⽌⽚帮伤⼈。

3、搬运物料时要轻拿轻放，以防挤⼿砸脚。

4、墙砌到1.8m⾼时，要架设⼯作平台，并在上⾯平⾏放置⼀块厚度不少于50mm，宽度不少于250mm，长短适宜的⽊板，保证放平放稳，平台要架设牢固。

5、⼯作平台下⽅严禁有⼈施⼯或站⽴。

6、上架物料要堆放平稳整齐，不准超过⼯作平台的载荷，重⼼应落在同⼀⽔平上，防⽌⼯作平台倒塌伤⼈。

7、密闭墙封顶应与顶板接严接实。

三、构筑风门安全措施：1、施⼯安装风门墙体时，应先稳住门框及上坎横梁，并⽤⽔平尺找好⽔平。

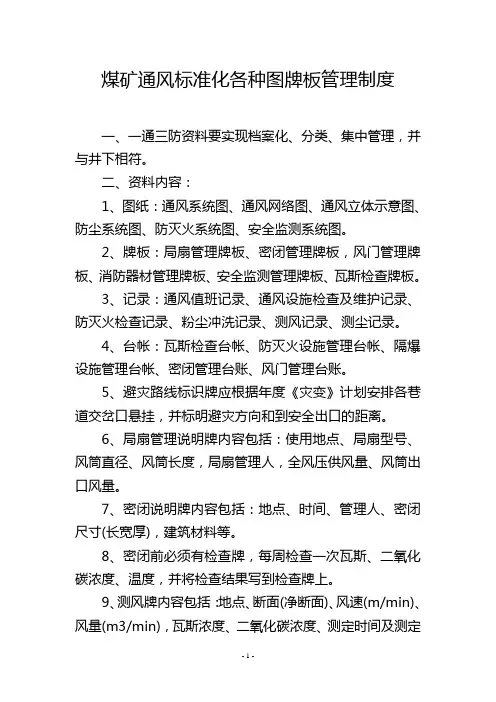

煤矿通风标准化各种图牌板管理制度
一、一通三防资料要实现档案化、分类、集中管理，并与井下相符。

二、资料内容：
1、图纸：通风系统图、通风网络图、通风立体示意图、防尘系统图、防灭火系统图、安全监测系统图。

2、牌板：局扇管理牌板、密闭管理牌板，风门管理牌板、消防器材管理牌板、安全监测管理牌板、瓦斯检查牌板。

3、记录：通风值班记录、通风设施检查及维护记录、防灭火检查记录、粉尘冲洗记录、测风记录、测尘记录。

4、台帐：瓦斯检查台帐、防灭火设施管理台帐、隔爆设施管理台帐、密闭管理台账、风门管理台账。

5、避灾路线标识牌应根据年度《灾变》计划安排各巷道交岔口悬挂，并标明避灾方向和到安全出口的距离。

6、局扇管理说明牌内容包括：使用地点、局扇型号、风筒直径、风筒长度，局扇管理人，全风压供风量、风筒出口风量。

7、密闭说明牌内容包括：地点、时间、管理人、密闭尺寸(长宽厚)，建筑材料等。

8、密闭前必须有检查牌，每周检查一次瓦斯、二氧化碳浓度、温度，并将检查结果写到检查牌上。

9、测风牌内容包括：地点、断面(净断面)、风速(m/min)、风量(m3/min)，瓦斯浓度、二氧化碳浓度、测定时间及测定
人。

10、瓦斯检查牌内容包括：时间、地点、瓦斯浓度、二氧化碳浓度、检查人。

11、隔爆设施说明牌内容包括：地点、时间、断面、应设置水量、实际水量、隔爆间距、棚区长度、管理单位及负责人。

“一通三防”各种报表、记录、台账、牌板、制度统计1、通风系统（报表、记录、台账）○1矿井通风设计○2通风机性能测定报告○3矿井通风阻力测定报告○4矿井通风能力核定报告○5反风演习计划、方案、总结○6巷道贯通措施○7调风措施○8反风设施及防爆门检查记录○9矿井失修率报表○10矿井外部漏风率测定表○11测风月报表○12测风旬报表○13测风记录○14主要通风机倒换记录○15主要通风机运行记录○16防爆门检查记录二、局部通风、通风设施（记录、台账）①计划停风安全技术措施②局部通风机安装台账③风门台账○4风门检查记录○5密闭台账1、风电、瓦斯电闭锁实验记录2、局部通风机倒台实验记录3、局部通风机管理台账3、通风设施台账4、通风设施检查记录5、密闭检查记录6、煤层注水台账三、监测监控（报表、记录、台账）○1监控日报表○2通风瓦斯日报表○3通风瓦斯班报表○4防突调度日报表○5中心站运行日志○6设备仪表台账○7检修记录○8巡检记录○9监控系统故障登记表四、瓦斯防治○1瓦斯防治机构○2瓦斯等级鉴定报告○3矿井一井一策瓦斯治理技术方案○4采掘面瓦斯治理专项措施○5瓦斯检查点设置计划○6瓦斯排放措施及记录○7瓦斯检查员资格证复印件○8瓦斯检查仪器台账及检测报告5、防灭火类○1防灭火管理机构○2防灭火管理制度及相关人员岗位责任制和操作规程○3火灾应急预案○4井上、下消防材料库检查记录○5灭火器设置报表○6地面消防水池检查记录○7防灭火检查记录6、防治粉尘○1综合防尘管理制度○2煤尘爆炸性鉴定报告○3年度综合防尘措施○4防尘管路台账○5防尘管路检查记录○6隔爆设施台账○7隔爆设施检查记录○8矿井洗尘计划○9洗尘记录7、职业危害○1职业危害检测台账○2仪器仪表报表及检定报告○3职业危害制度○4职业危害管理机构及资格证复印件○5职业病防治规划、年度计划和实施方案○6应急救援预案○7预防与隔爆煤尘措施○8职业危害控制评价报告八、管理制度○1通风管理机构○2一通三防各工种岗位责任制○3一通三防管理制度○4通风隐患排查记录○5通风工作例会记录○6通风、瓦斯治理队管理制度○7通风年、季、月计划与总结○8无计划停电、停风措施○9煤层注水台账九、瓦斯抽放（报表、记录、台账）1、瓦斯抽采台账2、瓦斯抽采月报表3、瓦斯抽采旬报表4、瓦斯抽放钻孔台账5、瓦斯抽放钻孔验收记录7、抽放系统旬检记录8、钻机使用管理台账9、抽放泵使用管理台账10、抽放管路分布使用管理台账十、防突（报表、记录、台账）1、区域措施循环执行台账2、区域措施钻孔单孔记录3、区域防突措施及效果检验报告单4、掘进工作面区域措施竣工验收报告单5、防突措施钻孔竣工验收报告单6、掘进工作面突出危险性预测（效检）报告单7、掘进工作面防突预测（效检）报告单十一、综合防尘、防灭火1、测尘记录2、防灭火检查记录3、防尘设施检查记录4、冲刷巷道记录十二、井下各种管理牌板1、测风牌板2、瓦斯检查牌板3、局部通风机管理牌板4、通风设施管理牌板5、隔爆设施管理牌板6、抽放泵站参数牌板8、掘进工作面防突管理牌板9、回采工作面防突管理牌板10、掘进、回采起止牌板十三、五图五板通风系统图局部通风机管理牌板监测监控图通风设施管理牌板瓦斯抽放系统图防尘设施管理牌板防尘、防灭火系统图通风仪器仪表管理牌板避灾路线图安全监测管理牌板十四、各种制度1、“一通三防”岗位责任制2、“一通三防”管理制度3、“一通三防”操作规程4、防突管理制度5、防突岗位责任制6、消突钻孔施工管理制度7、预测预报（效果检验）管理制度8、瓦斯抽放管理制度9、压风自救系统管理制度10、测风制度11、巷道维修制度12、定期冲刷巷道制度13、矿井综合防尘管理制度14、主要通风机岗位责任制，操作规程15、抽放泵站岗位责任制，操作规程。

井下各专业各类标识牌板使用标准井下的各个专业和设施都需要使用标识牌板进行标注和提示，以便于人员快速查找和识别。

下面我们来介绍一下井下各专业各类标识牌板的使用标准。

一、井下通用标识牌板1. 悬挂式标识牌板：适用于井下通道、井架等设施的标示。

标识牌板应选用耐磨、耐腐蚀、防火的材料制成，表面应平整，牢固、颜色要醒目。

2. 壁挂式标识牌板：适用于储物室、变配电室、调度室、机房等设施的标示。

标识牌板应易于张贴、更换，标志不易脱落，不污染周边环境。

3. 安全标识牌板：用于对井下运行和设备安全的提醒和警示。

标识牌板应置于易被人注意的明显位置，应配备足够的照明和自发光材料，在黑暗环境中仍能清晰显示其字样。

4. 走动使用标识牌板：用于在井下工作中走动人员的标示。

标识牌板应牢固可靠、不变形、不脱落，色彩鲜艳、易于辨认。

二、电气专业标识牌板1. 输电线路标识牌板：用于标示电缆、电线等输电设备。

标识颜色应遵循规范，字迹应明确、易于辨认。

标识板应避免被零部件、障碍物遮挡，以便于人员迅速找到。

2. 电动机设备标识牌板：用于标示电动机的类型、功率、额定电压、额定电流等信息。

标识牌板应选用耐磨、耐候、耐腐蚀的材料制成，表面不应有任何污渍、痕迹等不良状态。

3. 配电设备标识牌板：用于标示电缆桥架、开关箱、接线盒等配电设备的相关信息。

标识牌板应具备便于挂接、固定、更换等特性，且字体排版要清晰可辨，细节要表现完整。

三、通风专业标识牌板1. 风道标识牌板：用于标注通风系统中的风道位置。

标识牌板应选用耐磨、防水、不变形的材料制成，外表应平整光滑、无磨损、无氧化。

2. 风机设备标识牌板：用于标注风机设备的设备型号、安装位置、使用规则等内容。

标识牌板应牢固、防潮、耐磨、不褪色，字迹应清晰、印刷结实。

四、机电专业标识牌板1. 提升设备标识牌板：用于标示井下各种提升设备的设备型号、额定载重、尺寸等信息。

标识牌板应易于识别、牢固、易更换、不污染周边环境。

矿井通风设施构筑标准（新桥煤矿）矿井通风设施构筑标准(新桥煤矿)矿井设施是矿井通风系统调整的主要构筑物，对其有一定要求如下：一、永久密闭(挡风墙)应符合下列要求(一)规格质量要求：1、墙体用不燃性材料建筑，厚度不小于0.5m，严密不漏风(手触无感觉，耳听无声音)。

2、岩巷密闭(挡风墙)上下要砌在顶底坚实的岩石上，煤巷密闭(挡风墙)两帮见实煤后掏槽深度不小于0.3m，见硬底硬帮与煤岩结实，并抹有不少于0.1m的裙边。

3、密闭(挡风墙)内有水的设反水池或反水管，确保不漏风。

4、墙面平整(1m内凸凹不大于10mm，料石勾缝除外)、无裂缝(雷管角线不能插入)、重缝和空缝。

墙面划成300mm×130mm的小面积，并且涂成红色，勾缝涂白。

密闭(挡风墙)前后打600mm宽底坎，高于地坪面50mm，底坎面上可配以图案。

(二)管理要求：1、密闭(挡风墙)内外5m内支架完好，无片帮冒顶。

2、密闭(挡风墙)前无瓦斯积聚。

3、密闭(挡风墙)5m内无杂物、积水和淤泥。

4、密闭(挡风墙)前要设置栅栏、警标、说明牌和检查牌(进回风巷道之间的风墙除外)。

5、已采区的密闭(挡风墙)设置距通风巷道的距离不得超过6m，否则应补打临时墙或永久墙。

二、临时密闭(挡风墙)应符合下列要求(一)临时调风或封闭盲巷时可以采用临时密闭(挡风墙)。

(二)临时密闭(挡风墙)的厚度根据用途和巷道条件的不同确定。

用于防突的，厚度不小于0、5m;其他用途的，厚度不小于0、3m。

(三)密闭(挡风墙)设在顶帮良好处，四周见硬顶硬帮，否则要掏槽与煤岩结实。

(四)密闭(挡风墙)前5m内支护完好，无片帮、冒顶。

(五)密闭(挡风墙)前设栅栏、警标。

(六)密闭(挡风墙)前无瓦斯积聚。

(七)因处理事故或临时调风，使用时间不超过7天的地点，可用木板临时密闭(挡风墙)，用鱼鳞式搭接，并用黄泥抹面。

三、永久风门应符合下列要求(一)每组风门不少于两道，并安设联锁装置。

主要进回风道之间风门，应同时安装反向风门。
