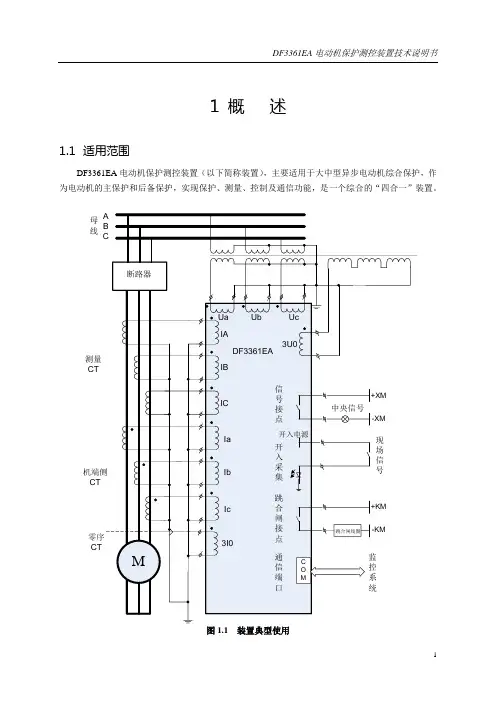

NSR-3661电动机保护测控装置技术和使用说明书

®/powerswitch2Interrupteurs sans boîtier30 A, 40 A et 60 ACommandes de moteurs manuellesSURVOLCes produits Powerswitch MD de qualité industrielle permettent une commande manuelle, sécuritaire et fiable d’une variété de charges motorisées. Pouvant servir de sectionneurs de courant*, ils sont offerts en versions monophasées et triphasées et affichent des valeurs stables à des tensions pouvant atteindre 600 V c.a. et une puissance maximale de 30 ch. Les modèles en boîtiers métalliques et non métalliques de types 1, 3R, 4X, etc. peuvent répondre à un vaste éventail de besoins.* Modèles de 30 et de 40 A seulement.MS603-FWMS303-DSWMS403-DSMS303-DSSpowerswitchMDGUIDE DE COMMANDE/powerswitch 3CARACTÉRISTIQUES• P ièces moulées en thermoplastique résistant aux impacts, aux produits chimiques, aux températures extrêmes, au cheminement et à la formation d’arcs.• M écanisme à cames favorisant les fermetures rapides et les ouvertures lentes des contacts.• H omologation à la norme UL 60947-4-1 (anciennement UL 508).• C ontacts en alliage d’argent, assurant une conductivité et une durabilité maximales.• V ersions de 30 et de 40 A dotées de pinces externes pour le câblage arrière et latéral (les modèles de 60 A permettent les raccordements avant ou arrière, selon le cas).• B arrières entre les bornes qui isolent chaque phase.• B ride, bornes et pinces externes en laiton nickelé pour plus de solidité et une résistance accrue à la corrosion.• L eviers surdimensionnés facilitant la commutation, même par des mains gantées.• V ersions à levier plus court (DSS) pour les modèles de 30 et de 40 A.• G arantie limitée de dix ans.• M odèles de 30 A offerts en versions à levier régulier (DSW) de couleur blanche.‡ Les sectionneurs MS4X sont certifiéspar la NSF.Interrupteurs en boîtier30 A, 40 A et 60 AN1303-TDSMS4X-303N3303-DSN1303-DSGUIDE DE COMMANDE/powerswitch4Sectionneurs en acier inoxydableDessus incliné : 30/32 A et 60 A, sans fusibleDessus plat : 30/32 A, 60 A, 80 A et 100 A, sans fusibleMDS6-AXMDS3-AXMDS8-AXMDS3-ASTSectionneurs de sécuritéSURVOLLes sectionneurs de sécurité Powerswitch MD sont conçus pour offrir un rendement supérieur dans les installations de trans-formation des aliments et boissons, les manufactures, les marinas, les chantiers navals et les usines d’assemblage desintégrateurs de composants (OEM). Offerts dans des boîtiers en PBT ou en acier inoxydable, ces dispositifs sont conçus pour affronter les conditions les plus rigoureuses et répondent aux exigences en matière de sécurité, de résistance aux lavages à grande eau, de réduction des arrêts et de conformité aux codes. Tous les sectionneurs sont également appuyés par une des meilleures garanties de trois ans sur le marché.powerswitchMDIP69KCARACTÉRISTIQUES• A cier inoxydable de type 304 qui résiste à la chaleur, à la corrosion et aux mauvais traitements.• D ispositifs étanches à l’eau et aux particules, submersibles et convenant aux lavages à pressions et à températures élevées.• I P66, IP67, IP68 et IP69K • U L 50E, types 3R, 4X, 12 et 13• V ersions à dessus incliné de 15° vers le mur, faisant glisser l’eau et les débris loin de la porte, de la manette et du joint d’étanchéité à l’avant du dispositif (modèles de 30/32 A et 60 A seulement).• M anette surmoulée qui assure une bonne prise, dure plus longtemps et résiste aux lavages à grande eau.• M anette pouvant être bloquée au moyen de trois cadenas,conformément aux exigences de l’OSHA en matière de verrouillage et d’étiquetage.•C ouvercle amovible qui simplifie et accélère l’installation et l’entretien.• C ertification NSF en ce qui a trait aux exigences en matière d’hygiène des aires de transformation d’aliments et de boissons.• E spacement de près de 2 cm de la surface de fixation qui facilite le nettoyage./powerswitch5GUIDE DE COMMANDELES ACCESSOIRES DES SECTIONNEURS APPARAISSENTSUR LA COUVERTURE ARRIÈREVersions à dessus incliné de 15° vers le mur, faisant glisser l’eau et les débris loin de la porte, de la manette et du joint d’étanchéité à l’avantdu dispositif (modèles de 30/32 A et 60 A seulement)./powerswitch6Sectionneurs non métalliquesModèles avec et sans fusible de 30/32, 60 ou 100 ACARACTÉRISTIQUES• B oîtier en PBT résistant aux impacts, à la corrosion et aux mauvais traitements.• D ispositifs étanches à l’eau et aux particules, submersibles et convenant aux lavages à pressions et à températures élevées.• I P66, IP67, IP68, IP69 et IP69K • U L 50E, types 3R, 4, 4X, 6P , 12 et 13• D essus arrondi faisant tomber l’eau et les débris loin de l’avant du dispositif où se trouvent la porte, la manette et le joint d’étanchéité (modèles de 30/32 A seulement).• M anette surmoulée qui assure une bonne prise, dure plus longtemps et résiste aux lavages à grande eau.• M anette pouvant être bloquée au moyen de trois cadenas,conformément aux exigences de l’OSHA en matière de verrouillage et d’étiquetage.• C ertification NSF en ce qui a trait aux exigences en matière d’hygiène des aires de transformation d’aliments et de boissons.• P lage de températures de fonctionnement de -40 à 75 °C (-40 à 65 °C pour les modèles Inform).• V is en inox captives à fentes triplesAccès en tout temps à des données relativesl’humidité à l’intérieur du boîtier, la continuité vos dispositifs sans avoir à les ouvrir!LDS60-AXLDS30-F AXMODÈLES SANS ÉTIQUETTE!Sectionneurs de sécuritépowerswitchMDTous les sectionneurs de Leviton ont été certifiés aux exigences internationales de la NSF en ce qui a trait à l’hygiène dans la transformation des aliments et boissons de façon àassurer la sécurité et la santé publiques. Les fabricants, les autorités de réglementation et les consommateurs se fient tous à la NSF pour l’élaboration de normes et de programmes de certification qui aident à protéger les aliments, l’eau, les biens de consommation et l’environnement.LDS30-AXCLDS30-CTSIP69KGUIDE DE COMMANDELES ACCESSOIRES DES SECTIONNEURS APPARAISSENT SUR LA COUVERTURE ARRIÈREDessus arrondi faisant tomberl’eau et les débris loin de l’avantdu dispositif où se trouvent la porte, lamanette et le joint d’étanchéité (modèles de30/32 A seulement)./powerswitchAccessoires pour sectionneurs de sécuritéREMARQUE : un support distinct est requis pour fixer les contacts auxiliaires avec fusible. Prière de communiquer avec le service à la clientèle.Dispositifs LEV àinterverrouillage mécanique et technologie Inform Apprenez-en davantage sur /levseries•••••ÉGALEMENT OFFERTS AVEC LA TECHNOLOGIE INFORM!。

NS 942S电动机差动保护装置说明书V1.3南京南自科技发展有限公司2006年6月地址：南京市江宁开发区天元中路128号诚基大厦2-213联系方式：*本说明书可能会被修改,请注意最新版本资料目录1．概述 (1)2．主要技术参数 (3)3．保护功能 (5)4．控制以及事件记录、故障录波功能 (7)5．硬件说明 (8)6．使用操作说明 (9)7．装置参数一览 (12)1 概述NS 942S电动机差动保护装置适用于大型三相异步电动机的差动保护。

本装置分直流操作回路和交流操作回路两种。

可以在开关柜就地安装，也可以组屏安装。

1.1 装置主要特点⏹高速的DSP处理器采用高性能DSP芯片，提供了高速的数据处理能力，保证了高性能实时算法的实现，提高了装置的可靠性和整体性能。

⏹快速、高精度采样采用快速14位高精度采样芯片，并采用频率自动跟踪技术，保证了很高的保护和测量计算精度。

⏹强大的通讯功能采用CAN网作为主通讯接口，传输速率可达1Mb/s，系统响应速度快。

⏹高可靠的电磁兼容设计标准背插式工业机箱，电路板采用表面贴装技术以及多层板工艺，选用快速瞬变电压抑制器件，使装置具有很强的电磁兼容能力。

1.2 保护功能配置⏹差动速断保护⏹二次谐波制动的比率差动保护⏹CT断线检测和闭锁功能1.3事件记录⏹保护动作记录⏹告警事件记录⏹操作命令记录1.4 控制功能⏹远方定值修改⏹远方保护投/退1.5 通信功能CAN总线1.6 故障波形记录功能2 主要技术参数2.1 额定参数2.1.1 直流电源额定电压：220V或110V<订货说明）允许偏差：－20％～15％纹波系数：＜5％功耗：＜15W2.1.2交流参数交流电流：5A或1A<订货说明）频率：50HZ交流电流功耗：＜0.5V A/相 <额定电流5A）＜0.1V A/相 <额定电流1A）交流电流过载能力： 2倍额定电流连续工作20倍额定电流连续工作10秒40倍额定电流连续工作1秒2.2 保护参数动作电流：0.1～20In级差：0.01A误差：＜3％2.3 绝缘性能2.3.1 绝缘电阻装置的带电部分和非带电部分及外壳之间，以及电气上无联系的各电路之间，用开路电压500V的兆欧表测量其绝缘电阻值，均大于100MΩ。

NS3650 系列辅助装置 技术使用说明书(资料版本号:V7.00)编写:姚 成 邓 烽周劭亮 吴 骞审核:黄国方批准:杨志宏日期:2011 年 11 月说明《NS3600 系列保护装置技术使用说明书——NS3650 系列辅助装置 分册（V7.00） 》主要 介绍了 NS3656 电压并列装置和 NS3659 电压切换装置的主要技术指标、功能、原理和使用方 法。

对于根据工程修改的专用程序，在工程技术资料或其他地区版本的说明书中加以说明。

目1.录概述 .................................................................................................................................................................... 4 1.1. 1.2. 1.3. 1.4. 应用范围 ..................................................................................................................................................... 4 主要功能 ..................................................................................................................................................... 4 装置外观 ..................................................................................................................................................... 4 符合的标准 ................................................................................................................................................. 42.技术条件............................................................................................................................................................. 5 2.1 2.2 2.3 2.4 2.5 2.6 额定参数 ..................................................................................................................................................... 5 功率消耗 ..................................................................................................................................................... 5 输出接点负载能力...................................................................................................................................... 5 电磁兼容性能 ............................................................................................................................................. 5 绝缘和机械性能 ......................................................................................................................................... 5 环境参数 ..................................................................................................................................................... 53.结构和功能说明 ................................................................................................................................................. 6 3.1. 3.2. 3.3. 3.4. NS3656 电压并列装置背板端子图和接线原理图 ...................................................................................... 6 NS3659 电压切换装置背板端子图和接线原理图 ...................................................................................... 9 各模件功能和使用说明 ............................................................................................................................ 12 模件原理图 ............................................................................................................................................... 13附录 A 机械与安装尺寸 ........................................................................................................................................... 21NS3600 系列保护测控装置技术说明书1. 概述1.1. 应用范围NS3656 PT 并列装置适用于单母线分段接线方式的两段母线 PT 重动、并列。

RCS-9611C线路保护装置技术和使用说明书南瑞继保电气有限公司版权所有本说明书适用于RCS-9611C系列V2.1* 版本程序。

本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：。

目录1 概述 (1)1.1 应用范围 (1)1.2 保护配置和功能 (1)1.2.1 保护配置 (1)1.2.2 测控功能 (1)1.2.3 保护信息功能 (1)1.3 性能特征 (1)1.4装置执行标准 (2)2 技术参数 (2)2.1 机械及环境参数 (2)2.1.1 机箱结构尺寸 (2)2.1.2 工作环境 (2)2.1.3 机械性能 (2)2.2 额定电气参数 (2)2.2.1 额定数据 (2)2.2.2 功 耗 (2)2.3 主要技术指标 (3)2.3.1 过流保护 (3)2.3.2 零序保护 (3)2.3.3 低周保护 (3)2.3.4 重合闸保护 (3)2.3.5 遥信开入 (3)2.3.6 遥测量计量等级 (3)2.3.7 电磁兼容 (3)2.3.8 绝缘试验 (4)2.3.9 输出接点容量 (4)3 软件工作原理 (4)3.1 过流保护 (4)3.2 零序保护（接地保护） (4)3.3 过负荷保护 (5)3.4 加速保护 (5)3.5 低周保护 (5)3.6 重合闸 (5)3.7 装置自检 (5)3.8 装置运行告警 (5)3.9 遥控、遥测、遥信功能 (6)3.10 对时功能 (6)3.11逻辑框图 (7)4 硬件原理说明 (8)4.1装置整体结构 (8)4.2 装置面板布置 (9)4.3 装置接线端子与说明 (10)4.3.1 模拟量输入 (10)4.3.3 跳线说明 (13)4.4 结构与安装 (14)4.4.1 开关柜安装参考尺寸 (14)4.4.2 组屏安装参考尺寸 (15)5 定值内容及整定说明 (16)5.1 系统定值 (16)5.2 保护定值 (17)5.3 通讯参数 (18)5.4 辅助参数 (19)6 使用说明 (20)6.1 指示灯说明 (20)6.2 液晶显示说明 (21)6.2.1主画面液晶显示说明 (21)6.2.2 保护动作时液晶显示说明 (21)6.2.3运行异常时液晶显示说明 (21)6.2.4 自检出错时液晶显示说明 (22)6.3 命令菜单使用说明 (23)6.3.1 装置整定 (23)6.3.2 状态显示 (24)6.3.3 报告显示 (24)6.3.4 报告打印 (24)6.3.5 现场设置 (24)6.3.6 装置调试 (24)6.3.7 版本信息 (25)6.3.8 厂内设置 (25)6.4 装置的运行说明 (25)6.4.1 装置正常运行状态 (25)6.4.2 装置异常信息含义及处理建议 (26)6.4.3 安装注意事项 (26)6.5 事故分析注意事项 (26)7 装置调试大纲 (27)7.1 试验注意事项 (27)7.2 事故分析注意事项 (27)7.3 交流回路检查 (27)7.4 输入接点检查 (27)7.5 整组试验 (27)7.5.1 过流Ⅰ段保护 (28)7.5.2 过流Ⅱ段保护 (28)7.5.3 过流Ⅲ段保护 (28)7.5.4 零序Ⅰ段保护 (28)7.5.5 零序Ⅱ段保护 (28)7.5.6 零序Ⅲ段保护 (28)7.5.7 重合闸保护 (28)7.5.9 零序加速保护 (29)7.5.10 过负荷保护 (29)7.5.11 低周保护 (29)7.6 运行异常报警试验 (29)7.6.1 频率异常报警 (29)7.6.2 接地报警 (29)7.6.3 PT断线报警 (29)7.6.4 控制回路断线报警 (29)7.6.5 TWJ异常报警 (30)7.6.6 CT断线报警 (30)7.6.7 弹簧未储能报警 (30)7.7 装置闭锁试验 (30)7.8 输出接点检查 (30)7.9 装置试验菜单的说明 (30)7.10 装置与监控后台联调的说明 (30)7.10.1 遥控功能的说明 (30)7.10.2 遥测值系数的说明 (31)7.10.3 装置与后台进行通讯联调时信息文本的说明 (31)8 附录 (31)8.1 插件选配方式1(YL方式) (31)8.1.1 YL方式硬件图 (32)8.1.2 YL方式背板端子图 (33)8.1.3 YL方式背板端子说明 (33)8.2 插件选配方式2(CK方式) (36)8.2.1 CK方式硬件图 (36)8.2.2 CK方式背板端子图 (37)8.2.3 CK方式背板端子说明 (37)8.3 软件配合说明 (38)8.4 SWI插件板号说明 (38)8.5 插件命名对照表 (38)NARI-RELAYS RCS-9611C线路保护装置RCS-9611C线路保护装置技术和使用说明书1 概述1.1 应用范围RCS-9611C用作110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路的保护及测控装置，可组屏安装，也可在开关柜就地安装。

六、保护控制器操作使用方法1．面板及按键说明 1.1显示窗第一显示窗在参数设定状态下显示设定参数；第二、第三、第四显示窗在运行状态下分别显示三相电流和三相电压。

1.2指示灯八个指示灯，指示电机故障停止原因： 启动失败、 短路 堵转、 缺相、 三相不平衡、 定/反时限、 接地、 欠过压、1.3按键设置键：在测量（运行）状态下，按住2秒钟以上不松开则进入设置状态。

在设置状态下，显示参数符号时，按住2秒钟以上不松开进入下一组参数或返回测量状态。

左键：在测量状态下切换显示电流、电压。

在设置状态下，用于调出原有参数或移动修改位。

确认键、复位键：在测量状态下作为故障恢复键使用。

在设置状态下，用于存入修改好的参数值。

增加键：在设置状态下，用于增加参数数值或改变设置类型。

减少键：在设置状态下，用于减少参数数值或改变设置类型。

1.4参数设置说明仪表的参数被分为六组，二、三、四、五、六组参数受密码控制，未设置密码时不能进入。

进入设置状态后，若1分钟以上不进行按键操作，仪表将自动退出设置状态。

1.5参数设置方法①设置键，不松开，直到显示0A 。

②按键进入修改状态，在、键的配合下将数值修改为1111 ③按 键，完成密码设置。

④按住设置键，不松开，顺序进入下一组参数，仪表显示每组第一个参数的符号。

⑤进入需要设置参数所在的组，按 键顺序循环选择本组需设置的参数。

⑥按 键调出当前参数的原设定值，闪烁位为修改位。

⑦通过 键移动修改位、 增值、 键减值，将参数修改为需要的值。

* 以符号形式表示参数值的参数，在修改时，闪烁位应处于末位。

⑧按 键存入修改好的参数，并转入下一参数。

⑨重复⑤-⑧步，可设置本组的其他参数：在显示参数符号时，按住设置键 不松开，直到退出参数的设置状态。

七、参数一览表该表列出了仪表的基本参数。

出厂设定参数只是参考值，用户可以根据电机情况进行修改。

在出厂设定一栏有“****”号的参数，用户必须设定。

八．仪表（参数）使用说明参数一览表说明：注1：电流互感器的选择：建议一次电流按电机额定电流的8倍以上选择变比，这样有利于保证互感器和仪表的过载能力注2：调校：调校可以减少由于互感器、引线等引起误差，提高系统的测量精度。
