各种油套管、工具等基本数据

各种油套管、工具等基本数据（1）-油管鉴于现场对各种工具和油管、套管的基本数据书籍匮乏，在施工中便于便携式查阅，将现在常用的油套管、工具的基本数据登出，方便大家使用。

1、d76mm油管：外径88.9mm ,内径75.9mm,每米内容积0.004523立方米，每米重量13.22kg；接箍外径107mm ,长度146mm，重量3.6kg；整管平均重量13.6kg/米。

2、d62mm油管：外径73mm，内径62mm, 每米内容积0.003018立方米，每米重量9.16kg;接箍外径89.5mm，长度132mm，重量2.4kg；整管平均重量9.4kg/米。

3、d62mm外加厚油管：外径73mm，内径62mm, 每米内容积0.003018立方米，每米重量9.16kg;加厚部分外径78.6mm,重量增加0.9kg；接箍外径93mm，长度134mm，重量2.8kg；整管平均重量9.53kg/米。

4、d50mm油管：外径60.3mm，内径50.3mm, 每米内容积0.001986立方米，每米重量6.84kg;接箍外径73mm，长度110mm，重量1.3kg；整管平均重量7kg/米。

5、d40mm油管：外径48.3mm ,内径40.3mm,每米内容积0.001275立方米，每米重量4.39kg；接箍外径55mm ,长度96mm，重量0.5kg；整管平均重量4.4kg/米。

6、油管抗拉强度（以下数据均按油管钢级DZ40、DZ50、DZ55排列，单位kN）：（1）d76mm油管：446、585、645（2）d62mm外加厚油管：443、583、641（3）d62mm油管：294、387、426（4）d50mm油管：208、274、3015（5）d40mm油管：118.7、156、171.5注：外加厚油管所标注为管身抗拉力，平式油管标注为抗滑扣拉力，平式油管管身抗拉力与外加厚油管相同。

7、油管抗内压力（以下数据均按油管钢级DZ40、DZ50、DZ55排列，单位Mp）：（1）d76mm油管：48.5、63.8、70.3（2）d62mm油管：57.2、75.3、82.9（3）d50mm油管：63.1、无、91.3注：外加厚油管与平式油管抗内压力相同。

17.76
4.48
8.94
6400
247
51.3
39.7
214
BTC
274
LTC
28
5.791
187.7
16.99
5.25
10.59
7800
289
60.7
56.3
260
BTC
321
LTC
32
5.675
187.7
16.32
5.92
12.
.2
71.1
301
BTC
362
尺寸
扣型
磅级
lb/ft
内径
in
接箍外径
88.4
103.4
105.5
70.9
EU
8.7
93.2
4000
100
88.4
NU
9.35
2.155
88.9
2.35
1.84
8.64
101.2
NU
11
2.065
88.9
2.16
2.03
10.3
111.8
136
133.5
NU
11.5
1.995
88.9
2.02
2.17
11.2
119.8
147.7
143
3-1/2″
141.3
9.84
2.83
7.52
4200
155.6
57.2
50
138
BTC
176
LTC
21.4
4.126
141.3
8.63
4.04
11.1
6710
BTC

油套管主要检测项目及参数油套管是石油工业中常用的一种管道，它主要用于输送石油和天然气，保护井壁并防止井壁塌陷。

油套管的质量和性能对于保障油井的正常运行和安全生产至关重要。

因此，进行油套管的检测和评价工作非常重要。

油套管的检测项目包括物理性能检测、化学成分分析和无损检测三个方面。

接下来将详细介绍这些检测项目及相关参数。

1.物理性能检测：物理性能检测主要包括外径、壁厚、长度和重量等参数的测量以及外观检查。

这些参数是衡量油套管基本性能的重要指标。

外径是指油套管外表面的最大直径，壁厚是指油套管壁的厚度，长度是指油套管的有效长度，重量是指单位长度油套管的质量。

外观检查主要是观察油套管表面是否有明显的裂纹、腐蚀、凹陷等缺陷。

2.化学成分分析：化学成分分析主要是对油套管的主要成分进行检测和分析。

常用的化学成分包括碳(C)、硅(Si)、锰(Mn)、硫(S)、磷(P)等元素。

不同的油套管会有不同的化学成分，这是由于不同材料和制造工艺所决定的。

通过分析化学成分可以了解油套管的材料性能和耐腐蚀性能，以及其在特定环境下的使用情况。

3.无损检测：无损检测是油套管质量控制中非常重要的一环。

无损检测是指在不损伤被测试物体的条件下，通过检测和分析测试物体的内部和表面缺陷、组织结构、物理性能以及材料状态的一种检测技术。

常用的无损检测方法包括超声波检测、射线检测、磁粉检测、涡流检测等。

超声波检测主要用于检测油套管的内部缺陷，如孔隙、气泡、裂纹等；射线检测主要用于检测油套管的管壁厚度，以及壁内的腐蚀和裂纹等缺陷；磁粉检测主要用于检测油套管的表面和边缘的裂纹等缺陷；涡流检测主要用于检测油套管表面的裂纹和孔隙等缺陷。

除了上述主要的检测项目和参数，还有一些次要的检测项目和参数也需要进行评估，如油套管的硬度、延伸率、屈服强度、抗拉强度等。

这些参数可以反映油套管的强度和耐久性能，对于保证油套管的安全和可靠运行具有重要意义。

总之，油套管的检测主要包括物理性能检测、化学成分分析和无损检测等方面。

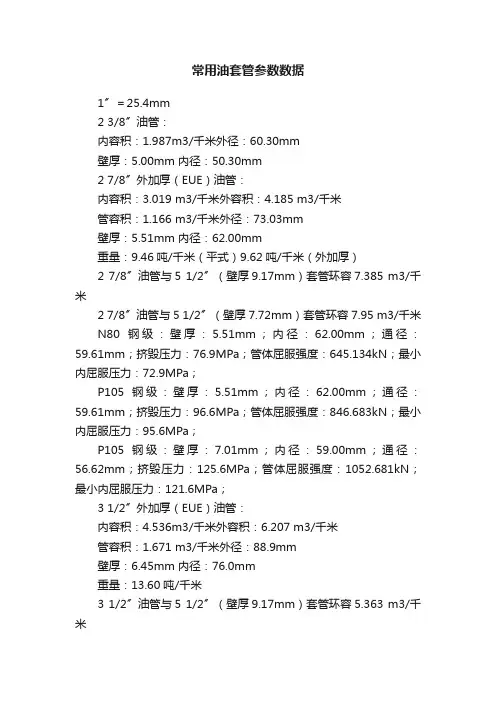

常用油套管参数数据1〞＝25.4mm2 3/8〞油管：内容积：1.987m3/千米外径：60.30mm壁厚：5.00mm 内径：50.30mm2 7/8〞外加厚（EUE）油管：内容积：3.019 m3/千米外容积：4.185 m3/千米管容积：1.166 m3/千米外径：73.03mm壁厚：5.51mm 内径：62.00mm重量：9.46吨/千米（平式）9.62吨/千米（外加厚）2 7/8〞油管与5 1/2〞（壁厚9.17mm）套管环容7.385 m3/千米2 7/8〞油管与5 1/2〞（壁厚7.72mm）套管环容7.95 m3/千米N80钢级：壁厚：5.51mm；内径：62.00mm；通径：59.61mm；挤毁压力：76.9MPa；管体屈服强度：645.134kN；最小内屈服压力：72.9MPa；P105钢级：壁厚：5.51mm；内径：62.00mm；通径：59.61mm；挤毁压力：96.6MPa；管体屈服强度：846.683kN；最小内屈服压力：95.6MPa；P105钢级：壁厚：7.01mm；内径：59.00mm；通径：56.62mm；挤毁压力：125.6MPa；管体屈服强度：1052.681kN；最小内屈服压力：121.6MPa；3 1/2〞外加厚（EUE）油管：内容积：4.536m3/千米外容积：6.207 m3/千米管容积：1.671 m3/千米外径：88.9mm壁厚：6.45mm 内径：76.0mm重量：13.60吨/千米3 1/2〞油管与5 1/2〞（壁厚9.17mm）套管环容5.363 m3/千米P105钢级：壁厚：6.45mm；内径：76.00mm；通径：72.82mm；挤毁压力：90MPa；管体屈服强度：1210.182kN；最小内屈服压力：92MPa；5 1/2〞套管：外径：139.7mm壁厚：6.20mm/7.72mm/9.17mm内径：127.30mm/124.26mm/121.36mm内容积：12.73 m3/千米/ 12.13m3/千米/11.57 m3/千米P110钢级：壁厚：7.72mm；内径：124.26mm；通径：121.08mm；挤毁压力：51.6MPa；管体屈服强度：2429kN；最小内屈服压力：73.4MPa；P110钢级：壁厚：9.17mm；内径：121.36mm；通径：118.19mm；挤毁压力：76.50MPa；管体屈服强度：2852kN；最小内屈服压力：85.2MPa；J55钢级：壁厚：7.72mm；内径：124.26mm；通径：121.08mm；挤毁压力：33.90MPa；管体屈服强度：1215kN；最小内屈服压力：36.7MPa；9 5/8〞套管：P109钢级：直径：245mm 壁厚：11.99mm内径：220.5mm 内容积：38.186 m3/千米P110钢级：直径：244.48mm 壁厚：13.84mm内径：216.79mm 内容积：？m3/千米挤毁压力：54.8MPa；管体屈服强度：7608kN；最小内屈服压力：63.2MPa；2 7/8〞钻杆：壁厚：9.19mm重量：15.49吨/千米7〞套管：外径：177.80mm壁厚：9.19mm 内径：159.4mm内容积：19.96m3钢级：P110 抗内压强度：68.7MPa。
