授课内容时间分配一、普通示波器的组成普通示波器主要由示波管、Y轴偏转系统、X轴偏转系统、扫描及整步系统、电源等五部分组成名称组成及作用示波管它是示波器的核心。
其作用是把所需观测的电信号变换成发光的图形Y轴偏转系统由衰减器和Y轴放大器组成，其作用是放大被测信号X轴偏转系统由衰减器和X轴放大器组成，作用是放大锯齿波扫描信号或外加电压信号扫描及整步系统扫描发生器的作用是产生频率可调的锯齿波电压。
整步系统的作用是引入一个幅度可调的电压，来控制扫描电压与被测信号电压保持同步，使屏幕上显示出稳定的波形电源由变压器、整流及滤波等电路组成，作用是向整个示波器供电授课内容时间分配二、普通示波器的工作原理示波管的基本结构电子枪的组成及各部分的作用名称组成及用途电子枪灯丝用于加热阴极阴极表面涂有氧化物的金属圆筒，在灯丝加热作用下能够发射电子控制栅极顶部开有小孔的金属圆筒，其上加有比阴极低的负电压。
调节控制栅极的负电压高低，可以控制通过小孔的电子束强弱，从而改变荧光屏上光点的亮度第一阳极和第二阳极两个圆形金属筒，其上加有对阴极来说为正的电压。
它们的作用有二：一是吸引由阴极发射来的电子，使之加速；二是使电子束聚焦授课内容时间分配示波原理Y偏转板加直流电压后使电子束发生偏转授课内容时间分配波形的稳定条件•如果锯齿波扫描电压周期是被测信号周期的整数倍，荧光屏上会稳定地显示出若干个被测信号的波形。
•为达到上述目的，调节扫描电压的频率可以通过调节示波器面板上的“时间因数”旋钮（有的示波器称“扫描范围”）和“扫描微调”旋钮来实现。
•思考与练习•普通示波器主要有哪几部分组成？各部分作用是什么？•示波器的核心是什么？它有几部分组成？•荧光屏上出现稳定波形的前提是什么？第2节双踪示波器的组成及原理一、双踪示波器的基本原理双踪示波器的Y轴偏转系统电子开关（Y工作方式）的五种工作状态：•当电子开关处于“CH1”状态时，CH1通道开通，屏幕上只能显示CH1通道的波形。
第一章电工仪表与测量的基本知识§1-1 常用电工仪表的分类、型号和标志一、常用电工仪表的分类1、概念:用来测量各种电量、磁量及电路参数的仪器、仪表统称为电工仪表。
2、分类:电工仪表按结构和用途的不同，分以下三类1）指示仪表:能将被测量转换为仪表可支部分的机械偏转角，并通过指示器直接显示出被测量的大小，故又称为直读式仪表。

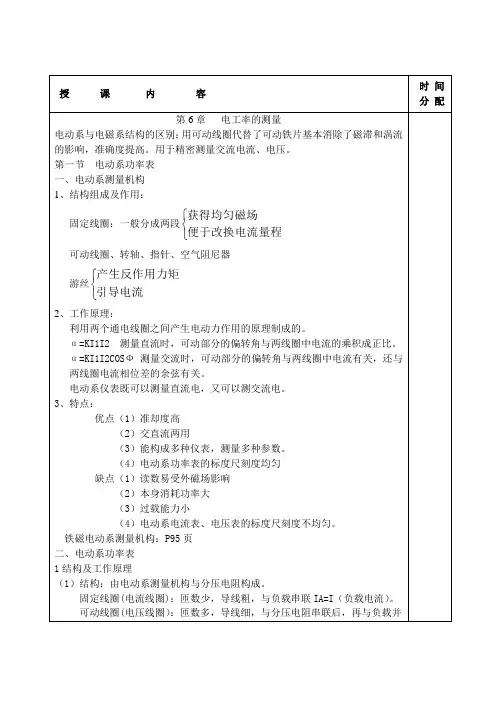

⑴按工作原理分类:主要有磁电系仪表、电磁系仪表、电动系仪表和感应系仪表。
⑵按使用方法分类：有安装式、便携式两种.⑶按被测量的名称分类：有电流表、电压表、功率表、电能表、频率表、相位表、万用表等。
⑷按准确度等级分类:有0.1、0.2、0。
5、1。
0、1.5、2。
5、5.0共七级.⑸按使用条件分类：有A、B、C三组类型的仪表。
⑹按被测电流种类分类：有直流仪表、交流仪表以及交、直流两用仪表三类。
2）比较仪表：又分直流比较仪表和交流比较仪表两大类。
3）数字仪表：常用的有数字式电压表、数字式万用表、数字式频率表等。
二、电工指示仪表的型号1、安装式指示仪表型号的组成及含义用途号（国际通用符号）设计序号（数字)系列代号(汉语拼音字母）形状第二位代号（数字)形状第一位代号（数字）2、便携式指示仪表型号的编制规则由于便携式仪表不是固定安装在开关板上的，故不需要形状、代号.例:型号T19-A,表示一块设计序号为19的便携式电磁系电流表。
三、电工仪表的标志有关标志及其含义见P7表1-2小结电工仪表的分类、型号及标志。
布置作业P19 2课后记§1—2 电工仪表的误差和准确度一、仪表的误差及分类：根据产生误差的原因，仪表误差分两类1、基本误差：指仪表在正常工作条件下，由于仪表的结构、工艺等方面的不完善而产生的误差叫基本误差。
2、附加误差：仪表因为偏离了规定的工作条件而产生的误差叫附加误差.二、误差的表示方法误差通常用绝对误差、相对误差和引用误差来表示。
1、绝对误差△1）概念：仪表的指示值A x与被测量实际值A0之间的差值，叫做绝对误差，用△表示。

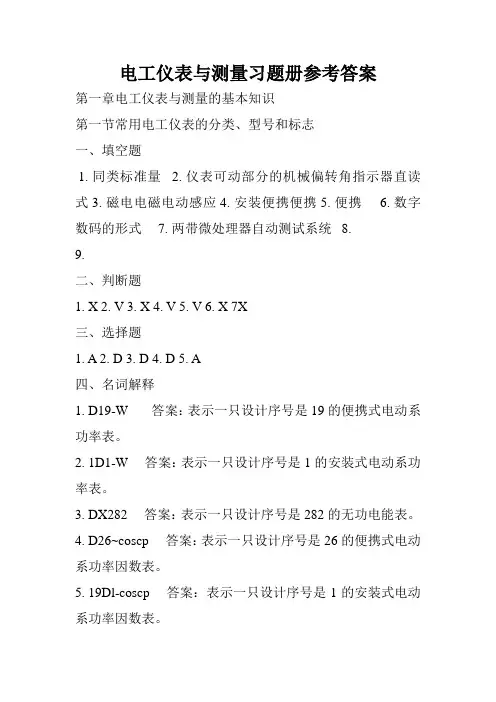

电工仪表与测量习题册参考答案第一章电工仪表与测量的基本知识第一节常用电工仪表的分类、型号和标志一、填空题1. 同类标准量2. 仪表可动部分的机械偏转角指示器直读式3. 磁电电磁电动感应4. 安装便携便携5. 便携6. 数字数码的形式7. 两带微处理器自动测试系统8.9.二、判断题1. X2. V3. X4. V5. V6. X 7X三、选择题1. A2. D3. D4. D5. A四、名词解释1. D19-W 答案：表示一只设计序号是19的便携式电动系功率表。
2. 1D1-W 答案：表示一只设计序号是1的安装式电动系功率表。
3. DX282 答案：表示一只设计序号是282的无功电能表。
4. D26~coscp 答案：表示一只设计序号是26的便携式电动系功率因数表。
5. 19Dl-coscp 答案：表示一只设计序号是1的安装式电动系功率因数表。
6. 45Tl-coscp 答案：表示一只设计序号是1的安装式电磁系功率因数表。
7. D3-Hz 答案：表示一只设计序号是3的便携式电动系频率表。
8. 62Ll-coscp 答案：表示一只设计序号是1的安装式整流系功率因数表。
，9. DD28 答案：表示一只设计序号是28的单相电能表。
10. DT12 答案：表示一只设计序号是12的三相四线电能表。
11. 25C16-A 答案：表示一只设计序号是16的安装式磁电系电流表。
12. DS36 答案：表示一只设计序号是36的三相三线电能表。
13. T62-V 答案：表示一只设计序号是62的便携式电磁系电压表。
14. D3-(p2答案：表示一只设计序号是3的便携式电动系相位表。
五、问答题1.电工指示仪表按使用条件分哪几组？各适用于什么条件？答：电工指示仪表按使用条件分A、B、C三组。
A组仪表使用环境温度为0〜40°C，B组仪表-20〜50°C，C组仪表-40〜60°C，相对湿度均为85%范围内。
