JW-4型接触网作业车运用作业指导书版本号：2015011. 作业项目名称2. 作业内容范围本指导书适用于徐州供电段管内JW-4型接触网作业车的检查、保养、操作以及应急处理。
3. 编制（修订）文件依据《接触网作业车管理规则》4. 人员工具材料及图纸资料要求4.1. JW-4型接触网作业车。
4.2.司机、副司机共2人。
4.3.随车工具一套，摄像手电1只，用于检查作业；乘务通1台，用于故障处理时的资料存放和指导。
5. 安全风险预想及卡控措施5.1.安全风险预想5.1.1.平台检查中存在高空坠落的危险。
5.1.2.检查车底部位，易发生碰头、摔倒的危险。
5.1.3.检查传动部件时，有发生挤、刮的危险。
5.1.4.动车时，二人配合不当存在着人身伤害的危险。
5.2. 卡控措施5.2.1.检查平台等高空作业要做到站稳、抓牢，上下车及平台不得背向车体上下。
5.2.2.按规定配带劳动防护用品，注意地沟的清洁，有漏油处所要及时清理。
5.2.3.不要用手和锤触碰运行中的部件。
5.2.4.起机、动车时要高声呼唤，确认人员处于安全地带时再动车。
6. 作业内容6.1 JW-4型接触网作业车检查程序JW-4型接触网维修作业车采用1A-A1四轴结构，主要由动力及传动系统、走行部、电气系统、制动系统、液压系统及液压升降回转作业平台、随车起重机、检测装置（连东1034018选装）等组成，动力及传动系统采用重庆康明斯NTC-290型柴油发动机和富勒RT-11509C型变速箱。
针对此类型的车辆，作业车检查程序如下：JW-4接触网作业车检查程序及标准6.2. JW-4接触网作业车行驶操作6.2.1. 行驶前的准备工作6.2.1.1.闭合电源总开关(在Ⅰ位端主司机椅左侧地板)，将电源转换开关扳至正确位置。
（图1为断开位，图2为闭合位，顺时针为开）图1.断开位图2.闭合位6.2.1.2.起动发动机：把变速杆放在空档位置，手油门置于适当位置，然后扭动点火钥匙进行起动，如10秒内不能起动，应松开重新进行第二次起动。
接触网检修作业指导书一、检修内容1.检修部位：接触网设备。
2.检修内容：(1)清理接触网上的积尘，检查网杆、网距、网板等部件是否有损坏、变形等情况；(2)检查接触网上的螺栓、连接件是否松动；(3)检查接触网的支持和绝缘设施是否完好；(4)检查接触网的电气接触是否正常；(5)检查接触网的接地设备是否正常；(6)检杳接触网控制系统是否正常。
二、操作流程1.开始检修前，应当对检修部位进行必要的标识，设置工作范围，并且通知相关人员并进行安全交底。
2.进行接触网设备的接地操作，确保电气安全。
3.分工协作，对接触网上的各个部件进行检查。
4.清理积尘：使用纸巾或者软毛刷进行清理，避免使用金属刷或者硬毛刷，以免刮伤接触网上的部件。
5.检查螺栓、连接件的松紧程度，并按照需要进行加固。
6.检杳接触网的支持和绝缘设施：检查支持杆是否有破损、变形等情况，检查绝缘设施是否完好并保持良好状态。
7.检杳接触网的电气接触：使用万用表等工具进行检杳，确保接触良好。
8.检查接触网的接地设备是否正常：检查接地设施是否接地良好、接地电阻是否正常。
9.检查接触网控制系统是否正常：检查设备的控制开关是否灵敏、接线是否正确,进行功能测试等。
10.确认所有检修工作已经完成，将设备恢复原状。
三、安全提示1.切勿进行带电检修，必要时应断开电源并进行接地操作。
2.在进行接触网检修时，必须佩戴绝缘手套、绝缘鞋和安全带等个人防护装备。
3.当进行高空操作时，应使用防护网、安全绳等安全设备，并注意登高作业中的平衡和固定。
4.在进行接触网检修时，必须确保工作人员之间的配合，集中注意力，加强沟通，并随时保持警惕。
5.在检修工作中，切勿随意修改或者拆卸设备上的零部件，必要时应得到确认并进行记录。
6.在检修结束后，必须保持现场清洁，并将设备恢复原样。
四、总结接触网设备是电气系统中重要的元件之一，其安全和稳定运行直接关系到线路的正常运行和生产效率。
因此，在进行接触网检修时，必须高度重视安全，全面检查设备的各个部分,确保安全、高效、稳定运行。
编号：STGZ/HZ-G009-2015版本号：2015JW-4G型接触网作业车运用作业指导书编制：顾军审核：龚伟批准：吴根富2015-10-31 发布 2015-11-01 实施杭州供电段。
1欢迎下载修订记录JW-4G型接触网作业车运用作业指导书1 适用范围适用于JW-4G型接触网作业车乘务员岗位。
2 编制依据2.1《接触网作业车管理规则》（铁运【2009】71号）2.2《接触网作业车乘务员一次出乘作业标准》（供安设函【2014】100号）2.3《铁路技术管理规程》 (铁总科技【2014】172号)2.4《上海铁路局行车组织规则》（上铁师【2014】435号）2.5《高速铁路接触网作业车安全运用规定》（供安设函【2013】45号）2.6《接触网作业车》（中国铁道出版社）2.7《轨道车与接触网作业车专业知识培训教材》（西南交通大学出版社）3 作业内容范围3.1 JW-4G型接触网作业车检查程序JW-4G型接触网检修作业车采用液力传动形式，主要由车体、车架、转向架、动力传动装置、制动系统、液压系统、电气系统、自动调平的升降回转作业平台、车钩及缓冲装置等组成。
走行部采用两台两轴转向架，动力传动装置下悬，车辆前端设置司机室，后部设置带自动调平的升降回转作业平台。
针对此类型的车辆，作业车检查程序如下：3.2 JW-4G型接触网作业车检查内容及方法3.2.1前部检查3.2.1.1 端部①上大灯、雨刮器良好，瞭望窗玻璃无破损；②调车扶手、下大灯完整；③脚踏板焊接牢固；④排障器、扫石器安装牢固，排障器底面距轨面高度为90-130 mm ，扫石器橡胶板下缘距轨面为20～30mm。
⑤电源输出插座外观良好，电线无裸露。
3.2.1.2车钩车钩连接牢固无裂纹，钩与钩耳间隙≤6mm，钩耳孔与钩舌销孔直径磨耗≤2mm，钩舌销与销孔或钩耳孔间隙≤3mm；三态作用良好；车钩中心线距轨面高度880±10mm；车钩开度：闭锁位置最大为130mm,全开位置最大为250mm。

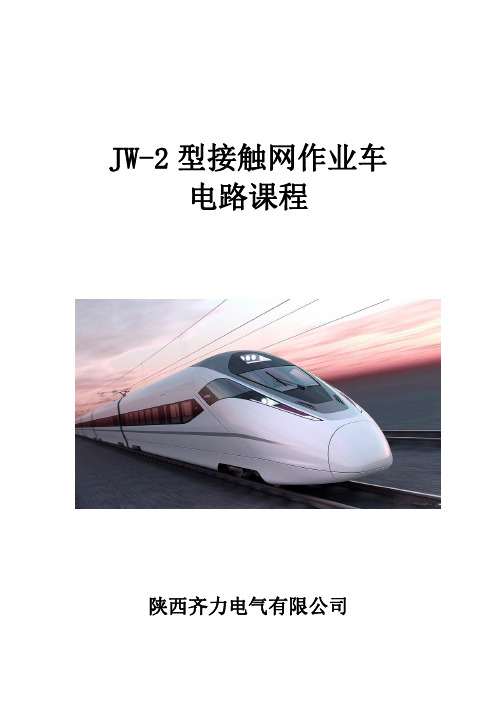

JW-2型接触网作业车电路课程陕西齐力电气有限公司JW-2作业车电路识图与分析一、JW-2轨道车电路简介JW-2型接触网维修作业车电路额定电压为24V，采用负极接铁的接线方式,因此作业车车体也是电气回路中的一部分。
JW-2维修作业车的电路图由本车电路与作业系统电路两部分组成。
二、控制电源电路JW-2维修作业车的控制电源由充电发电机G和蓄电池组GB并联而成，电路简图如下所示：控制电源简图电源电路有三个工作状态：蓄电池供电状态、充电发电机供电状态、蓄电池充电状态。
蓄电池供电时的电路：GB1(+)→QS1→F2→SA-3→PA→(控制电路)→车体→GB2(-)充电发电机供电状态：G(+)→F3→(控制回路)→车体→G(-)蓄电池充电状态：G(+)→F3→SA-5→PA→SA-3→F2→QS1→GB1→GB2→F1→车体→G（-）三、柴油机启动电路启动柴油机必须解决两个问题：（一）燃料供给（二）蓄电池向起动机供电，让起动机带动柴油机转动。
为保证柴油机启动时供油畅通，熄火电磁阀得电。
电磁阀K1吸合，拖动柴油机曲轴转动，起动机QD得电带动曲轴旋转柴油机启动。
电路简图如下：熄火电磁阀（截流阀）安装在燃油泵的上部燃油出口处，用以切断燃油的供给，使柴油机熄火。
通常为电磁式，得电时打开让燃油通过，也可以手动操作，紧急情况下，如当电气系统出现故障时，可顺时针旋转手动旋钮，让燃油通过。
如图所示：1-燃油箱2-滤清器3-齿轮泵4-稳压器5-滤清器6-调速器7-节流阀（油门）8-断流器9-供油管10-喷油器11-凸轮轴12-回油管13-主油道14-怠速油道15-旁通油道柴油机启动电路可分为三个部分：熄火电磁阀YV得电电路、电磁开关K1得电电路、启动电机QD得电电路。
（一）熄火电磁阀YV得电电路:正极→QS1→F2→SA-3→PA→FU7→SA12(运转位)→YV→负极（二）电磁开关K1得电电路：正极→QS1→F2→SA-3→PA→FU7→SA12(启动位)→SA-41→K1线圈→负极（三）启动电机QD得电电路：正极→QS→QD→负极四、气控换向电路为减轻作业人员的劳动强度，让换向操作简单。
JW-4G接触网作业车作业平台的使用及故障处理摘要：JW-4G接触网作业车是电气化铁路接触网维修、事故抢修及施工的主要机型，作业平台是接触网作业车上的重要设备，正确使用作业平台可以提高接触网作业工作效率，防止事故发生。
现场作业中作业平台如何正确使用是保障施工作业的前提、出现故障如何做到应急处理是保证施工安全的基础，因此必须掌握平台应用知识，在实际工作中才能高效的完成施工及抢修任务。
关键词：作业平台、使用与保养、应急复位、安全事项一、作业平台的使用与保养1、作业平台的组成包括平台、立柱及升降机构、回转驱动装置、调平装置等。
2、作业平台的使用JW-4G型接触网作业车作业平台设有两套操纵装置：一套设在平台上控制箱内，主要为了方便作业施工人员操纵；另一套设在平台下的控制阀件柜上，其主要作用是当上部操纵失灵时可操纵平台回位。
作业平台的升降与旋转设有互锁和转换装置，可由平台上和平台下工作人员分别操纵。
升降回转作业平台的操纵程序如下：（1）闭合电源总开关，在操纵台启动发动机，打开“本端操作”开关，将发动机转速控制在1100r/min左右；打开操纵台上的“作业取力”开关。
（2）将下控制面板上的“作业控制转换”开关置于“平台下”位。
（3）将“平台升降”开关置于“上升”位，待作业平台升到一定高度（平台支承离开支撑座并与支撑座有一定距离）后，再将“平台升降”开关置于“停止”位，平台即停止上升；需下降作业平台时，则将“平台升降”开关置于“下降”位。
（4）根据工作区域的需要，操纵下控制面板上的区域锁定钥匙开关。
需要在左侧区域工作时，则将区域钥匙开关置于“左侧区域”位，拔出钥匙平台只能在左侧120°范围内工作；需要在右侧区域工作时，则将区域钥匙开关置于“右侧区域”位，拔出钥匙，平台只能在右侧120°范围内工作；不限区域时，则将区域钥匙开关置于“全区域”位，拔出钥匙，平台可在左右侧120°范围内工作。
接触网检修作业车作业机构标准化操作指导书接触网检修作业车作业机构标准化操作指导书第一节适用范围时本指导书适用于操作接触网检修作业车作业机构进行作业的要求，规范了接触网作业车作业机构操作的作业程序。
第二节准备工作人员：接触网作业车司机、副司机、接触网检修工。
第三节作业指导书1.轨道起重设备操作人员须持有起重设备操作证上岗，轨道起重设备进行装卸作业时，须指派有经验的施工负责人现场指挥，并设有专人防护，严格执行起重作业的相关规定。
⑴严格执行“十不吊”规定①非指挥人员指挥，指挥信号不明，违章指挥不吊。
②超重或质量不明不吊。
③安全保护装置不明不吊。
④货件上有人或浮摆物件不吊。
⑤6米以上大货件无牵引绳不吊。
⑥货件钩连其他物件或埋藏地下物不吊。
⑦简化挂索、货件捆绑不牢不吊。
⑧光线不明，视线不清不吊。
⑨金属货物尖锐楞角无衬垫不吊。
⑩未试吊不吊(重要货件顿钩试吊)。
⑵严格执行“八不准”规定：①不准无“特种设备作业人员证”人员操作。
②不准酒后操作。
③不准机械代柄操作。
④不准大件货物起吊后变幅。
⑤不准负重快速转向或行走。
⑥不准突然制动和猛放吊物。
⑦不准重物不臂杆下站人。
⑧不准擅离起重司机操作岗位。
2.升降回转作业平台⑴作业过程中车辆移动时，动车前平台上的作业人员蹲下并把牢扶稳，平台操作人员适当降低作业平台高度。
车速不得超过10km/h。
⑵使用作业平台在外轨超高超过125mm的曲线上作业时，必须使用抓轨器或自动调平装置。
⑶作业平台在使用时不得超过载重规定(前端承重300kg，中心柱端承重1000kg)。
作业时平台下严禁站人和通行。
第四节作业流程1.使用接触网作业车随车吊起重作业流程⑴确认被吊物重量，严禁超载、偏载作业。
⑵启动发动机，运行正常后，将发动机转速控制在1100r/min左右，带动油泵工作，扳动“作业取力”钥匙开关至得电位。
⑶将手动换向阀扳到“随车吊位”。
⑷升起吊臂，作空载的变幅、伸缩、回转、卷扬等动作的运转，以检查有无异常现象，检查吊具是否完好。
铁路JW-4、JW-4G型接触网作业车年修标准1、范围本标准规定了铁路JW-4、JW-4G型接触网作业车发动机、传动及走行系统、制动系统、电器系统、液压作业系统等各总成、系统年修标准及检验、实验要求。
本标准适用于铁路JW-4、JW-4G型接触网作业车年修作业。
2、规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T10082-2010重型轨道车技术条件TB/T2180-2006电气化铁道接触网综合检修作业车技术条件接触网作业车管理规则接触网检修作业车大修规则重型轨道车年修规则JW-4型接触网作业车大修范围JW-4型接触网作业车大修标准3 、各总成、系统年修标准3.1NTC290、NTA855发动机（JW-4）3.1.1空气滤清器：壳体内外干净无尘，更换空气滤清器芯。
3.1.2发动机机油：1) 油底壳干净无杂质。
2) 油管挂架螺栓紧固。
3) 更换机油（机油标号满足发动机润滑要求）。
3.1.3更换机油滤清器。
3.1.4更换燃油滤清器。
3.1.5风扇工作状态：1) 所有风叶无铆钉松动、裂纹和碰弯变形现象。
2) 皮带轮无松动、磨损，润滑良好，转动灵活。
3.1.6发动机风扇皮带和发电机皮带：皮带无老化、龟裂，有老化龟裂时更换；发动机风扇皮带和发电机皮带张力为（100±10）N；更换的新皮带张力应达到（140±10）N。
3.1.7燃油箱：1) 燃油箱安装牢固，无渗漏，无开焊。
2) 燃油箱内清洁无杂质。
3) 更换油箱燃油粗滤器芯。
3.1.8水泵皮带张力：（80±10）N；更换的新皮带，张力应达到（130±10）N。
3.1.9更换水滤器芯，冷却水管无泄漏、无老化，必要时更换防冻液。
3.1.10喷油器行程和气门间隙符合要求。
气门间隙：冷调时进气门间隙为0.28mm，排气门间隙为0.58mm。
