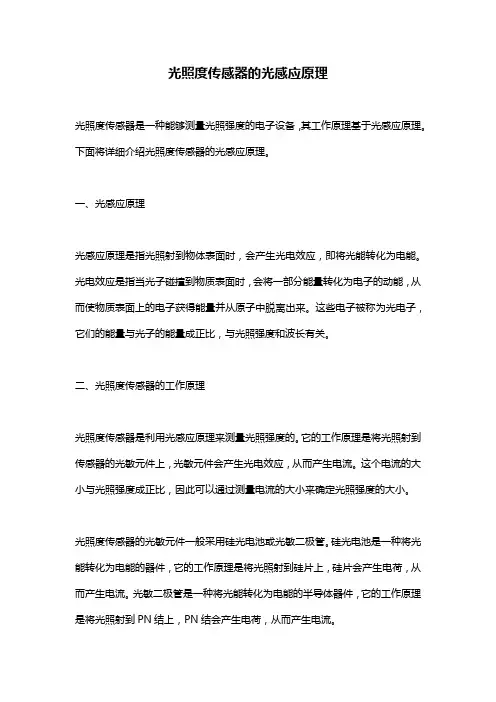

光照度传感器的光感应原理光照度传感器是一种能够测量光照强度的电子设备，其工作原理基于光感应原理。
下面将详细介绍光照度传感器的光感应原理。
一、光感应原理光感应原理是指光照射到物体表面时，会产生光电效应，即将光能转化为电能。
光电效应是指当光子碰撞到物质表面时，会将一部分能量转化为电子的动能，从而使物质表面上的电子获得能量并从原子中脱离出来。
这些电子被称为光电子，它们的能量与光子的能量成正比，与光照强度和波长有关。
二、光照度传感器的工作原理光照度传感器是利用光感应原理来测量光照强度的。
它的工作原理是将光照射到传感器的光敏元件上，光敏元件会产生光电效应，从而产生电流。
这个电流的大小与光照强度成正比，因此可以通过测量电流的大小来确定光照强度的大小。
光照度传感器的光敏元件一般采用硅光电池或光敏二极管。
硅光电池是一种将光能转化为电能的器件，它的工作原理是将光照射到硅片上，硅片会产生电荷，从而产生电流。
光敏二极管是一种将光能转化为电能的半导体器件，它的工作原理是将光照射到PN结上，PN结会产生电荷，从而产生电流。
三、光照度传感器的应用光照度传感器广泛应用于照明系统、建筑自动化、环境监测、农业生产等领域。
在照明系统中，光照度传感器可以根据光照强度的变化来控制灯光的亮度和开关，从而实现节能和舒适的照明效果。
在建筑自动化中，光照度传感器可以根据光照强度的变化来自动调节窗帘、百叶窗等遮阳设施，从而实现室内舒适度的控制。
在环境监测中，光照度传感器可以测量光照强度的变化，从而判断天气、气候等环境因素的变化。
在农业生产中，光照度传感器可以测量光照强度的变化，从而控制植物的生长和发育，提高农业生产的效率。
总之，光照度传感器的光感应原理是将光能转化为电能，通过测量电流的大小来确定光照强度的大小。
它的应用广泛，可以在照明系统、建筑自动化、环境监测、农业生产等领域发挥重要作用。
光照度传感器的使用方法嘿，咱今儿就来说说这光照度传感器的使用方法！你可别小瞧了这玩意儿，它就像是我们的小眼睛，能敏锐地感知周围光线的变化呢！想象一下，这光照度传感器就像一个特别机灵的小侦探，时刻在帮我们留意着光线的情况。
要使用它呀，首先得找个合适的地方安家。
就好比你住房子得挑个舒服的地儿一样，咱得给它找个能准确检测光线的好位置。
一般来说，放在没有遮挡、能直接感受到光线的地方最好啦。
然后呢，就是要给它接上电，让它有能量干活呀！这就跟人得吃饭才有劲一个道理。
接上电后，它就开始工作啦，兢兢业业地检测着光照度。
你说这光照度传感器能干嘛呢？那用处可多了去了！比如说在智能家居里，它能根据光线的强弱自动调节灯光的亮度。
白天光线强的时候，它就告诉灯别那么亮啦，省点电；晚上光线暗了，它就赶紧让灯亮起来，多贴心啊！这不就像你有个特别懂你的小伙伴，知道你啥时候需要啥。
再比如在农业领域，它能帮农民伯伯们监测光照情况，指导他们什么时候该让农作物晒太阳，什么时候得遮遮阳，这多重要啊！就像农民伯伯的好帮手一样。
在一些工厂里，它也能发挥大作用呢。
可以用来监测工作环境的光照度是否合适，保障工人的工作效率和安全。
你想想，要是光线太暗或者太亮，工人干活能舒服吗？哎呀，说了这么多，你是不是对光照度传感器的使用方法有点感觉了？其实啊，用它就跟和朋友相处一样，你得了解它的脾气，知道怎么让它发挥最大的作用。
可别觉得它复杂，只要你用心去摆弄摆弄，很快就能上手啦！而且现在的光照度传感器越来越智能，操作也越来越简单。
就像现在的手机一样，以前觉得好复杂，现在不都人人会用嘛！总之呢，光照度传感器是个很实用的小玩意儿，只要你会用，它能给你的生活和工作带来很多便利呢！别犹豫啦，赶紧去试试吧！让它为你服务，让你的生活更加智能化、便捷化！怎么样，是不是有点心动啦？快去和这个小机灵鬼打交道吧！。

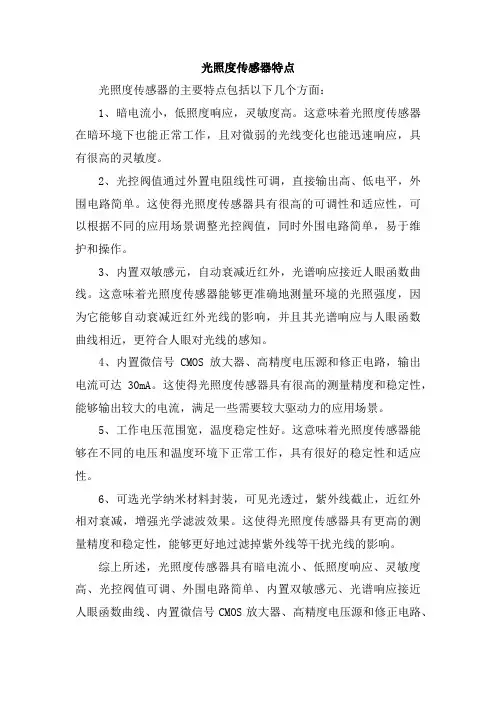

光照度传感器特点
光照度传感器的主要特点包括以下几个方面：
1、暗电流小，低照度响应，灵敏度高。
这意味着光照度传感器在暗环境下也能正常工作，且对微弱的光线变化也能迅速响应，具有很高的灵敏度。
2、光控阀值通过外置电阻线性可调，直接输出高、低电平，外围电路简单。
这使得光照度传感器具有很高的可调性和适应性，可以根据不同的应用场景调整光控阀值，同时外围电路简单，易于维护和操作。
3、内置双敏感元，自动衰减近红外，光谱响应接近人眼函数曲线。
这意味着光照度传感器能够更准确地测量环境的光照强度，因为它能够自动衰减近红外光线的影响，并且其光谱响应与人眼函数曲线相近，更符合人眼对光线的感知。
4、内置微信号CMOS放大器、高精度电压源和修正电路，输出电流可达30mA。
这使得光照度传感器具有很高的测量精度和稳定性，能够输出较大的电流，满足一些需要较大驱动力的应用场景。
5、工作电压范围宽，温度稳定性好。
这意味着光照度传感器能够在不同的电压和温度环境下正常工作，具有很好的稳定性和适应性。
6、可选光学纳米材料封装，可见光透过，紫外线截止，近红外相对衰减，增强光学滤波效果。
这使得光照度传感器具有更高的测量精度和稳定性，能够更好地过滤掉紫外线等干扰光线的影响。
综上所述，光照度传感器具有暗电流小、低照度响应、灵敏度高、光控阀值可调、外围电路简单、内置双敏感元、光谱响应接近人眼函数曲线、内置微信号CMOS放大器、高精度电压源和修正电路、
输出电流可达30mA、工作电压范围宽、温度稳定性好以及可选光学纳米材料封装等特点。
这些特点使得光照度传感器在照明控制、环境监测等领域得到了广泛应用。

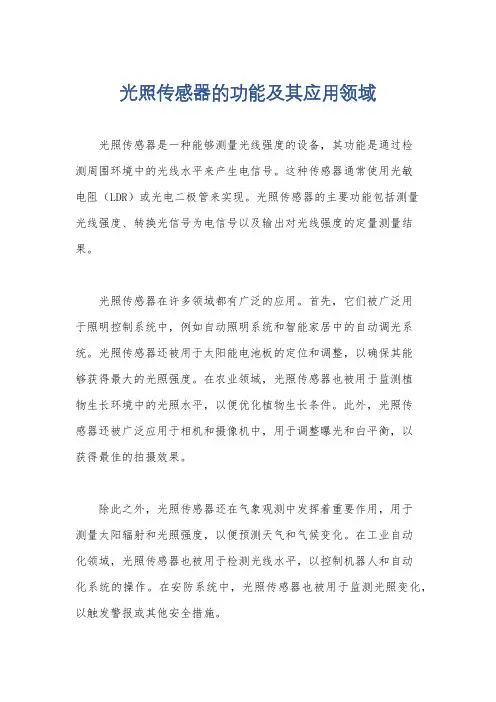

光照传感器的功能及其应用领域
光照传感器是一种能够测量光线强度的设备，其功能是通过检
测周围环境中的光线水平来产生电信号。
这种传感器通常使用光敏
电阻（LDR）或光电二极管来实现。
光照传感器的主要功能包括测量
光线强度、转换光信号为电信号以及输出对光线强度的定量测量结果。
光照传感器在许多领域都有广泛的应用。
首先，它们被广泛用
于照明控制系统中，例如自动照明系统和智能家居中的自动调光系统。
光照传感器还被用于太阳能电池板的定位和调整，以确保其能
够获得最大的光照强度。
在农业领域，光照传感器也被用于监测植
物生长环境中的光照水平，以便优化植物生长条件。
此外，光照传
感器还被广泛应用于相机和摄像机中，用于调整曝光和白平衡，以
获得最佳的拍摄效果。
除此之外，光照传感器还在气象观测中发挥着重要作用，用于
测量太阳辐射和光照强度，以便预测天气和气候变化。
在工业自动
化领域，光照传感器也被用于检测光线水平，以控制机器人和自动
化系统的操作。
在安防系统中，光照传感器也被用于监测光照变化，以触发警报或其他安全措施。
总的来说，光照传感器在自动化控制、能源管理、农业、气象观测、摄影和安防等领域都有着广泛的应用，其功能是测量光线强度并将其转化为电信号，从而实现对光照水平的监测和控制。
光照度传感器工作原理概述光照度传感器（Illuminance Sensor）是一种用于测量光照度的传感器。
光照度是指单位面积内接收的光线总量，通常用勒克斯（Lux，简称lx）来表示。
光照度传感器广泛应用于照明控制、室内环境监测等领域。
工作原理光照度传感器的工作原理基于光电效应。
当光照到传感器的光敏元件上时，光敏元件会产生电流或电压变化。
由于光照度与光敏元件输出信号之间存在一定的关系，因此可以通过测量光敏元件输出信号来确定当前环境的光照度。
常见的光照度传感器主要有两种类型：光电二极管型和照度计型。
光电二极管型光电二极管型光照度传感器利用光电二极管的光敏特性进行测量。
当光照到光电二极管上时，光子会激发光电子，使它们从价带跃迁到导带中。
这样就产生了电流，电流的大小与光照度成正比。
光电二极管型传感器的优点是响应速度快，测量范围广，成本低廉。
但缺点是对不同波长的光有不同的响应，因此需要根据光的波长来进行校准。
照度计型照度计型光照度传感器则利用一个可以在不同光强下测量的光敏器件与一个光电传感器相结合，来实现测量。
照度计型传感器会先将光通过一个滤光片筛选出特定波长的光，再投射到光敏器件上。
光敏器件的信号会随着光的强度变化而变化，然后由光电传感器将其转换成电信号进行测量。
照度计型传感器的优点是在不同波长下具有一致的响应，能够进行精准的测量，适用于对光敏度和响应速度有高要求的应用。
但劣势在于精度较光电二极管型传感器低，成本较高。
应用领域光照度传感器的主要应用领域是照明控制与室内环境监测。
在照明控制方面，光照度传感器可以通过测量当前环境的光照度，来自动调节灯光的亮度和颜色温度，以达到节能、舒适、智能的照明效果。
在室内环境监测方面，光照度传感器可以作为室内空气质量监测中的一个指标，通过测量能够及时发现并调整光线过强或过弱的室内空气质量问题。
总结光照度传感器是一种重要的光学测量仪器，利用光电效应进行测量并在照明控制与室内环境监测领域得到广泛应用。
模拟量型光照度传感器使用说明书目录目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.4探头参数与选型 (6)第2章硬件连接 (8)2.1设备安装前检查 (8)2.2接口说明 (8)2.3安装说明 (9)第3章接线说明 (9)3.1典型四线制接线方式 (9)3.2典型三线制接线方式 (11)第4章模拟量参数含义 (13)4.1模拟量4-20mA电流输出 (13)4.2模拟量0-10V电压输出 (13)4.3模拟量0-5V电压输出 (14)第5章包装售后 (15)5.1产品附加说明书 (15)5.2产品包装清单 (15)5.3联系方式 (15)5.4质保与售后 (16)5.5免责声明 (16)第1章产品简介1.1产品概述该变送器广泛适用于农业大棚、花卉培养等需要光照度及温湿度监测的场合。
传感器内输入电源，感应探头，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
采用模拟量形式输出，方式灵活，可以输出电流型或者电压型，接线可以采用三线制或者四线制。
1.2功能特点本产品采用高灵敏度的感光探头，信号稳定，精度高。
具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。
1.3主要参数1.3.1基本参数光照强度量程0-65535Lux/0-20万Lux最大功耗光照强度精度±7%(25℃)供电电源12V-24VDC工作温度-25℃-85℃工作湿度0%RH-80%RH长期稳定性≤5%/y响应时间0.1s外形尺寸110×85×44mm3电流输出类型4mA-20mA电流输出负载≤600欧姆电压输出类型0-5V/0-10V电压输出负载≤250欧姆<1.15W工作压力范围0.9-1.1atm1.3.2光照参数图1不同波长光线对光照度影响如图1所示，波长在580nm左右最准确，比例系数为1。
模拟量型光照度传感器使用说明书传感器图2光照角度影响示意图如图2所示角度对光照准确度影响较大，用户使用时应注意角度的变化。
光照度传感器原理及应用光照度传感器是一种能够感知环境光强度的传感器。
它通过测量环境中光线的强弱来反馈光照度的数值，通常以均匀度每秒发射的光的光通量来衡量。
该传感器通过测量光线的反射、散射或透射来感知光的强度。
光照度传感器的工作原理主要基于光敏材料的光电效应。
光敏材料是一种能够将光的能量转化为电信号的材料。
光照度传感器常用的光敏材料包括硫化镉(CdS)、硒化铟(InSe)、铟銦化碲(InGaTe) 等。
当光照度传感器接收到光照时，光敏材料中的电子会通过光电效应获得能量，从而跃迁到更高的能级。
这些激发的电子会在材料内部自由移动，形成电流。
光照强度越大，产生的电流也就越大。
通过测量光敏材料输出的电流，就能够得到与光照强度对应的数值。
光照度传感器的应用非常广泛。
以下是几个典型的应用领域：1.照明控制：光照度传感器可以用于自动控制室内外照明系统的亮度。
例如，光照度传感器可以感知到室内外的光照强度，从而在光照较暗时自动调高灯光亮度，提高视觉舒适度和效果。
2.室内环境监测：光照度传感器可以用来监测室内环境的亮度。
通过光照度传感器，可以测量室内各个区域的光照强度是否均匀，从而为室内布光设计提供依据。
3.智能家居：光照度传感器可以应用于智能家居系统中。
通过感知室内外的光照强度，可以自动调节窗帘、开启或关闭灯光、调节空调等，以提高居住舒适度和节能效果。
4.植物光合作用监测：光照度传感器可以用于农业领域，监测植物所需的光照强度。
通过在农田或温室中设置光照度传感器，可以实时监测光照强度，并根据监测结果来调节光照条件，提高植物的生长质量。
总之，光照度传感器是一种常见的感知环境光强度的传感器。
通过测量光敏材料输出的电流，可以获得与光照强度对应的数值。
光照度传感器在照明控制、室内环境监测、智能家居以及植物光合作用监测等领域有着广泛的应用。
随着技术的不断进步，光照度传感器的精度和性能也将会不断提高，为各个领域的应用提供更加可靠和准确的数据支持。
光照度传感器光照度传感器是一种能够检测周围环境光照强度的电子设备。
它能够测量光线的强弱，并将这些信息转化成数字信号或模拟信号供其他电子设备使用。
光照度传感器在许多领域中都有广泛应用，包括自动照明系统、室内外环境监测、照相机曝光控制等。
光照度传感器的原理是基于材料的光电效应。
当光照射到光敏材料上时，材料中的电子会被激发，从而产生电流。
光敏材料的导电性取决于光照的强弱，因此通过测量电流的大小，就能够推导出光照的强度。
光照度传感器的工作原理相对简单，但是其背后的技术和工艺却非常复杂。
首先，需要选择合适的光敏材料，以保证传感器的灵敏度和稳定性。
常用的光敏材料有硒化铟、硫化锌等，它们具有高度的光敏特性，能够快速响应光照变化。
其次，传感器的电路设计也是至关重要的。
为了保证传感器的精度和可靠性，电路需要具备良好的放大和过滤功能，能够准确地将光敏材料产生的微弱信号转化为可用的电信号。
这就需要想法设计精良的放大电路和低通滤波器，以消除噪声干扰。
光照度传感器的工作范围通常是在几个lux到几万lux之间。
这样的范围能够满足大部分的应用需求。
比如在自动照明系统中，传感器可以根据环境的光照强度自动调节灯光的亮度，以节省能源；在室内外环境监测中，传感器可以提供准确的光照数据，用于分析环境质量和开展科学研究。
光照度传感器还广泛应用于照相机中的曝光控制。
当我们拍摄照片时，照相机会根据环境的光照情况调整曝光参数，以保证照片的亮度和细节。
传感器会在瞬间测量光照强度，并将数据传输给照相机的微处理器，通过算法计算出合适的曝光时间和光圈大小，从而获得高质量的照片。
除了以上提到的应用，光照度传感器还有一些其他的创新应用。
比如在农业领域，可以利用光照度传感器监测作物生长所需的光照强度，并根据数据进行合理的灯光补充，以提高作物的产量和品质；在建筑设计中，可以利用传感器来评估建筑物内部的光照情况，从而优化设计方案，提高居住舒适度。
总之，光照度传感器作为一种能够测量光照强度的电子设备，在现代生活中扮演着重要的角色。
光照度传感器说明书适用型号：LH-LR2000修订记录：目录1.产品介绍 (2)2.规格参数 (2)3.产品尺寸 (3)4.485通信协议与数据格式 (3)4.1.通讯基本参数 (3)4.2.数据帧格式定义 (3)4.3.寄存器地址 (4)4.4.参数读取 (5)5.模拟量协议 (6)6.电气接线 (6)7.售后服务 (7)7.1.售后服务承诺 (7)7.2.免责声明 (8)7.3.联系方式 (8)1.产品介绍该变送器广泛适用于农业大棚、花卉培养等需要光照度监测的场合。
传感器内部的输入电源、感应探头、信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
2.规格参数3.产品尺寸图3.14.485通信协议与数据格式4.1.通讯基本参数4.2.数据帧格式定义采用Modbus-RTU 通询规约，格式如下：地址码=1字节功能码=1字节数据区=N字节错误校验=16位CRC码结束结构>=4字节的时间地址码：为设备的地址，在通询网络中是唯一的。
功能码：主机所发指令功能提示。
数据区：数据区是具体通询数区，注意16bits数据高字节在前。
CRC码：二字节的校验码。
地址码功能码寄存器起始地址寄存器长度校验码低位校验码高位问询1字节1字节2字节2字节1字节1字节地址码功能码有效字节数数据区校验码低位校验码高位应答1字节1字节1字节2字节1字节1字节4.3.寄存器地址4.4.参数读取（1）例：读取设备地址为01的传感器光照度地址码功能码起始地址数据值校验码低位校验码高位问询0x010x030x00,0x070x00,0x020x750xCA地址码功能码字节数数据值校验码低位校验码高位应答0x010x030x040x000x00，0x060xF60x7A0x31注释：光照度计算说明：000006F6H(十六进制)=1782=>光照度=1782Lux（2）例：查询设备地址、波特率地址码功能码起始地址数据值CRC低位CRC高位问询0x010x030x01,0x000x00,0x020xC50xF7应答地址码功能码有效字节数设备地址波特率CRC 低位CRC 高位0x010x030x040x00,0x010x00,0x030xEB0xF2读出设备地址为1；波特率为9600。
传感器——光照度检测原理分析光照度检测是一种通过传感器测量光照强度的技术。
它被广泛应用于自动化控制系统、建筑照明设计、环境监测等领域。
本文将对光照度检测的原理进行分析。
光照度检测的原理是基于光敏器件的电学特性变化来实现的。
常见的光敏器件包括光敏电阻、光敏二极管和光敏三极管等。
光敏电阻是一种电阻器，其电阻值随着光照强度的变化而变化。
光敏电阻的工作原理是通过光照照射到其表面上的光敏材料，使得材料的电子在光的作用下发生跃迁，引起材料导电性能的变化。
当光照度增加时，光敏电阻的电阻值减小；当光照度减小时，电阻值增加。
利用这种特性，可以通过测量电阻值的变化来判断光照强度的变化。
光敏二极管和光敏三极管都是利用半导体材料的光电导特性来实现光照度检测的。
光敏二极管常用的材料是硒化铟，在光照射下，硒化铟会产生电流信号，其大小与光照强度成正比。
光敏三极管则利用光照射在基区时，使载流子增加，从而引起电流的增加，实现光照度的检测。
除了传统的光敏电阻、光敏二极管和光敏三极管，还有一些新型的光敏器件被应用于光照度检测，如光电晶体管、光电二极管和光电二极管阵列等。
这些器件利用了半导体材料的光电特性，通过控制电流或电压的变化来实现光照度的测量。
在实际应用中，光照度检测常常需要进行标定，以确保检测结果的准确性。
标定通常包括测量不同光照强度下的电信号，并将其与已知光照强度进行比较。
通过建立光照强度与电信号之间的数学模型，可以实现对光照度的准确测量。
总的来说，光照度检测原理分析包括光敏电阻、光敏二极管、光敏三极管等光敏器件的工作原理。
这些器件通过利用光敏材料在光照作用下的电学特性变化，实现对光照度的测量。
在实际应用中，光照度检测通常需要进行标定以确保测量结果的准确性。
光照传感器简介光照传感器（Light Sensor）是一种能够测量环境光照强度的电子器件。
它可以将光照强度转换为电信号，从而实现环境光照的定量检测和控制。
光照传感器在许多领域都有广泛的应用，例如智能家居、室内照明、自动化控制等。
工作原理光照传感器使用半导体材料（如硒、硅等）作为感光元件。
当光线照射到感光元件上时，感光元件会产生电流。
光照的强弱会直接影响感光元件产生的电流大小，因此可以通过测量电流来获得环境光照的强度。
光照传感器通常采用光敏电阻（Photoresistor）作为感光元件。
光敏电阻的电阻值随光照强度的变化而变化，电阻值越小表示光照强度越大，电阻值越大表示光照强度越小。
应用领域智能家居在智能家居系统中，光照传感器可以用于自动调节室内照明。
通过监测环境光照的强弱，智能家居系统可以根据预设的光照阈值来自动调整灯光的亮度。
当环境光照较暗时，系统会自动开启灯光以提供足够的照明；当环境光照较亮时，系统会自动关闭灯光以节省能源。
室内照明光照传感器也可以用于室内照明控制系统。
在办公室、商店或其他公共场所，光照传感器可以监测室内光照的变化，并根据预设的光照要求来调节照明设备的亮度。
这样可以提高照明效果，同时节约能源。
自动化控制光照传感器在自动化控制领域也有很多应用。
例如，在农业领域，光照传感器可以用于智能温室控制系统，根据光照强度的变化来自动调节温室内的灯光和温度，提供适宜的环境条件。
在工业自动化中，光照传感器可以用于检测和控制流水线上的产品光照条件，以确保产品质量的稳定性。
如何选择光照传感器测量范围光照传感器的测量范围是选择的关键因素之一。
不同的应用场景对光照范围有不同的要求，因此需要选择适合的测量范围。
分辨率光照传感器的分辨率决定了其测量精度。
较高的分辨率可以提供更准确的测量结果，但可能会增加成本。
响应速度光照传感器的响应速度越快，可以更快地检测到光照强度的变化。
在一些需要快速响应的应用中，响应速度是一个重要的考虑因素。
