光照度传感器的使用注意事项.

光照度传感器的使用方法嘿，咱今儿就来说说这光照度传感器的使用方法！你可别小瞧了这玩意儿，它就像是我们的小眼睛，能敏锐地感知周围光线的变化呢！想象一下，这光照度传感器就像一个特别机灵的小侦探，时刻在帮我们留意着光线的情况。

要使用它呀，首先得找个合适的地方安家。

就好比你住房子得挑个舒服的地儿一样，咱得给它找个能准确检测光线的好位置。

一般来说，放在没有遮挡、能直接感受到光线的地方最好啦。

然后呢，就是要给它接上电，让它有能量干活呀！这就跟人得吃饭才有劲一个道理。

接上电后，它就开始工作啦，兢兢业业地检测着光照度。

你说这光照度传感器能干嘛呢？那用处可多了去了！比如说在智能家居里，它能根据光线的强弱自动调节灯光的亮度。

白天光线强的时候，它就告诉灯别那么亮啦，省点电；晚上光线暗了，它就赶紧让灯亮起来，多贴心啊！这不就像你有个特别懂你的小伙伴，知道你啥时候需要啥。

再比如在农业领域，它能帮农民伯伯们监测光照情况，指导他们什么时候该让农作物晒太阳，什么时候得遮遮阳，这多重要啊！就像农民伯伯的好帮手一样。

在一些工厂里，它也能发挥大作用呢。

可以用来监测工作环境的光照度是否合适，保障工人的工作效率和安全。

你想想，要是光线太暗或者太亮，工人干活能舒服吗？哎呀，说了这么多，你是不是对光照度传感器的使用方法有点感觉了？其实啊，用它就跟和朋友相处一样，你得了解它的脾气，知道怎么让它发挥最大的作用。

可别觉得它复杂，只要你用心去摆弄摆弄，很快就能上手啦！而且现在的光照度传感器越来越智能，操作也越来越简单。

就像现在的手机一样，以前觉得好复杂，现在不都人人会用嘛！总之呢，光照度传感器是个很实用的小玩意儿，只要你会用，它能给你的生活和工作带来很多便利呢！别犹豫啦，赶紧去试试吧！让它为你服务，让你的生活更加智能化、便捷化！怎么样，是不是有点心动啦？快去和这个小机灵鬼打交道吧！。

智能农业中的传感器技术使用教程随着科技的不断发展，智能农业成为农业领域的热门话题。

在智能农业中，传感器技术起着至关重要的作用。

传感器可以帮助农民实时监测农作物的生长状况、土壤湿度、气象变化等关键信息，并进行精确的农业管理。

本文将为您介绍智能农业中的传感器技术使用教程，帮助您在农业生产过程中更好地利用传感器技术，提高农业生产效率和质量。

传感器是一种用于检测和测量某种物理量的装置，它能将检测到的物理量转换为电信号或其他可识别的形式，从而提供准确的数据。

在智能农业中，常用的传感器包括土壤湿度传感器、气象传感器、光照传感器等。

接下来，我们将重点介绍这三种传感器的使用方法和注意事项。

首先是土壤湿度传感器。

土壤湿度是影响作物生长的关键因素之一。

传感器能够定时测量土壤湿度，并将数据传输至中控系统。

使用土壤湿度传感器的步骤如下：1. 安装传感器：将传感器插入土壤中，确保与根部接触良好。

2. 设置传感器：根据不同作物的需求，设置传感器的阈值。

阈值一般根据土壤湿度的百分比来设定，例如，设定80%为湿度较高的阈值。

3. 数据收集与分析：设置好传感器后，开始收集土壤湿度的数据，并进行分析。

根据数据分析结果进行相应的浇水、排水等管理工作。

其次是气象传感器。

气象传感器能够监测气温、湿度、风速等天气变化，为农民提供气象数据。

使用气象传感器的步骤如下：1. 安装传感器：将传感器安装在采集点附近的合适位置，确保没有遮挡物，能够正确地感知周围环境的气象情况。

2. 设置传感器：根据所处地区的气象特点，设置传感器的相关参数，如温度单位、湿度上限、风速报警等。

3. 数据收集与分析：传感器会定时地采集气象数据，将其传输到中控系统。

农民可以通过中控系统实时查看气象数据，并根据数据分析结果进行农业管理。

最后是光照传感器。

光照传感器可以测量光照强度和光周期，帮助农民确定合适的光照条件，促进植物的生长。

使用光照传感器的步骤如下：1. 安装传感器：将传感器安装在作物生长的区域内，确保光照传感器能够准确地感知到光照情况。

bh1750FVI中文数据手册对于硬件开发者和制造商而言，BH1750FVI数字光照传感器是一个重要的元器件，其广泛应用于智能家居、智能照明、智能车辆以及各种智能设备中。

随着市场需求的不断增长，越来越多的开发者和制造商开始关注BH1750FVI数字光照传感器。

在使用这种传感器之前，了解其数据手册是非常必要的，本文就是一篇介绍BH1750FVI数字光照传感器中文数据手册的文章。

一、BH1750FVI简介BH1750FVI数字光照传感器是测量环境的光照强度的数字传感器，它能够通过I2C接口与MCU连接，输出数字信号。

该传感器采用亮度校准和温度校准的先进技术，能够在各种光线条件下提供准确的光照测量结果。

其超小的封装和低功耗特性，使得它成为了广泛应用于各种便携式智能设备、LED照明以及室内智能家居与办公环境的理想选择。

二、BH1750FVI特性BH1750FVI传感器特性如下：1.补偿功能：传感器采用了先进亮度校准和温度校准技术，能够提供高精度的光照测量结果。

2.数字接口：传感器具有I2C数字接口，可与微控制器（MCU）直接连接。

3.全面量程：传感器测量范围为0到65535（等于0.11到100000lx）。

4.低功耗特性：传感器在低功耗模式下只需消耗1uA的电流。

5.小型封装：BH1750FVI使用极小的封装，可在小型的智能设备中使用。

以上特性是BH1750FVI数字光照传感器非常重要的功能点。

三、BH1750FVI使用方法BH1750FVI数字光照传感器使用方法如下：1.将传感器连接到MCU的I2C总线上，并在MCU中使用相应的库函数初始化传感器。

2.读取传感器的光照强度值，这个值是一个16位的数字数据，可以直接在MCU上进行处理。

3.将读取到的数据转换为光照强度值（单位lx），具体转换公式可以参考BH1750FVI数据手册。

4.根据应用场景灵活调整读数器的分辨率和采样率。

四、BH1750FVI数据手册在使用BH1750FVI数字光照传感器的过程中，数据手册是非常重要的参考资料，其详细介绍了该传感器的特性和使用方法。

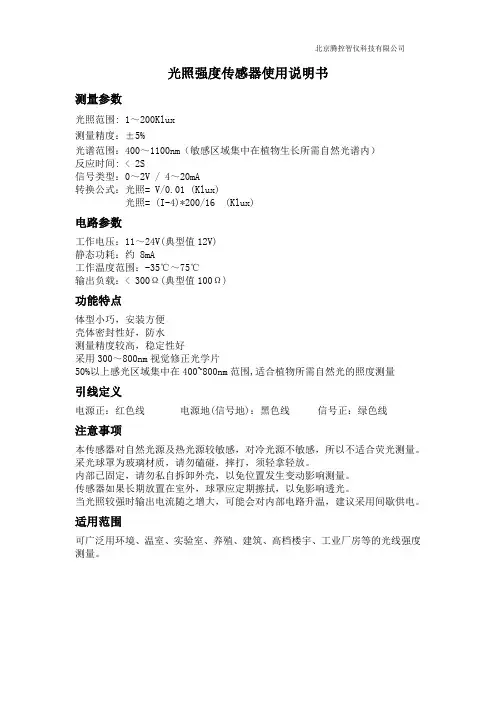

北京腾控智仪科技有限公司
光照强度传感器使用说明书
测量参数
光照范围: 1～200Klux
测量精度：±5%
光谱范围：400～1100nm（敏感区域集中在植物生长所需自然光谱内）
反应时间: < 2S
信号类型：0～2V / 4～20mA
转换公式：光照= V/0.01 (Klux)
光照= (I-4)*200/16 (Klux)
电路参数
工作电压：11～24V(典型值12V)
静态功耗：约 8mA
工作温度范围：-35℃～75℃
输出负载：< 300Ω(典型值100Ω)
功能特点
体型小巧，安装方便
壳体密封性好，防水
测量精度较高，稳定性好
采用300～800nm视觉修正光学片
50%以上感光区域集中在400~800nm范围,适合植物所需自然光的照度测量
引线定义
电源正：红色线电源地(信号地)：黑色线信号正：绿色线
注意事项
本传感器对自然光源及热光源较敏感，对冷光源不敏感，所以不适合荧光测量。

采光球罩为玻璃材质，请勿磕碰，摔打，须轻拿轻放。

内部已固定，请勿私自拆卸外壳，以免位置发生变动影响测量。

传感器如果长期放置在室外，球罩应定期擦拭，以免影响透光。

当光照较强时输出电流随之增大，可能会对内部电路升温，建议采用间歇供电。

适用范围
可广泛用环境、温室、实验室、养殖、建筑、高档楼宇、工业厂房等的光线强度测量。

模拟量型光照度传感器使用说明书目录目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.4探头参数与选型 (6)第2章硬件连接 (8)2.1设备安装前检查 (8)2.2接口说明 (8)2.3安装说明 (9)第3章接线说明 (9)3.1典型四线制接线方式 (9)3.2典型三线制接线方式 (11)第4章模拟量参数含义 (13)4.1模拟量4-20mA电流输出 (13)4.2模拟量0-10V电压输出 (13)4.3模拟量0-5V电压输出 (14)第5章包装售后 (15)5.1产品附加说明书 (15)5.2产品包装清单 (15)5.3联系方式 (15)5.4质保与售后 (16)5.5免责声明 (16)第1章产品简介1.1产品概述该变送器广泛适用于农业大棚、花卉培养等需要光照度及温湿度监测的场合。

传感器内输入电源，感应探头，信号输出三部分完全隔离。

安全可靠，外观美观，安装方便。

采用模拟量形式输出，方式灵活，可以输出电流型或者电压型，接线可以采用三线制或者四线制。

1.2功能特点本产品采用高灵敏度的感光探头，信号稳定，精度高。

具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。

1.3主要参数1.3.1基本参数光照强度量程0-65535Lux/0-20万Lux最大功耗光照强度精度±7%(25℃)供电电源12V-24VDC工作温度-25℃-85℃工作湿度0%RH-80%RH长期稳定性≤5%/y响应时间0.1s外形尺寸110×85×44mm3电流输出类型4mA-20mA电流输出负载≤600欧姆电压输出类型0-5V/0-10V电压输出负载≤250欧姆<1.15W工作压力范围0.9-1.1atm1.3.2光照参数图1不同波长光线对光照度影响如图1所示，波长在580nm左右最准确，比例系数为1。

模拟量型光照度传感器使用说明书传感器图2光照角度影响示意图如图2所示角度对光照准确度影响较大，用户使用时应注意角度的变化。

光照度测量仪正确的使用方法光照度测量仪是一种用来测量光照强度的仪器。

它广泛应用于各个领域，如建筑、农业、环境监测等。

正确的使用光照度测量仪可以确保测量结果的准确性和可靠性。

下面将介绍光照度测量仪的正确使用方法。

在使用光照度测量仪之前，需要先了解仪器的基本结构和功能。

光照度测量仪通常由光敏元件、显示屏和操作按钮组成。

光敏元件负责接收光信号，并将其转化为电信号，显示屏用于显示测量结果，操作按钮用于设置测量参数和进行校准。

在使用光照度测量仪时，需要选择一个适合的测量位置。

测量位置应该是光照分布均匀的地方，避免有遮挡物或反射物干扰测量结果。

同时，还要注意避免强烈的直射光照射到光敏元件上，以免损坏仪器。

接下来，按下仪器上的开机按钮，等待仪器启动。

一般来说，仪器会自动进行校准，显示屏上会显示当前的光照强度。

如果需要进行校准或设置测量参数，可以按下相应的操作按钮，进入设置界面进行调整。

在进行测量时，需要将光照度测量仪的光敏元件对准待测光源。

保持仪器的水平和稳定，以确保测量结果的准确性。

在测量过程中，可以根据需要选择不同的测量单位，如勒克斯（Lux）或坎德拉/平方米（cd/m²）。

在测量结束后，可以将测量结果记录下来。

如果需要测量多个位置或进行长时间的监测，可以使用数据记录功能。

一般来说，光照度测量仪都具有数据存储和导出功能，可以将测量结果保存到仪器内部的存储器中或通过USB接口导出到电脑进行分析和处理。

在使用光照度测量仪之后，需要注意对仪器的保养和维护。

及时清洁仪器表面的污垢，避免灰尘或污物进入仪器内部。

同时，定期进行校准和检查，确保仪器的测量精度和稳定性。

总结起来，正确的使用光照度测量仪需要注意选择适合的测量位置，正确设置测量参数，保持仪器的稳定和水平，记录和保存测量结果，以及进行仪器的保养和维护。

只有在正确操作和使用的情况下，才能得到准确可靠的测量结果。

希望以上内容能够帮助大家正确使用光照度测量仪。

一、实验目的1. 了解光照传感器的原理和应用；2. 掌握光照传感器的性能指标和测试方法；3. 学习使用光照传感器进行实际应用。

二、实验原理光照传感器是一种将光信号转换为电信号的传感器。

其原理是利用光敏元件（如光敏电阻、光敏二极管等）的光电效应，将光信号转换为电信号，然后通过电路进行放大、滤波、处理等操作，最终输出与光照强度相关的电信号。

三、实验器材1. 光照传感器模块；2. 可调节光源；3. 数字多用表；4. 电脑；5. 连接线。

四、实验步骤1. 光照传感器模块与电脑连接，确保连接正常；2. 打开电脑上的实验软件，设置实验参数；3. 将可调节光源放置在实验台上，调整光源与传感器的距离；4. 打开光源，记录传感器输出的电压值；5. 改变光源与传感器的距离，重复步骤4，记录不同距离下的电压值；6. 将记录的数据导入实验软件，进行数据处理和分析；7. 根据实验结果，分析光照传感器的性能指标。

五、实验结果与分析1. 光照传感器的输出电压与光照强度呈线性关系，当光照强度增加时，输出电压也随之增加；2. 光照传感器的灵敏度较高，对光照强度的变化反应迅速；3. 光照传感器的线性度较好，在不同光照强度下，输出电压与实际光照强度的比值基本保持一致；4. 光照传感器的抗干扰能力较强，在实验过程中，外界干扰对传感器输出电压的影响较小。

六、实验结论1. 光照传感器能够将光信号转换为电信号，实现对光照强度的检测；2. 光照传感器的性能指标良好，适用于实际应用；3. 通过实验，掌握了光照传感器的测试方法，为后续应用提供了技术支持。

七、实验拓展1. 研究不同类型光照传感器的性能差异；2. 探索光照传感器在智能控制系统中的应用；3. 开发基于光照传感器的智能照明系统。

八、实验总结本次实验成功实现了对光照传感器的性能测试，掌握了光照传感器的原理和应用。

通过实验，提高了对传感器测试方法的了解，为后续相关研究奠定了基础。

在实验过程中，需要注意实验数据的准确性和实验步骤的规范性，以确保实验结果的可靠性。

光敏传感器使用手册一、引言光敏传感器是一种能够检测环境光强度的设备，它能够在光照条件发生变化时提供准确的反馈。

本手册将介绍光敏传感器的基本知识，包括使用前的准备、安装、操作方法以及常见问题的解决方法。

二、光敏传感器的工作原理光敏传感器通过感测外界环境中的光照强度来实现其功能。

它通常由光敏电阻器和一个预先调整好的电路组成。

光敏电阻器可以根据光照强度的变化来改变其电阻值，从而反映出光强度的变化。

使用者可以通过读取光敏传感器输出的电压值或电阻值来得知当前环境的光照强度。

三、使用前的准备工作1. 材料清单：- 光敏传感器- 接线材料- 开发板或者控制器- 手册/说明书2. 检查设备：在开始使用光敏传感器之前，确保所有设备完好无损。

检查电路连接是否牢固，同时检查光敏传感器表面是否有污垢或损伤。

3. 学习相关知识：在使用光敏传感器之前，建议学习一些关于传感器的知识，包括电路连接、编程和数据处理等方面的知识。

四、光敏传感器的安装在安装光敏传感器时，应注意以下几点：1. 安装位置：光敏传感器应当安装在需要检测光照强度的位置。

避免将传感器安装在有遮挡物的地方，以免影响光照强度的准确检测。

2. 保护传感器：在安装传感器时，应注意保护传感器不受到外界物体的碰撞和损坏。

可以使用适当的外壳或支架来增强传感器的保护。

3. 连接设备：在将光敏传感器连接到控制器或开发板时，确保电路连接正确无误。

五、操作方法下面是使用光敏传感器的基本操作方法：1. 连接传感器：将光敏传感器的引脚正确连接到控制器或开发板的相应引脚上。

2. 设置参数：根据需要，可以通过编程设置光敏传感器的相关参数，如灵敏度等。

3. 读取数据：使用合适的编程语言或开发平台，编写程序以读取光敏传感器输出的数据。

一般来说，可以通过读取传感器输出的模拟电压值或电阻值来得知光照强度。

4. 数据处理：根据需要，可以对传感器输出的数据进行进一步处理，如转换为光照强度的百分比或某种特定的单位。

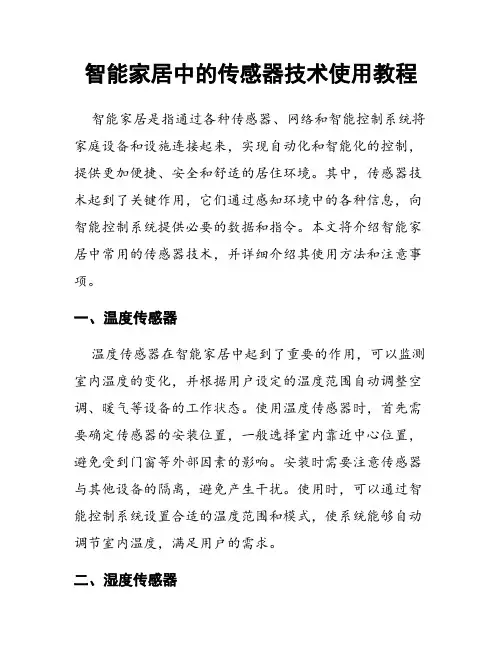

智能家居中的传感器技术使用教程智能家居是指通过各种传感器、网络和智能控制系统将家庭设备和设施连接起来，实现自动化和智能化的控制，提供更加便捷、安全和舒适的居住环境。

其中，传感器技术起到了关键作用，它们通过感知环境中的各种信息，向智能控制系统提供必要的数据和指令。

本文将介绍智能家居中常用的传感器技术，并详细介绍其使用方法和注意事项。

一、温度传感器温度传感器在智能家居中起到了重要的作用，可以监测室内温度的变化，并根据用户设定的温度范围自动调整空调、暖气等设备的工作状态。

使用温度传感器时，首先需要确定传感器的安装位置，一般选择室内靠近中心位置，避免受到门窗等外部因素的影响。

安装时需要注意传感器与其他设备的隔离，避免产生干扰。

使用时，可以通过智能控制系统设置合适的温度范围和模式，使系统能够自动调节室内温度，满足用户的需求。

二、湿度传感器湿度传感器用于监测室内的湿度变化，并根据用户设定的湿度范围自动调节加湿器、除湿器等设备的工作状态。

安装位置的选择和注意事项与温度传感器相似。

使用时，需要注意保持传感器的良好工作环境，避免水汽、灰尘等外部因素对传感器的干扰。

此外，湿度传感器还可以与温度传感器结合使用，实现更加精准的环境控制。

三、光照传感器光照传感器可以感知室内的光照强度，并根据用户设定的亮度范围来控制窗帘、灯光等设备的开关。

安装时，需要选择离窗户较近的位置，并避免受到其他光源的干扰。

使用时，可以通过智能控制系统设置合适的亮度范围和触发条件，使设备能够自动调节光照，提高居住舒适度，并节约能源。

四、声音传感器声音传感器可以感知室内的声音变化，并根据用户设定的响应规则来控制相关设备的工作状态。

例如，当传感器检测到婴儿的哭声时，可以自动启动摄像头和对讲设备，通知家长。

使用时，需要注意传感器的安装位置，避免受到环境噪音的影响，同时也要保证传感器的灵敏度和触发条件的正确设置。

五、人体红外传感器人体红外传感器可以感知室内的人体活动，当有人进入或离开时，可以触发相应的设备工作。

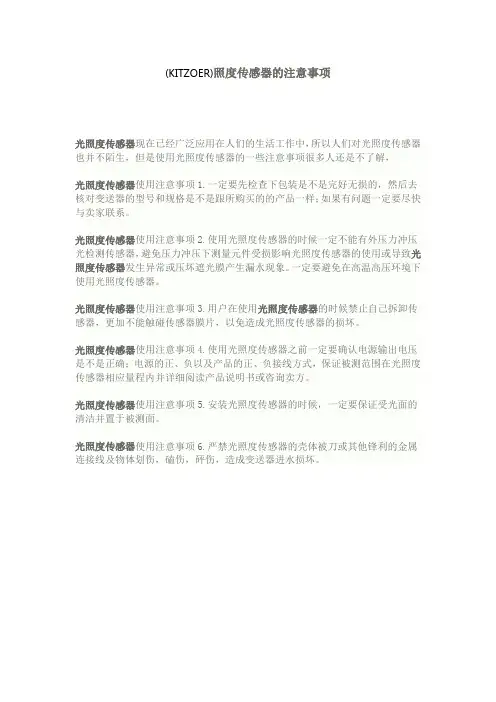

(KITZOER)照度传感器的注意事项
光照度传感器现在已经广泛应用在人们的生活工作中，所以人们对光照度传感器也并不陌生，但是使用光照度传感器的一些注意事项很多人还是不了解，
光照度传感器使用注意事项1.一定要先检查下包装是不是完好无损的，然后去核对变送器的型号和规格是不是跟所购买的的产品一样；如果有问题一定要尽快与卖家联系。

光照度传感器使用注意事项2.使用光照度传感器的时候一定不能有外压力冲压光检测传感器，避免压力冲压下测量元件受损影响光照度传感器的使用或导致光照度传感器发生异常或压坏遮光膜产生漏水现象。

一定要避免在高温高压环境下使用光照度传感器。

光照度传感器使用注意事项3.用户在使用光照度传感器的时候禁止自己拆卸传感器，更加不能触碰传感器膜片，以免造成光照度传感器的损坏。

光照度传感器使用注意事项4.使用光照度传感器之前一定要确认电源输出电压是不是正确；电源的正、负以及产品的正、负接线方式，保证被测范围在光照度传感器相应量程内并详细阅读产品说明书或咨询卖方。

光照度传感器使用注意事项5.安装光照度传感器的时候，一定要保证受光面的清洁并置于被测面。

光照度传感器使用注意事项6.严禁光照度传感器的壳体被刀或其他锋利的金属连接线及物体划伤，磕伤，砰伤，造成变送器进水损坏。

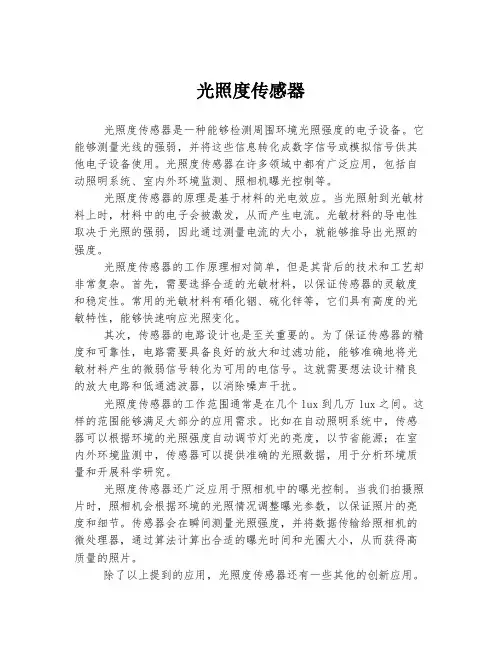

光照度传感器光照度传感器是一种能够检测周围环境光照强度的电子设备。

它能够测量光线的强弱，并将这些信息转化成数字信号或模拟信号供其他电子设备使用。

光照度传感器在许多领域中都有广泛应用，包括自动照明系统、室内外环境监测、照相机曝光控制等。

光照度传感器的原理是基于材料的光电效应。

当光照射到光敏材料上时，材料中的电子会被激发，从而产生电流。

光敏材料的导电性取决于光照的强弱，因此通过测量电流的大小，就能够推导出光照的强度。

光照度传感器的工作原理相对简单，但是其背后的技术和工艺却非常复杂。

首先，需要选择合适的光敏材料，以保证传感器的灵敏度和稳定性。

常用的光敏材料有硒化铟、硫化锌等，它们具有高度的光敏特性，能够快速响应光照变化。

其次，传感器的电路设计也是至关重要的。

为了保证传感器的精度和可靠性，电路需要具备良好的放大和过滤功能，能够准确地将光敏材料产生的微弱信号转化为可用的电信号。

这就需要想法设计精良的放大电路和低通滤波器，以消除噪声干扰。

光照度传感器的工作范围通常是在几个lux到几万lux之间。

这样的范围能够满足大部分的应用需求。

比如在自动照明系统中，传感器可以根据环境的光照强度自动调节灯光的亮度，以节省能源；在室内外环境监测中，传感器可以提供准确的光照数据，用于分析环境质量和开展科学研究。

光照度传感器还广泛应用于照相机中的曝光控制。

当我们拍摄照片时，照相机会根据环境的光照情况调整曝光参数，以保证照片的亮度和细节。

传感器会在瞬间测量光照强度，并将数据传输给照相机的微处理器，通过算法计算出合适的曝光时间和光圈大小，从而获得高质量的照片。

除了以上提到的应用，光照度传感器还有一些其他的创新应用。

比如在农业领域，可以利用光照度传感器监测作物生长所需的光照强度，并根据数据进行合理的灯光补充，以提高作物的产量和品质；在建筑设计中，可以利用传感器来评估建筑物内部的光照情况，从而优化设计方案，提高居住舒适度。

总之，光照度传感器作为一种能够测量光照强度的电子设备，在现代生活中扮演着重要的角色。

光照度传感器说明书适用型号：LH-LR2000修订记录：目录1.产品介绍 (2)2.规格参数 (2)3.产品尺寸 (3)4.485通信协议与数据格式 (3)4.1.通讯基本参数 (3)4.2.数据帧格式定义 (3)4.3.寄存器地址 (4)4.4.参数读取 (5)5.模拟量协议 (6)6.电气接线 (6)7.售后服务 (7)7.1.售后服务承诺 (7)7.2.免责声明 (8)7.3.联系方式 (8)1.产品介绍该变送器广泛适用于农业大棚、花卉培养等需要光照度监测的场合。

传感器内部的输入电源、感应探头、信号输出三部分完全隔离。

安全可靠，外观美观，安装方便。

2.规格参数3.产品尺寸图3.14.485通信协议与数据格式4.1.通讯基本参数4.2.数据帧格式定义采用Modbus-RTU 通询规约，格式如下：地址码=1字节功能码=1字节数据区=N字节错误校验=16位CRC码结束结构>=4字节的时间地址码：为设备的地址，在通询网络中是唯一的。

功能码：主机所发指令功能提示。

数据区：数据区是具体通询数区，注意16bits数据高字节在前。

CRC码：二字节的校验码。

地址码功能码寄存器起始地址寄存器长度校验码低位校验码高位问询1字节1字节2字节2字节1字节1字节地址码功能码有效字节数数据区校验码低位校验码高位应答1字节1字节1字节2字节1字节1字节4.3.寄存器地址4.4.参数读取（1）例：读取设备地址为01的传感器光照度地址码功能码起始地址数据值校验码低位校验码高位问询0x010x030x00,0x070x00,0x020x750xCA地址码功能码字节数数据值校验码低位校验码高位应答0x010x030x040x000x00，0x060xF60x7A0x31注释：光照度计算说明：000006F6H(十六进制)=1782=>光照度=1782Lux（2）例：查询设备地址、波特率地址码功能码起始地址数据值CRC低位CRC高位问询0x010x030x01,0x000x00,0x020xC50xF7应答地址码功能码有效字节数设备地址波特率CRC 低位CRC 高位0x010x030x040x00,0x010x00,0x030xEB0xF2读出设备地址为1；波特率为9600。

光敏传感器的引脚定义一、光敏传感器的概述光敏传感器是一种可以感知光照强度的电子元件，它可以将光信号转换为电信号，常用于各种光控制和光测量应用中。

光敏传感器一般由光敏元件和驱动电路组成，而光敏元件是感光材料制成的，可以对光信号产生电流响应。

为了正确使用光敏传感器，了解光敏传感器的引脚定义是非常重要的。

二、光敏传感器的引脚定义光敏传感器一般有三个引脚，分别是VCC、GND和OUT。

1. VCC（电源引脚）VCC引脚通常连接到正向直流电源，提供工作电压给光敏传感器。

光敏传感器要正常工作，就需要一个稳定的电源电压。

在连接光敏传感器时，务必注意VCC引脚的电压要和光敏传感器的工作电压要求匹配，否则会导致光敏传感器不能正常工作或损坏。

2. GND（地引脚）GND引脚通常连接到负向直流电源或地线，作为电路的电流回路。

连接GND引脚能够提供稳定的参考电平，以保证光敏传感器的正常工作。

在连接光敏传感器时，务必将GND引脚连接到正确的地线或负向电源。

3. OUT（输出引脚）OUT引脚是光敏传感器输出的电信号引脚。

光敏传感器感知到光照强度后，会将光信号转换为电信号输出到OUT引脚上。

根据不同的光敏传感器类型，输出电信号的方式也会不同，例如模拟输出或数字输出。

在连接光敏传感器时，根据需要选择正确的引脚连接方式，并根据传感器 datasheet 上的定义使用输出信号。

为了更好地理解光敏传感器的引脚定义，下面给出一个简单的光敏传感器连接示意图：VCC -------- 正向直流电源GND -------- 负向直流电源或地线OUT -------- 微控制器的输入引脚或其他接收器以上是典型的光敏传感器连接方式，具体连接方式还需要根据具体的项目需求和传感器类型来确定，但基本的引脚定义通常是不变的。

四、光敏传感器的使用注意事项在使用光敏传感器时，有几个注意事项需要特别关注：1. 工作电压匹配务必根据光敏传感器的要求提供正确的工作电压。

光照度传感器的工作原理及使用注意光照度传感器是一种常用的检测装置，在多个行业中都有一定的应用。

在很多地方我们都会看到光控开关这种设备，比如大街上的路灯、各个自动化气象站以及农业大棚里面，但当我们看到这种有个小球的盒子的时候，虽然知道这是光照度传感器，但是对于它还是不太了解，今天我们来了解一下光照度传感器。

光照度传感器的工作原理光照度传感器采用热点效应原理，最主要是使用了对弱光性有较高反应的探测部件，这些感应原件其实就像相机的感光矩阵一样，内部有绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层，热接点在感应面上，而冷结点则位于机体内，冷热接点产生温差电势。

在线性范围内，输出信号与太阳辐射度成正比。

透过滤光片的可见光照射到进口光敏二极管，光敏二极管根据可见光照度大小转换成电信号，然后电信号会进入传感器的处理器系统，从而输出需要得到的二进制信号。

当然，光照度传感器还有很多种分类，有的分类甚至对上面介绍的结构进行了优化，尤其是为了减小温度的影响，光照度传感器还应用了温度补偿线路，这样很大程度上提高了光照度传感器的灵敏度和探测能力。

光照度传感器的使用方法光照度传感器应安装在四周空旷，感应面以上没有任何障碍物的地方。

将传感器调整好水平位置，然后将其牢牢固定，最好将传感器牢固地固定在安装架上，以减少断裂或在有风天发生间歇中断现象。

壁挂型光照度传感器安装方式：首先在墙面钻孔，然后将膨胀塞放入孔中，将自攻螺丝旋进膨胀塞中。

百叶盒型光照度传感器安装方式：百叶盒型光照度传感器一般应用在室外气象站中，可通过托片或折弯板直接安装在气象站横梁上。

宽电压电源输入，10-30V均可。

485信号接线时注意A/B条线不能接反，总线上多台设备间地址不能冲突。

光照度传感器使用注意事项1.一定要先检查下包装是不是完好无损的，然后去核对变送器的型号和规格是不是跟所购买的的产品一样；如果有问题一定要尽快与卖家联系。

2.使用光照度传感器的时候一定不能有外压力冲压光检测传感器，避免压力冲压下测量元件受损影响光照度传感器的使用或导致光照度传感器发生异常或压坏遮光膜产生漏水现象。

RS485光照度传感器
RS485光照度传感器
RS485 光照度传感器采⽤进⼝专⽤的光照度传感核⼼、光学材料窗⼝和铝合⾦壳体结构；具有结构坚固、密封性好、使⽤寿命长、测量精度⾼、稳定性好、传输距离长、抗外界⼲扰能⼒强等多项优质特点。

可⼴泛⽤于温室、实验室、养殖、建筑、⾼档楼宇、⼯业⼚房等各类室内外环境光线强度的测量。

1.RS485 光照度传感器通讯⽅式
1.1.
串⼝格式：出⼚默认串⼝值9600,1,N;
协议说明：出⼚默认的设备地址为0AH,照度⾼16 位寄存器地址00H,照度低16 位寄存器地址01H
1.2.
RS485 光照度传感器通讯格式（Modbus-RTU）：读照度数据，其中数据均为16 进制。

如照度数据⼩于65536lx,可以只读⼀个寄存器，即低位寄存器01H.更改设备地址或波特率前请确保通讯正常！更改成功后新参数在设备重启后⽣效。

1.3.
更改设备地址，设备地址保存在保持寄存器42H:
命令格式：SS06004200NNHHLL;SS 为现设备地址，如485 总线上只有⼀个设备，可以⽤⼴播地址00;NN 为新设备地址；HH、LL 为CRC 校验码。

返回格式：SS06004200NNHHLL;SS 为现设备地址，新地址要设备重启后才从⽣效。

2.固定⽅式
采⽤法兰安装⽅法，底盘φ51mm 的圆周上开三个φ4.5mm 的安。

光照度测试仪操作规程光照度测试仪是一种用于测量环境中光照强度的仪器。

它广泛应用于建筑设计、室内照明、植物生长、照相摄影等领域。

为确保测试结果的准确性和可靠性，使用光照度测试仪需要遵守一些操作规程。

接下来，我们将详细介绍光照度测试仪的操作规程。

首先，在使用光照度测试仪之前，需要仔细阅读使用说明书，并确保了解仪器的基本功能和操作方法。

在使用过程中，应按照说明书中的要求进行正确操作。

在测量之前，需要保证仪器处于正常工作状态。

首先，检查仪器的电池电量，如过低应及时更换新电池或充电。

其次，检查光照度测试仪的探头是否干净，如有污垢应及时清洁。

在清洁探头时，要使用柔软的布料或纸巾，避免使用刷子或硬物，以防刮伤探头。

在测量之前，可以根据实际需要设置仪器的一些参数。

例如，可以选择不同的光照度单位（如勒克斯、弗特、坎德拉等）进行测量，并可以设置不同的测量范围（如0-2000勒克斯、0-2000弗特等）。

根据实际使用环境，设置合适的参数可以提高测量的准确性。

在测量过程中，需要注意以下几点。

首先，应保持仪器处于稳定的状态。

在测量之前，可以轻轻晃动仪器几次，以确保内部零件的正常工作。

其次，应保持仪器的水平状态，以避免测量误差。

在测量时，将仪器垂直于被测物体表面，并确保仪器的探头与被测物体保持一定的距离，通常为10-30厘米。

在测量过程中，还需要注意测量时机的选择。

光照强度在白天和晚上会有较大的差异。

在白天，可以选择在阳光直射的室外区域进行测量。

而在晚上，则可以选择在室内照明的环境中进行测量。

此外，还要避免在有阴影或遮挡物的地方进行测量，以免影响测量结果的准确性。

在测量结束后，应对测量结果进行记录和保存。

可以将测量结果记入笔记本或使用电子设备进行记录。

同时，还可以将测量数据保存到计算机或云存储设备中，便于后续分析和比较。

在保存测量结果时，要注明测量时间、测量位置、测量条件等相关信息，以便于后续查阅和分析。

最后，在使用完光照度测试仪后，要及时进行清洁和保养工作。

|光照度测量仪使用说明书产品描述:承蒙您的惠顾,选用本公司产品.在使用本产品时,请详细阅读本说明书,它将教您正确的操作方法及简易的检查处理要领,以便能发挥本仪表的优良特性.本仪表采用简单易用,便携,大量程,高精度设计.此光照度计可应用于工厂、仓库、学校、办公室、家庭、路灯建设、实验室等等.建议使用前详细阅读本说明书,以免误操作损坏仪表.内置自动关机功能,节能环保.第1页外观说明:1.MAX/MIN 最大值/最小值测量标识2.测量读数显示3.AUTO 自动切换量程标识4.仪表开机键/关机键5.模式切换按键，短按切换单位，长按切换正常/最大值/最小值模式6.光照度传感器部件7.HOLD 锁屏标识8.电池低电压标识9.光照度单位，Lux:勒克斯,Fc:尺烛光10.读数需乘以的倍数,显示值X 此倍数为读数11.显示当前量程12.HOLD键,短按锁屏,长按切换自动量程与手动量程第2页操作:注意:请勿在高温/高湿场所下测量,使用时,光检测器需保持干净,光源测试参考标准位在受光球面正顶端,不使用时,请盖好防护盖,提高仪表使用寿命.测量步骤:1.按方向标识取下防护盖.2.按开关键开机.3.短按MODE键选择所需单位Lux/FC,长按MODE键选择所需模式,分为:当前测量/MAX最大值测量/MIN最小值测量,短按HOLD键可锁屏.4.仪表默认自动测量,若需手动切换量程,长按HOLD键循环选择量程.5.将仪表受光球面顶端正对光源,获取读数.6.按开关键关机,盖好防护盖.按键功能介绍:开关机键:开关机功能.MODE键:短按切换测量单位Lux/Fc.长按切换测量模式,分为当前模式/MAX最大值测量/MIN最小值测量.HOLD键:短按为锁屏功能,长按循环切换量程,循环结束后跳回自动模式: 200-->2000-->20000-->200000.自动关机功能:本仪表具有自动关机功能,按键在15分钟内无操作,仪表将自动切断电源,以节省电池的损耗.保养与维护:本仪表不使用时,应存储于无尘/背阴的干燥环境,如果作长时间保存不使用,请取出电池,以免电池漏液损坏仪表.电池更换:当仪表屏幕显示电池低电压指示时,表明电池已接近耗尽,需立即更换新的电池:1.取下仪表背部电池盖.2.更换新的9V电池.3.盖上电池盖.第3页产品规格:◆大屏液晶显示光照度测量值◆测量范围:0.1~200,000Lux,0.01~20,000Fc◆分辨率:0.1Lux/0.01Fc◆测量精度:±4%◆取样频率:2次/秒◆单位:Lux:勒克斯,Fc:尺烛光◆锁屏功能(Hold),最大值/最小值测量◆自动量程AUTO,并可手动切换量程◆自动关机功能(15分钟无操作)◆仪表将自动检测电池电量,低电符号显示时,请及时更换电池.◆产品尺寸:145X67X32m,重量:170克◆一颗9V电池供电◆工作环境:14to122℉(-10to50℃),10%~90%RH◆储存环境:14to131℉(-10to55℃),10%~95%RHLux（勒克斯）Fc(尺烛光）量程分辨率量程分辨率2000.1200.01200012000.12000010200012000001002000010各种场所照度标准参考表:照度(Lux)场所75~30仓库．车库．太平梯．暗室．休息室|150~75走廊．厕所．更衣室．通道．客房．楼梯300~150教室．礼堂．餐厅．病房．客厅750~300实验室．会议室．车间．诊疗室．厨房．展厅1500~750大厅通道．手术室．柜台．制图室．精密加工车间3000~1500超精密作业车间．精密检查室10000~3000视机能检查（眼科明室）第4页|。
