光照度传感器的使用方法嘿，咱今儿就来说说这光照度传感器的使用方法！你可别小瞧了这玩意儿，它就像是我们的小眼睛，能敏锐地感知周围光线的变化呢！想象一下，这光照度传感器就像一个特别机灵的小侦探，时刻在帮我们留意着光线的情况。

要使用它呀，首先得找个合适的地方安家。

就好比你住房子得挑个舒服的地儿一样，咱得给它找个能准确检测光线的好位置。

一般来说，放在没有遮挡、能直接感受到光线的地方最好啦。

然后呢，就是要给它接上电，让它有能量干活呀！这就跟人得吃饭才有劲一个道理。

接上电后，它就开始工作啦，兢兢业业地检测着光照度。

你说这光照度传感器能干嘛呢？那用处可多了去了！比如说在智能家居里，它能根据光线的强弱自动调节灯光的亮度。

白天光线强的时候，它就告诉灯别那么亮啦，省点电；晚上光线暗了，它就赶紧让灯亮起来，多贴心啊！这不就像你有个特别懂你的小伙伴，知道你啥时候需要啥。

再比如在农业领域，它能帮农民伯伯们监测光照情况，指导他们什么时候该让农作物晒太阳，什么时候得遮遮阳，这多重要啊！就像农民伯伯的好帮手一样。

在一些工厂里，它也能发挥大作用呢。

可以用来监测工作环境的光照度是否合适，保障工人的工作效率和安全。

你想想，要是光线太暗或者太亮，工人干活能舒服吗？哎呀，说了这么多，你是不是对光照度传感器的使用方法有点感觉了？其实啊，用它就跟和朋友相处一样，你得了解它的脾气，知道怎么让它发挥最大的作用。

可别觉得它复杂，只要你用心去摆弄摆弄，很快就能上手啦！而且现在的光照度传感器越来越智能，操作也越来越简单。

就像现在的手机一样，以前觉得好复杂，现在不都人人会用嘛！总之呢，光照度传感器是个很实用的小玩意儿，只要你会用，它能给你的生活和工作带来很多便利呢！别犹豫啦，赶紧去试试吧！让它为你服务，让你的生活更加智能化、便捷化！怎么样，是不是有点心动啦？快去和这个小机灵鬼打交道吧！。

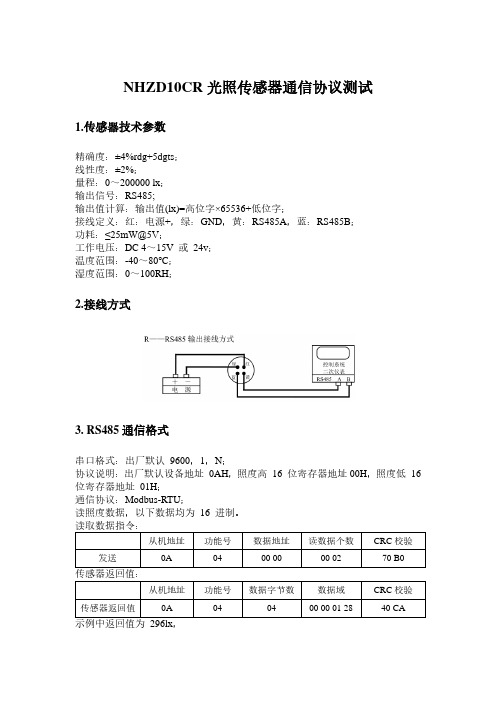

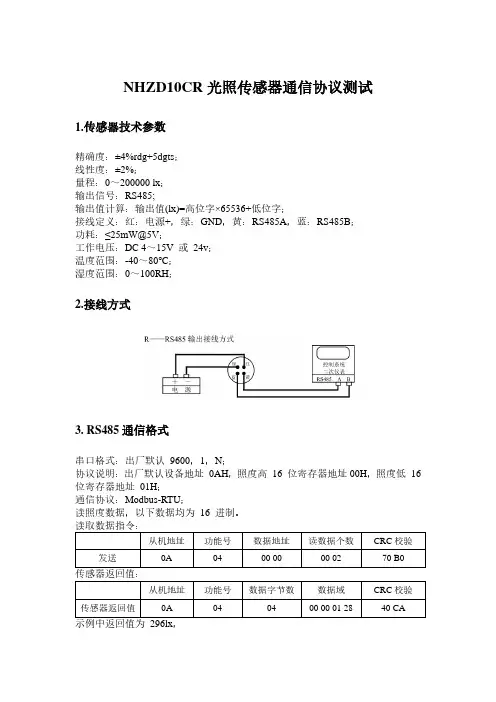

NHZD10CR光照传感器通信协议测试1.传感器技术参数精确度：±4%rdg+5dgts；线性度：±2%；量程：0～200000 lx；输出信号：RS485;输出值计算：输出值(lx)=高位字×65536+低位字；接线定义：红：电源+，绿：GND，黄：RS485A，蓝：RS485B；功耗：≤25mW@5V；工作电压：DC 4～15V 或24v；温度范围：-40～80℃；湿度范围：0～100RH；2.接线方式3. RS485通信格式串口格式：出厂默认9600，1，N；协议说明：出厂默认设备地址0AH，照度高16 位寄存器地址00H，照度低16 位寄存器地址01H；通信协议：Modbus-RTU；读照度数据，以下数据均为16 进制。

实际将返回实测值。

4.更改设备地址设备地址保存在保持寄存器42H；命令格式：SS 06 00 42 00 NN HH LL；SS 为现设备地址，如485 总线上只有一个设备，可以用广播地址00；NN 为新设备地址；HH、LL 为CRC 校验码。

返回格式：SS 06 00 42 00 NN HH LL；SS 为现设备地址，新地址要设备重启后才从生效。

例：改设备地址为0AH，命令00 06 00 42 00 0A A8 08改设备地址为0BH，命令00 06 00 42 00 0B 69 C8改设备地址为0CH，命令00 06 00 42 00 0C 28 0A改设备地址为01H，命令00 06 00 42 00 01 E9 CF改设备地址为02H，命令00 06 00 42 00 02 A9 CE5.更改波特率波特率设置数保存在保持寄存器40H；命令格式：SS 06 00 40 00 NN HH LL；SS 为设备地址，如485 总线上只有一个设备，可以用广播地址00；NN 为新波特率设置数；HH、LL 为CRC 校验码。

返回格式：SS 06 00 40 00 NN HH LL；SS 为设备地址，新波特率要设备重启后才从生效。

光照强度传感器说明书目录一、产品概述 (2)二、适用范围 (2)三、技术参数 (2)四、功能特点 (3)五、光源的依赖性 (4)六、线色定义 (4)七、固定方式 (5)八、RS485/232 通讯协议 (5)九、常见故障现象及解决方法 (7)十、维护和保养 (8)附：输出信号与光照强度对照表 (9)用户意见反馈表 (10)一、产品概述光照强度传感器是我公司自主研发、生产的一款测量光照强度的仪器，它采用世界前沿光学技术、集光学与电子信号输出为一体的高科技产品，能准确测量各种热光源、微弱热光源、冷光源光照亮度变化，通信传输精度可达 1LX。

本产品外型美观、安装方便，灵敏度高、传输距离长，深受用户欢迎。

二、适用范围本品可广泛用于环境、温室、实验室、养殖、建筑、高档楼宇、工业厂房等的光线强度测量。

三、技术参数1、测量参数量程范围: 0～200000Lux测量精度：±5%光谱范围：400～700nm（植物生长光谱敏感区域）反应时间: < 1S稳定时间：1S2、电路参数工作电压：普通型:12～24V(典型值 12V)，静态功耗：约 5mA；输出信号类型：□电压型0～2V；□电流型 4～20mA；□RS485 通讯型(MODBUS)。

输出负载：电流型< 300Ω，电压型>2kΩ工作温湿度:-20℃～55℃、35～85%RH（非凝露）储存温度:－20～+70℃（储存时）防护等级：IP65线长：1 米重量：210g工作电流：静态时 5mA满值时 25mA四、功能特点该产品自投入市场以来，以其优异的质量，卓越的性能赢得广大用户的好评，具备以下特点：1.体型小巧，安装方便，壳体密封性好；2.测量精度较高，稳定性好；3.接近视觉灵敏度的光谱灵敏度特性(峰值波长典型值:560nm)；4.光源依赖性弱（白炽灯，荧光灯，卤素灯，白光 LED，日光灯）；5.精密过滤器通过 50Hz/60Hz 除光噪功能实现稳定的测定，受红外线影响很小；6.感光区域集中在 400~700nm 范围,适合植物自然光的照度测量。

RS485光照度传感器
RS485 光照度传感器采用进口专用的光照度传感核心、光学材料窗口和铝合金壳体结构；具有结构坚固、密封性好、使用寿命长、测量精度高、稳定性好、传输距离长、抗外界干扰能力强等多项优质特点。

可广泛用于温室、实验室、养殖、建筑、高档楼宇、工业厂房等各类室内外环境光线强度的测量。

1.RS485 光照度传感器通讯方式
1.1.
串口格式：出厂默认串口值9600,1,N;
协议说明：出厂默认的设备地址为0AH,照度高16 位寄存器地址00H,照度低16 位寄存器地址01H
1.2.
RS485 光照度传感器通讯格式（Modbus-RTU）：读照度数据，其中数据均为16 进制。

如照度数据小于65536lx,可以只读一个寄存器，即低位寄存器01H.更改设备地址或波特率前请确保通讯正常！更改成功后新参数在设备重启后生效。

1.3.
更改设备地址，设备地址保存在保持寄存器42H:
命令格式：SS06004200NNHHLL;SS 为现设备地址，如485 总线上只有一个设备，可以用广播地址00;NN 为新设备地址；HH、LL 为CRC 校验码。

返回格式：SS06004200NNHHLL;SS 为现设备地址，新地址要设备重启后才从生效。

2.固定方式
采用法兰安装方法，底盘&phi;51mm 的圆周上开三个&phi;4.5mm 的安。

modbus协议例子Modbus协议是一种通信协议，用于在工业自动化系统中传输数据。

它被广泛应用于监控和控制设备之间的通信。

下面是一些使用Modbus协议的实际例子：1. 工业自动化控制系统：Modbus协议常用于连接PLC（可编程逻辑控制器）和其他设备，如传感器、执行器和人机界面。

通过Modbus 协议，PLC可以与其他设备进行数据交换，实现自动化控制。

2. 太阳能发电系统监控：Modbus协议可以用于监控太阳能发电系统中各个组件的状态和性能。

例如，通过Modbus协议，可以实时获取太阳能电池板的电压、光照强度和输出功率等信息，以便进行系统优化和故障排除。

3. 能源管理系统：Modbus协议可以用于监控和控制能源管理系统中的各个设备，如电表、电池、逆变器等。

通过Modbus协议，可以实时获取能源消耗情况、电池状态和逆变器运行状态等信息，以便进行能源优化和节能管理。

4. 智能家居系统：Modbus协议可以用于智能家居系统中各个设备之间的通信。

例如，通过Modbus协议，可以实现智能灯控制器与智能开关、智能窗帘控制器和智能温控器之间的数据交换，实现智能家居的自动化控制。

5. 智能交通系统：Modbus协议可以用于智能交通系统中的信号灯控制器和交通监控设备之间的通信。

通过Modbus协议，可以实时获取交通信号灯的状态和交通流量等信息，以便进行交通管理和优化。

6. 智能农业系统：Modbus协议可以用于智能农业系统中的各个设备之间的通信。

例如，通过Modbus协议，可以实时获取温室中的温度、湿度和光照强度等信息，以便进行温室控制和作物生长管理。

7. 智能楼宇系统：Modbus协议可以用于智能楼宇系统中各个设备之间的通信。

例如，通过Modbus协议，可以实现楼宇自动化控制器与空调、照明和安防设备之间的数据交换，实现楼宇的智能化管理和节能优化。

8. 工业设备监控系统：Modbus协议可以用于监控工业设备的状态和性能。

光照度变送器用户手册（485型）文档版本：V1.2光照度变送器用户手册 (1)一产品介绍 (2)二设备安装说明 (3)三配置软件安装及使用 (4)四通信协议 (5)五常见问题及解决办法 (7)六联系方式 (7)七文档历史 (7)八附录：壳体尺寸 (7)一产品介绍1、产品概述该变送器广泛适用于适用于室内外环境监测，农业大棚，花卉培养等需要光照度监测的场合。

该传感器采用全隔离，传感器内输入电源，感应线，信号输出三部分完全隔离。

安全可靠，外观美观，安装方便。

2、功能特点本产品采用高灵敏度的感光探头，信号稳定，精度高。

具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。

3、主要技术指标供电电源：9-24V DC光照度测量范围：0-65535lux 光照精度：±5%FS(25℃)存储环境：-40℃~80℃4、系统框架图系统方案框图二设备安装说明2.1设备安装前检查设备清单：●水浸报警器设备1台●12V/2A 防水电源1台（选配）UPS 电源（选配）9~24V DC1号设备2号设备3号设备n 号设备485总线USB 转485或232转485监控电脑市电220VUSB转485（选配）2.2接线宽电压电源输入9~24V均可。

485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突。

线色说明电源棕色电源正（9~24V DC）黑色电源负通信黄色485的A端蓝色485的B端三配置软件安装及使用3.1软件安装使用前分别双击，按照提示进行注册，注册完成后，双击，进入设置界面（注：win7电脑请右击此设置工具，以管理员身份注册并运行）。

3.2参数设置1、选择正确的COM口（可在“我的电脑—设备管理器—端口（com和lpt）”里面查看COM端口。

）2、单独接上一台设备并上电，单击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率为4800bit/s,默认地址为0x01。

室外温湿光传感器说明书w w w.i i o t.c o m室外温湿度光照度一体式传感器产品说明书V1.1目录1.产品资料 (2)2.产品概述 (2)2.1产品特点 (2)2.2技术参数 (3)2.3产品尺寸 (3)3.通讯协议 (4)3.1通讯基本参数 (4)3.2数据帧格式定义 (4)3.3寄存器地址 (5)3.4读取数据 (5)3.5温度校正值 (6)4.常见问题及解决办法 (7)4.1没有通讯 (7)4.2测温数据显示为0 (7)5.接线图 (7)5.1与电脑连接 (7)5.2接线方式 (8)5.3接线检查 (8)6.联系方式 (9)7.质保与售后 (9)8.免责声明 (9)9.修订记录 (9)1.产品资料产品说明书下载地址:https:///product/2048.html设备上云操作指导详情：https:///news/1204.html2.产品概述室外光照度、温度、湿度一体传感器为RS485总线式传感器，是针对农业生产过程中环境监测而设计的专用传感器，内置核心传感器全部为进口器件。

仪器能够连续监测光照度及环境温湿度等3种环境参数，每个参数值都转换成MODBUS-RTU标准RS485电信号传输给关联设备。

2.1产品特点●可室外使用，防水●测量精度高，量程宽，稳定性能好●采用防护设计，防护等级高达IP65●具有极可靠的抗电磁干扰能力●信号传输距离长，抗外界干扰能力强●塑料材料质量轻，强度高2.2技术参数参数描述产品名称室外高精度温湿度光照传感器产品供电DC6-24V产品功率<1W工作环境湿度：0-95%RH温度：-30-85℃温度测量范围-30℃～+85℃湿度测量范围0～100RH光照强度量程0-20W LUX湿度测量精度±3%RH(25℃)温度测量精度±0.3%℃光照强度精度≤±7%通讯端口RS485Modbus-RTU协议3.通讯协议3.1通讯基本参数内容参数设备地址1通讯协议MODBUS RTU编码8位二进制数据位8位奇偶校验位无停止位1位错误校准CRC冗长循环码波特率出厂默认为9600bps采用Modbus-RTU通讯规约，格式如下：初始结构≥4字节的时间地址码=1字节功能码=1字节数据区=N字节错误校验=16位CRC码结束结构≥4字节的时间地址码：为传感器的地址，在通讯网络中是唯一的（出厂默认0x01）。

光照强度传感器说明书目录一、产品概述 (2)二、适用范围 (2)三、技术参数 (2)四、功能特点 (3)五、光源的依赖性 (4)六、线色定义 (4)七、固定方式 (5)八、RS485/232 通讯协议 (5)九、常见故障现象及解决方法 (7)十、维护和保养 (8)附：输出信号与光照强度对照表 (9)用户意见反馈表 (10)一、产品概述光照强度传感器是我公司自主研发、生产的一款测量光照强度的仪器，它采用世界前沿光学技术、集光学与电子信号输出为一体的高科技产品，能准确测量各种热光源、微弱热光源、冷光源光照亮度变化，通信传输精度可达 1LX。

本产品外型美观、安装方便，灵敏度高、传输距离长，深受用户欢迎。

二、适用范围本品可广泛用于环境、温室、实验室、养殖、建筑、高档楼宇、工业厂房等的光线强度测量。

三、技术参数1、测量参数量程范围: 0～200000Lux测量精度：±5%光谱范围：400～700nm（植物生长光谱敏感区域）反应时间: < 1S稳定时间：1S2、电路参数工作电压：普通型:12～24V(典型值 12V)，静态功耗：约 5mA；输出信号类型：□电压型0～2V；□电流型 4～20mA；□RS485 通讯型(MODBUS)。

输出负载：电流型< 300Ω，电压型>2kΩ工作温湿度:-20℃～55℃、35～85%RH（非凝露）储存温度:－20～+70℃（储存时）防护等级：IP65线长：1 米重量：210g工作电流：静态时 5mA满值时 25mA四、功能特点该产品自投入市场以来，以其优异的质量，卓越的性能赢得广大用户的好评，具备以下特点：1.体型小巧，安装方便，壳体密封性好；2.测量精度较高，稳定性好；3.接近视觉灵敏度的光谱灵敏度特性(峰值波长典型值:560nm)；4.光源依赖性弱（白炽灯，荧光灯，卤素灯，白光 LED，日光灯）；5.精密过滤器通过 50Hz/60Hz 除光噪功能实现稳定的测定，受红外线影响很小；6.感光区域集中在 400~700nm 范围,适合植物自然光的照度测量。

光照度传感器说明书适用型号：LH-LR2000修订记录：目录1.产品介绍 (2)2.规格参数 (2)3.产品尺寸 (3)4.485通信协议与数据格式 (3)4.1.通讯基本参数 (3)4.2.数据帧格式定义 (3)4.3.寄存器地址 (4)4.4.参数读取 (5)5.模拟量协议 (6)6.电气接线 (6)7.售后服务 (7)7.1.售后服务承诺 (7)7.2.免责声明 (8)7.3.联系方式 (8)1.产品介绍该变送器广泛适用于农业大棚、花卉培养等需要光照度监测的场合。

传感器内部的输入电源、感应探头、信号输出三部分完全隔离。

安全可靠，外观美观，安装方便。

2.规格参数3.产品尺寸图3.14.485通信协议与数据格式4.1.通讯基本参数4.2.数据帧格式定义采用Modbus-RTU 通询规约，格式如下：地址码=1字节功能码=1字节数据区=N字节错误校验=16位CRC码结束结构>=4字节的时间地址码：为设备的地址，在通询网络中是唯一的。

功能码：主机所发指令功能提示。

数据区：数据区是具体通询数区，注意16bits数据高字节在前。

CRC码：二字节的校验码。

地址码功能码寄存器起始地址寄存器长度校验码低位校验码高位问询1字节1字节2字节2字节1字节1字节地址码功能码有效字节数数据区校验码低位校验码高位应答1字节1字节1字节2字节1字节1字节4.3.寄存器地址4.4.参数读取（1）例：读取设备地址为01的传感器光照度地址码功能码起始地址数据值校验码低位校验码高位问询0x010x030x00,0x070x00,0x020x750xCA地址码功能码字节数数据值校验码低位校验码高位应答0x010x030x040x000x00，0x060xF60x7A0x31注释：光照度计算说明：000006F6H(十六进制)=1782=>光照度=1782Lux（2）例：查询设备地址、波特率地址码功能码起始地址数据值CRC低位CRC高位问询0x010x030x01,0x000x00,0x020xC50xF7应答地址码功能码有效字节数设备地址波特率CRC 低位CRC 高位0x010x030x040x00,0x010x00,0x030xEB0xF2读出设备地址为1；波特率为9600。
