GZD-ASD光照度传感器说明书

光照度传感器的使用方法嘿，咱今儿就来说说这光照度传感器的使用方法！你可别小瞧了这玩意儿，它就像是我们的小眼睛，能敏锐地感知周围光线的变化呢！想象一下，这光照度传感器就像一个特别机灵的小侦探，时刻在帮我们留意着光线的情况。

要使用它呀，首先得找个合适的地方安家。

就好比你住房子得挑个舒服的地儿一样，咱得给它找个能准确检测光线的好位置。

一般来说，放在没有遮挡、能直接感受到光线的地方最好啦。

然后呢，就是要给它接上电，让它有能量干活呀！这就跟人得吃饭才有劲一个道理。

接上电后，它就开始工作啦，兢兢业业地检测着光照度。

你说这光照度传感器能干嘛呢？那用处可多了去了！比如说在智能家居里，它能根据光线的强弱自动调节灯光的亮度。

白天光线强的时候，它就告诉灯别那么亮啦，省点电；晚上光线暗了，它就赶紧让灯亮起来，多贴心啊！这不就像你有个特别懂你的小伙伴，知道你啥时候需要啥。

再比如在农业领域，它能帮农民伯伯们监测光照情况，指导他们什么时候该让农作物晒太阳，什么时候得遮遮阳，这多重要啊！就像农民伯伯的好帮手一样。

在一些工厂里，它也能发挥大作用呢。

可以用来监测工作环境的光照度是否合适，保障工人的工作效率和安全。

你想想，要是光线太暗或者太亮，工人干活能舒服吗？哎呀，说了这么多，你是不是对光照度传感器的使用方法有点感觉了？其实啊，用它就跟和朋友相处一样，你得了解它的脾气，知道怎么让它发挥最大的作用。

可别觉得它复杂，只要你用心去摆弄摆弄，很快就能上手啦！而且现在的光照度传感器越来越智能，操作也越来越简单。

就像现在的手机一样，以前觉得好复杂，现在不都人人会用嘛！总之呢，光照度传感器是个很实用的小玩意儿，只要你会用，它能给你的生活和工作带来很多便利呢！别犹豫啦，赶紧去试试吧！让它为你服务，让你的生活更加智能化、便捷化！怎么样，是不是有点心动啦？快去和这个小机灵鬼打交道吧！。

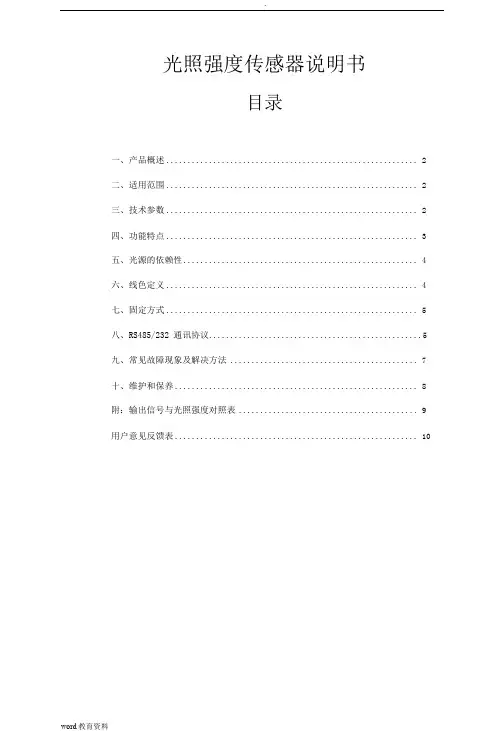

光照强度传感器说明书目录一、产品概述 (2)二、适用范围 (2)三、技术参数 (2)四、功能特点 (3)五、光源的依赖性 (4)六、线色定义 (4)七、固定方式 (5)八、RS485/232 通讯协议 (5)九、常见故障现象及解决方法 (7)十、维护和保养 (8)附：输出信号与光照强度对照表 (9)用户意见反馈表 (10)一、产品概述光照强度传感器是我公司自主研发、生产的一款测量光照强度的仪器，它采用世界前沿光学技术、集光学与电子信号输出为一体的高科技产品，能准确测量各种热光源、微弱热光源、冷光源光照亮度变化，通信传输精度可达 1LX。

本产品外型美观、安装方便，灵敏度高、传输距离长，深受用户欢迎。

二、适用范围本品可广泛用于环境、温室、实验室、养殖、建筑、高档楼宇、工业厂房等的光线强度测量。

三、技术参数1、测量参数量程范围: 0～200000Lux测量精度：±5%光谱范围：400～700nm（植物生长光谱敏感区域）反应时间: < 1S稳定时间：1S2、电路参数工作电压：普通型:12～24V(典型值 12V)，静态功耗：约 5mA；输出信号类型：□电压型0～2V；□电流型 4～20mA；□RS485 通讯型(MODBUS)。

输出负载：电流型< 300Ω，电压型>2kΩ工作温湿度:-20℃～55℃、35～85%RH（非凝露）储存温度:－20～+70℃（储存时）防护等级：IP65线长：1 米重量：210g工作电流：静态时 5mA满值时 25mA四、功能特点该产品自投入市场以来，以其优异的质量，卓越的性能赢得广大用户的好评，具备以下特点：1.体型小巧，安装方便，壳体密封性好；2.测量精度较高，稳定性好；3.接近视觉灵敏度的光谱灵敏度特性(峰值波长典型值:560nm)；4.光源依赖性弱（白炽灯，荧光灯，卤素灯，白光 LED，日光灯）；5.精密过滤器通过 50Hz/60Hz 除光噪功能实现稳定的测定，受红外线影响很小；6.感光区域集中在 400~700nm 范围,适合植物自然光的照度测量。

四、选型：技术说明：1、照度是体现光照强弱的单位，其通俗定义为照到单位面积（m²）上的光通量。

照度单位是每平方米的流明（Lm）,也被称为勒克斯（Lux）。

2、1个单位的照度大约为1个烛光在1米距离的光亮度。

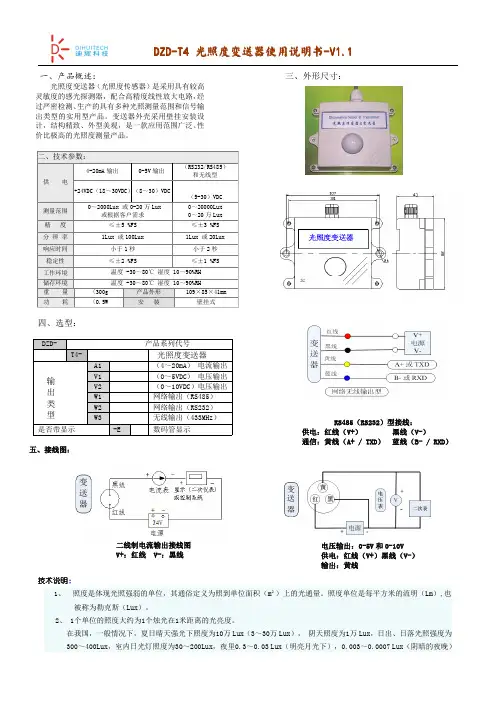

在我国，一般情况下，夏日晴天强光下照度为10万Lux（3～30万Lux），阴天照度为1万Lux，日出、日落光照强度为300～400Lux，室内日光灯照度为30～200Lux，夜里0.3～0.03Lux（明亮月光下），0.003～0.0007Lux（阴暗的夜晚）一、产品概述：光照度变送器（光照度传感器）是采用具有较高灵敏度的感光探测器，配合高精度线性放大电路，经过严密检测、生产的具有多种光照测量范围和信号输出类型的实用型产品。

变送器外壳采用壁挂安装设计，结构精致、外型美观，是一款应用范围广泛、性价比极高的光照度测量产品。

五、接线图：三、外形尺寸：RS485（RS232）型接线：供电：红线（V+）黑线（V-）通信：黄线（A+/TXD）蓝线（B-/RXD）电压输出：0-5V 和0-10V 供电：红线（V+）黑线（V-）输出：黄线二线制电流输出接线图V+：红线V-：黑线六、通信说明：（只针对于RS232RS485和无线输出型）典型推荐：室内测量量程0～20000Lux ，室外或温室测量量程：0～20万Lux本产品采用标准Modbus-RTU 通讯协议，产品出厂默认地址为1，波特率为9600，8位数据位，无奇偶校验，1位停止位0～20000Lux光照度上传的数据为真实值0～20万Lux 光照度上传的数据需乘以10才为真实值(采集得到的数据为0～20000)6.1查询地址为1的仪表的光照度值（读输入寄存器）6.2查询地址为1的仪表读保存寄存器6.3写入单个保存寄存器，读从机输入寄存器(4X 类型)中的二进制数据，寄存器所对应的地址分别为0-136.4写入把地址波特率修改为4800（4800的16进制为12C0）七、注意事项：1、使用前请认真阅读说明书、确保接线正确：任何错误接线均有可能对变送器造成不可逆伤害。

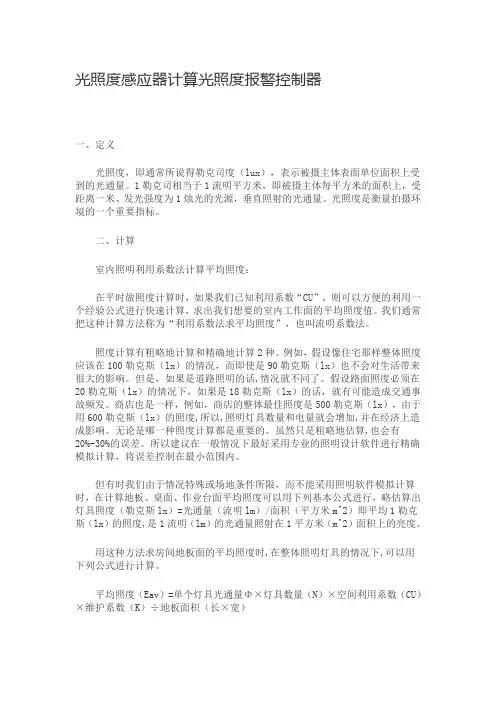

光照度感应器计算光照度报警控制器一、定义光照度，即通常所说得勒克司度（lux），表示被摄主体表面单位面积上受到的光通量。

1勒克司相当于1流明平方米，即被摄主体每平方米的面积上，受距离一米、发光强度为1烛光的光源，垂直照射的光通量。

光照度是衡量拍摄环境的一个重要指标。

二、计算室内照明利用系数法计算平均照度：在平时做照度计算时，如果我们已知利用系数“CU”，则可以方便的利用一个经验公式进行快速计算，求出我们想要的室内工作面的平均照度值。

我们通常把这种计算方法称为“利用系数法求平均照度”，也叫流明系数法。

照度计算有粗略地计算和精确地计算2种。

例如，假设像住宅那样整体照度应该在100勒克斯（lx）的情况，而即使是90勒克斯（lx）也不会对生活带来很大的影响。

但是，如果是道路照明的话,情况就不同了。

假设路面照度必须在20勒克斯（lx）的情况下，如果是18勒克斯（lx）的话，就有可能造成交通事故频发。

商店也是一样，例如，商店的整体最佳照度是500勒克斯（lx），由于用600勒克斯（lx）的照度,所以,照明灯具数量和电量就会增加,并在经济上造成影响。

无论是哪一种照度计算都是重要的。

虽然只是粗略地估算,也会有20%-30%的误差。

所以建议在一般情况下最好采用专业的照明设计软件进行精确模拟计算，将误差控制在最小范围内。

但有时我们由于情况特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度（勒克斯lx）=光通量（流明lm）/面积（平方米m^2）即平均1勒克斯（lx）的照度,是1流明（lm）的光通量照射在1平方米（m^2）面积上的亮度。

用这种方法求房间地板面的平均照度时,在整体照明灯具的情况下,可以用下列公式进行计算。

平均照度（Eav）=单个灯具光通量Φ×灯具数量（N）×空间利用系数（CU）×维护系数（K）÷地板面积（长×宽）公式说明：1、单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。

模拟量型光照度传感器使用说明书目录目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.4探头参数与选型 (6)第2章硬件连接 (8)2.1设备安装前检查 (8)2.2接口说明 (8)2.3安装说明 (9)第3章接线说明 (9)3.1典型四线制接线方式 (9)3.2典型三线制接线方式 (11)第4章模拟量参数含义 (13)4.1模拟量4-20mA电流输出 (13)4.2模拟量0-10V电压输出 (13)4.3模拟量0-5V电压输出 (14)第5章包装售后 (15)5.1产品附加说明书 (15)5.2产品包装清单 (15)5.3联系方式 (15)5.4质保与售后 (16)5.5免责声明 (16)第1章产品简介1.1产品概述该变送器广泛适用于农业大棚、花卉培养等需要光照度及温湿度监测的场合。

传感器内输入电源，感应探头，信号输出三部分完全隔离。

安全可靠，外观美观，安装方便。

采用模拟量形式输出，方式灵活，可以输出电流型或者电压型，接线可以采用三线制或者四线制。

1.2功能特点本产品采用高灵敏度的感光探头，信号稳定，精度高。

具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。

1.3主要参数1.3.1基本参数光照强度量程0-65535Lux/0-20万Lux最大功耗光照强度精度±7%(25℃)供电电源12V-24VDC工作温度-25℃-85℃工作湿度0%RH-80%RH长期稳定性≤5%/y响应时间0.1s外形尺寸110×85×44mm3电流输出类型4mA-20mA电流输出负载≤600欧姆电压输出类型0-5V/0-10V电压输出负载≤250欧姆<1.15W工作压力范围0.9-1.1atm1.3.2光照参数图1不同波长光线对光照度影响如图1所示，波长在580nm左右最准确，比例系数为1。

模拟量型光照度传感器使用说明书传感器图2光照角度影响示意图如图2所示角度对光照准确度影响较大，用户使用时应注意角度的变化。

光照强度传感器说明书目录一、产品概述 (2)二、适用范围 (2)三、技术参数 (2)四、功能特点 (3)五、光源的依赖性 (4)六、线色定义 (4)七、固定方式 (5)八、RS485/232 通讯协议 (5)九、常见故障现象及解决方法 (7)十、维护和保养 (8)附：输出信号与光照强度对照表 (9)用户意见反馈表 (10)一、产品概述光照强度传感器是我公司自主研发、生产的一款测量光照强度的仪器，它采用世界前沿光学技术、集光学与电子信号输出为一体的高科技产品，能准确测量各种热光源、微弱热光源、冷光源光照亮度变化，通信传输精度可达 1LX。

本产品外型美观、安装方便，灵敏度高、传输距离长，深受用户欢迎。

二、适用范围本品可广泛用于环境、温室、实验室、养殖、建筑、高档楼宇、工业厂房等的光线强度测量。

三、技术参数1、测量参数量程范围: 0～200000Lux测量精度：±5%光谱范围：400～700nm（植物生长光谱敏感区域）反应时间: < 1S稳定时间：1S2、电路参数工作电压：普通型:12～24V(典型值 12V)，静态功耗：约 5mA；输出信号类型：□电压型0～2V；□电流型 4～20mA；□RS485 通讯型(MODBUS)。

输出负载：电流型< 300Ω，电压型>2kΩ工作温湿度:-20℃～55℃、35～85%RH（非凝露）储存温度:－20～+70℃（储存时）防护等级：IP65线长：1 米重量：210g工作电流：静态时 5mA满值时 25mA四、功能特点该产品自投入市场以来，以其优异的质量，卓越的性能赢得广大用户的好评，具备以下特点：1.体型小巧，安装方便，壳体密封性好；2.测量精度较高，稳定性好；3.接近视觉灵敏度的光谱灵敏度特性(峰值波长典型值:560nm)；4.光源依赖性弱（白炽灯，荧光灯，卤素灯，白光 LED，日光灯）；5.精密过滤器通过 50Hz/60Hz 除光噪功能实现稳定的测定，受红外线影响很小；6.感光区域集中在 400~700nm 范围,适合植物自然光的照度测量。

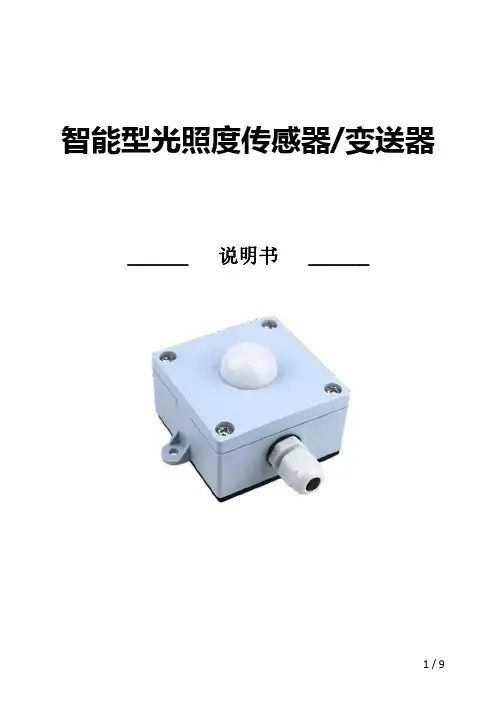

智能型光照度传感器/变送器______说明书______概述智能型光照度传感器/变送器，采用高灵敏度硅光传感器，自动衰减近红外，光谱相应接近人眼函数。

本产品能有效地对室内光照度进行测量控制。

符合欧RoHS指令,无铅、无镉标准。

有多种输出方式可选。

产品有0-1K/4K/8K/20K/200K Lux五段量程可选，用户可根据需要进行量程切换。

K33系列智能型光照度传感器/变送器，是一款室内室外可通用测量安装的现场可切换量程，外观结构简洁，小巧，安装方便，稳定性好，响应速度快。

产品配有PG7防水接头可带线缆进行连接安装，外壳防护等级可达IP65。

特点-高精度的光照度测量-体型小巧，安装方便-稳定性好,响应速度快，<2秒-传输距离长，抗外界干扰能力强-五段量程现场拨码开关可选-多种输出方式可选-出厂标准校准领域-电子厂房-机房环境监控-动力环境监控-农业环境监控-气象环境监测-生物制药环境监控-机场，地铁站，酒店，博物馆，体育馆等技术参数光照测量范围：测量精度：响应时间：光谱范围：校准：0-1K/4K/8K/20K/200K Lux（模拟输出拨码开关可选）±1%FS（0～200K Lux）±2%FS（0～20K Lux）±3%FS（0～8K Lux）±4%FS（0～4K Lux）±5%FS（0～1K Lux）<2秒320～700(nm)可见光标准校准输出参数信号输出：4～20mA R L<400ohm0～10VDC R L>10k ohm具体请参照选型表485参数信号类型：RS485类型：连接：地址：通讯协议：数据格式：波特率：RS485串口输出多点，半双工2线制，最大通讯距离1200米，端子直接连接1-254，通过开关/软件设置，广播地址为：0，默认地址为：1 MODBUS1起始位，8数据位，无奇偶，2终止位2400bit/s,4800bit/s,9600bit/s,19200bit/s,38400bit/s，通过软件设置,默认值为：9600bit/s能耗供电电源：标准供电电源24VDC供电电源范围24VDC±10%接线方式接线端子：线缆规格：5.0mm间距，M3钢螺丝，0.2Nm扭矩，0.02欧姆接触电阻24～18AWG（0.2～1.0mm2），剥线长度6-7mm环境工作环境：温度-10～70℃湿度0～99%RH，无冷凝储存环境：温度-20～80℃湿度0～95%RH，无冷凝防护等级外壳防护等级：防火等级：电磁兼容：IP65参考IEC529–598/GB700–86/GB4208 V-0参考UL94参考GB/T13926，EN61000-6-2，EN61000-6-3材料与颜色外壳：线缆长度：重量：ABS浅蓝色用户自定义约100g(整机重量)安装说明1、使用螺丝刀打开上壳的4个螺丝。

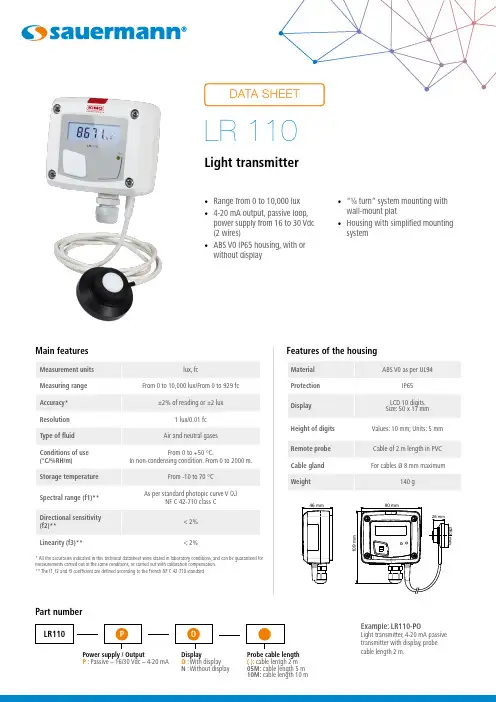

• 4-20 mA output, passive loop, power supply from 16 to 30 Vdc (2 wires)•ABS V0 IP65 housing, with or without displaywall-mount plat•Housing with simplified mounting systemMain featuresFeatures of the housing* All the accuracies indicated in this technical datasheet were stated in laboratory conditions, and can be guaranteed for measurements carried out in the same conditions, or carried out with calibration compensation.** The f1, f2 and f3 coefficient are defined according to the French NF C 42-710 standard.Part numberPower supply / OutputP : Passive – 16/30 Vdc – 4-20 mADisplayO : With display N : Without displayExample: LR110-POLight transmitter, 4-20 mA passive transmitter with display, probe cable length 2 m.Probe cable length ( ): cable lentgh 2 m 05M: cable length 5 m 10M: cable length 10 mTechnical specificationsOutput / Power supply ConnectionsInside the front housing1. Active switch2. Inactive switch3. LCC-S software connection4. Output and power supply terminal block5. Cable glandSimplified calibrationElectronic board and measuring element fixedto the front panel of the sensor, allowing youto leave your installation intact to configure orcalibrate your instruments.12Removable front face Fixed back housing354Electrical connections – as per NFC15-100 standardThis connection must be made by a qualified and trained technician.To make the connection, the transmitter must not be energized.VdcILUXor+-VdcILUX+-...567...567Settings and use of the transmitterConfiguration To configure the transmitter, unscrew the 4 screws of the housing then open it.DIP switches allowing the different settings are accessible.To configure the transmitter, it must not be energized. Then you can make the required settings thanks to theDIP switches as shown on the drawing below. When the transmitter is configured, you can power it up.1234Off OnSetting of the measuring unitOn-off switchSymbolsFor your safety and in order to avoid any damage of the device, please follow the procedure described in this docu-ment and read carefully the notes preceded by the following symbol:The following symbol will also be used in this document, please read carefully the information notes indicated afterthis symbol:Measuring unit setting – Active switchTo set the unit of measurement, put the on-off switches 3 and 4 as shown in the table:Configuration via LCC-S software (optional)An easy and friendly configuration with the software!Caution: The configuration of the parameters can be done either by DIP switch, or by software (you cannot combine both solutions).To access to the configuration via software:- Set the switch as shown below.- Connect the cable of the LCC-S to the connection of the transmitterSwitch 1To configure the transmitter, please refer to the LCC-S user manual.Factor value according to the light sourcesThe following table indicates the factor value corresponding to different light sources with their examples.The device is adjusted with an incandescent standard white light source owning its own spectral response. The following lighting sources have a different spectral response. Therefore, the presented coefficients in the following table enable to correct the measurement accor-ding to these different sourcesThe correction is carried out by multiplying the measured value by the F factor: Corrected value = F x measured value.Only the accessories supplied with the device must be used.AccessoriesF T _E N – L R 110– 29/07/2022 – N o n -c o n t r a c t u a l d o c u m e n t – W e r e s e r v e t h e r i g h t t o m o d i f y t h e c h a r a c t e r i s t i c s o f o u r p r o d u c t s w i t h o u t p r i o r n o t i c e .Order of magnitude of lux according to applicationsHere are a few examples of order of magnitude according to different current situations.Maintenance:• Avoid any aggressive solvent.• Protect the transmitter and its probes from any cleaning product containing formalin, that may be used for clea-ning rooms or ducts.Precautions for use: always use the device in accordance with its intended use and within parameters described in the technical features in order not to compromise the protection ensured by the device.WarrantyInstruments have 1-year guarantee for any manufacturing defect.。

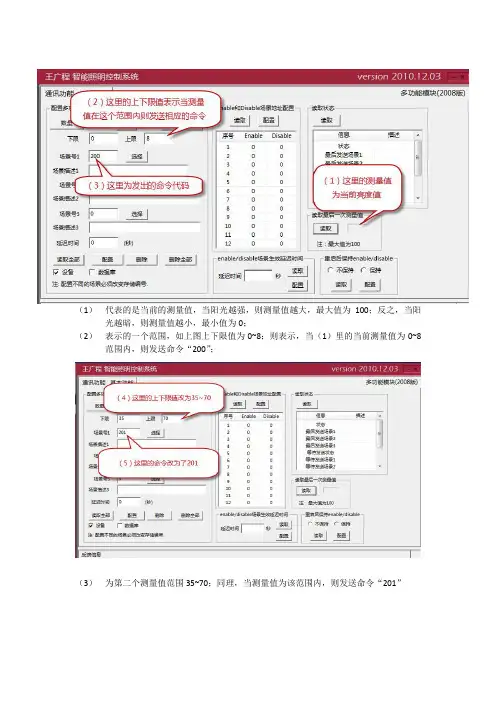

（1）代表的是当前的测量值，当阳光越强，则测量值越大，最大值为100；反之，当阳光越暗，则测量值越小，最小值为0；
（2）表示的一个范围，如上图上下限值为0~8；则表示，当（1）里的当前测量值为0~8范围内，则发送命令“200”；
（3）为第二个测量值范围35~70；同理，当测量值为该范围内，则发送命令“201”
要注意的是以下的：
如遇到天很亮，而灯就开了，则只需把开灯命令代码里的测量值上限设得小一些就可以，比如原来是下限是35，改为20，意思就是当测量值为20时才能开灯（原来是35就开灯）；也可以把关灯命令代买里的测量值下限设得大一些，比如原来下限是80，改为50，意思就是说原来测量值要到80才能关灯，现在为50就要关灯
同样，如遇到天很黑了灯还没自动开，同理，上述情况反过来编辑即可；。
