简单电路图的认识与绘制

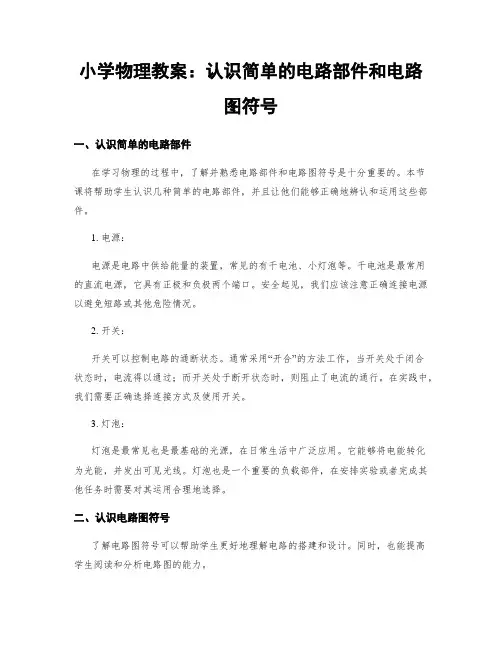

小学物理教案：认识简单的电路部件和电路图符号一、认识简单的电路部件在学习物理的过程中，了解并熟悉电路部件和电路图符号是十分重要的。

本节课将帮助学生认识几种简单的电路部件，并且让他们能够正确地辨认和运用这些部件。

1. 电源：电源是电路中供给能量的装置，常见的有干电池、小灯泡等。

干电池是最常用的直流电源，它具有正极和负极两个端口。

安全起见，我们应该注意正确连接电源以避免短路或其他危险情况。

2. 开关：开关可以控制电路的通断状态。

通常采用“开合”的方法工作，当开关处于闭合状态时，电流得以通过；而开关处于断开状态时，则阻止了电流的通行。

在实践中，我们需要正确选择连接方式及使用开关。

3. 灯泡：灯泡是最常见也是最基础的光源，在日常生活中广泛应用。

它能够将电能转化为光能，并发出可见光线。

灯泡也是一个重要的负载部件，在安排实验或者完成其他任务时需要对其运用合理地选择。

二、认识电路图符号了解电路图符号可以帮助学生更好地理解电路的搭建和设计。

同时，也能提高学生阅读和分析电路图的能力。

1. 电源的图符：在电路图中，正极通常用一个长直线表示，而负极则是一个短直线，它们可以很容易地与其他部件进行连接。

2. 开关的图符：开关有不同种类，但其基本原理都是通过闭合或断开电路来控制通断状态。

在电路图中，开关通常用一个带两个交叉线的大正方形表示。

当交叉线相连时表示闭合状态，否则则表示断开状态。

3. 灯泡的图符：灯泡是一个普遍用于电力教学实验的装置，在电路图中一般由一个圆圈和两条斜线组成。

这样的形状可以清晰地显示出灯泡并与其他元件相互连接。

通过学习以上部件及其对应的电路图符号，我们将能够顺利搭建出简单的电路，并且能够准确地理解和分析所设计出来的电路。

三、小学物理课堂实践为了加深对上述内容的理解以及提高学生们自主探究能力，我们将进行一系列小学物理课堂实践活动。

以下是一些可以开展的实践项目：1. 实验一：搭建电路并点亮灯泡材料：干电池、开关、灯泡、电线等。

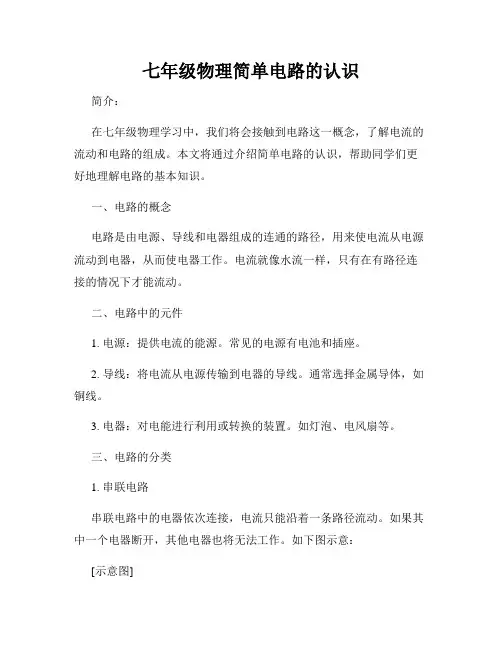

七年级物理简单电路的认识简介：在七年级物理学习中，我们将会接触到电路这一概念，了解电流的流动和电路的组成。

本文将通过介绍简单电路的认识，帮助同学们更好地理解电路的基本知识。

一、电路的概念电路是由电源、导线和电器组成的连通的路径，用来使电流从电源流动到电器，从而使电器工作。

电流就像水流一样，只有在有路径连接的情况下才能流动。

二、电路中的元件1. 电源：提供电流的能源。

常见的电源有电池和插座。

2. 导线：将电流从电源传输到电器的导线。

通常选择金属导体，如铜线。

3. 电器：对电能进行利用或转换的装置。

如灯泡、电风扇等。

三、电路的分类1. 串联电路串联电路中的电器依次连接，电流只能沿着一条路径流动。

如果其中一个电器断开，其他电器也将无法工作。

如下图示意：[示意图]2. 并联电路并联电路中的电器并排连接，电流可以分流，每个电器都能获得电流并正常工作。

如下图示意：[示意图]四、电路中的符号表示法为了更方便地描述电路结构，人们约定了一种符号表示法。

以下是一些常见的电路图符号：1. 电源的符号：通常用直线加一个长线表示正极，短线表示负极。

2. 电器的符号：不同的电器有不同的符号，如灯泡用一个圆圈表示。

五、实践活动：打造一个简单电路为了更好地理解电路的概念，我们可以进行一个简单的实践活动。

首先，我们准备一个电源（如一节电池）和一个电器（如灯泡），然后通过导线连接电源和电器。

当导线连接良好时，电路将会形成闭合回路，电器将会被点亮。

但如果导线连接不良或者中间间断，电路将不闭合，电器将无法工作。

结论：通过学习本文，我们对七年级物理学习中的简单电路有了更深入的了解。

电路是由电源、导线和电器组成的连通路径，能够使电流从电源流动到电器，从而实现电器工作。

电路的组成方式可以是串联电路或并联电路，而电路中的元件有着特定的符号表示。

通过实践活动，我们可以更好地理解电路的概念，为后续学习打下基础。

总结：在七年级物理学习中，电路是一个重要的概念。

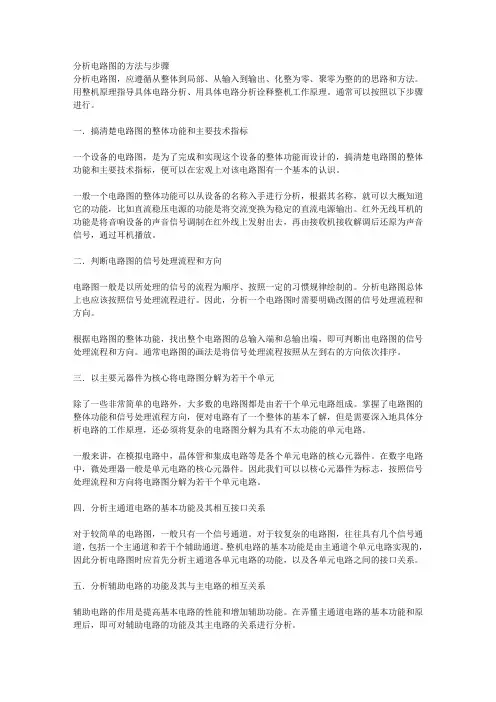

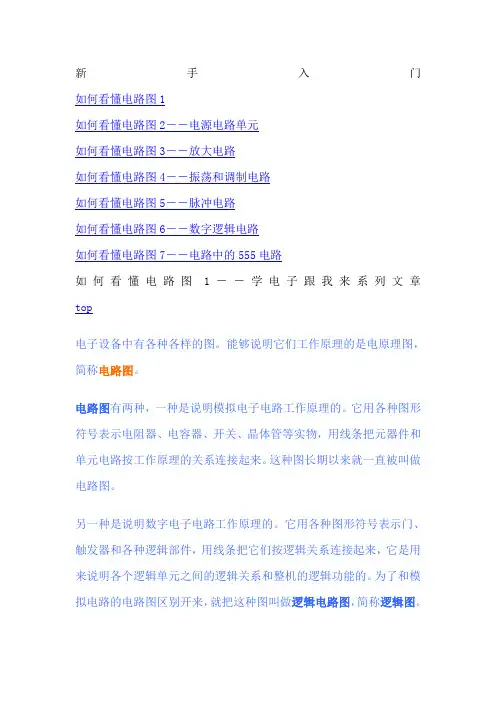

分析电路图的方法与步骤分析电路图，应遵循从整体到局部、从输入到输出、化整为零、聚零为整的的思路和方法。

用整机原理指导具体电路分析、用具体电路分析诠释整机工作原理。

通常可以按照以下步骤进行。

一．搞清楚电路图的整体功能和主要技术指标一个设备的电路图，是为了完成和实现这个设备的整体功能而设计的，搞清楚电路图的整体功能和主要技术指标，便可以在宏观上对该电路图有一个基本的认识。

一般一个电路图的整体功能可以从设备的名称入手进行分析，根据其名称，就可以大概知道它的功能，比如直流稳压电源的功能是将交流变换为稳定的直流电源输出。

红外无线耳机的功能是将音响设备的声音信号调制在红外线上发射出去，再由接收机接收解调后还原为声音信号，通过耳机播放。

二．判断电路图的信号处理流程和方向电路图一般是以所处理的信号的流程为顺序、按照一定的习惯规律绘制的。

分析电路图总体上也应该按照信号处理流程进行。

因此，分析一个电路图时需要明确改图的信号处理流程和方向。

根据电路图的整体功能，找出整个电路图的总输入端和总输出端，即可判断出电路图的信号处理流程和方向。

通常电路图的画法是将信号处理流程按照从左到右的方向依次排序。

三．以主要元器件为核心将电路图分解为若干个单元除了一些非常简单的电路外，大多数的电路图都是由若干个单元电路组成。

掌握了电路图的整体功能和信号处理流程方向，便对电路有了一个整体的基本了解，但是需要深入地具体分析电路的工作原理，还必须将复杂的电路图分解为具有不太功能的单元电路。

一般来讲，在模拟电路中，晶体管和集成电路等是各个单元电路的核心元器件。

在数字电路中，微处理器一般是单元电路的核心元器件。

因此我们可以以核心元器件为标志，按照信号处理流程和方向将电路图分解为若干个单元电路。

四．分析主通道电路的基本功能及其相互接口关系对于较简单的电路图，一般只有一个信号通道。

对于较复杂的电路图，往往具有几个信号通道，包括一个主通道和若干个辅助通道。

零基础学电工之常用电气符号和举例认识电路图要学会看电路图，必须先学会电工专业常用电气符号，在此基础上，结合电工基础理论识图，结合电器元件的结构和工作原理识图，结合电路图的绘制特点识图，就能看明白电路图了。

本文以CA6140型车床电路图为例讲解识图技巧。

一、常用电气符号二、识图的基本要求1、结合电工基础理论识图要想搞清电路的电气原理，必须具备电工基础知识，如三相异步电动机的旋转方向是由通入电动机的三相电源的相序决定的，改变电源的相序可改变电动机的转向。

2、结合电器元件的结构和工作原理识图看电路图时应搞清楚电器元件的结构、性能、在电路中的作用、相互控制关系，才能搞清电路的工作原理。

3、结合典型电路识图一张复杂的电路图细分起来是由若干典型电路组成，因此熟悉各种典型电路，能很快分清主次环节。

4、结合电路图的绘制特点识图绘制电气原理图时，主电路绘制在辅助电路的左侧或上部，辅助电路绘制在主电路的右侧或下部。

同一元件分解成几部份，绘在不同的回路中，但以同一文字符号标注。

回路的排列，通常按元件的动作顺序或电源到用电设备的连接顺序，水平方向从左到右、垂直方向从上到下绘出。

了解电气图的基本画法，就容易看懂电路的构成情况，搞清电器的相互控制关系，掌握电路的基本原理。

三、识图的基本步骤1、看图样说明搞清设计内容和施工要求，有助于了解图样的大体情况、抓住识图重点。

2、看电气原理图按先看主电路后看辅助电路的顺序识图。

看主电路时，通常从下往上看，即从负载开始经控制元件顺次往电源看。

主要是搞清负载是怎样取得电源的，电源经那些元件到达负载的。

看辅助电路，则从上而下，从左到右看，即先看电源，再顺次看各条回路。

主要是搞清它的回路构成，各元件的联系、控制关系和在什么条件下构成通路或断路。

3、看安装接线图先看主电路再看辅助电路，看主电路从电源引入端开始，顺次经控制元件和线路到用电设备；再看辅助电路，要从电源的一端到电源的另一端，按元件的顺序对每个回路进行分析研究。

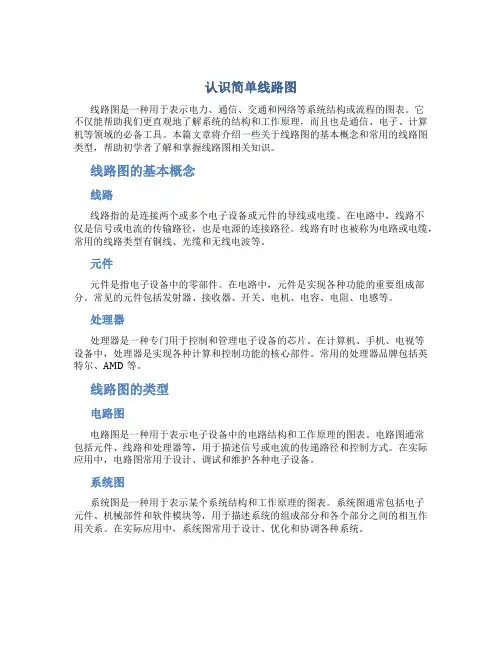

认识简单线路图线路图是一种用于表示电力、通信、交通和网络等系统结构或流程的图表。

它不仅能帮助我们更直观地了解系统的结构和工作原理，而且也是通信、电子、计算机等领域的必备工具。

本篇文章将介绍一些关于线路图的基本概念和常用的线路图类型，帮助初学者了解和掌握线路图相关知识。

线路图的基本概念线路线路指的是连接两个或多个电子设备或元件的导线或电缆。

在电路中，线路不仅是信号或电流的传输路径，也是电源的连接路径。

线路有时也被称为电路或电缆，常用的线路类型有铜线、光缆和无线电波等。

元件元件是指电子设备中的零部件。

在电路中，元件是实现各种功能的重要组成部分。

常见的元件包括发射器、接收器、开关、电机、电容、电阻、电感等。

处理器处理器是一种专门用于控制和管理电子设备的芯片。

在计算机、手机、电视等设备中，处理器是实现各种计算和控制功能的核心部件。

常用的处理器品牌包括英特尔、AMD等。

线路图的类型电路图电路图是一种用于表示电子设备中的电路结构和工作原理的图表。

电路图通常包括元件、线路和处理器等，用于描述信号或电流的传递路径和控制方式。

在实际应用中，电路图常用于设计、调试和维护各种电子设备。

系统图系统图是一种用于表示某个系统结构和工作原理的图表。

系统图通常包括电子元件、机械部件和软件模块等，用于描述系统的组成部分和各个部分之间的相互作用关系。

在实际应用中，系统图常用于设计、优化和协调各种系统。

流程图流程图是一种用于表示某个进程或任务执行流程的图表。

流程图通常包括各种处理器、输入输出、判断和循环等，用于描述某个进程或任务的执行顺序和判断条件。

在实际应用中，流程图常用于分析、设计和优化各种流程。

结构图结构图是一种用于表示某个系统、组件或部件结构的图表。

结构图通常包括各种元件、引脚和布局等，用于描述系统、组件或部件的构成方式和排列方式。

在实际应用中，结构图常用于设计、优化和协调各种系统。

线路图是一种用于表示系统结构或流程的图表，是通信、电子、计算机等领域的必备工具。

原理图绘制步骤
1. 打开绘图软件，创建一个新文档或选择一个已有的文档。

2. 确定需要绘制的电路图的元件和连接方式。

3. 在绘图软件的工具栏中选择合适的元件图形，如电阻、电容、电感、晶体管等。

4. 先画出电路图中的主要元件，按照电路的连接顺序逐步添加。

5. 对每个元件进行标注，如电阻的阻值、电容的容值、晶体管的型号等。

6. 使用连接线将元件连接起来，注意按照电路正确的连接方式进行连接。

7. 为了增加可读性，可以为连接线添加箭头、标记电压节点等。

8. 检查电路图是否准确，并进行必要的修改和调整。

9. 添加电源、接地符号和其他辅助元件。

10. 完成电路图绘制后，保存文件并根据需要进行打印或导出。

《简单电路》教学设计4篇(设计简单电路教案)下面是收集的《简单电路》教学设计4篇(设计简单电路教案)，供大家品鉴。

《简单电路》教学设计1教学目标：1、能够连接基本电路，并画出电路图。

2、能够根据电路图连接简单电路。

3、能够制作简单的红绿灯模型。

科学知识：1、知道一个基本电路的组成要素。

2、认识一些常见的电路符号并能画出简单的电路图。

情感、态度和价值观：1、愿意与同学一起去探讨有关电路的问题。

2、体会制作的快乐，感受成功的喜悦。

教学重难点：让学生认识电路的基本特征，能够根据自己的组装图画出较规范的电路图，在画图中逐渐认识电路的组成条件。

教学准备：导线、电池、开关、小灯泡、透明胶带、各种电工工具。

教学方法目标教学法教学时间：2课时教学过程：第一课时一、导入：出示电池，谈话：看老师今天带来了什么？它有什么用途？师：电池能够提供什么？指出：它是一种电源。

二、新授：1、认识简单电路元件：（1）除了同学们自备的电池，老师还为同学们提供了一个盒子，里面有：电池盒——上面有+、-符号，表示“正极、负极”导线——用来传输电能小灯泡——也称为小电珠，出示简图灯座——用于插放小灯泡2、连接电路：（1）利用盒子里的工具及电池，使灯泡亮起来，你会怎样做？（2）在白纸上，画出你的连接实物图。

（3）指名展示学生的想法。

3、分析连接后的情况：（1）根据学生的摆放，说明连接后的结果。

（2）说一说，电池是怎样使灯泡会亮起来的？（3）电流是按照怎样的方向传输的？（4）说明电流从正极出发最后回到负极。

（5）用手指沿着电流的方向“走几趟”体会一下，这是一条怎样的路？（板书：回路）（6）改变电池的位置、样子（盒式、条形等），请学生标出电流方向。

4、开关的认识：（1）灯泡亮了，能让它一直亮着吗？我们怎样控制家里的灯。

（2）给这个灯加一个开关，使它能够控制你的灯泡。

（3）领取开关，进行试验。

（4）为什么开关能够控制灯泡的？（5）电流被断开了，是一条断路。

初中物理电路实物画图教案一、教学目标1. 知识与技能：（1）理解电路的概念，掌握电路各部分的名称及作用。

（2）学会使用电路图符号表示电路中的元件。

（3）能够根据实物电路，正确绘制出电路图。

2. 过程与方法：（1）通过观察、实验，培养学生的观察能力和实验操作能力。

（2）运用先干后支法，培养学生绘制电路图的方法和技巧。

3. 情感、态度与价值观：（1）培养学生对物理学科的兴趣，激发学生学习物理的积极性。

（2）培养学生合作学习、积极探讨的科学精神。

二、教学重点与难点1. 教学重点：（1）电路的概念及电路各部分的名称和作用。

（2）电路图符号的掌握。

（3）根据实物电路绘制电路图的方法。

2. 教学难点：（1）电路图符号的识别和运用。

（2）先干后支法的运用。

三、教学准备1. 教具：（1）实物电路元件（如灯泡、开关、电池、导线等）。

（2）电路图符号卡片。

（3）电路图绘制工具（如铅笔、直尺、橡皮等）。

2. 学具：（1）学生分组实验套装。

（2）电路图绘制工具。

四、教学过程1. 导入新课（1）教师展示实物电路，引导学生观察并说出各部分的名称和作用。

（2）学生分享生活中常见的电路实例。

2. 知识讲解（1）教师讲解电路的概念，强调电路各部分的作用。

（2）学生跟随教师一起总结电路的概念和组成。

3. 绘制电路图符号（1）教师发放电路图符号卡片，引导学生认识并掌握电路图符号。

（2）学生分组讨论，尝试绘制简单的电路图。

4. 实践操作（1）教师布置分组实验，要求学生根据实物电路，绘制出对应的电路图。

（2）学生动手操作，先干后支法绘制电路图。

5. 成果展示（1）每组学生展示自己的电路图，讲解绘制过程和思路。

（2）教师点评并给予鼓励，指出电路图中的优点和不足。

6. 课堂小结（1）教师引导学生总结本节课所学内容，巩固电路的概念、电路图符号和绘制方法。

（2）学生分享学习心得，表达对物理学科的兴趣。

五、课后作业1. 绘制生活中一个简单的电路图，并标注各部分的名称和作用。

电路的认识和画法技巧连接实物图的基本要求：1、检查器材，按电路图摆放。

2、在连接电路时，将开关打开。

3、照电路图依次将各元件连接好，要求导线不能交叉（从+极到-极）4、接好电路后，先不要闭合开关，依照电流方向从电源正极检查到电源负极，检查电路无误后，再闭合开关。

5、若闭合开关后，用电器不工作，则应迅速打开开关再次检查。

画电路图要求：1、电路元件的符号要用统一规定的，不能自造元件符号。

2、合理安排电路元件符号，使之均匀分布在电路中，切记元件符号（除滑动变阻器外）不要画在拐角处。

3、连线要画得平直，与元件符号连接处不能断开，一般要画成长方形。

4、所画得电路图要求与实物相对应，连线交叉相连处要画上黑点。

实物图画电路图：一、审图1、看清元件是串联还是并联。

2、注意短路情况。

3、分清各支路元件的情况。

二、画图：先支后干。

三、检查：看两幅图是否对应。

电路图画连接实物图：一审图：1、分清元件是串联还是并联。

2、注意短路情况。

3、找准分支点、汇合点。

（可以采用“描点法”、“拆件法”分清并联电路）二、画图：1、先串：找一条支路先连接，注意在串联过程中找准分支点、汇合点。

2、后并：将另一条支路串联好，将两端按顺序接在分支、汇合点上。

三、检查：看两幅图是否对应。

判断电路连接情况：1、断开的电路不看。

2、短路的电路只看导线。

3、采用“描点”、“拆件”等方法观察。

4、电流表看为导线。

5、电压表：先不看，分清电路连接情况。

后再看，分清电压表测量谁的电压。

四、设计电路：1、明确元件个数，主要针对用电器、开关。

2、明确用电器的连接情况是串联还是并联（通过用电器的工作是否相互影响）。

3、开关：a、分清开关的位置是在干路还是在支路上。

（明确开关的作用，若是控制整个电路则是干路，若只控制某一电路则串联在该支路上。

）4、开关的效果：a、一个开关：若开关闭合用电器工作，开关断开用电器不工作，则开关和被控制电路串联。

若开关闭合用电器不工作，开关断开用电器反倒工作，则开关和被控制电路并联。
