初中物理画电路图方法与技巧

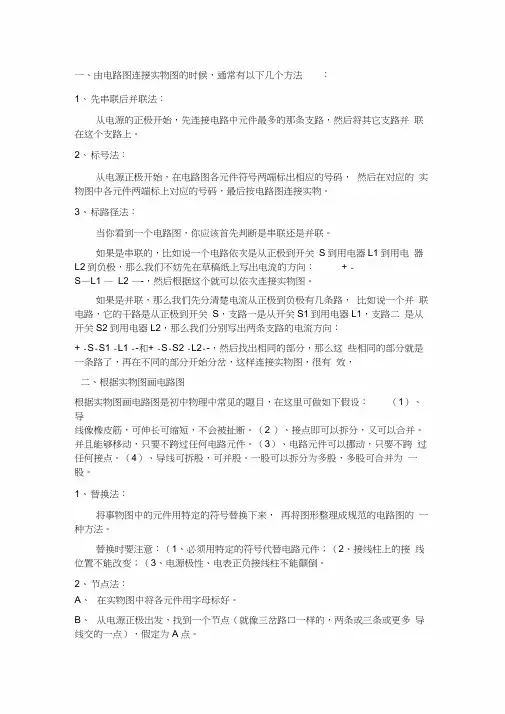

一、由电路图连接实物图的时候，通常有以下几个方法：1、先串联后并联法：从电源的正极开始，先连接电路中元件最多的那条支路，然后将其它支路并联在这个支路上。

2、标号法：从电源正极开始，在电路图各元件符号两端标出相应的号码，然后在对应的实物图中各元件两端标上对应的号码，最后按电路图连接实物。

3、标路径法：当你看到一个电路图，你应该首先判断是串联还是并联。

如果是串联的，比如说一个电路依次是从正极到开关S到用电器L1到用电器L2到负极，那么我们不妨先在草稿纸上写出电流的方向：+ -S—L1 —L2 —-，然后根据这个就可以依次连接实物图。

如果是并联，那么我们先分清楚电流从正极到负极有几条路，比如说一个并联电路，它的干路是从正极到开关S，支路一是从开关S1到用电器L1，支路二是从开关S2到用电器L2，那么我们分别写出两条支路的电流方向：+ -S-S1 -L1 --和+ -S-S2 -L2--，然后找出相同的部分，那么这些相同的部分就是一条路了，再在不同的部分开始分岔，这样连接实物图，很有效，二、根据实物图画电路图根据实物图画电路图是初中物理中常见的题目，在这里可做如下假设：（1）、导线像橡皮筋，可伸长可缩短，不会被扯断。

（2 ）、接点即可以拆分，又可以合并。

并且能够移动，只要不跨过任何电路元件。

（3）、电路元件可以挪动，只要不跨过任何接点。

（4）、导线可拆股，可并股。

一股可以拆分为多股，多股可合并为一股。

1、替换法：将事物图中的元件用特定的符号替换下来，再将图形整理成规范的电路图的一种方法。

替换时要注意：（1、必须用特定的符号代替电路元件；（2、接线柱上的接线位置不能改变；（3、电源极性、电表正负接线柱不能颠倒。

2、节点法：A、在实物图中将各元件用字母标好。

B、从电源正极出发，找到一个节点（就像三岔路口一样的，两条或三条或更多导线交的一点），假定为A点。

C、从电源负极出发找到一个分支点，假定为B点。

D、在A、B之间有电源的部分是干路，在A、B之间但没有电源的部分是支路E、画出干路，并标出A、B点。

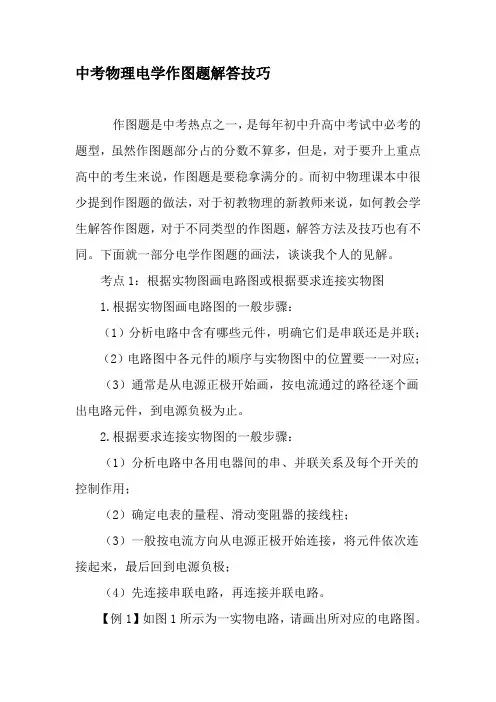

中考物理电学作图题解答技巧作图题是中考热点之一，是每年初中升高中考试中必考的题型，虽然作图题部分占的分数不算多，但是，对于要升上重点高中的考生来说，作图题是要稳拿满分的。

而初中物理课本中很少提到作图题的做法，对于初教物理的新教师来说，如何教会学生解答作图题，对于不同类型的作图题，解答方法及技巧也有不同。

下面就一部分电学作图题的画法，谈谈我个人的见解。

考点1：根据实物图画电路图或根据要求连接实物图1.根据实物图画电路图的一般步骤：（1）分析电路中含有哪些元件，明确它们是串联还是并联；（2）电路图中各元件的顺序与实物图中的位置要一一对应；（3）通常是从电源正极开始画，按电流通过的路径逐个画出电路元件，到电源负极为止。

2.根据要求连接实物图的一般步骤：（1）分析电路中各用电器间的串、并联关系及每个开关的控制作用；（2）确定电表的量程、滑动变阻器的接线柱；（3）一般按电流方向从电源正极开始连接，将元件依次连接起来，最后回到电源负极；（4）先连接串联电路，再连接并联电路。

【例1】如图1所示为一实物电路，请画出所对应的电路图。

■【解析】本题主要考查学生根据实物图画电路图的能力。

首先分析实物图电路中含有的元件及其连接方式，由题图知，开关S在干路上，电流表测干路电流，L1、L2并联，且S1控制L1，S2控制L2。

然后根据以上分析画出电路图。

答案：图2 考点2：设计电路图1.分析题目要求，根据要求确定用电器的连接关系（串、并联），开关控制的用电器；2.先画出草图，再检查是否符合要求，最后确定完整的方案。

【例2】火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。

请你把图中的各元件符号连接成符合上述设计要求的电路图。

■【解析】由题意可知，只有当两间厕所的门都关上时，车厢中的指示牌内的指示灯才会发光，这说明两个开关相互影响，所以两个开关应该是串联在电路中共同控制指示灯。

中考物理电学作图题解答技巧作图题是中考热点之一，是每年初中升高中考试中必考的题型，虽然作图题部分占的分数不算多，但是，对于要升上重点高中的考生来说，作图题是要稳拿满分的。

而初中物理课本中很少提到作图题的做法，对于初教物理的新教师来说，如何教会学生解答作图题，对于不同类型的作图题，解答方法及技巧也有不同。

下面就一部分电学作图题的画法，谈谈我个人的见解。

考点1：根据实物图画电路图或根据要求连接实物图1.根据实物图画电路图的一般步骤：（1）分析电路中含有哪些元件，明确它们是串联还是并联；（2）电路图中各元件的顺序与实物图中的位置要一一对应；（3）通常是从电源正极开始画，按电流通过的路径逐个画出电路元件，到电源负极为止。

2.根据要求连接实物图的一般步骤：（1）分析电路中各用电器间的串、并联关系及每个开关的控制作用；（2）确定电表的量程、滑动变阻器的接线柱；（3）一般按电流方向从电源正极开始连接，将元件依次连接起来，最后回到电源负极；（4）先连接串联电路，再连接并联电路。

【例1】如图1所示为一实物电路，请画出所对应的电路图。

■【解析】本题主要考查学生根据实物图画电路图的能力。

首先分析实物图电路中含有的元件及其连接方式，由题图知，开关S在干路上，电流表测干路电流，L1、L2并联，且S1控制L1，S2控制L2。

然后根据以上分析画出电路图。

答案：图2 考点2：设计电路图1.分析题目要求，根据要求确定用电器的连接关系（串、并联），开关控制的用电器；2.先画出草图，再检查是否符合要求，最后确定完整的方案。

【例2】火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。

请你把图中的各元件符号连接成符合上述设计要求的电路图。

■【解析】由题意可知，只有当两间厕所的门都关上时，车厢中的指示牌内的指示灯才会发光，这说明两个开关相互影响，所以两个开关应该是串联在电路中共同控制指示灯。

初三物理电路图解析初中物理中，电路图是其中比较重要的一个部分，很多人由于看不懂电路图，导致初中物理电学部分掌握的不好，这里为您介绍初中电路图的学习。

画电路图题型大约可分为以下几种：1、看实物画出电路图。

2、看图连元件作图。

3、根据要求设计电路。

4、识别错误电路，并画出正确的图。

一般考试就以上四种作图，下面就它们的作图方法详细说明。

(一)看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。

在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

(二)看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。

若是并联电路，在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。

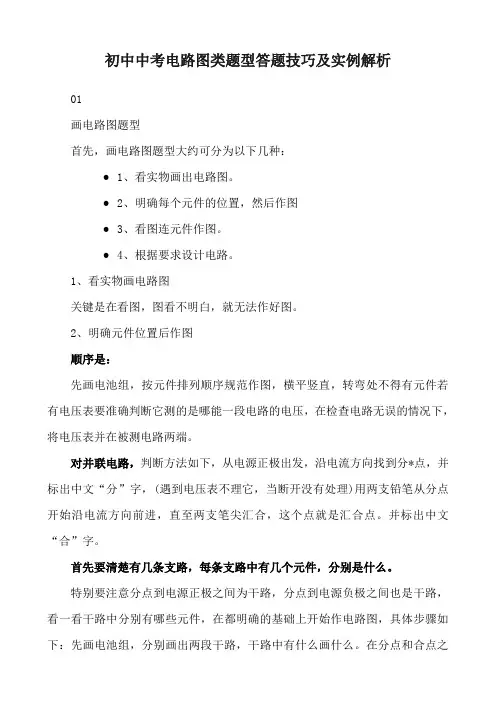

初中中考电路图类题型答题技巧及实例解析01画电路图题型首先，画电路图题型大约可分为以下几种：●1、看实物画出电路图。

●2、明确每个元件的位置，然后作图●3、看图连元件作图。

●4、根据要求设计电路。

1、看实物画电路图关键是在看图，图看不明白，就无法作好图。

2、明确元件位置后作图顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。

在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

3、看电路图连元件作图4、设计电路方法首先读题、审题、明电路，(混联不要求)一般只有两种电路，串联和并联，串联比较容易，关键在并联要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。

完毕检查电路，电路作图必须用铅笔，横平竖直，转弯处不得画元件，作图应规范。

02识别错误电路一般错误1、是否产生电源短路，也就是电流不经过用电器直接回到电源负极；2、是否产生局部短接，被局部短路的用电器不能工作；3、是否电压表、电流表和正负接线柱错接了，或者量程选的不合适(过大或过小了)；4、滑动变阻器错接了(全上或全下了)。

怎样画电路图和连接实物图1、画电路图的基本要求：①电路元件的符号要用统一规定的，不能自造符号。

②要注意所画符号和实物的对应性。

③合理安排电路元件符号，使之均匀分布在电路中，具有对称性（元件符号一定不能画在电路的拐角处）。

④电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。

⑤最好从电源的正极开始，沿着电流的方向依次画起，且知道在电路图中导线无长短之分的原则。

2、根据实物图如何画电路图：先根据电流流向法判断实物图的电路结构，弄清各元件的关系，然后画一个作用与效果同实物图一致的规范的电路图。

3、由电路图如何连接实物图：对于串联电路，根据电流流向法将元件依次顺序连接；对于并联电路，先连接元件多的一条支路，然后将元件少的一条支路并联接入。

4、三类基本题型：①根据实物图画电路图；②根据电路图画实物图；③根据文字描述电路的连接和控制情况，画电路图或连接实物图。

例 3 按照图8左边的电路图用笔画线代替导线，将右边的电路元件连接成完整电路（导线不交叉）例 4 如图9所示，它是“测量小灯泡电阻”实验的电路连接实物图，请在右边画出它的电路图。

例 5 在某电路（如图10）中，灯L1、L2并联，开关S控制整个电路，开关S1控制L1灯，电流表测L2灯的电流，请你根据上述文字描述连接下面的实物图，并在右边画出它的电路图。

31、如图所示，方框内是由两个相同的电阻和一个开关组成的电路，当闭合开关时，电流表示数变为原来的两倍，画出方框内电路连接的情况。

(电源电压保持不变)C三处填入（或不填）适当的电路元件（选择电源、开关、电压表中的任意两种器材），使电路成为并联电路．34某医院要求装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头上的开关，值班室的电铃就响，且与该病床相对应的指示灯亮．在图画出正确的连接方法．35、根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。

（导线不能交叉）②图乙中量程为3 V的电压表每小格表示的值是__________V，所测电压值为_________V。

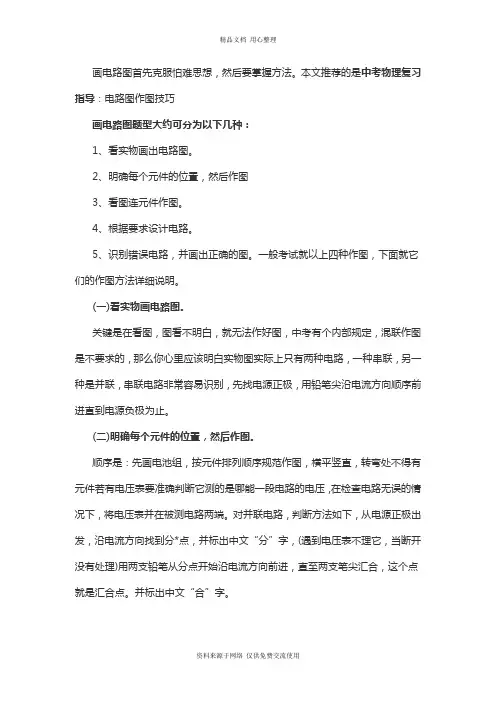

画电路图首先克服怕难思想，然后要掌握方法。

本文推荐的是中考物理复习指导：电路图作图技巧画电路图题型大约可分为以下几种：1、看实物画出电路图。

2、明确每个元件的位置，然后作图3、看图连元件作图。

4、根据要求设计电路。

5、识别错误电路，并画出正确的图。

一般考试就以上四种作图，下面就它们的作图方法详细说明。

(一)看实物画电路图。

关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

(二)明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。

在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

(三)看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。

若是并联电路，在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。

初中物理分析电路图的方法电流法：电流从电源正极出来，遇到节点时，看到下一个节点处有没有用电器，都有则电流分开，是并联；如有一条电路没有用电器，那么电流不分流，只走该出，另一条电路被短路。

电路图分析方法首先，看到电路图判断是串联还是并联电路一定要记住两种电路各自的电流电压的特点可以将已知的条件标注在图上还有，多做有关这方面的典型习题，尤其是老师的举例，多问同学和老师同一个电路图可能有不同看法或分析方法的，但结果是一样的物理不能只靠死记硬背，要多观察，善于思考电路图不会刻意和老师多沟通画电路图的方法：先辨别是串联还是并联，若是并联，再找开关控制哪条干路和支路。

首先牢记电器符号的代表意义，弄清每个元件在电路中的作用，结合生活中常遇电路，多看、多画、多联系实际。

遇到电路图时，按：电源+——开关——用电器——电源-的顺序看，注意串联、并联器件在电路中的作用（分压、分流、限流等）。

这个还是要多加练习的。

最基本的，先找到电源正极，电流就从电源正极出发，沿着导线流。

遇到分叉路的时候这样看：如果分叉路中有一条是没有任何电器的，只是一条导线，或者只有电流表，（初中阶段电流表是可以看做没有电阻的，所以也相当于一根导线），那么所有的电流肯定只会走这个叉路，不会走别的地方。

如果分叉路中有一条是有电压表的（初中阶段电压表看做电阻无限大，也就相当于断路），那么电流肯定不会走这条路。

除了上述两种特殊情况外，电流到了分叉路口就会往各个支路流去，每个支路电流的大小可以用欧姆定律计算。

电路图其实就是看看串联还是并联。

第1步：所有电压表以及它左右两边直至节点的导线遮去不看。

第2步：寻找有没有其他节点，如果有再看两两节点之间的东西，比如电流表测什么电流（与之串联）之类的。

（电源到节点的电阻或者电流表是在干路上的，这点要明白，先用铅笔描干路）第3步：复查，重新走一遍电路，还是电压表遮掉。

第4步：看电压表两端导线“抱”着哪（几）个用电器或者电阻，就是测哪个的电压。

初中物理知识点之电路图的画法
一、电路图要领
实物连接图就跟据你所画的电路图来连接，注意别连串线了。

二、电路图的画法规则
1.电路图的信号处理流程方向;
2.连接导线;
3.电源线与地线电路图的识图方法与步骤。

三、如何正确识别电路
解答：电路的识别包括正确电路和错误电路的判断，串联电路和并联电路的判断。

错误电路包括缺少电路中必有的元件(必有的元件有电源、用电器、开关、导线)、不能形成电流通路、电路出现开路或短路。

判断电路的连接通常用电流流向法。

既若电流顺序通过每个用电器而不分流，则用电器是串联;若电流通过用电器时前、后分岔，即，通过每个用电器的电流都是总电流的一部分，则这些用电器是并联。

在判断电路连接时，通常会出现用一根导线把电路两点间连接起来的情况，在初中阶段可以忽略导线的电阻，所以可以把一根导线连接起来的两点看成一点，所以有时用“节点”的方法来判断电路的连接是很方便的。

解答从电源开始，在电源正极标一个A，负极标一个B。

然后从正极开始，沿导线走，遇到第一个用电器时在它与正
极延伸出的那根电线的那头再标一个A，而在另一头标一个C(应为在负极标过了B，所以换一个字母，但如果用电器另一头是直接与负极相连接的，就跟据前面所述的方法标上由负极开始的B)在标了C以后继续走，如遇到下一个用电器就再换......记住，换用另外的字母的前提是那一头不是与负极导线连接的。

这样，等你标完了字母后，如果所有的用电器两边的字母都不同，则整个电路为串联; 如果有几个用电器的两边字母相同的话，那么这几个用电器就为并联。

知识总结：元件分布要均匀，不要画在拐角处。

看电路图衔接什物图,或画电路图时有什么办法和技能.其实挺简略的分清正负极电源开关和各个元件间的关系画电路图起首战胜怕难思惟,然后要控制办法.画电路图题型大约可分为以下几种：1.看什物画出电路图.2.看图连元件作图.3.依据请求设计电路.4.辨认错误电路,并画出精确的图.一般测验就以上四种作图,下面就它们的作图办法具体解释.（一）看什物画电路图,症结是在看图,图看不明白,就无法作好图,中考有个内部划定,混联作图是不请求的,那么你心里应当明白什物图现实上只有两种电路,一种串联,另一种是并联,串联电路异常轻易辨认,先找电源正极,用铅笔尖沿电流偏向次序进步直到电源负极为止.明白每个元件的地位,然后作图.次序是：先画电池组,按元件分列次序规范作图,横平竖直,转弯处不得有元件如有电压表要精确断定它测的是哪能一段电路的电压,在检讨电路无误的情形下,将电压表并在被测电路两头.对并联电路,断定办法如下,从电源正极动身,沿电流偏向找到分叉点,并标出中文“分”字,（碰到电压表不睬它,当断开没有处理）用两支铅笔从分点开端沿电流偏向进步,直至两支笔尖会合,这个点就是会合点.并标出中文“合”字.起首要清晰有几条歧路,每条歧路中有几个元件,分离是什么.特殊要留意分点到电源正极之间为干路,分点到电源负极之间也是干路,看一看干路平分离有哪些元件,在都明白的基本上开端作电路图,具体步调如下：先画电池组,分离画出两段干路,干路中有什么画什么.在分点和合点之间分离画歧路,有几条画几条（多半情形下只有两条歧路）,并精确将每条歧路中的元件按次序画规范,作图请求横平竖直,铅笔作图检讨无误后,将电压表画到被测电路的两头.（二）看电路图连元件作图办法：先看图识电路：混联不让考,只有串,并联两种,串联轻易辨认重点是并联.若是并联电路,在电路较长上找出分点和合点并标出.并明白每个元件所处地位.（起首弄清晰干路中有无开并和电流表）连什物图,先连好电池组,找出电源正极,从正极动身,连干路元件,找到分点后,分歧路连线,万万不克不及乱画,次序作图.直到合点,然后再画另一条歧路[留意导线不得交叉,导线必须画到接线柱上（开关,电流表,电压表等）接电流表,电压表的要留意正负接线柱]碰到滑动变阻器,必须一上,一下作图,检讨电路无误后,最后将电压表接在被测电路两头.（三）设计电路办法如下：起首读题.审题.明电路,（混联不请求）一般只有两种电路,串联和并联,串联比较轻易,症结在并联要留意干路中的开关和电流表管全体电路,歧路中的电流表和开关尽管本歧路的用电器,明白后分歧路作图,最后电压表并在被测用电器两头.完毕检讨电路,电路作图必须用铅笔,横平竖直,转弯处不得画元件,作图应规范.（四）辨认错误电路一般错误产生有下列几种情形：1.是否产生电源短路,也就是电流不经由用电器直接回到电源负极;2.是否产生局部短接,被局部短路的用电器不克不及工作;3.是否电压表.电流表和正负接线柱错接了,或者量程选的不合适（过大或过小了）;4.滑动变阻器错接了（全上或全下了）.学生比较辣手的是给出电路图各元件的地位,按请求画电路图一般我如许讲授,比方请求两灯并联,灯1由开关1控制开关2控制总电路那一般我们不斟酌标题所给的各元件的地位本身按请求画出电路图应当问题不大然后再按本身画的电路图的元件次序在标题标元件上衔接就行了,这一步也仅仅是照葫芦画瓢的问题所以就把一个艰苦的问题转化成两个简略的问题先用把个器件标出用曲线把结点连好,最后把曲线变成直线我当初就是这么干的几乎没错过画电路图有技能：可以从电源的正极开端画,按什物图的电子元件,一个一个的连上就可以了,个中要理解‘串并联’,知道什么样的用电器不克不及怎么连（如伏特表并联与被测电压的用电器,安培表则串联到电路中）,弄清晰什物图中给出的谁和谁并联,然后除了并联就是串联,再按什物图一步一步的衔接即可获得精确的电路图最好和同窗交换着进修,取长补短嘛,都有本身的缺少,时光长了,就都邑了……愿望我说这些对你有帮忙由什物图衔接电路图的办法与“依据电路图衔接什物图”比拟,学生往往以为“依据什物图衔接电路图”更难些.其实,只要控制办法就不会以为难了.步调：1.找到电源;2.从电源正极开端,沿电流偏向找出电流流经的电路元件,直到第一个分支点;3.先拔取个中一条歧路剖析,直到另一个分支点;4.再分离将别的的路径连上;5.汇集到第二个分支点后,再连向电源的负极.易错点：分支点易找错原因：学生往往将电流流经某元件的接线柱,误以为电流流经该元件,导致分支点找错.解决办法：只要抓住以下症结,就能较好地衔接电路图.1.导线在电路中起的是衔接感化,是以,在连成电路图时导线可长可短.剖析衔接办法时,只需斟酌电流流经哪个用电器.开关等,而不需斟酌导线的长度;2.电路元件的摆放地位不影响衔接情形;3.一个接线柱上有两根或两根以上的导线时,该处就是分支点.想问一下,对于衔接什物的电路图有没有什么便捷的办法？1、先剖析电路图.2.从电源正极动身,依次用导线将开关.电阻.用电器等衔接后到电源的负极.3.电压表衔接为并联,留意正极接高电位.负极接低电位,即电流从表的正极流入,从负极流出.4.电流表衔接为串联,照样正极接高电位.负极接低电位,即电流从表的正极流入,从负极流出.5.如遇多个回路衔接,此时衔接留意一个回路一个回路依次衔接,不要一个回路没接好,就接另一个回路,如许很轻易出问题.6.在通电前,在细心检讨电路,尤其检讨开干系接是否在主回路上.电流表应串联,万万留意不要短路.电压表衔接为并联,如串联,读数不准,也轻易破坏表. 总的来说,先看懂电路图,然后一步一步衔接,不要慌.通电前再检讨一遍你衔接的电路是否和电路图一致.不会依据电路图衔接什物图1、在画电路图时,起首必须相符电路图的作图请求,即“横平竖直拐角方,元件放（画）在图中心”,这是初学电路丹青法时必须达到的技能请求.此外,还有一些应留意的,如：导线与元件电路图衔接什物电路时消失必定艰苦.不要经常是眼盯着题却不知如不克不及断开,拐角处的导线不克不及画长了,开关符号中心应是断开的等.只有严厉请求,才干养成好的进修习惯.2.在对比什物电路画电路图时,应先参看什物电路肯定出各元件的衔接方法.包含各用电器间的衔接方法,开关与其所控制的用电器的衔接方法.然后再依据什物图中各元件的地位,肯定出电路图中各元件符号的响应地位并按原电路中各元件的衔接方法,将各元件衔接起来,组成与什物电路相对应的电路图.3.在按电路图衔接什物电路时,应按必定次序完成.如：可按照电路图,从电源的“十”极开端,直接到电源“一”极为止,且导线不克不及交叉.分杈.对于并联电路,应先衔接干路与第一歧路的元件,衔接完后再衔接第二歧路的相干元件.必定要对比电路图肯定好第二歧路的相干元件,还要对比电路图肯定好第二歧路两头与第一歧路两头的接入地位.接完后还要检讨是否精确.4.多进行变式练习与强化练习.要较好较闇练地控制电路作图,必须多做变势练习与强化练习.只有重复强化练习,才干熟记于心,不然刚有点端倪,不抓紧练习,时光稍长,便又陌生了,岂不前功尽弃.依据什物衔接丹青出电路图办法:①"拆"开分流点和汇流点②从电源开端画起,碰到什么画什么,并标上电路元件符号,当碰到分流点时先画个中一条歧路,再画另一条歧路,会合之后再画到电源负极。
