CAD中绘制电路图和元器件的基本步骤CAD软件（计算机辅助设计软件）是一种广泛应用于工程领域的工具，它可以帮助工程师和设计师快速、准确地绘制电路图和元器件。
下面将介绍CAD中绘制电路图和元器件的基本步骤。
步骤一：安装CAD软件首先需要在电脑上安装CAD软件。
根据不同的需求和个人喜好选择合适的CAD软件，如AutoCAD Electrical、Solidworks等。
在官方网站下载安装程序，按照提示进行安装。
步骤二：创建新的电路图文件打开CAD软件后，点击“新建”按钮或选择“文件”菜单中的“新建”选项。
在弹出的对话框中选择“电路图”模板，并设置好文件的保存路径。
步骤三：添加电气元器件在电路图文件中，选择“添加元器件”工具，如箭头、方框或雷管图标，不同软件的图标可能有所不同。
点击想要添加的元器件位置，将元器件添加到电路图中。
步骤四：编辑电路元器件双击电路图上的元器件，可以对其进行编辑。
编辑内容包括元器件的标签、引脚连接、数值等。
根据实际需求进行调整。
步骤五：连接电气元器件在电路图中，选择“连接”工具，如直线或箭头图标，不同软件的图标可能有所不同。
按照电路连接的顺序，依次点击需要连接的元器件，CAD软件会自动绘制电路线路。
步骤六：添加电源和地线电路图中必须包含电源和地线。
选择“添加电源”工具，在适当的位置添加一个电源符号，例如“+”或其他标志。
选择“添加地线”工具，在电路图中添加一个接地符号，例如“⏚”或其他标志。
步骤七：标记电气元器件在电路图中标记每个元器件，以便后续的操作和管理。
选择“标记”工具，在每个元器件附近添加一个唯一的标记符号，例如“R1”或其他标志。
CAD软件会自动识别并为元器件添加标记。
步骤八：保存电路图文件在完成电路图的绘制后，点击“保存”按钮或选择“文件”菜单中的“保存”选项，将电路图文件保存到电脑上的合适位置。
可以选择不同的文件格式进行保存，如DWG、DXF等。
通过以上八个步骤，我们可以完成CAD软件中绘制电路图和元器件的基本操作。
绘制电路图是电子工程师必须掌握的一项技能，下面介绍10个实用技巧：
1. 了解电路原理：在绘制电路图之前，必须了解电路原理。
这有助于确定电路中的组件和信号流向。
2. 确定电路板尺寸：根据电路板上的组件数量和复杂度，确定电路板的尺寸。
3. 选择合适的绘图软件：常见的绘图软件包括Eagle、Altium Designer和Lucid Design。
这些软件都有各自的优点和适用场景，选择合适的软件可以大大提高绘图效率。
4. 确定组件位置：根据电路原理和组件的尺寸和数量，确定组件在电路板上的位置。
5. 绘制电路板：使用绘图软件绘制电路板。
在绘制过程中，需要注意电路板的尺寸、组件的位置和连接线。
6. 添加组件：在绘制电路板时，需要添加组件。
这包括电阻、电容、电感、晶体管等。
7. 添加连接线：在绘制电路板时，需要添加连接线。
这包括电源线和信号线。
8. 添加注释：在绘制电路板时，需要添加注释。
这包括电路原理、组件参数和连接线。
9. 验证电路板：在绘制电路板之后，需要验证电路板是否符合电路原理和组件参数。
10. 导出文件：在完成电路板绘制后，需要导出文件。
这包括PDF、PNG和JPG等格式的文件。
以上是10个实用技巧，可以帮助您快速掌握绘制电路图的方法。
需要注意的是，绘制电路图需要一定的电子知识和绘图技能，如果您不熟悉这些知识，建议先学习相关知识再进行绘图。
用Word绘图功能绘制电路图用Word绘制简单的方框图、流程图等示意图，人们大多比较熟悉，但若绘制比较复杂的图形，常感觉到困难。
对于电路图，专业技术人员常用Protel等专业软件绘制，然后再通过复制、粘帖到Word文档中，这需要安装专门的软件，操作也较复杂，最重要的是，这样的图形难以在文档中进行局部修改，并且占用的磁盘空间较大。
因此，对于中等复杂程度的电路图，可以用Word绘图工具绘制，操作并不复杂。
这里以Word2000为例，说明相关方法和技巧。
1 电子元件的绘制电子元件是构成电路图的基本要素，绘图时需要反复使用，要求绘制比较精确、规范，步骤如下：（1）在绘图工具条上“绘图”下拉菜单中点“绘图网格”，打开一个对话框，在“网格设置”栏中将水平间距设为0.01字符，将垂直间距设为0.01行。
（2）利用绘图工具绘制出一个基本图形，如一只NPN型三极管，它包括几段短线条和一个小箭头，点击绘图工具条的“选择对象”按钮，选中整个图形，将光标置于图形中且出现四方位箭头时，点右键，在弹出的快捷菜单中点击“组合”下拉菜单中的“组合”（也可点“绘图”菜单里的“组合”），此三极管便成为一个独立的基本图形。
调整图形大小至符合通常的使用需要。
（3）点击选中该图形，从Word的“插入”下拉菜单中选“自动图文集”，点击“新建”，在对话框中输入图形名称（即自动图文集词条）“NPN型三极管”，点“确定”。
这样，就得到电路图中的一个常用符号，用同样办法绘出电阻、电容、电感等其它符号，并添加到自动图文集中。
2 新建“电路图”工具栏用鼠标右键单击Word菜单栏或工具栏，在弹出的快捷菜单中点击“自定义”(也可点Word菜单栏“工具”中的“自定义”)，打开“自定义”对话框。
在“工具栏”选项卡中，点“新建”，出现“新建工具栏”对话框，在其中输入“电路图”，并确定工具栏的有效范围为“Normal.dot”，最后点“确定”，于是在Word工作区出现名称为“电路图”的悬浮工具栏，由于没有添加按钮，工具栏暂时呈小方块状。
项目一电子产品电路原理图绘制SF12AGNDVd1Vd25404Vd35404Vd4Vd21IN4001Vd11IN4001C10.01uC20.01uC30.01uC40.01uC120.33uC220.33uC130.1uC230.1uC14100uC24100uVd5VD22VD12R211R111R225.1kR125.1kR15.1kC112200u/5AC212200u/5AF112AF222AVin1GND2Vout37815IC1Vin1GND2Vout37915IC2-Uo1 +15VUo2 -15VGNDUo2 -15VUo1 +15VTP1CT 5A/250VP2电路原理图绘制流程为：建立项目文件→建立原理图文件→设置原理图绘制环境→加载原理图元件库→从原理图元件库提取元件进行放置并填写相关元件参数→根据电气关系连线→检查→生成相关文件。
步骤1 建立项目文件双击桌面上Protel99se运行图标，启动软件后出现的界面如图1-1-1所示。
图1-1-1鼠标左键点击界面左上角可启动项目文件建立向导如图1-1-2所示。
图1-1-2其中Design Storage Type框选用默认MS Access Database。
Database File Name(数据库文件名)框是要输入的项目文件名称，扩展名是.ddb。
按钮是选择该项目文件保存的路径。
单击按钮进入设计文件界面，如图1-1-3所示。
设计团队文件回收站设计文件夹图1-1-3步骤2 建立原理图文件⑴双击图1-1-3中的图标进入图1-1-4界面。
图1-1-4⑵在右边空白处鼠标右键点击，出现如图1-1-5所示菜单，选择NEW，将进入New Document(文件建立向导)，如图1-1-6。
图1-1-5图1-1-6图1-1-6给出了建立各类文件的向导，与电路原理图绘制有关的是Schematic Document(原理图文件)和Schematic Libray Document(原理图元件库文件)。
四种快速简便的电路图绘制方法
在之前的文章当中，小编为大家介绍了不少有关电路图的相关知识。
但是大多数都是在介绍如何辨识电路图，而在本文中，小编将为大家介绍如何通过一些简便的方法来进行电路图的绘制，感兴趣的朋友快来看一看吧。
电流分路法
此方法的要点是：从电源的正极出发，顺着电流的方向找，直到电源的负极为止。
不管电路如何弯曲，只要是电流不分路，即电流从一个用电器流向另一个用电器，一直流下去，那幺用电器就是串联接法，组成的就是串联电路。
如果电路在某点出现分路，表明这个电路中既有干路，又有支路，那幺电流通过支路上的用电器后将在另一点汇合，在回到电源的负极。
当干路上没有用电器，而每条支路上只要一个用电器时，这些用电器就组成并联电路。
节点法
对于具有串.并联电路初步知识的同学来说，从规范的电路中看出用电器的接法是很容易的。
但当面对的是一个不规范的电路，特别是电路中的导线在多处交叉相连时，初学者往往会感到困惑。
识别这种电路可采用“节点法”。
所谓节点指的是电路中那些“导线交叉相连”的点，包括分流点和汇流点。
利用节点法识别电路的具体步骤是：
a.先找出电路中的所有节点，并分别用字母（或数字）表示。
b.将所有用一根导线直接相连（不经过用电器）的节点视为同一节点。
并
改用同一字母（或数字）表示。
经过以上两步的处理，从图06-2中不难看出，灯L1、L2、L3的两端，都。
画电路图是电子工程技术人员必须掌握的一项基本技能，而正确的电路图能够确保电路的稳定性和可靠性。
本篇文章将介绍画电路图的方法和技巧，帮助电子爱好者更好地掌握这项技能。
一、熟悉电路图符号在进行电路图的绘制之前，熟悉电路图中各个元器件的符号是必不可少的。
电路图符号包括元器件的形状、颜色、大小和方向等，不同的符号代表不同的元器件。
因此，了解各种符号的含义和用法，能够帮助电子爱好者更好地进行电路图的绘制。
二、了解电路原理在进行电路图的绘制之前，了解电路原理是必不可少的。
电路原理包括电路的工作原理、元器件之间的连接关系以及电流和电压的流向等。
只有了解了这些信息，才能够准确地绘制出电路图。
三、选择合适的绘图工具在进行电路图的绘制时，选择合适的绘图工具是非常重要的。
常用的绘图工具包括铅笔、直尺、圆规、剪刀纸等。
其中，铅笔用于绘制电路图，剪刀用于剪裁纸张，直尺和圆规用于绘制精确的线条和圆弧。
在选择绘图工具时，电子爱好者应该根据自己的需要和习惯进行选择。
四、绘制电路图的基本步骤1. 确定电路图的尺寸和纸张的尺寸，并根据需要选择合适的纸张。
2. 在纸张上画出电路图的轮廓，包括元器件的位置和连接关系。
3. 根据电路原理，使用铅笔轻轻画出电路图的基本框架。
4. 根据需要，使用剪刀剪裁纸张，并使用直尺和圆规绘制精确的线条和圆弧。
5. 使用不同颜色的笔进行标注和注释，以区分不同的电路部分。
6. 检查电路图是否完整和准确，并根据需要进行修改和完善。
五、注意事项在进行电路图的绘制时，电子爱好者需要注意以下几点：1. 确保电路图的准确性和完整性，避免出现错误和遗漏。
2. 使用不同颜色的笔进行标注和注释，以区分不同的电路部分。
3. 在绘制电路图时，应该注意线条的粗细和圆弧的曲率，以确保电路图的清晰度和可读性。
4. 在绘制电路图时，应该注意元器件的符号和使用方法，以确保电路图的正确性和稳定性。
5. 在绘制电路图时，应该注意电路图的布局和排版，以确保电路图的清晰度和可读性。

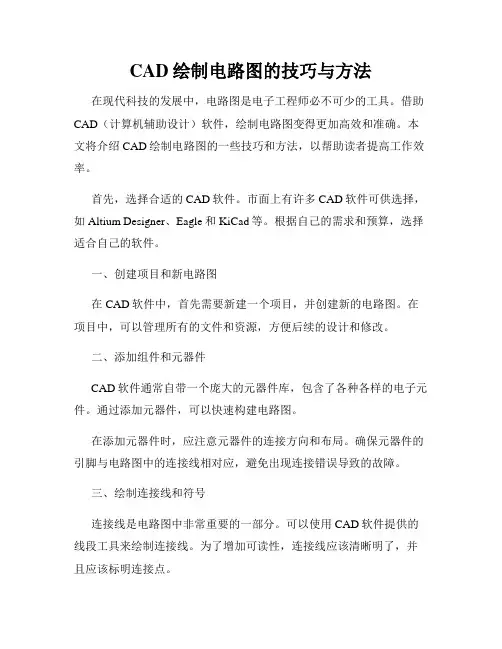

CAD绘制电路图的技巧与方法在现代科技的发展中，电路图是电子工程师必不可少的工具。
借助CAD（计算机辅助设计）软件，绘制电路图变得更加高效和准确。
本文将介绍CAD绘制电路图的一些技巧和方法，以帮助读者提高工作效率。
首先，选择合适的CAD软件。
市面上有许多CAD软件可供选择，如Altium Designer、Eagle和KiCad等。
根据自己的需求和预算，选择适合自己的软件。
一、创建项目和新电路图在CAD软件中，首先需要新建一个项目，并创建新的电路图。
在项目中，可以管理所有的文件和资源，方便后续的设计和修改。
二、添加组件和元器件CAD软件通常自带一个庞大的元器件库，包含了各种各样的电子元件。
通过添加元器件，可以快速构建电路图。
在添加元器件时，应注意元器件的连接方向和布局。
确保元器件的引脚与电路图中的连接线相对应，避免出现连接错误导致的故障。
三、绘制连接线和符号连接线是电路图中非常重要的一部分。
可以使用CAD软件提供的线段工具来绘制连接线。
为了增加可读性，连接线应该清晰明了，并且应该标明连接点。
除了连接线，电路图中还有一些常用的符号和标记，如地线、电源标记和电阻标记等。
在绘制电路图时，应确保符号和标记的正确性和一致性。
四、使用布线工具布线是电路设计中非常重要的一步。
CAD软件通常提供自动布线工具，可以根据设计规则和优化算法，自动完成电路的布线。
在使用布线工具时，应根据电路的需求和特点进行参数设置。
例如，对于高频信号的电路，应注意减小导线的长度和电感，以减小信号的衰减和失真。
五、进行仿真和验证完成电路图设计后，应对电路进行仿真和验证。
通过仿真，可以模拟电路的工作状态和性能，发现潜在的问题和改进的空间。
CAD软件通常提供了丰富的仿真工具，如脉冲响应、频率响应和传输函数等。
通过对电路的仿真和验证，可以优化电路的性能并减少潜在的故障。
六、打印和输出完成电路图设计和验证后，可以将电路图打印或输出为图像文件。
通过打印和输出，可以方便地与团队成员和合作伙伴交流和共享设计。
CAD实例教程：绘制一个电路图在电子设计领域中，电路图是非常重要的工具。
它用于展示电子元件之间的连接方式和电流流动路径。
借助CAD软件，我们可以轻松地绘制一个电路图。
本教程将向您展示如何使用CAD软件来绘制一个简单的电路图。
第一步：选择CAD软件首先，选择适合您需求和操作习惯的CAD软件。
市场上有许多CAD软件可供选择，例如AutoCAD、SolidWorks、Eagle等。
在本教程中，我们将使用AutoCAD软件，因为它是一款常用且功能强大的CAD软件。
第二步：创建新的图纸启动AutoCAD软件后，点击“新建”按钮或选择“文件”菜单中的“新建”选项。
然后，在新建图纸对话框中，选择适合您的电路图的纸张大小和单位。
一般来说，A4纸大小和毫米单位是比较常见的选择。
第三步：添加基本组件接下来，我们将开始绘制电路图。
首先，使用AutoCAD的绘图工具栏上的“直线”命令，从图纸的起始位置绘制一条水平线，作为我们电路图的基准线。
然后，使用“直线”命令绘制各个电子元件之间的连接线。
例如，您可以绘制一条垂直线作为电源连接线。
然后，绘制横向的线连接到一个矩形，作为电阻器的表示。
在绘制电阻器时，可以通过AutoCAD的“矩形”命令绘制一个长方形，然后使用“文本”命令添加电阻器的数值标注。
类似地，您可以绘制其他电子元件，如电容器、电感器等。
第四步：连接电子元件绘制各个电子元件后，我们需要使用CAD软件提供的“直线”命令来连接它们。
点击起始点，然后点击目标点，即可绘制连接线。
确保连接线之间没有重叠或交叉。
此外，您还可以使用AutoCAD的“折线”命令来绘制连接线。
这是一个更方便和灵活的方式，可以在需要时添加转角和弯曲的连接线。
第五步：添加文本和注释为了更好地理解电路图，我们可以使用AutoCAD的“文本”命令来添加元件的标签和数值。
首先，选择“文本”工具，然后在合适的位置点击鼠标，输入标签和数值。
例如，您可以为电源添加标签“Vcc”，为电阻器添加数值“R1”。
CAD快速绘制电路图的方法和技巧计算机辅助绘图与设计技术已广泛应用于工程中的各个领域，如机械、电子、建筑等、目前广泛使用的CAD软件，不仅适用于机械图样的绘制与编辑，绘制电子、电路图也是非常方便适用的。
电路分析的一个重要方法就是把实际的电路系统抽象为电路模型，用理想元件或者理想元件的组合去代替实际电路系统中的实际元件。
这样就构成了与实际电路相对应的电路模型，建立电路模型能使电路的分析大大简化，是电路计算的基础。
电路图是用规定的电路符号表示各种理想元件而画出的电路模型图样。
电路图只反映各种理想元件在电路中的作用及其相互连接方式，并不反应实际元件的内部结构。
掌握电路图绘制方法是电子电路设计中一项十分重要的工作，是电子技术人员进行电子设计的基本功。
电路是由各种电子元件或电气设备按一定方式连接起来的一个整体，如电源、电压、电流、电阻、导线等，可以实现有用的多种功能。
如图1所示的电路图。
用CAD软件中提供的二维图形绘制与编辑命令，并掌握一定的技巧，能方便、准确、快速地完成。
下面以图1所示电路图为例描述其应用CAD的绘制过程。
1 图块的使用在电路图中，有各种电子元件，它在各类电子产品中占有十分重要的位置。
电路图中用到的几种电子元件的图形符号。
在使用AutoCAD绘图时，会遇到图形中有大量相同或相似的内容，这时可以把重复绘制的图形创建成块，在需要时直接插入。
例如在CAD中，通过块创建制成的各种专业图形符号库，标准零件库，常见结构库等，通过块的调用进行图形的拼合，从而提高绘图效率。
在绘制电路图时将常用的电子元件定义成为块，用插入块的方法插入到电路图中，就能大大提高绘图速度。
1．1 绘制要定义为图块的图形电阻的图形符号用CAD中的矩形命令绘制出。
电压的图形符号用CAD中的圆命令绘制出。
1.2 定义块执行绘图→块→创建→出现块定义对话框，在块定义对话框中定义块名为电阻，指定块的基点，选择矩形图形内部的中点，选择对象是将矩形图形选中。
用Word绘图功能绘制电路图用Word绘制简单的方框图、流程图等示意图，人们大多比较熟悉，但若绘制比较复杂的图形，常感觉到困难。
对于电路图，专业技术人员常用Protel等专业软件绘制，然后再通过复制、粘帖到Word文档中，这需要安装专门的软件，操作也较复杂，最重要的是，这样的图形难以在文档中进行局部修改，并且占用的磁盘空间较大。
因此，对于中等复杂程度的电路图，可以用Word绘图工具绘制，操作并不复杂。
这里以Word2000为例，说明相关方法和技巧。
1 电子元件的绘制电子元件是构成电路图的基本要素，绘图时需要反复使用，要求绘制比较精确、规范，步骤如下：（1）在绘图工具条上“绘图”下拉菜单中点“绘图网格”，打开一个对话框，在“网格设置”栏中将水平间距设为0.01字符，将垂直间距设为0.01行。
（2）利用绘图工具绘制出一个基本图形，如一只NPN型三极管，它包括几段短线条和一个小箭头，点击绘图工具条的“选择对象”按钮，选中整个图形，将光标置于图形中且出现四方位箭头时，点右键，在弹出的快捷菜单中点击“组合”下拉菜单中的“组合”（也可点“绘图”菜单里的“组合”），此三极管便成为一个独立的基本图形。
调整图形大小至符合通常的使用需要。
（3）点击选中该图形，从Word的“插入”下拉菜单中选“自动图文集”，点击“新建”，在对话框中输入图形名称（即自动图文集词条）“NPN型三极管”，点“确定”。
这样，就得到电路图中的一个常用符号，用同样办法绘出电阻、电容、电感等其它符号，并添加到自动图文集中。
2 新建“电路图”工具栏用鼠标右键单击Word菜单栏或工具栏，在弹出的快捷菜单中点击“自定义”(也可点Word菜单栏“工具”中的“自定义”)，打开“自定义”对话框。
在“工具栏”选项卡中，点“新建”，出现“新建工具栏”对话框，在其中输入“电路图”，并确定工具栏的有效范围为“Normal.dot”，最后点“确定”，于是在Word工作区出现名称为“电路图”的悬浮工具栏，由于没有添加按钮，工具栏暂时呈小方块状。
电气原理图用什么软件画
画电气原理图可以使用多种软件，以下是其中一些常用的软件：
1. AutoCAD：AutoCAD是一款功能强大的设计软件，能够绘
制各种类型的图纸，包括电气原理图。
它提供了丰富的绘图工具和符号库，可以根据需要进行自定义设置。
2. EPLAN Electric P8：EPLAN Electric P8是一款专业的电气设计软件，具有丰富的符号库和自动化设计功能。
它可以根据输入的电路信息自动生成电气原理图，并支持导出到其他格式。
3. Visio：Visio是微软公司推出的一款流程图和图表绘制软件，也可以用来绘制电气原理图。
使用Visio，可以方便地绘制各
种符号和连接线，并添加文字描述。
4. EasyEDA：EasyEDA是一个在线电路设计工具，可以用来
绘制电路图和电气原理图。
它提供了简单易用的界面和大量的电路符号，支持实时协作和云存储。
5. SmartDraw：SmartDraw是一款通用的图表绘制软件，其中
包括电气原理图的绘制功能。
它提供了大量的电气符号和模板，可以帮助用户快速创建电气原理图。
以上是一些常见的电气原理图绘制软件，可以根据个人需求选择适合的工具。
利用Visio巧作电路图随着计算机技术的发展，办公自动化、数字化的程度越来越高。
作为电子类专业教师经常在教案、PPT、试卷等各类文档中要作电路图，并且要求图形美观、规范、清晰。
Visio是一款专业的矢量绘图软件，利用此软件可轻而易举地绘制出各种精美的图形与图表，广泛应用于项目策划、企业管理、建筑规划、机械制图、电路设计等领域。
软件自身提供了大量的矢量图形素材，通过拖动模具中的形状到绘图页中创建图表是Visio制作图表的特点。
但Visio中自带的设置往往无法满足用户的工作习惯与特殊需求，例如软件的电路和逻辑电路模板、基本电气模板中的形状窗格中提供的各种模具并不符合国标，这时可以使用系统自带的自定义功能，对软件进行自定义和扩展。
下面分三步来学会轻松便捷地绘制电路图。
一、熟练使用繪图工具绘制需要的形状在电类课程中要用到的曲线比较多，例如：三相异步电动机的机械特性曲线，利用任意多边形可以来绘制。
通过执行【开始】【工具】【绘图工具】命令，在其列表中选择相应的选项来绘制直线、矩形、椭圆、弧线等简单的形状。
1.绘制正弦曲线执行【开始】【工具】【绘图工具】【弧形】命令，在绘图页中单击一个点，拖动鼠标即可绘制一条弧线。
用鼠标拖动弧线右端的移动端点，直至与左边的移动端点在同一水平位置，在垂直方向上拖动弧线离心手柄的中间点，即可得到半个周期的正弦曲线。
通过复制、旋转后再得到负半周的正弦曲线，拼接在一起后可得到完整的正弦曲线。
2.绘制任意曲线如果想绘制一条平滑的曲线，需要在绘制曲线之前，执行【文件】【选项】命令，在【Visio选项】对话框中激活【高级】选项卡，设置曲线的精度与平滑度，如图1-3所示。
还需执行【视图】【视觉帮助】【对话框启动器】命令，在弹出的【对齐和粘贴】对话框中，禁用【当前活动】选项组中的【对齐】复选框。
执行【开始】【工具】【绘图工具】【任意多边形】命令，在绘图页中单击一个点并按所需绘制的曲线走向拖动鼠标，释放鼠标后即可绘制一条平滑的曲线。
CAD快速绘制电路图的方法和技巧计算机辅助绘图与设计技术已广泛应用于工程中的各个领域，如机械、电子、建筑等、目前广泛使用的CAD软件，不仅适用于机械图样的绘制与编辑，绘制电子、电路图也是非常方便适用的。
电路分析的一个重要方法就是把实际的电路系统抽象为电路模型，用理想元件或者理想元件的组合去代替实际电路系统中的实际元件。
这样就构成了与实际电路相对应的电路模型，建立电路模型能使电路的分析大大简化，是电路计算的基础。
电路图是用规定的电路符号表示各种理想元件而画出的电路模型图样。
电路图只反映各种理想元件在电路中的作用及其相互连接方式，并不反应实际元件的内部结构。
掌握电路图绘制方法是电子电路设计中一项十分重要的工作，是电子技术人员进行电子设计的基本功。
电路是由各种电子元件或电气设备按一定方式连接起来的一个整体，如电源、电压、电流、电阻、导线等，可以实现有用的多种功能。
如图1所示的电路图。
用CAD软件中提供的二维图形绘制与编辑命令，并掌握一定的技巧，能方便、准确、快速地完成。
下面以图1所示电路图为例描述其应用CAD的绘制过程。
1 图块的使用在电路图中，有各种电子元件，它在各类电子产品中占有十分重要的位置。
电路图中用到的几种电子元件的图形符号。
在使用AutoCAD绘图时，会遇到图形中有大量相同或相似的内容，这时可以把重复绘制的图形创建成块，在需要时直接插入。
例如在CAD中，通过块创建制成的各种专业图形符号库，标准零件库，常见结构库等，通过块的调用进行图形的拼合，从而提高绘图效率。
在绘制电路图时将常用的电子元件定义成为块，用插入块的方法插入到电路图中，就能大大提高绘图速度。
1．1 绘制要定义为图块的图形电阻的图形符号用CAD中的矩形命令绘制出。
电压的图形符号用CAD中的圆命令绘制出。
1.2 定义块执行绘图→块→创建→出现块定义对话框，在块定义对话框中定义块名为电阻，指定块的基点，选择矩形图形内部的中点，选择对象是将矩形图形选中。
CAD软件绘制电路图的基本方法CAD软件是一种强大的工具，它可以帮助我们在电路图设计中实现更高效和准确的绘图。
下面是一些CAD软件绘制电路图的基本方法，希望能帮助到你。
1. 选择合适的CAD软件：首先，我们需要选择一款适合自己的CAD软件。
市面上有很多种CAD软件可供选择，如AutoCAD、Eagle、Altium Designer等。
每一款软件都具有自己的特点和应用范围，因此根据自身需求和使用经验选择一款合适的软件非常重要。
2. 创建新的项目：启动CAD软件后，我们需要创建一个新的项目。
一般来说，我们可以选择创建一个新的工程文件，然后在文件中添加所需要的电路图。
3. 绘制电路图：接下来，我们可以使用CAD软件提供的工具开始绘制电路图。
一般的CAD软件都提供了各种元件的符号库，我们可以从符号库中选择并插入所需元件符号。
通过将所需元件符号逐个插入并进行连线，我们可以绘制出电路图。
4. 连接元件：在绘制电路图的过程中，我们需要根据电路的逻辑关系使用导线进行连线。
CAD软件提供了各种工具和命令来创建导线，如直线工具、曲线工具、多段线工具等。
通过选中相应工具，我们可以创建并连接元件之间的导线。
5. 添加标号和注释：为了方便理解和查看电路图，我们可以通过添加标号和注释来标记元件和导线。
CAD软件通常提供了各种标号和注释的工具和命令，我们可以使用这些工具在电路图上添加相应的标记和注释，使得电路图更加清晰和易读。
6. 保存和打印电路图：绘制完电路图后，我们需要及时保存并备份电路图文件，以防止数据丢失。
此外，如果需要将电路图用于实际应用或与他人分享，我们可以选择打印电路图。
CAD软件通常提供了打印功能，我们可以将电路图打印成纸质版或导出为图片格式。
以上就是CAD软件绘制电路图的基本方法。
当然，不同的CAD软件可能会有一些细节和操作上的差异，因此在实际应用中需要根据具体软件的使用手册和指导进行操作。
希望以上内容对你有所帮助！。
如何简单快速绘制电路图
导读：
在人们对办公环境、居住环境要求提高的时代背景下，促使很多行业得到前进发展，越来越多的工程师以及设计人员选择使用高效的绘图软件提高办公效率，快捷的EAD工具软件来进行各种电路图设计，分享与打印。
电工画电路图需要专用的软件，专业级别电路图，电气图，布线图设计都需要相对应的软件，亿图电路图绘制软件是一款适合新手的入门级电路图设计软件，软件界面简单，内设丰富的图表符号以及各类图表模板，用户不用担心绘制元件会很麻烦。
亿图适合专业电路图的设计，是电子工程师们的最佳搭档。
用它如何快速画出电路图呢？
新建基本电路
打开亿图图示软件，鼠标单击“新建”-“工程”-“基本电路”，然后点击右侧面板中的“创建”。
一、电子元件布局
电子元件是组成电路图的基本单元，也是绘制电路图的基础符号。
在亿图图示软件的“符号库”中，您可以找寻到各种电子元件符号，然后将所需的电子元件符号从“符号库”拖动至画布中即可。
另外，开关以及电源符号也应该拖动至画布中。
对于简单的电路图，我们可以先对电子元件做基本的布局，后续再连接优化。
倘若电路图较为复杂，则建议是边布局边连线。
二、电路图连线
在亿图图示软件设置面板区域，选择“开始”-“连接线”（或使用快捷键Ctrl+3）。
系统默认的连接线符号是带箭头，此处可以在右侧属性面板里进行修改，同时也可以按照个人的需求，对连接线的粗细、颜色以及圆角类型等属性进行设置。
特色功能一：亿图图示每个电子元件符号右上角都有一个浮动按钮，选择不同的状态，画布上的符号状态随即发生变化，无需另外从符号库里置换符号。
特色功能二：使用连接线的时候，当连接线接近电路符号的时候，系统会自动将线条吸附在电路符号上。
特色功能三：对于复杂的电路图，开启“交点样式”的功能后，当线条交叉的时候，会生成拱形交叉。
此功能可以避免误读电路图。
三、美化电路图
在这一个过程中，我们需要为电路图标注代号、添加背景、添加标题栏等，目的是完善电路图。
1、标注代号：标注代号的方式有两种。
一种方法是在亿图图示软件设置面板区域，选择“开始”-“文本”（或使用快捷键Ctrl+2），鼠标拉动出一块空白区域，输入文本内容。
另外一种比较简单，可以直接鼠标双击电子元件即可输入文本。
2、添加背景和标题栏：在符号库中搜索背景，选择合适的背景图样式拖动至画布中，系统就会为之一键生成。
添加标题栏的方式也同样如此，但需要修改文本。
四、其他注意事项
1、如果电路图周边有很多空白，可以选择鼠标右键“页面适应到绘图”。
2、亿图图示软件支持打印功能，在顶部菜单有对应的操作按钮。
3、电路图支持导出为png、jpg、pdf，以及office软件的相关格式。
