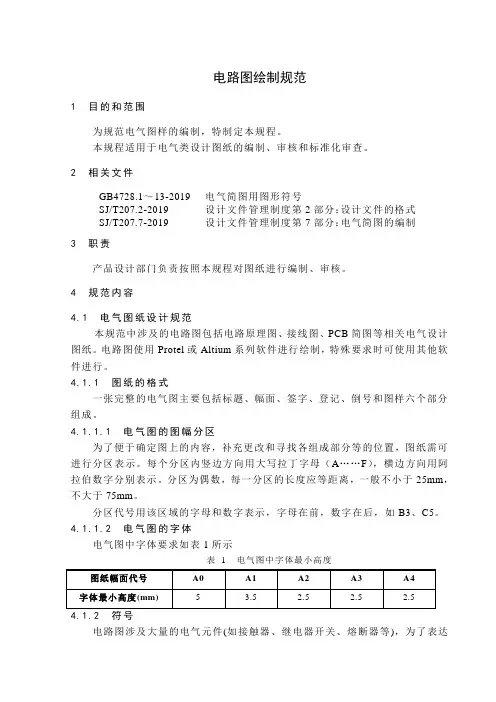

电路图绘制规范1 目的和范围为规范电气图样的编制，特制定本规程。
本规程适用于电气类设计图纸的编制、审核和标准化审查。
2 相关文件GB4728.1～13-2005 电气简图用图形符号SJ/T207.2-2001 设计文件管理制度第2部分：设计文件的格式SJ/T207.7-2001 设计文件管理制度第7部分：电气简图的编制3 职责产品设计部门负责按照本规程对图纸进行编制、审核。
4 规范内容4.1 电气图纸设计规范本规范中涉及的电路图包括电路原理图、接线图、PCB简图等相关电气设计图纸。
电路图使用Protel或Altium系列软件进行绘制，特殊要求时可使用其他软件进行。
4.1.1 图纸的格式一张完整的电气图主要包括标题、幅面、签字、登记、倒号和图样六个部分组成。
4.1.1.1 电气图的图幅分区为了便于确定图上的内容，补充更改和寻找各组成部分等的位置，图纸需可进行分区表示。
每个分区内竖边方向用大写拉丁字母（A……F），横边方向用阿拉伯数字分别表示。
分区为偶数，每一分区的长度应等距离，一般不小于25mm，不大于75mm。
分区代号用该区域的字母和数字表示，字母在前，数字在后，如B3、C5。
4.1.1.2 电气图的字体电气图中字体要求如表1所示表 1 电气图中字体最小高度电路图涉及大量的电气元件(如接触器、继电器开关、熔断器等)，为了表达控制系统的设计意图，便于分析系统工作原理，在绘制电气控制电路图时所有电气元件不画出实际外形，而采用统一的图形符号和文字符号来表示。
在产品设计时，每一张图样上标记的每一个数据、符号都应符合国家标准。
4.1.2.1 图形符号a)图形符号的定义电气图形符号是用来表示一个设备或概念的图形、标记或者符号。
通常一般是由一般符号、限定符号、符号要素等组成。
1)一般符号：用来表示某一类产品及其特征的一种通用符号。
如开关、继电器、电动机、电阻等。
而热敏电阻、低压断路器、接触器，隔离开关则不是一般符号。
一般符号可以单独使用，并可以在一般符号上附加其它符号要素和限定符号，派生出新的符号。
2)限定符号：用以提供附加信息的一种加在其他符号上的符号。
限定符号一般不代表独立的设备、器件和元件，用来说明某些特征、功能和作用等，限定符号通常不能单独使用。
如：在开关的一般符号上加不同的限定符号可构成隔离开关、断路器、接触器、按钮开关、转换开关等。
3)符号要素：是具有确定意义的简单图形，用于与其它图形符号组合构成一个设备或概念的完整符号。
符号要素不能单独使用。
如：真空二极管是由外壳、阴极、阳极和灯丝4个符号要素组成。
如：不同功能、类型的主令开关是由开关的一般符号与不同功能的符号要素组成（如按钮开关、紧急开关、旋钮开关等）。
以三相电机图形符号为例：图1 三相电机图形符号示例b)常用图形符号应用的说明1)所有的图形符号，均按无电压、无外力作用的状态示出；2)在图形符号中，某些设备元件有多个图形符号，有优选形、其他形、形式1、形式2等。
选用符号的原则：尽可能采用优选形；在满足需要的前提下，尽量采用最简单的形式；在同一图号的图中使用同一种形式。
3)符号的大小和图线的宽度一般不影响符号的含义，在有些情况下，为了强调某些方面或者为了便于补充信息，或者为了区别不同的用途，允许采用不同大小的符号和不同宽度的图线。
4)为了保持图面的清晰，避免导线弯折或交叉，在不致引起误解的情况下，可以将符号旋转或成镜象放置，但此时图形符号的文字标注和指示方向不得倒置。
5)图形符号一般都画有引线，但在绝大多数情况下引线位置仅用作示例，在不改变符号含义的原则下，引线可取不同的方向。
如引线符号的位置影响到符号的含义，则不能随意改变，否则引起岐义。
6)在GB4728中比较完整地列出丑了符号要素、限定符号和一般符号，但组合符号是有限的。
若某些特定装置或概念的图形符号在标准中未列出，允许通过已规定的一般符号，限定符号和符号要素适当组合，派生出新的符号。
7)符号绘制：电气图用图形符号是按网格绘制出来的，但网格未随符号示出。
4.1.2.2 文字符号文字符号可以分为基本文字符号和辅助文字符号。
a)基本文字符号基本文字符号分为单字母符号和双字母符号。
单字母符号：用拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示。
如R为电阻器，Q为电力电路的开关器件类等。
双字母符号：表示种类的单字母与另一字母组成，其组合型式以单字母符号在前，另一个字母在后的次序列出。
双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。
常用基本文件符号如表1所示：表 1 常用基本文字符号辅助文字符号表示电气设备、装置、元器件以及线路的功能、状态和性能。
一般放置在基本文字符号后面，构成组合符号。
常用辅助文字符号如表2所示：表 2 基本辅助文字符号1)在不违背前面所述原则的基础上，可采用国际标准中规定的电气技术文字符号。
2)在优先采取规定的单字母符号，双字母符号和辅助文字符号的前提下，可补充有关的双字母符号和辅助文字符号。
3)文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。
同一设备若有几种名称时，应选用其中一个名称。
当设备名称、功能、状态或特征为一个英文单词时，一般采用该单词的第一位字母构成文字符号，需要时也可用前两位字母，或前两个音节的首位字母，或采用常用缩略语或约定俗成的习惯用法构成；当设备名称、功能、状态或牲为二个或三个英文单词时，一般采用该二个或三个音讯的第一位字母，或采用常用缩略语或约定俗成的习惯用法构成文字符号。
4)因I、O易同于1和0混淆，因此，不允许单独作为文字符号使用。
4.1.2.3 方框符号是在方框内加上一般符号或限定符号所构成的一种简单符号，主要用以表示某一元件、设备或功能单元等的组合及其功能，既不给出元件、设备的细节，也不考虑所有连接的一种简单图形符号。
通常只用于单线表示法的系统图和框图中，也可用在表示全部输入和输出接线的图中或按单线表示法画成的电路图中。
电路图中的外购件、不可修理件也可用方框符号表示。
方框符号的外轮廓一般为正方形、长方形、圆形等。
4.1.2.4 项目用来表示基本件、部件、组件、功能单元、设备、系统等的图形符号都可以称为项目。
用以识别图、表图、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的特定代码。
一个完整的项目代号由四个代号段组成，分别是高层代号段前缀符号“=”；种类代号段前缀符号“-”；位置代号段前缀符号“+”；端子代号段前缀符号“：”；例如：-S4：1 控制开关S4的1号端子；=A1-K3+M4 A1装置中的继电器K3，位置在控制柜M4中。
4.1.3 元件a)元件符号表示方法电路图涉及大量的电气元件(如接触器、继电器开关、熔断器等)，为了表达控制系统的设计意图，便于分析系统工作原理，在绘制电气控制电路图时所有电气元件不画出实际外形，而采用统一的图形符号和文字符号来表示。
同一电气元件的不同部分(如线圈、触点)分散在图中，如接触器主触点画在主电路中，接触器线圈和辅助触点画在控制电路中，为了表示是同一电气元件，要在电器的不同部分使用同一文字符号来标明。
对于几个同类电气元件，在表示名称的文字符号后面加上一个数字序号，以示区别。
如：按钮SB1和SB2，熔断器FU1、FU2、FU3等。
b)元件属性标注在电路图上一般还要标出各个电源电路的电压值、极性或频率及相数，对某些元器件还应标注其特性，如电阻、电容的数值等。
不常用的电器，如位置传感器、手动开关等，还要标注其操作方式和功能等。
在完整的电路图中，有时还要标明主要电气元件的型号、文字符号、有关技术参数和用途。
例如电动机的用途、型号、额定功率、额定电压、额定电流、额定转速等。
c)元件的基本表示法1) 电气元件的集中表示法（整体表示法）电气元器件的所有电气连接表示在一个框内，可以构成完整的图形符号。
把设备或成套装置中的一个项目的各组成部分的图形符号在简图上绘制在一起的方法，称为电气元件的集中表示法，该方法适合较为简单的图形。
图2 元件的集中表示法2）电气元件的分开表示法分开表示法也称为展开表示法，是把图形符号的各个部分在图中按作用、功能分开布置，但是仍然用同一项目代号来表示。
因为此表示法使设备和装置的电路布局清晰，易于识读，所以大多数电路图等电气简图均采用分开表示法。
图3元件的分开表示法3）半集中表示法：为了使设备和装置的电路布局清晰，易于识别，将一个项目中某些部分的图形符号，在简图上分开布置，并用机械连接符号表示他们之间关系的方法。
机械连接线可以弯折、分支和交叉。
图 4 元件的半集中表示法4.1.4 连接线连接线应水平或竖直取向，除使用斜线改善易读性的情况外。
a)导线的一般符号图5 导线的符号b)导线根数的表示方法一般的图线就可表示单根导线，对于多跟导线，可以分别画出，也可以只画一根图线，但需加标注。
若导线少于四根，可用短划线数量代表根数；多多于四根，可在短划线旁加数字表示，如图6所示：图6 导线根数表示方法c)线路特征的表示方法导线特征的表示方法是：在横线上面标出电流种类，配电系统、频率和电压等；在横线下面标出电路的导线数乘以每根导线截面积，当导线截面积不同时，可用“+”将其分开，如图7所示：图7 线路特征表示方法要表示导线的型号、截面等，可采用短划指引线，加标导线属性的方法，如图8所示：图8 线路特征表示方法d)导线的粗细一般而言，电源主回路、一次电路、电流回路、主信号通路等采用粗实线或中实线绘制；二次回路、电压回路等采用中实线或细实线绘制，比主电路导线宽度小一半，如图9所示：图9 导线粗细表示方法e)导线连接点的表示方法导线连接点有“T”形连接点和“+”连接点两种。
对于“T”形连接点可以加实心圆点，也可不加实心圆点。
对于“+”连接点必须加注实心圆点。
对交叉而是不连接的两条连接线，在交叉处不能加实心加圆点，并应避免在交叉处改变方向，也应避免穿过其他连接线的连接点。
图10 导线连接点的表示方法f)连接线的表示方法为了表示连接线的接线关系和去向，可采用连续表示法和中断表示法。
