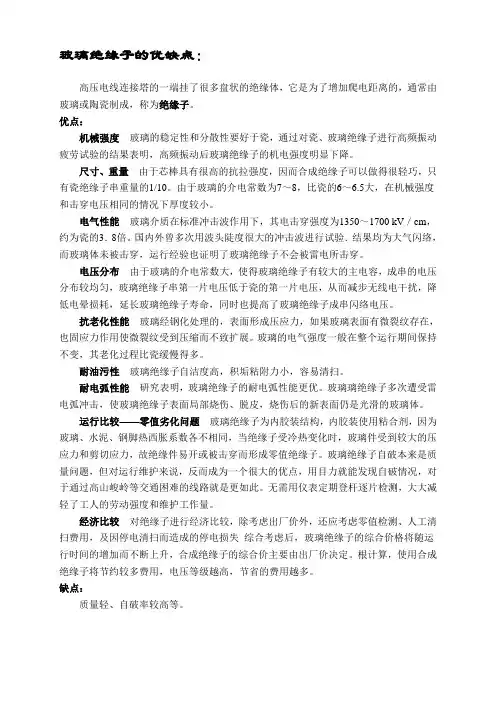

玻璃绝缘子的优缺点：高压电线连接塔的一端挂了很多盘状的绝缘体，它是为了增加爬电距离的，通常由玻璃或陶瓷制成，称为绝缘子。
优点：机械强度玻璃的稳定性和分散性要好于瓷，通过对瓷、玻璃绝缘子进行高频振动疲劳试验的结果表明，高频振动后玻璃绝缘子的机电强度明显下降。
尺寸、重量由于芯棒具有很高的抗拉强度，因而合成绝缘子可以做得很轻巧，只有瓷绝缘子串重量的1/10。
由于玻璃的介电常数为7～8，比瓷的6～6.5大，在机械强度和击穿电压相同的情况下厚度较小。
电气性能玻璃介质在标准冲击波作用下，其电击穿强度为1350～1700 kV／cm，约为瓷的3．8倍。
国内外曾多次用波头陡度很大的冲击波进行试验．结果均为大气闪络，而玻璃体未被击穿，运行经验也证明了玻璃绝缘子不会被雷电所击穿。
电压分布由于玻璃的介电常数大，使得玻璃绝缘子有较大的主电容，成串的电压分布较均匀，玻璃绝缘子串第一片电压低于瓷的第一片电压，从而减步无线电干扰，降低电晕损耗，延长玻璃绝缘子寿命，同时也提高了玻璃绝缘子成串闪络电压。
抗老化性能玻璃经钢化处理的，表面形成压应力，如果玻璃表面有微裂纹存在，也固应力作用使微裂纹受到压缩而不致扩展。
玻璃的电气强度一般在整个运行期间保持不变，其老化过程比瓷缓慢得多。
耐油污性玻璃绝缘子自洁度高，积垢粘附力小，容易清扫。
耐电弧性能研究表明，玻璃绝缘子的耐电弧性能更优。
玻璃璃绝缘子多次遭受雷电弧冲击，使玻璃绝缘子表面局部烧伤、脱皮，烧伤后的新表面仍是光滑的玻璃体。
运行比较——零值劣化问题玻璃绝缘子为内胶装结构，内胶装使用粘合剂，因为玻璃、水泥、钢脚热西胀系数各不相同，当绝缘子受冷热变化时，玻璃件受到较大的压应力和剪切应力，故绝缘件易开或被击穿而形成零值绝缘子。
玻璃绝缘子自破本来是质量问题，但对运行维护来说，反而成为一个很大的优点，用目力就能发现自破情况，对于通过高山峻岭等交通困难的线路就是更如此。
无需用仪表定期登杆逐片检测，大大减轻了工人的劳动强度和维护工作量。
