66～110kV交流盘形(瓷、玻璃)绝缘子应用说明

国家电网公司十八项电网重大反事故措施6 防止输电线路事故为防止输电线路事故的发生，应严格执行国家电网公司«预防110〔66〕kV～500kV架空输电线路事故措施»〔国家电网生[2004]641〕、«110〔66〕kV～500kV架空输电线路技术监督规定»〔国家电网生技[2005]174号〕及其它有关规定，并提出以下重点要求：6.1 设计时期应注意的问题6.1.1 加强设计、基建及运行单位的沟通，充分听取运行单位的意见。

条件许可时，运行单位应从设计时期介入工程。

运行单位应从设计时期介入工程。

6.1.2 充分考虑专门地势、气象条件的阻碍，尽量躲开重冰区及易发生导线舞动的地区，并合理选取杆塔型式及强度。

对易覆冰、风口、高差大的地段，宜缩短耐张段长度，同时杆塔设计应留有裕度。

6.1.3 线路应尽可能躲开矿场采空区等可能引起杆塔倾斜、沉陷的地区。

6.1.4 220kV及以上新建线路在农田、繁华地段不宜采纳拉线塔。

110kV及以上新建及改造线路不再采纳拉线杆塔，无专门要求时宜选用角钢自立式铁塔。

新建35kV及以下电力线路，依照杆塔承担荷载情形，宜选用无拉线的混凝土电杆、角钢自立式铁塔或钢管电杆。

6.1.5 45度及以上转角塔的外角侧宜使用双串瓷或玻璃绝缘子，以幸免风偏放电。

必须重视风偏闪络问题，从源头做好风偏闪络防治工作，勘测设计时，当线路通过专门的强风口地带〔如山区峡谷、河道或位于暴露的山脊、顶峰、沿迎风坡及垂直于无屏障的山口、无屏障的山沟交汇口等〕时，宜适当提高设计风速。

强风区线路杆塔的选择要专门注意校核风偏角，并留有一定裕度，确保实际风偏角小于设计风偏角，必要时采纳V型串。

关于存在上拔或垂直荷载较小的塔位，幸免采纳直线杆塔加挂重锤的方式，应考虑选用直线耐张杆塔。

新建500kV输电线路的直线塔，大风条件下，全线风压不平均系数按现行规程取0.61设计，带电部分与杆塔构件的最小间隙按风压不平均系数0.75进行校验。

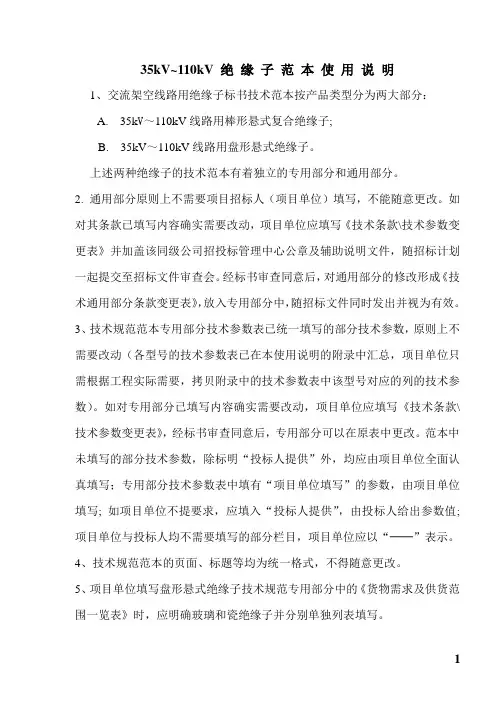

35kV~110kV 绝缘子范本使用说明1、交流架空线路用绝缘子标书技术范本按产品类型分为两大部分：A. 35k V～110kV线路用棒形悬式复合绝缘子;B. 35kV～110kV线路用盘形悬式绝缘子。

上述两种绝缘子的技术范本有着独立的专用部分和通用部分。

2. 通用部分原则上不需要项目招标人（项目单位）填写，不能随意更改。

如对其条款已填写内容确实需要改动，项目单位应填写《技术条款\技术参数变更表》并加盖该同级公司招投标管理中心公章及辅助说明文件，随招标计划一起提交至招标文件审查会。

经标书审查同意后，对通用部分的修改形成《技术通用部分条款变更表》，放入专用部分中，随招标文件同时发出并视为有效。

3、技术规范范本专用部分技术参数表已统一填写的部分技术参数，原则上不需要改动（各型号的技术参数表已在本使用说明的附录中汇总，项目单位只需根据工程实际需要，拷贝附录中的技术参数表中该型号对应的列的技术参数）。

如对专用部分已填写内容确实需要改动，项目单位应填写《技术条款\技术参数变更表》，经标书审查同意后，专用部分可以在原表中更改。

范本中未填写的部分技术参数，除标明“投标人提供”外，均应由项目单位全面认真填写；专用部分技术参数表中填有“项目单位填写”的参数，由项目单位填写; 如项目单位不提要求，应填入“投标人提供”，由投标人给出参数值;项目单位与投标人均不需要填写的部分栏目，项目单位应以“──”表示。

4、技术规范范本的页面、标题等均为统一格式，不得随意更改。

5、项目单位填写盘形悬式绝缘子技术规范专用部分中的《货物需求及供货范围一览表》时，应明确玻璃和瓷绝缘子并分别单独列表填写。

6、填写技术规范专用部分《技术参数响应表》的其他注意事项1）附录中所列35kV 、66 kV 和110kV 复合绝缘子电气参数仅适用于海拔1000m 及以下地区，海拔超过1000m 地区使用时均需作海拔修正，公式如下：4H -⨯-=101.11K a 其中，H 是海拔高度，单位：m ，H ≤4000m 。

附件二：3．110（66）kV～500kV交流高压断路器评价标准（试行）国家电网公司二○○五年十二月目录1 总则....................................... .. (3)2 评价内容...................................... .. (5)3 评价方法 (5)4 评价周期 (7)5110（66）kV～500kV交流高压断路器评价标准表 (9)6附表：交流高压断路器设备严重缺陷及危急缺陷表...........................................２１110（66）kV～500kV交流高压断路器评价标准（试行）1 总则1.1 为了加强交流高压断路器设备全过程管理，及时掌握交流高压断路器设备各个阶段的状况，制定有针对性的预防设备事故措施，全面提高交流高压断路器设备的管理水平，特制订本评价标准。

1.2本标准是依据国家、行业、国家电网公司现行有关标准、规程、规范，并结合近年来国家电网公司交流高压断路器生产运行情况分析以及设备运行经验而制定的。

1.3本标准规定了交流高压断路器在设备投运前（包括设计选型、监造、现场安装、现场验收）、运行维护、检修、技术监督、技术改造等全过程的评价项目及内容、评价依据、评价标准及方法。

1.4 本标准适用于国家电网公司系统110（66）kV～500kV电压等级交流高压断路器设备的评价工作。

1.5 引用标准交流高压断路器设备评价应遵循以下标准、规范和相关技术要求，当有关标准、规程、规范的内容发生变化时应使用最新版本。

当以下标准规定不一致时，应采用较为严格的标准。

GBJ147—1990 电气装置安装工程高压电器施工及验收规范GB1984－2003 交流高压断路器GB/T8905-1996 六氟化硫电气设备中气体管理和检测导则GB11023-1989 高压电气设备六氟化硫气体密封试验导则GB50150-1991 电气装置安装工程电气设备交接试验标准DL/T 402—1999交流高压断路器订货技术条件DL/T 593-1996 高压开关设备的共用订货技术导则DL/T 596-1996 电力设备预防性试验规程DL/T615-1997 交流高压断路器参数选用导则DL/T620-1997 交流电气装置的过电压保护和绝缘配合国家电网公司《交流高压断路器技术标准》国家电网公司《预防交流高压开关设备事故措施》国家电网公司《高压开关设备运行规范》国家电网公司《交流高压断路器检修规范》国家电网公司《高压开关设备技术监督规定》国家电网公司《国家电网公司十八项电网重大反事故措施》2 评价内容评价工作应对照有关标准和规范，从交流高压断路器设备的选型、监造、安装、验收、运行、大修、技术监督、技术改造等全过程进行评价。

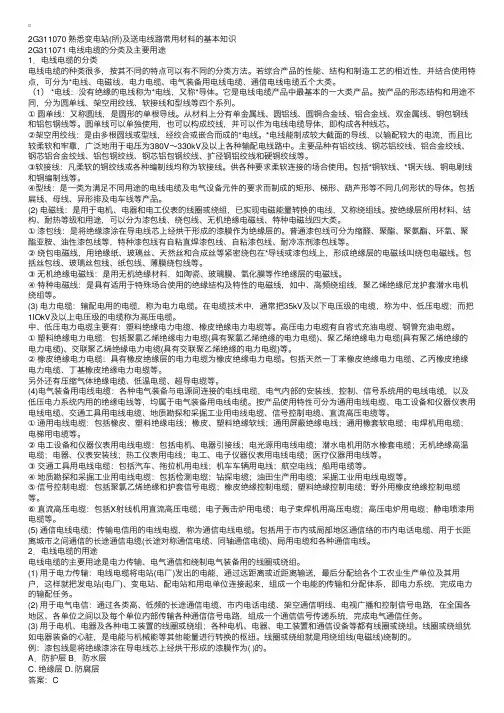

2G311070 熟悉变电站(所)及送电线路常⽤材料的基本知识2G311071 电线电缆的分类及主要⽤途1．电线电缆的分类电线电缆的种类很多，按其不同的特点可以有不同的分类⽅法。

若综合产品的性能、结构和制造⼯艺的相近性，并结合使⽤特点，可分为*电线、电磁线、电⼒电缆、电⽓装备⽤电线电缆、通信电线电缆五个⼤类。

（1） *电线：没有绝缘的电线称为*电线，⼜称*导体。

它是电线电缆产品中最基本的⼀⼤类产品。

按产品的形态结构和⽤途不同，分为圆单线、架空⽤绞线、软接线和型线等四个系列。

①圆单线：⼜称圆线，是圆形的单根导线。

从材料上分有单⾦属线、圆铝线、圆铜合⾦线、铝合⾦线、双⾦属线、铜包钢线和铝包钢线等。

圆单线可以单独使⽤，也可以构成绞线，并可以作为电线电缆导体，即构成各种线芯。

②架空⽤绞线：是由多根圆线或型线，经绞合或嵌合⽽成的*电线。

*电线能制成较⼤截⾯的导线，以输配较⼤的电流，⽽且⽐较柔软和牢靠，⼴泛地⽤于电压为380V～330kV及以上各种输配电线路中。

主要品种有铝绞线、钢芯铝绞线、铝合⾦绞线、钢芯铝合⾦绞线、铝包钢绞线、钢芯铝包钢绞线、扩径钢铝绞线和硬铜绞线等。

③软接线：凡柔软的铜绞线或各种编制线均称为软接线。

供各种要求柔软连接的场合使⽤。

包括*铜软线、*铜天线、铜电刷线和铜编制线等。

④型线：是⼀类为满⾜不同⽤途的电线电缆及电⽓设备元件的要求⽽制成的矩形、梯形、葫芦形等不同⼏何形状的导体。

包括扁线、母线、异形排及电车线等产品。

(2) 电磁线：是⽤于电机、电器和电⼯仪表的线圈或绕组，已实现电磁能量转换的电线，⼜称绕组线。

按绝缘层所⽤材料、结构、耐热等级和⽤途，可以分为漆包线、绕包线、⽆机绝缘电磁线、特种电磁线四⼤类。

①漆包线：是将绝缘漆涂在导电线芯上经烘⼲形成的漆膜作为绝缘层的。

普通漆包线可分为缩醛、聚酯、聚氨酯、环氧、聚酯亚胺、油性漆包线等，特种漆包线有⾃粘直焊漆包线、⾃粘漆包线、耐冷冻剂漆包线等。

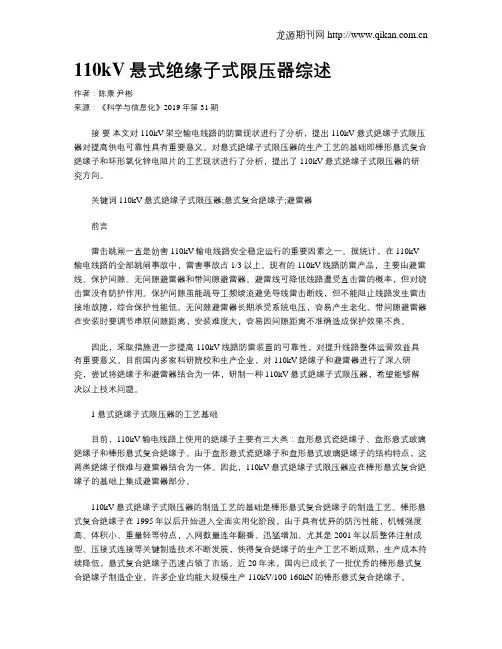

110kV悬式绝缘子式限压器综述作者：陈康尹彬来源：《科学与信息化》2019年第31期接要本文对110kV架空输电线路的防雷现状进行了分析，提出110kV悬式绝缘子式限压器对提高供电可靠性具有重要意义。

对悬式绝缘子式限压器的生产工艺的基础即棒形悬式复合绝缘子和环形氧化锌电阻片的工艺现状进行了分析，提出了110kV悬式绝缘子式限压器的研究方向。

关键词 110kV悬式绝缘子式限压器;悬式复合绝缘子;避雷器前言雷击跳闸一直是妨害110kV输电线路安全稳定运行的重要因素之一。

据统计，在110kV 输电线路的全部跳闸事故中，雷害事故占1/3以上。

现有的110kV线路防雷产品，主要由避雷线、保护间隙、无间隙避雷器和带间隙避雷器。

避雷线可降低线路遭受直击雷的概率，但对绕击雷没有防护作用。

保护间隙虽能疏导工频续流避免导线雷击断线，但不能阻止线路发生雷击接地故障，综合保护性能低。

无间隙避雷器长期承受系统电压，容易产生老化。

带间隙避雷器在安装时要调节串联间隙距离，安装难度大，容易因间隙距离不准确造成保护效果不良。

因此，采取措施进一步提高110kV线路防雷装置的可靠性，对提升线路整体运营效益具有重要意义。

目前国内多家科研院校和生产企业，对110kV绝缘子和避雷器进行了深入研究，尝试将绝缘子和避雷器结合为一体，研制一种110kV悬式绝缘子式限压器，希望能够解决以上技术问题。

1 悬式绝缘子式限压器的工艺基础目前，110kV输电线路上使用的绝缘子主要有三大类：盘形悬式瓷绝缘子、盘形悬式玻璃绝缘子和棒形悬式复合绝缘子。

由于盘形悬式瓷绝缘子和盘形悬式玻璃绝缘子的结构特点，这两类绝缘子很难与避雷器结合为一体。

因此，110kV悬式绝缘子式限压器应在棒形悬式复合绝缘子的基础上集成避雷器部分。

110kV悬式绝缘子式限压器的制造工艺的基础是棒形悬式复合绝缘子的制造工艺。

棒形悬式复合绝缘子在1995年以后开始进入全面实用化阶段，由于具有优异的防污性能，机械强度高、体积小、重量轻等特点，入网数量连年翻番、迅猛增加。
