（2010年版）国家电网公司物资采购标准（绝缘子卷盘形悬式瓷(玻璃)复合绝缘子册）66kV～500kV交流盘形悬式瓷(玻璃)复合绝缘子专用技术规范（编号：1405016-0000-01）国家电网公司二〇一〇年一月目录1. 标准技术参数表 (1)表1-1 70kN盘形悬式瓷(玻璃)复合绝缘子技术参数和性能要求响应表 (1)表1-2 120kN盘形悬式瓷(玻璃)复合绝缘子技术参数和性能要求响应表 (3)表1-3 160kN盘形悬式瓷(玻璃)复合绝缘子技术参数和性能要求响应表 (4)表1-4 210kN盘形悬式瓷(玻璃)复合绝缘子技术参数和性能要求响应表 (5)表1-5 300kN盘形悬式瓷(玻璃)复合绝缘子技术参数和性能要求响应表 (6)表1-6 400kN盘形悬式瓷(玻璃)复合绝缘子技术参数和性能要求响应表 (7)表1-7 530kN盘形悬式瓷(玻璃)复合绝缘子技术参数和性能要求响应表 (8)2. 项目需求部分 (7)表2 货物需求及供货范围一览表 (7)表3 必备的备品备件、专用工具和仪器仪表供货表 (8)2.1 图样资料提交单位 (8)表4 卖方提交的需经确认的图样资料及其接收单位 (8)2.2 工程概况 (8)2.3 使用条件 (8)表5 使用条件参数表 (8)2.4 可选技术参数表 (9)表6 可选技术参数表 (9)2.5 项目单位技术差异表 (9)表7 项目单位技术差异表（项目单位填写） (9)3. 投标人提供信息 (9)3.1 投标人技术偏差表 (9)表8 投标人技术偏差表 (10)3.2 投标人应提供的其他资料 (10)1. 标准技术参数表投标人应根据“表2 货物需求及供货范围一览表”中项目单位要求的型式、规格，认真逐项填写表2的投标人响应，以及相应的技术参数表1（见表1-1、1-2…～1-7、1-8）中的投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有偏差，请填写投标人技术偏差表11。

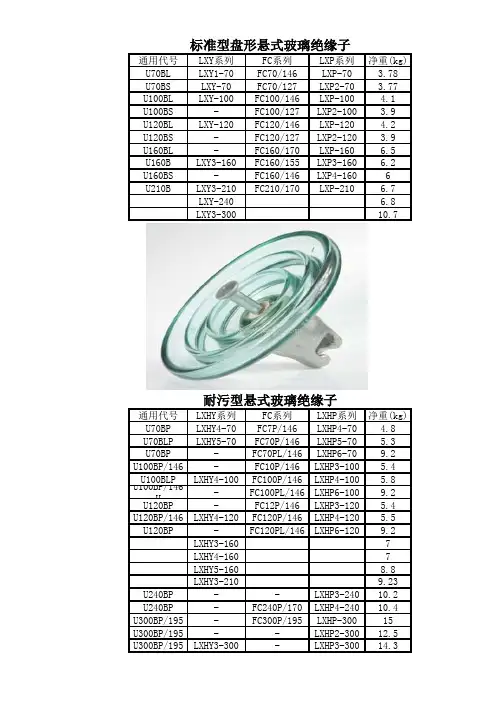

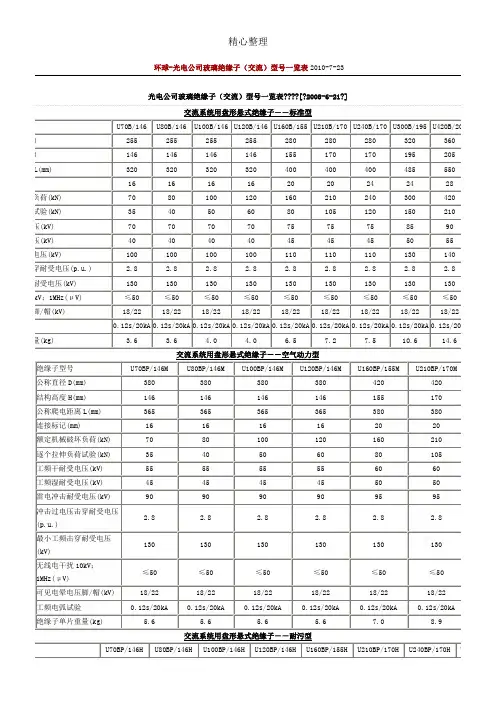

标准型盘形悬式玻璃绝缘子通用代号LXY系列FC系列LXP系列公称直径D(mm)结构高度H(mm)单片净重(kg)U70BL LXY1-70 FC70/146 LXP-70 255 146 3.78 U70BS LXY-70 FC70/127 LXP2-70 255 127 3.77 U100BL LXY-100 FC100/146 LXP-100 255 146 4.1 U100BS - FC100/127 LXP2-100 255 127 3.9 U120BL LXY-120 FC120/146 LXP-120 255 146 4.2 U120BS - FC120/127 LXP2-120 255 127 3.9 U160BL - FC160/170 LXP-160 280 170 6.5 U160B LXY3-160 FC160/155 LXP3-160 280 155 6.2 U160BS - FC160/146 LXP4-160 280 146 6 U210B LXY3-210 FC210/170 LXP-210 280 170 6.7 LXY-240 6.8LXY3-300 10.7耐污型悬式玻璃绝缘子通用代号LXHY系列FC系列LXHP系列公称直径D(mm)结构高度H(mm)单片净重(kg)U70BP LXHY4-70 FC7P/146 LXHP4-70 255 146 4.8 U70BLP LXHY5-70 FC70P/146 LXHP5-70 280 146 5.3 U70BP - FC70PL/146 LXHP6-70 320 146 9.2 U100BP/146 - FC10P/146 LXHP3-100 260 146 5.4 U100BLP LXHY4-100 FC100P/146 LXHP4-100 280 146 5.8 U100BP/146H - FC100PL/146 LXHP6-100 320 146 9.2 U120BP - FC12P/146 LXHP3-120 260 146 5.4 U120BP/146 LXHY4-120 FC120P/146 LXHP4-120 280 146 5.5 U120BP - FC120PL/146 LXHP6-120 320 146 9.2 LXHY3-160 7.0LXHY4-160 7.0LXHY5-160 8.8LXHY3-210 9.23 U240BP - - LXHP3-240 320 170 10.2 U240BP - FC240P/170 LXHP4-240 330 170 10.4 U300BP/195 - FC300P/195 LXHP-300 390 195 15 U300BP/195 - - LXHP2-300 340 195 12.5 U300BP/195 LXHY3-300 - LXHP3-300 380 195 14.3空气动力型盘形悬式玻璃绝缘子通用代号LXAY系列FC系列LXAP系列公称直径D(mm)结构高度H(mm)单片净重(kg)U70BP/127M LXAY-70 - - 390 127 6.0 U70BP/146M LXAY1-70 - LXAP-70 390 146 6.0 U100BP/127M - - LXAP-100 380 127 5.2 U100BP/146M LXAY-100 - - 390 146 6.2 U120BP/127M LXAY1-120 - LXAP1-120 380 127 5.3 U120BP/146M LXAY-120 - LXAP-120 390 146 5.3 U160BP/146M LXAY-160 420 146 7.9 U160BP/155M LXAY1-160 420 155 7.9 U210BP/170M LXAY-210 420 170 8.6 U240BP/170M LXAY-240 420 170 8.9 U300BP/195M LXAY-300 450 195 12.1地线型盘形悬式玻璃绝缘子通用代号LXDY系列LXDP系列悬挂方式公称直径D(mm)结构高度H(mm)单片净重(kg)U70C/200 LXDY-70C LXDP-70C 悬垂200 210 4.5 U70CN/200 LXDY-70CV LXDP-70CN 耐张200 210 4.5 U100C/200 LXDY-100C LXDP-100C 悬垂200 210 4.5 U100CN/200 LXDY-100CN LXDP-100CN 耐张200 210 4.5 U120C LXDY-120C 悬垂200 210 4.9 U120CN LXDY-120CN 耐张200 210 4.9球面型盘形悬式玻璃绝缘子LXQY系列机械破坏负额KN不小于公称直径D(mm)结构高度H(mm)单片净重(kg)LXQY-70 70 255 146 4.6 LXQY-100 100 255 146 4.6 LXQY-120 120 255 146 4.7 LXQY1-120 120 255 146 7.7直流型盘形悬式玻璃绝缘子LXZY系列机械破坏负额KN不小于公称直径D(mm)结构高度H(mm)单片净重(kg)LXZY-160 160 320 170 9.6 LXZY-210 210 320 170 10 LXZY-240 240 320 170 10.2 LXZY-300 300 390 195 13.4 LXZY1-300 300 390 195 14.1 LXZY-420 420 360 205 14.6 LXZY-550 550 360 240 18。

绝缘子LXY3-160|LXY3-210|LXY-240玻璃绝缘子LXY-70|LXY1-70玻璃钢绝缘子LXY-100|LXY-120钢化玻璃绝缘子LXY3-160|LXY3-210悬式玻璃绝缘子LXHY4-70|LXHY-70悬式高压绝缘子LXHY4-70-LXHY-70-LXHY5-70悬式钢化玻璃绝缘子LXY-100,LXY-120盘形绝缘子FC160/170,FC210/170吊瓶LXHY4-100,LXHY-100,LXHY5-70悬瓶LXHY5-70LXY-100,LXY-120玻璃吊瓶LXHY5-70|LXY-240高压吊瓶LXY-100,LXY-120线路吊瓶LXHY4-70|LXHY-70|LXHY5-70玻璃悬瓶LXY-100,LXY-120玻璃悬垂片XWP1-70,XWP1-100高压玻璃悬垂片LXY-100,LXY-120玻璃钢悬垂片FC160/170,LXY-100 钢化玻璃悬垂片LXY-100,LXY-120电力悬垂XWP1-70,XWP1-100电力悬垂片LXY-100,LXY-120高压电力悬垂片LXHY4-100,LXHY-100,LXHY5-70复合悬垂片LXHY4-70|LXHY-70|LXHY5-70硅橡胶悬垂片LXY-100,LXY-120防污玻璃悬瓶XWP1-70,XWP1-100耐污玻璃悬瓶LXY-100,LXY-120标准玻璃绝缘子LXHY4-100,LXHY-100,LXHY5-70草帽绝缘子，LXHY4-70|LXHY-70|LXHY5-70 玻璃草帽绝缘子LXY-100,LXY-120 瓷质草帽绝缘子LXHY4-100,LXHY-100,LXHY5-70双层绝缘子LXY-100,LXY-120复合绝缘子XWP1-70,XWP1-100硅橡胶绝缘子LXY-100,LXY-120针式绝缘子LXHY4-100,LXHY-100,LXHY5-70高压绝缘子FC160/170,FC210/170双伞绝缘子LXY-100,LXY-120三伞绝缘子LXHY4-100,LXHY-100,LXHY5-70防污闪绝缘子XWP1-70,XWP1-100耐张绝缘子LXY-100,LXY-120耐张绝缘子串LXHY4-100,LXHY-100,LXHY5-70玻璃绝缘子LXHY4-70|LXHY-70|LXHY5-70绝缘子串LXY-100,LXY-120高压绝缘子串LXHY4-100,LXHY-100,LXHY5-70瓷瓶绝缘子串LXY-100,LXY-120高压绝缘子串LXY-100,LXY-120110KV玻璃绝缘子串XWP1-70,XWP1-100220KV玻璃绝缘子串LXY-100,LXY-12035KV玻璃绝缘子串FC160/170,FC210/170500KV玻璃绝缘子串LXY-100,LXY-12011万绝缘子串LXHY4-100,LXHY-100,LXHY5-7035万绝缘子串LXHY4-100,LXHY-100,LXHY5-7050绝缘子串LXY-100,LXY-120电站绝缘子XWP1-70,XWP1-100变电站绝缘子LXY-100,LXY-120电站绝缘子串XWP1-70,XWP1-100变电站绝缘子串LXHY4-100,LXHY-100,LXHY5-70 中国绝缘子厂家LXHY4-100,LXHY-100,LXHY5-70 中国玻璃绝缘子厂家LXHY4-70|LXHY-70|LXHY5-70 生产玻璃绝缘子的厂家LXY-100,LXY-120生产绝缘子的厂家LXY-100,LXY-120绝缘子配件XWP1-70,XWP1-100。

玻璃绝缘子最大绝缘直径
玻璃绝缘子是一种特殊的绝缘材料，其最大绝缘直径是指绝缘子绝缘件的最大直径。

一般来说，玻璃绝缘子的绝缘件公称直径范围为255mm至380mm不等，不同型号的玻璃绝缘子绝缘件直径也有所不同。

以70kN悬式玻璃绝缘子为例，其绝缘件公称直径分为255mm、280mm和320mm三种规格，对应的公称结构高度和公称爬电距离也有所区别。

其中，255mm绝缘直径的玻璃绝缘子雷电全波冲击耐受电压不超过100KV，280mm和320mm绝缘直径的玻璃绝缘子雷电全波冲击耐受电压则分别不超过105KV和110KV。

在实际应用中，玻璃绝缘子的绝缘直径需要根据具体的应用场景和技术要求来确定。

选择合适的玻璃绝缘子可以提高电力系统的安全性和稳定性，并有效地避免电力事故的发生。

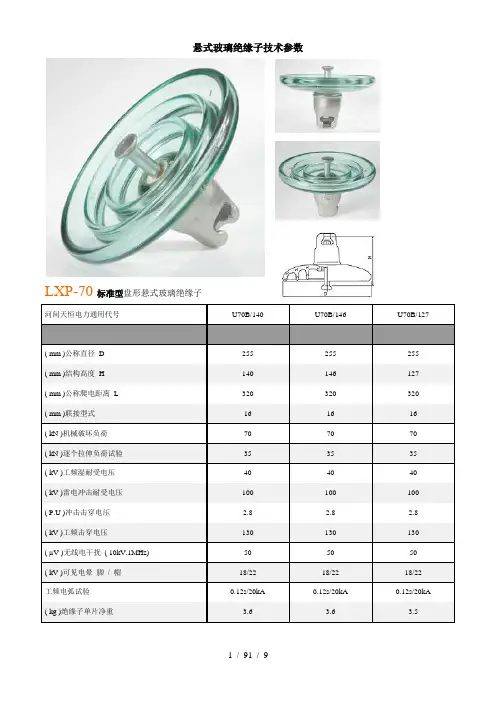

悬式玻璃绝缘子技术参数LXP-70标准型盘形悬式玻璃绝缘子河间天恒电力通用代号U70B/140 U70B/146 U70B/127 LXP3-70 LXP1-70 LXP2-70( mm )公称直径D 255 255 255 ( mm )结构高度H 140 146 127 ( mm )公称爬电距离L 320 320 320 ( mm )联接型式16 16 16 ( kN )机械破坏负荷70 70 70 ( kN )逐个拉伸负荷试验35 35 35 ( kV )工频湿耐受电压40 40 40 ( kV )雷电冲击耐受电压100 100 100 ( P.U )冲击击穿电压 2.8 2.8 2.8 ( kV )工频击穿电压130 130 130 ( µV )无线电干扰( 10kV,1MHz) 50 50 50 ( kV )可见电晕脚/ 帽18/22 18/22 18/22工频电弧试验0.12s/20kA 0.12s/20kA 0.12s/20kA ( kg )绝缘子单片净重 3.6 3.6 3.5LXP-100标准型盘形悬式玻璃绝缘子河间天恒电力通用代号U100B/146 U100B/127LXP-100 LXP2-100 ( mm )公称直径D 255 255 ( mm )结构高度H 146 127 ( mm )公称爬电距离L 320 320 ( mm )联接型式16 16 ( kN )机械破坏负荷100 100 ( kN )逐个拉伸负荷试验50 50 ( kV )工频湿耐受电压40 40 ( kV )雷电冲击耐受电压100 100 ( P.U )冲击击穿电压 2.8 2.8 ( kV )工频击穿电压130 130 ( µV )无线电干扰( 10kV,1MHz) 50 50 ( kV )可见电晕脚/ 帽18/22 18/22工频电弧试验0.12s/20kA 0.12s/20kA ( kg )绝缘子单片净重 4 4LXP-120标准型盘形悬式玻璃绝缘子河间天恒电力通用代号U120B/146 U120B/127 LXP-120 LXP2-120( mm )公称直径D 255 255 ( mm )结构高度H 146 127 ( mm )公称爬电距离L 320 320 ( mm )联接型式16 16 ( kN )机械破坏负荷120 120 ( kN )逐个拉伸负荷试验60 60 ( kV )工频湿耐受电压40 40 ( kV )雷电冲击耐受电压100 100 ( P.U )冲击击穿电压 2.8 2.8 ( kV )工频击穿电压130 130 ( µV )无线电干扰( 10kV,1MHz) 50 50 ( kV )可见电晕脚/ 帽18/22 18/22工频电弧试验0.12s/20kA 0.12s/20kA ( kg )绝缘子单片净重 4 4LXP-160标准型盘形悬式玻璃绝缘子河间天恒电力通用代号U160B/170 U160B/155 U160B/146 LXP-160 LXP3-160 LXP4-160( mm )公称直径D 280 280 280 ( mm )结构高度H 170 155 146 ( mm )公称爬电距离L 400 400 400 ( mm )联接型式20 20 20 ( kN )机械破坏负荷160 160 160 ( kN )逐个拉伸负荷试验80 80 80 ( kV )工频湿耐受电压45 45 45 ( kV )雷电冲击耐受电压110 110 110 ( P.U )冲击击穿电压 2.8 2.8 2.8 ( kV )工频击穿电压* 130 * 130 * 130 ( µV )无线电干扰( 10kV,1MHz) 50 50 50 ( kV )可见电晕脚/ 帽18/22 18/22 18/22工频电弧试验0.12s/20kA 0.12s/20kA 0.12s/20kA ( kg )绝缘子单片净重 6.7 6.6 6.5LXP-210标准型盘形悬式玻璃绝缘子河间天恒电力通用代号U210B/170 U210B/170 LXP3-210 LXP2-210( mm )公称直径D 280 280 ( mm )结构高度H 170 170 ( mm )公称爬电距离L 400 400 ( mm )联接型式20 20 ( kN )机械破坏负荷210 210 ( kN )逐个拉伸负荷试验105 105 ( kV )工频湿耐受电压45 45 ( kV )雷电冲击耐受电压110 110 ( P.U )冲击击穿电压 2.8 2.8 ( kV )工频击穿电压* 130 * 130 ( µV )无线电干扰( 10kV,1MHz) 50 50 ( kV )可见电晕脚/ 帽18/22 18/22工频电弧试验0.12s/20kA 0.12s/20kA ( kg )绝缘子单片净重7.2 7.3LXP-240标准型盘形悬式玻璃绝缘子河间天恒电力通用代号U240B/170 U240B/170 U240B/170LXP-240 LXP1-240 LXP2-240 ( mm )公称直径D 280 280 280 ( mm )结构高度H 170 155 146 ( mm )公称爬电距离L 400 400 400 ( mm )联接型式20 20 20 ( kN )机械破坏负荷240 240 240 ( kN )逐个拉伸负荷试验120 120 120 ( kV )工频湿耐受电压45 45 45 ( kV )雷电冲击耐受电压110 110 110 ( P.U )冲击击穿电压 2.8 2.8 2.8 ( kV )工频击穿电压* 130 * 130 * 130 ( µV )无线电干扰( 10kV,1MHz) 50 50 50 ( kV )可见电晕脚/ 帽18/22 18/22 18/22工频电弧试验0.12s/20kA 0.12s/20kA 0.12s/20kA ( kg )绝缘子单片净重7.2 7.5 7.6LXP-300 标准型盘形悬式玻璃绝缘子河间天恒电力通用代号U300B/195LXP 3-300 ( mm )公称直径 D 320( mm )结构高度 H 195( mm )公称爬电距离 L 485( mm )联接型式24( kN )机械破坏负荷 300( kN )逐个拉伸负荷试验 150( kV )工频湿耐受电压 50( kV )雷电冲击耐受电压 130( P.U )冲击击穿电压 2.8( kV )工频击穿电压 * 130( µV )无线电干扰 ( 10kV,1MHz)50( kV )可见电18/22晕脚/ 帽工频电弧试0.12s/20kA验( kg )绝缘子10.6单片净重LXP-420标准型盘形悬式玻璃绝缘子河间天恒电力通用代号U420B/205LXP-420( mm )公称直径D 360( mm )结构高度H 205( mm )公称爬电距离L 550( mm )联接型式28( kN )机械破坏负荷420( kN )逐个拉伸负荷试验210( kV )工频湿耐受电压50( kV )雷电冲击耐受电压140( P.U )冲击击穿电压 2.8( kV )工频击穿电压* 130( µV )无线电干扰( 10kV,1MHz) 50( kV )可见电晕脚/ 帽18/22工频电弧试验0.12s/20kA( kg )绝缘子单片净重16。

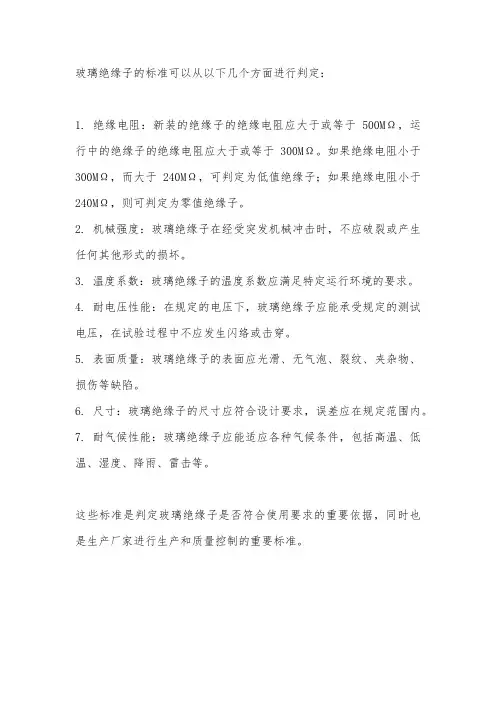

玻璃绝缘子的标准可以从以下几个方面进行判定：
1. 绝缘电阻：新装的绝缘子的绝缘电阻应大于或等于500MΩ，运行中的绝缘子的绝缘电阻应大于或等于300MΩ。

如果绝缘电阻小于300MΩ，而大于240MΩ，可判定为低值绝缘子；如果绝缘电阻小于240MΩ，则可判定为零值绝缘子。

2. 机械强度：玻璃绝缘子在经受突发机械冲击时，不应破裂或产生任何其他形式的损坏。

3. 温度系数：玻璃绝缘子的温度系数应满足特定运行环境的要求。

4. 耐电压性能：在规定的电压下，玻璃绝缘子应能承受规定的测试电压，在试验过程中不应发生闪络或击穿。

5. 表面质量：玻璃绝缘子的表面应光滑、无气泡、裂纹、夹杂物、损伤等缺陷。

6. 尺寸：玻璃绝缘子的尺寸应符合设计要求，误差应在规定范围内。

7. 耐气候性能：玻璃绝缘子应能适应各种气候条件，包括高温、低温、湿度、降雨、雷击等。

这些标准是判定玻璃绝缘子是否符合使用要求的重要依据，同时也是生产厂家进行生产和质量控制的重要标准。

绝缘子型号命名规则绝缘子型号的含义绝缘子型号的含义绝缘颜色标志表型号SC KC KC1 KX EX JK TX正极红红红红红红红负极绿蓝湖蓝黑棕紫白补偿导线型号、代号及命名法表型号规格代号含义辅助代号附加代号SC 配用铂铑10-铂热电偶的补偿型补偿导线KX 配用镍铬-镍硅热电偶的延伸型补偿导线KC 配用镍铬-镍硅热电偶的补偿型补偿导线EX 配用镍铬铜镍热电偶的延伸型补偿导线JX 配用铁-铜镍热电偶的延伸型补偿导线TX 配用铜-铜镍热电偶的延伸型补偿导线-G 一般用-H 耐热用A 精密级B 普通级-V 聚氯乙烯-F 聚四氟乙烯-B 玻璃丝R 多股线芯（单股线芯省略）P 屏蔽0.5 线芯标称截面0.5mm21.0 线芯标称截面1.0mm21.5 线芯标称截面1.5mm22.5 线芯标称截面2.5mm2表示S型热电偶用的补偿型耐热用普通级补偿导线，绝缘层为聚氯乙烯，特征为多股软线和屏蔽型单对线芯标称截面为1.0mm2。

举例：SC-H B-V R P 2×1.0 GB4989-85本安用热电偶补偿导线(缆)(含阻燃型)产品型号含义口口口口口ia配用热电偶型号(二个字母表示) 使用分类和允差等级、GA一般用精密级，GB 一般用普通级线芯股数、多股用R表示，单股可省略线芯截面，mm2 本安用线芯绝缘层、护层着色表补偿导线型号配用热电偶补偿导线合金丝绝缘层着色护层着色正极负极正极负极SC 铂铑10-铂SPC（铜）SNC（铜镍）红绿蓝KC 镍铬-镍硅KPC（铜）KNC（康铜）红蓝蓝KX 镍铬-镍硅KPX（镍铬）KNX（镍硅）红黑蓝EX 镍铬-铜镍EPX（镍铬）ENX（铜镍）红棕蓝JX 铁-铜镍JPX（铁）JNX（铜镍）红紫蓝TX 铁-铜镍TPX（铜）TNX（铜镍）红白蓝注：普通级和精密级本安用补偿导线的区分，用在护层外加标志方法区别：凡是有GA标志者为精密级、GB标志者为普通级。
