悬式钢化玻璃绝缘子型号对照表

标准型盘形悬式玻璃绝缘子通用代号LXY系列FC系列LXP系列公称直径D(mm)结构高度H(mm)单片净重(kg)U70BL LXY1-70 FC70/146 LXP-70 255 146 3.78 U70BS LXY-70 FC70/127 LXP2-70 255 127 3.77 U100BL LXY-100 FC100/146 LXP-100 255 146 4.1 U100BS - FC100/127 LXP2-100 255 127 3.9 U120BL LXY-120 FC120/146 LXP-120 255 146 4.2 U120BS - FC120/127 LXP2-120 255 127 3.9 U160BL - FC160/170 LXP-160 280 170 6.5 U160B LXY3-160 FC160/155 LXP3-160 280 155 6.2 U160BS - FC160/146 LXP4-160 280 146 6 U210B LXY3-210 FC210/170 LXP-210 280 170 6.7 LXY-240 6.8LXY3-300 10.7耐污型悬式玻璃绝缘子通用代号LXHY系列FC系列LXHP系列公称直径D(mm)结构高度H(mm)单片净重(kg)U70BP LXHY4-70 FC7P/146 LXHP4-70 255 146 4.8 U70BLP LXHY5-70 FC70P/146 LXHP5-70 280 146 5.3 U70BP - FC70PL/146 LXHP6-70 320 146 9.2 U100BP/146 - FC10P/146 LXHP3-100 260 146 5.4 U100BLP LXHY4-100 FC100P/146 LXHP4-100 280 146 5.8 U100BP/146H - FC100PL/146 LXHP6-100 320 146 9.2 U120BP - FC12P/146 LXHP3-120 260 146 5.4 U120BP/146 LXHY4-120 FC120P/146 LXHP4-120 280 146 5.5 U120BP - FC120PL/146 LXHP6-120 320 146 9.2 LXHY3-160 7.0LXHY4-160 7.0LXHY5-160 8.8LXHY3-210 9.23 U240BP - - LXHP3-240 320 170 10.2 U240BP - FC240P/170 LXHP4-240 330 170 10.4 U300BP/195 - FC300P/195 LXHP-300 390 195 15 U300BP/195 - - LXHP2-300 340 195 12.5 U300BP/195 LXHY3-300 - LXHP3-300 380 195 14.3空气动力型盘形悬式玻璃绝缘子通用代号LXAY系列FC系列LXAP系列公称直径D(mm)结构高度H(mm)单片净重(kg)U70BP/127M LXAY-70 - - 390 127 6.0 U70BP/146M LXAY1-70 - LXAP-70 390 146 6.0 U100BP/127M - - LXAP-100 380 127 5.2 U100BP/146M LXAY-100 - - 390 146 6.2 U120BP/127M LXAY1-120 - LXAP1-120 380 127 5.3 U120BP/146M LXAY-120 - LXAP-120 390 146 5.3 U160BP/146M LXAY-160 420 146 7.9 U160BP/155M LXAY1-160 420 155 7.9 U210BP/170M LXAY-210 420 170 8.6 U240BP/170M LXAY-240 420 170 8.9 U300BP/195M LXAY-300 450 195 12.1地线型盘形悬式玻璃绝缘子通用代号LXDY系列LXDP系列悬挂方式公称直径D(mm)结构高度H(mm)单片净重(kg)U70C/200 LXDY-70C LXDP-70C 悬垂200 210 4.5 U70CN/200 LXDY-70CV LXDP-70CN 耐张200 210 4.5 U100C/200 LXDY-100C LXDP-100C 悬垂200 210 4.5 U100CN/200 LXDY-100CN LXDP-100CN 耐张200 210 4.5 U120C LXDY-120C 悬垂200 210 4.9 U120CN LXDY-120CN 耐张200 210 4.9球面型盘形悬式玻璃绝缘子LXQY系列机械破坏负额KN不小于公称直径D(mm)结构高度H(mm)单片净重(kg)LXQY-70 70 255 146 4.6 LXQY-100 100 255 146 4.6 LXQY-120 120 255 146 4.7 LXQY1-120 120 255 146 7.7直流型盘形悬式玻璃绝缘子LXZY系列机械破坏负额KN不小于公称直径D(mm)结构高度H(mm)单片净重(kg)LXZY-160 160 320 170 9.6 LXZY-210 210 320 170 10 LXZY-240 240 320 170 10.2 LXZY-300 300 390 195 13.4 LXZY1-300 300 390 195 14.1 LXZY-420 420 360 205 14.6 LXZY-550 550 360 240 18。

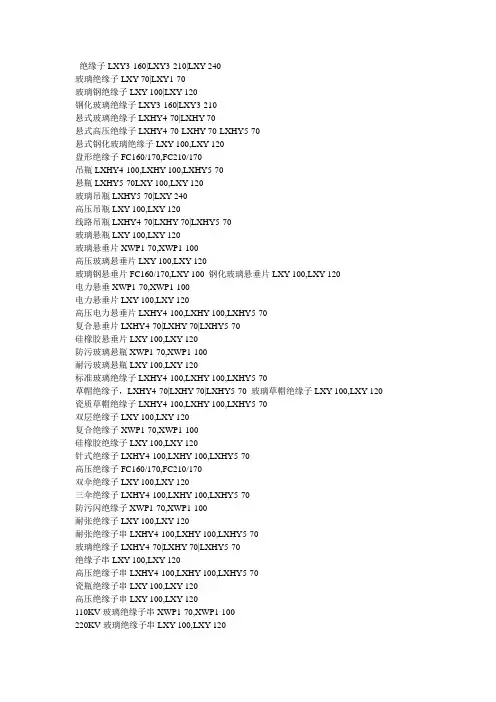

绝缘子LXY3-160|LXY3-210|LXY-240玻璃绝缘子LXY-70|LXY1-70玻璃钢绝缘子LXY-100|LXY-120钢化玻璃绝缘子LXY3-160|LXY3-210悬式玻璃绝缘子LXHY4-70|LXHY-70悬式高压绝缘子LXHY4-70-LXHY-70-LXHY5-70悬式钢化玻璃绝缘子LXY-100,LXY-120盘形绝缘子FC160/170,FC210/170吊瓶LXHY4-100,LXHY-100,LXHY5-70悬瓶LXHY5-70LXY-100,LXY-120玻璃吊瓶LXHY5-70|LXY-240高压吊瓶LXY-100,LXY-120线路吊瓶LXHY4-70|LXHY-70|LXHY5-70玻璃悬瓶LXY-100,LXY-120玻璃悬垂片XWP1-70,XWP1-100高压玻璃悬垂片LXY-100,LXY-120玻璃钢悬垂片FC160/170,LXY-100 钢化玻璃悬垂片LXY-100,LXY-120电力悬垂XWP1-70,XWP1-100电力悬垂片LXY-100,LXY-120高压电力悬垂片LXHY4-100,LXHY-100,LXHY5-70复合悬垂片LXHY4-70|LXHY-70|LXHY5-70硅橡胶悬垂片LXY-100,LXY-120防污玻璃悬瓶XWP1-70,XWP1-100耐污玻璃悬瓶LXY-100,LXY-120标准玻璃绝缘子LXHY4-100,LXHY-100,LXHY5-70草帽绝缘子，LXHY4-70|LXHY-70|LXHY5-70 玻璃草帽绝缘子LXY-100,LXY-120 瓷质草帽绝缘子LXHY4-100,LXHY-100,LXHY5-70双层绝缘子LXY-100,LXY-120复合绝缘子XWP1-70,XWP1-100硅橡胶绝缘子LXY-100,LXY-120针式绝缘子LXHY4-100,LXHY-100,LXHY5-70高压绝缘子FC160/170,FC210/170双伞绝缘子LXY-100,LXY-120三伞绝缘子LXHY4-100,LXHY-100,LXHY5-70防污闪绝缘子XWP1-70,XWP1-100耐张绝缘子LXY-100,LXY-120耐张绝缘子串LXHY4-100,LXHY-100,LXHY5-70玻璃绝缘子LXHY4-70|LXHY-70|LXHY5-70绝缘子串LXY-100,LXY-120高压绝缘子串LXHY4-100,LXHY-100,LXHY5-70瓷瓶绝缘子串LXY-100,LXY-120高压绝缘子串LXY-100,LXY-120110KV玻璃绝缘子串XWP1-70,XWP1-100220KV玻璃绝缘子串LXY-100,LXY-12035KV玻璃绝缘子串FC160/170,FC210/170500KV玻璃绝缘子串LXY-100,LXY-12011万绝缘子串LXHY4-100,LXHY-100,LXHY5-7035万绝缘子串LXHY4-100,LXHY-100,LXHY5-7050绝缘子串LXY-100,LXY-120电站绝缘子XWP1-70,XWP1-100变电站绝缘子LXY-100,LXY-120电站绝缘子串XWP1-70,XWP1-100变电站绝缘子串LXHY4-100,LXHY-100,LXHY5-70 中国绝缘子厂家LXHY4-100,LXHY-100,LXHY5-70 中国玻璃绝缘子厂家LXHY4-70|LXHY-70|LXHY5-70 生产玻璃绝缘子的厂家LXY-100,LXY-120生产绝缘子的厂家LXY-100,LXY-120绝缘子配件XWP1-70,XWP1-100。

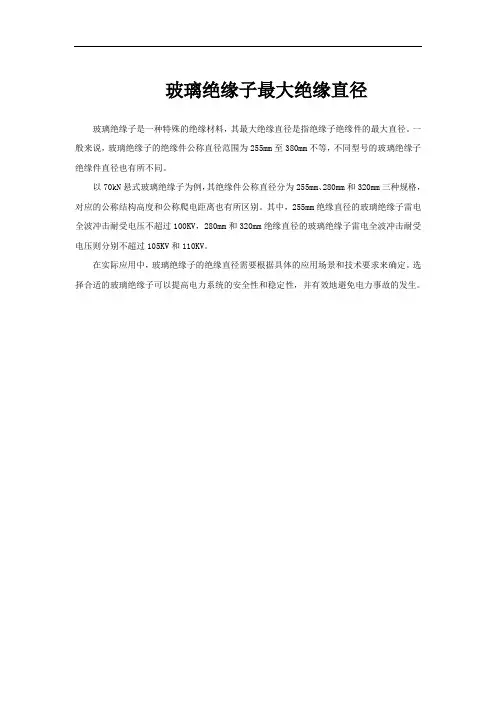

玻璃绝缘子最大绝缘直径
玻璃绝缘子是一种特殊的绝缘材料，其最大绝缘直径是指绝缘子绝缘件的最大直径。

一般来说，玻璃绝缘子的绝缘件公称直径范围为255mm至380mm不等，不同型号的玻璃绝缘子绝缘件直径也有所不同。

以70kN悬式玻璃绝缘子为例，其绝缘件公称直径分为255mm、280mm和320mm三种规格，对应的公称结构高度和公称爬电距离也有所区别。

其中，255mm绝缘直径的玻璃绝缘子雷电全波冲击耐受电压不超过100KV，280mm和320mm绝缘直径的玻璃绝缘子雷电全波冲击耐受电压则分别不超过105KV和110KV。

在实际应用中，玻璃绝缘子的绝缘直径需要根据具体的应用场景和技术要求来确定。

选择合适的玻璃绝缘子可以提高电力系统的安全性和稳定性，并有效地避免电力事故的发生。

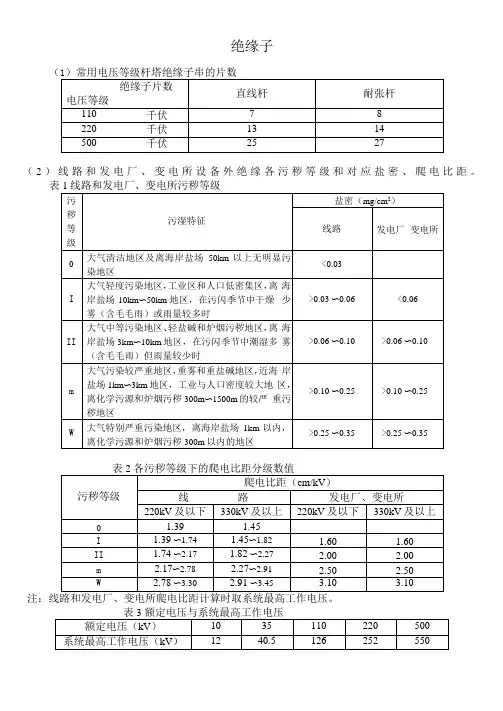

绝缘子（1）常用电压等级杆塔绝缘子串的片数（2）线路和发电厂、变电所设备外绝缘各污秽等级和对应盐密、爬电比距。

表1 线路和发电厂、变电所污秽等级表2 各污秽等级下的爬电比距分级数值注：线路和发电厂、变电所爬电比距计算时取系统最高工作电压。

表3 额定电压与系统最高工作电压（3）常用绝缘子主要数据：表1-1 标准型钢化玻璃绝缘子型号和参数（自贡厂）表1-2 标准型钢化玻璃绝缘子型号和参数（自贡厂）表2-1 耐污型钢化玻璃绝缘子型号和参数（自贡厂）表2-2 耐污型钢化玻璃绝缘子型号和参数（自贡厂）表2-3 耐污型钢化玻璃绝缘子型号和参数（自贡厂）表3 标准型钢化玻璃绝缘子型号和参数（南京厂）4表5 普通型悬式瓷质绝缘子型号参数表6 防(耐)污型悬式瓷质绝缘子型号参数表7-1 JB/T8460-1996标准：棒形悬式复合绝缘子主要尺寸与特性表7-2 MPC国际电工棒形悬式复合绝缘子主要尺寸与特性表7-3 保定厂棒形悬式复合绝缘子技术性能指标注：按部颁标准规定要求，将原复合绝缘子HXS2型号改为FXBW。

复合绝缘子结构示图：图5-1复合绝缘子表示方法：FXB W 3-110/70 （球窝连接不表示）--------- -额定机械拉伸负荷70kN---------- 额定电压110kV--------- - -------- ■设计序号（序号1、2指爬电比距为201n l ii/kV序号3、4指爬电比距为25nlm/kV）- ----------- 大小伞----------------------- --- 高压线路用棒形悬式复合绝缘子。

悬式瓷绝缘子的型号和参数悬式瓷绝缘子是一种常见的电力设备，广泛应用于输电线路和变电站中，用于支撑和绝缘导线，保证电力系统的正常运行。

本文将介绍悬式瓷绝缘子的型号和参数，以帮助读者更好地了解和选择适合自己需求的产品。

悬式瓷绝缘子的型号通常由一串字符和数字组成，其中每个字符和数字都代表着不同的含义。

以下是常见的悬式瓷绝缘子型号及其参数的解释：1. CD型悬式瓷绝缘子：CD型悬式瓷绝缘子是一种常用的型号，适用于额定电压在110kV 及以下的输电线路。

它具有高强度、良好的绝缘性能和耐候性，能够在恶劣的气候条件下长时间稳定运行。

2. CZ型悬式瓷绝缘子：CZ型悬式瓷绝缘子适用于额定电压在220kV及以下的输电线路。

它采用了特殊的材料和结构设计，具有更高的耐电压能力和更好的抗污闪性能，确保了系统的安全运行。

3. FZ型悬式瓷绝缘子：FZ型悬式瓷绝缘子是一种高压型号，适用于额定电压在500kV及以上的输电线路。

它采用了先进的材料和工艺，具有更大的绝缘距离和更高的耐电压能力，可以在高压环境下稳定运行。

悬式瓷绝缘子的参数主要包括额定电压、机械强度和污秽等级。

额定电压是绝缘子能够承受的最大电压，一般由电力系统的额定电压决定。

机械强度是绝缘子在机械负荷下的承载能力，通常以标称的最大拉伸力来表示。

污秽等级是绝缘子在特定环境下的抗污秽能力，主要根据绝缘子表面的闪络距离来确定。

除了以上的型号和参数，悬式瓷绝缘子还有其他一些特殊的设计和功能，以满足不同的应用需求。

例如，一些悬式瓷绝缘子采用了防震设计，可以减轻地震对系统的影响；一些绝缘子具有自清洁功能，能够在雨水冲刷下自动清洁表面污物。

悬式瓷绝缘子是电力系统中不可或缺的重要组成部分，它们的型号和参数直接影响着系统的安全运行和可靠性。

通过了解不同型号和参数的含义，我们可以更好地选择适合自己需求的产品，并确保电力系统的正常运行。

希望本文对读者在选择悬式瓷绝缘子时提供一些帮助和指导。

悬式瓷绝缘子的型号和参数型号：FXBW-35/70参数：1. 额定电压：35kV2. 额定电流：70A3. 耐电弧距离：200mm4. 绝缘子高度：250mm5. 绝缘子直径：150mm6. 绝缘子耐压试验电压：105kV7. 防雷水平：3级8. 跌落强度：不低于6.0kN悬式瓷绝缘子是一种常用于高压输电线路的电力设备，用于支撑导线，同时起到绝缘和固定导线的作用。

本文将对FXBW-35/70型号的悬式瓷绝缘子进行详细介绍。

FXBW-35/70型号的悬式瓷绝缘子的额定电压为35kV，额定电流为70A。

这意味着该型号的绝缘子适用于35kV电压等级的输电线路，能够承受最高70A的电流负荷。

该型号的绝缘子具有较高的耐电弧距离，达到了200mm。

耐电弧距离是指在绝缘子表面形成的电弧能够跨越的最大距离。

这种设计可以有效防止电弧放电对绝缘子造成损坏，提高了绝缘子的使用寿命。

继续，FXBW-35/70型号的悬式瓷绝缘子的绝缘子高度为250mm，直径为150mm。

绝缘子的高度和直径决定了绝缘子的机械强度和绝缘性能。

该型号的绝缘子在满足电气性能要求的同时，也具有较高的机械强度，能够承受一定的外部载荷。

FXBW-35/70型号的悬式瓷绝缘子还通过了105kV的耐压试验，确保了其在额定电压下的绝缘性能。

同时，该型号的绝缘子防雷水平达到了3级，能够有效抵御雷击对输电线路的影响。

FXBW-35/70型号的悬式瓷绝缘子具有较高的跌落强度，不低于6.0kN。

跌落强度是指绝缘子在受到外部冲击时能够承受的最大力量。

通过提高跌落强度，可以有效减少绝缘子的损坏率，提高输电线路的可靠性。

FXBW-35/70型号的悬式瓷绝缘子是一种适用于35kV电压等级的高压输电线路的关键设备。

其具有较高的耐电弧距离、机械强度和绝缘性能，能够有效保障输电线路的安全稳定运行。

该型号的绝缘子通过了多项测试和验证，具有可靠的性能和优秀的品质。

在实际应用中，用户可根据具体的电压等级和电流负荷要求选择合适的型号和参数的悬式瓷绝缘子，以确保电力系统的可靠供电。

悬式玻璃绝缘子技术参数LXP-70标准型盘形悬式玻璃绝缘子河间天恒电力通用代号U70B/140 U70B/146 U70B/127 LXP3-70 LXP1-70 LXP2-70( mm )公称直径D 255 255 255 ( mm )结构高度H 140 146 127 ( mm )公称爬电距离L 320 320 320 ( mm )联接型式16 16 16 ( kN )机械破坏负荷70 70 70 ( kN )逐个拉伸负荷试验35 35 35 ( kV )工频湿耐受电压40 40 40 ( kV )雷电冲击耐受电压100 100 100 ( P.U )冲击击穿电压 2.8 2.8 2.8 ( kV )工频击穿电压130 130 130 ( µV )无线电干扰( 10kV,1MHz) 50 50 50 ( kV )可见电晕脚/ 帽18/22 18/22 18/22工频电弧试验0.12s/20kA 0.12s/20kA 0.12s/20kA ( kg )绝缘子单片净重 3.6 3.6 3.5LXP-100标准型盘形悬式玻璃绝缘子河间天恒电力通用代号U100B/146 U100B/127LXP-100 LXP2-100 ( mm )公称直径D 255 255 ( mm )结构高度H 146 127 ( mm )公称爬电距离L 320 320 ( mm )联接型式16 16 ( kN )机械破坏负荷100 100 ( kN )逐个拉伸负荷试验50 50 ( kV )工频湿耐受电压40 40 ( kV )雷电冲击耐受电压100 100 ( P.U )冲击击穿电压 2.8 2.8 ( kV )工频击穿电压130 130 ( µV )无线电干扰( 10kV,1MHz) 50 50 ( kV )可见电晕脚/ 帽18/22 18/22工频电弧试验0.12s/20kA 0.12s/20kA ( kg )绝缘子单片净重 4 4LXP-120标准型盘形悬式玻璃绝缘子河间天恒电力通用代号U120B/146 U120B/127 LXP-120 LXP2-120( mm )公称直径D 255 255 ( mm )结构高度H 146 127 ( mm )公称爬电距离L 320 320 ( mm )联接型式16 16 ( kN )机械破坏负荷120 120 ( kN )逐个拉伸负荷试验60 60 ( kV )工频湿耐受电压40 40 ( kV )雷电冲击耐受电压100 100 ( P.U )冲击击穿电压 2.8 2.8 ( kV )工频击穿电压130 130 ( µV )无线电干扰( 10kV,1MHz) 50 50 ( kV )可见电晕脚/ 帽18/22 18/22工频电弧试验0.12s/20kA 0.12s/20kA ( kg )绝缘子单片净重 4 4LXP-160标准型盘形悬式玻璃绝缘子河间天恒电力通用代号U160B/170 U160B/155 U160B/146 LXP-160 LXP3-160 LXP4-160( mm )公称直径D 280 280 280 ( mm )结构高度H 170 155 146 ( mm )公称爬电距离L 400 400 400 ( mm )联接型式20 20 20 ( kN )机械破坏负荷160 160 160 ( kN )逐个拉伸负荷试验80 80 80 ( kV )工频湿耐受电压45 45 45 ( kV )雷电冲击耐受电压110 110 110 ( P.U )冲击击穿电压 2.8 2.8 2.8 ( kV )工频击穿电压* 130 * 130 * 130 ( µV )无线电干扰( 10kV,1MHz) 50 50 50 ( kV )可见电晕脚/ 帽18/22 18/22 18/22工频电弧试验0.12s/20kA 0.12s/20kA 0.12s/20kA ( kg )绝缘子单片净重 6.7 6.6 6.5LXP-210标准型盘形悬式玻璃绝缘子河间天恒电力通用代号U210B/170 U210B/170 LXP3-210 LXP2-210( mm )公称直径D 280 280 ( mm )结构高度H 170 170 ( mm )公称爬电距离L 400 400 ( mm )联接型式20 20 ( kN )机械破坏负荷210 210 ( kN )逐个拉伸负荷试验105 105 ( kV )工频湿耐受电压45 45 ( kV )雷电冲击耐受电压110 110 ( P.U )冲击击穿电压 2.8 2.8 ( kV )工频击穿电压* 130 * 130 ( µV )无线电干扰( 10kV,1MHz) 50 50 ( kV )可见电晕脚/ 帽18/22 18/22工频电弧试验0.12s/20kA 0.12s/20kA ( kg )绝缘子单片净重7.2 7.3LXP-240标准型盘形悬式玻璃绝缘子河间天恒电力通用代号U240B/170 U240B/170 U240B/170LXP-240 LXP1-240 LXP2-240 ( mm )公称直径D 280 280 280 ( mm )结构高度H 170 155 146 ( mm )公称爬电距离L 400 400 400 ( mm )联接型式20 20 20 ( kN )机械破坏负荷240 240 240 ( kN )逐个拉伸负荷试验120 120 120 ( kV )工频湿耐受电压45 45 45 ( kV )雷电冲击耐受电压110 110 110 ( P.U )冲击击穿电压 2.8 2.8 2.8 ( kV )工频击穿电压* 130 * 130 * 130 ( µV )无线电干扰( 10kV,1MHz) 50 50 50 ( kV )可见电晕脚/ 帽18/22 18/22 18/22工频电弧试验0.12s/20kA 0.12s/20kA 0.12s/20kA ( kg )绝缘子单片净重7.2 7.5 7.6LXP-300 标准型盘形悬式玻璃绝缘子河间天恒电力通用代号U300B/195LXP 3-300 ( mm )公称直径 D 320( mm )结构高度 H 195( mm )公称爬电距离 L 485( mm )联接型式24( kN )机械破坏负荷 300( kN )逐个拉伸负荷试验 150( kV )工频湿耐受电压 50( kV )雷电冲击耐受电压 130( P.U )冲击击穿电压 2.8( kV )工频击穿电压 * 130( µV )无线电干扰 ( 10kV,1MHz)50( kV )可见电18/22晕脚/ 帽工频电弧试0.12s/20kA验( kg )绝缘子10.6单片净重LXP-420标准型盘形悬式玻璃绝缘子河间天恒电力通用代号U420B/205LXP-420( mm )公称直径D 360( mm )结构高度H 205( mm )公称爬电距离L 550( mm )联接型式28( kN )机械破坏负荷420( kN )逐个拉伸负荷试验210( kV )工频湿耐受电压50( kV )雷电冲击耐受电压140( P.U )冲击击穿电压 2.8( kV )工频击穿电压* 130( µV )无线电干扰( 10kV,1MHz) 50( kV )可见电晕脚/ 帽18/22工频电弧试验0.12s/20kA( kg )绝缘子单片净重16。

绝缘子（2）线路和发电厂、变电所设备外绝缘各污秽等级和对应盐密、爬电比距。

（3）常用绝缘子主要数据：35 FXBW2-500/300 3 500 300 24 4450±50 4000 12000 2250 1300 78036 FXBW3-500/300 3 500 300 24 4030±50 3600 13750 2050 1300 78037 FXBW4-500/300 3 500 300 24 4450±50 4000 13750 2250 1300 780表7-3 保定厂棒形悬式复合绝缘子技术性能指标产品型号额定电压(kV)额定机械拉伸负荷(kN)最小电弧距离(mm)结构高度(mm)爬电距离(mm)雷电全波冲击试验电压(kV)操作冲击湿试验电压(kV)1min工频湿试验电压(kV)端部附件耐受50%闪络耐受50%闪络耐受50%闪络联接标记markFXBW-35/70 35 70 470 680 770 ≥230 ＞260 / / ≥120 ＞160 16 FXBW-66/70 66 70 730 940 1452 ≥410 ＞440 / / ≥200 ＞250 16 FXBW-110/70 110 70 1030 1240 2420 ≥550 ＞580 / / ≥270 ＞340 16 FXBW-110/100 110 100 1010 1240 2420 ≥550 ＞580 / / ≥270 ＞340 16 FXBW-110/120 110 120 1010 1240 2420 ≥550 ＞580 / / ≥270 ＞340 16 FXBW-110/160 110 160 1000 1290 2420 ≥550 ＞580 / / ≥270 ＞340 20 FXBW-220/100 220 100 1910 2150 4840 ≥1000 ＞1175 / / ≥560 ＞650 16 FXBW-220/120 220 120 1910 2150 4840 ≥1000 ＞1175 / / ≥560 ＞650 16 FXBW-220/160 220 160 1900 2210 4840 ≥1000 ＞1175 / / ≥560 ＞650 20 FXBW-500/100 500 100 4110 4360 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 16 FXBW-500/120 500 120 4100 4360 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 16 FXBW-500/160 500 160 4050 4360 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 20 FXBW-500/180 500 180 **** **** 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 20 FXBW-500/210 500 210 4050 4360 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 20 FXBW-500/240 500 240 4320 4680 9450 ≥2050 ＞2550 ＞1240 ＞1675 ≥740 ＞1550 24 FXBW -500/300 500 300 4320 4680 9450 ≥2050 ＞2550 ＞1240 ＞1675 ≥740 ＞1550 24 注：按部颁标准规定要求，将原复合绝缘子HXS2型号改为FXBW。

u400b玻璃绝缘子参数U400B玻璃绝缘子的参数如下：
1. 公称直径D（mm）：255
2. 结构高度H（mm）：146
3. 公称爬电距离L（mm）：320
4. 连接标记（mm）：16
5. 额定机械破坏负荷（kN）：70
6. 逐个拉伸负荷试验（kN）：35
7. 工频干耐受电压（kV）：70
8. 工频湿耐受电压（kV）：40
9. 雷电冲击耐受电压（kV）：100
10. 冲击过电压击穿耐受电压（）：
11. 最小工频击穿耐受电压（kV）：130
12. 无线电干扰10kV；1MHz（µV）：≤50
13. 可见电晕电压（脚/帽）（kV）：18/22
14. 工频电弧试验：/20kA
15. 绝缘子单片重量（kg）：\~
这些参数是针对型号为U70B/146、U80B/146、U100B/146、
U120B/146的绝缘子。

请注意，这些参数可能会因不同型号而有所差异，具体参数应参考产品说明书或制造商提供的信息。

悬式复合绝缘子型号的区分
主要是两端连接金具的不同，H表示是单耳、Q表示是杵座、U表示是双耳
1. 悬式绝缘子
1.1 类型：结构见图1～图4。

图1、图3：为非双重绝缘悬式绝缘子。

图2、图4：为双重绝缘悬式绝缘子，该型绝缘子配套提供双重绝缘跳线卡箍。

图1 FQX-25/120HHG（FQX-25/160HHG）
图2 FQXS-25/120HHG（FQXS-25/160HHG）
图3 FQX-25/120QHG（FQX-25/160QHG）
图4 FQXS-25/120QHG（FQXS-25/160QHG）
1.3 复合悬式绝缘子主要技术性能及规格满足TB/T 3068－2002《电气化铁道接触网用棒形悬式复合绝缘子》的技术要求。

绝缘子端部金属附件的材料不低于ZG310—570。

表面按JB/T 8177—1999规定进行热浸镀锌，锌层厚度不小于80μm。

1.4 主要机电性能：。

悬式复合绝缘子型号的区分
主要是两端连接金具的不同，H表示是单耳、Q表示是杵座、U表示是双耳
1. 悬式绝缘子
1.1 类型：结构见图1～图4。

图1、图3：为非双重绝缘悬式绝缘子。

图2、图4：为双重绝缘悬式绝缘子，该型绝缘子配套提供双重绝缘跳线卡箍。

图1 FQX-25/120HHG（FQX-25/160HHG）
图2 FQXS-25/120HHG（FQXS-25/160HHG）
图3 FQX-25/120QHG（FQX-25/160QHG）
图4 FQXS-25/120QHG（FQXS-25/160QHG）
1.3 复合悬式绝缘子主要技术性能及规格满足TB/T 3068－2002《电气化铁道接触网用棒形悬式复合绝缘子》的技术要求。

绝缘子端部金属附件的材料不低于ZG310—570。

表面按JB/T 8177—1999规定进行热浸镀锌，锌层厚度不小于80μm。

1.4 主要机电性能：。
