同轴电缆传输距离与规格型号

同轴电缆参数同轴电缆是一种常用的传输信号的电缆，它由内导体、绝缘层、外导体和保护层组成。

同轴电缆的参数包括电气参数和物理参数两个方面。

一、电气参数1. 电阻：同轴电缆的电阻是指单位长度内电流通过时所消耗的功率。

电阻与电缆的材料、截面积和长度有关，一般用欧姆/米来表示。

2. 电容：同轴电缆的电容是指单位长度内两个导体之间的电压差引起的电荷变化。

电容与电缆的结构和材料有关，一般用法拉德/米来表示。

3. 电感：同轴电缆的电感是指单位长度内电流变化引起的电压变化。

电感与电缆的结构和材料有关，一般用亨利/米来表示。

4. 传输速度：同轴电缆传输速度是指信号在电缆中传播的速度。

传输速度与电缆的介质特性有关，一般用米/秒来表示。

5. 带宽：同轴电缆的带宽是指电缆能够传输的频率范围。

带宽与电缆的结构和特性有关，一般用赫兹来表示。

二、物理参数1. 外径：同轴电缆的外径是指电缆的最大外围尺寸。

外径与电缆的结构和规格有关，一般用毫米或英寸来表示。

2. 内径：同轴电缆的内径是指内导体与绝缘层之间的距离。

内径与电缆的结构和规格有关，一般用毫米或英寸来表示。

3. 绝缘层厚度：同轴电缆的绝缘层厚度是指绝缘层的厚度。

绝缘层厚度与电缆的结构和规格有关，一般用毫米或英寸来表示。

4. 外层护套：同轴电缆的外层护套是指保护电缆的外部层。

外层护套可以是金属或非金属材料，一般用聚氯乙烯（PVC）或聚乙烯（PE）等材料制成。

5. 阻燃性能：同轴电缆的阻燃性能是指电缆在火灾发生时的阻燃能力。

阻燃性能与电缆的材料有关，一般用阻燃等级来表示，如阻燃等级为B1级、B2级等。

同轴电缆的参数对于信号传输和电缆选择都有重要的影响。

在实际应用中，根据不同的传输需求和环境条件，选择合适的同轴电缆参数可以更好地满足信号传输的要求。

因此，了解和理解同轴电缆的参数对于工程师和用户来说是非常重要的。

常⽤同轴电缆的主要参数型号和含义：　 国产通信电缆的型号采⽤拼⾳字母和阿拉伯数字组成，他的排列次序和含义如下：　分类⽤途导体绝缘体内护层特征外护层派⽣1234567　选⽤同轴电缆时，要选⽤频率特性好、电缆衰减⼩、传输稳定、防⽔性能好的电缆。

国内⽣产的同轴电缆可分为实芯和藕芯两种。

芯线⼀般⽤铜线，外导体有铝管和铜⽹加铝箔。

绝缘外套分为单护套和双护套两种。

国产同轴电缆型号统⼀标准的格式如下：　电缆型号标准特性阻抗芯线绝缘外经结构序号国产同轴电缆的同⼀型号和含义：　分类代号绝缘材料护套材料派⽣特征符号含义符号含义符号含义符号含义S 通轴射频电缆Y 聚⼄烯V 聚氯⼄烯P 屏蔽SE 对称射频电缆W 稳定聚⼄烯Y 聚⼄烯Z 综合SJ 强⼒射频电缆F 氟塑料F 氟塑料 SG ⾼压射频电缆X 橡⽪B 玻璃丝编制侵硅有机漆ST 特性射频电缆I 聚⼄烯空⽓绝缘H橡⽪ SS 电视电缆D稳定聚⼄烯空⽓绝缘M棉纱编织 例如：SYV-75-3-1型电缆表⽰同轴射频电缆，⽤聚⼄烯绝缘，⽤聚氯⼄烯做护套，特性阻抗为75Ω，芯线绝缘外经为3mm ，结构序号为1。

常⽤同轴电缆型号的规格和主要参数：　电缆型号绝缘形式芯线外经mm 绝缘外经mm 电缆外经mm 特性阻抗Ω衰减常数（dB/100m)30(MHz)200(MHz)800(MHz)SYKV-75-5藕芯式 1.10 4.77.375±3 4.11122SYKV-75-9藕芯式 1.909.012.475±2.5 2.4612SYKV-75-12藕芯式 2.6011.515.075±2.5 1.6 4.510SSYKV-75-5藕芯式 1.00 4.87.375±3 4.211.523SSYKV-75-9藕芯式 1.909.013.075±3 2.1 5.111SIOV-75-5藕芯式 1.13 5.07.475±3 3.58.517SIZV-75-5⽵节式1.20 5.07.375±3 4.51122SYDV-75-9⽵节式2.209.011.475±3 1.7 4.59.2⽵节式3.0011.514.475±21.23.47.1⽵节式 3.0011.514.475±2 1.2 3.47.1 SYDV-75-12SDVC-75-5藕芯式 1.00 4.8 6.875±3410.822.5 SDVC-75-7藕芯式 1.607.310.075±2.5 2.67.115.2 SDVC-75-9藕芯式 2.009.012.075±2.5 2.1 5.712.5 SDVC-75-12藕芯式 2.6011.514.475±2.5 1.7 4.510。

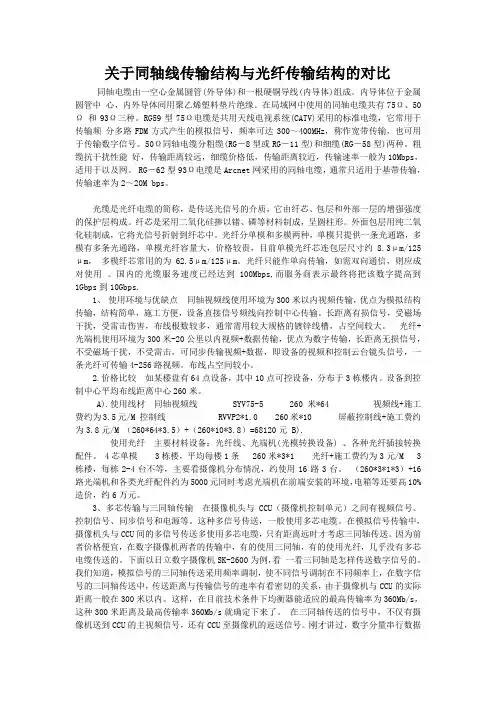

关于同轴线传输结构与光纤传输结构的对比同轴电缆由一空心金属圆管(外导体)和一根硬铜导线(内导体)组成。

内导体位于金属圆管中心，内外导体间用聚乙烯塑料垫片绝缘。

在局域网中使用的同轴电缆共有75Ω、50Ω和93Ω三种。

RG59型75Ω电缆是共用天线电视系统(CATV)采用的标准电缆，它常用于传输频分多路FDM方式产生的模拟信号，频率可达300～400MHz，称作宽带传输，也可用于传输数字信号。

50Ω同轴电缆分粗缆(RG－8型或RG－11型)和细缆(RG－58型)两种。

粗缆抗干扰性能好，传输距离较远，细缆价格低，传输距离较近，传输速率一般为10Mbps，适用于以及网。

RG－62型93Ω电缆是Arcnet网采用的同轴电缆，通常只适用于基带传输，传输速率为2～20M bps。

光缆是光纤电缆的简称，是传送光信号的介质，它由纤芯、包层和外部一层的增强强度的保护层构成。

纤芯是采用二氧化硅掺以锗、磷等材料制成，呈圆柱形。

外面包层用纯二氧化硅制成，它将光信号折射到纤芯中。

光纤分单模和多模两种，单模只提供一条光通路，多模有多条光通路，单模光纤容量大，价格较贵，目前单模光纤芯连包层尺寸约8.3μm/125μm，多模纤芯常用的为62.5μm/125μm。

光纤只能作单向传输，如需双向通信，则应成对使用。

国内的光缆服务速度已经达到100Mbps,而服务商表示最终将把该数字提高到1Gbps到10Gbps.1、使用环境与优缺点同轴视频线使用环境为300米以内视频传输，优点为模拟结构传输，结构简单，施工方便，设备直接信号频线向控制中心传输。

长距离有损信号，受磁场干扰，受雷击伤害，布线根数较多，通常需用较大规格的镀锌线槽，占空间较大。

光纤+光端机使用环境为300米-20公里以内视频+数据传输，优点为数字传输，长距离无损信号，不受磁场干扰，不受雷击，可同步传输视频+数据，即设备的视频和控制云台镜头信号，一条光纤可传输4-256路视频。

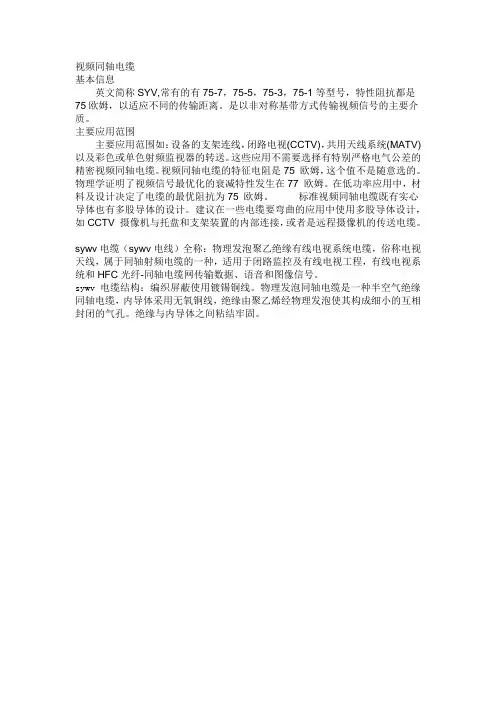

视频同轴电缆
基本信息
英文简称SYV,常有的有75-7，75-5，75-3，75-1等型号，特性阻抗都是75欧姆，以适应不同的传输距离。

是以非对称基带方式传输视频信号的主要介质。

主要应用范围
主要应用范围如：设备的支架连线，闭路电视(CCTV)，共用天线系统(MATV) 以及彩色或单色射频监视器的转送。

这些应用不需要选择有特别严格电气公差的精密视频同轴电缆。

视频同轴电缆的特征电阻是75 欧姆，这个值不是随意选的。

物理学证明了视频信号最优化的衰减特性发生在77 欧姆。

在低功率应用中，材料及设计决定了电缆的最优阻抗为75 欧姆。

标准视频同轴电缆既有实心导体也有多股导体的设计。

建议在一些电缆要弯曲的应用中使用多股导体设计，如CCTV 摄像机与托盘和支架装置的内部连接，或者是远程摄像机的传送电缆。

sywv电缆（sywv电线）全称：物理发泡聚乙绝缘有线电视系统电缆，俗称电视天线，属于同轴射频电缆的一种，适用于闭路监控及有线电视工程，有线电视系统和HFC光纤-同轴电缆网传输数据、语音和图像信号。

sywv电缆结构：编织屏蔽使用镀锡铜线。

物理发泡同轴电缆是一种半空气绝缘同轴电缆，内导体采用无氧铜线，绝缘由聚乙烯经物理发泡使其构成细小的互相封闭的气孔。

绝缘与内导体之间粘结牢固。

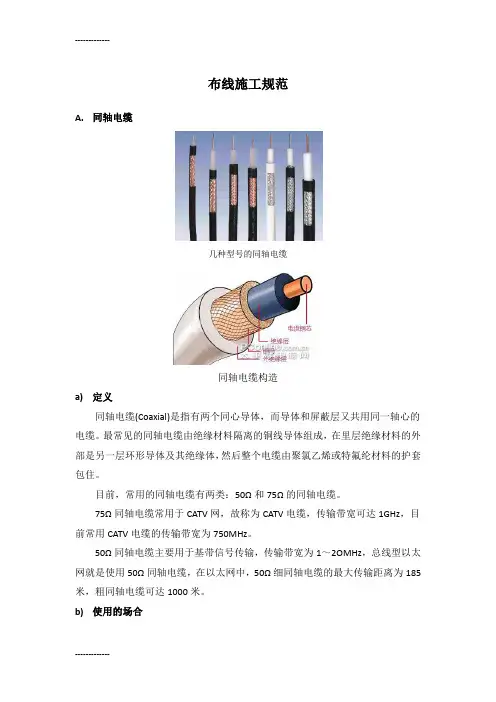

布线施工规范A.同轴电缆几种型号的同轴电缆同轴电缆构造a)定义同轴电缆(Coaxial)是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。

最常见的同轴电缆由绝缘材料隔离的铜线导体组成，在里层绝缘材料的外部是另一层环形导体及其绝缘体，然后整个电缆由聚氯乙烯或特氟纶材料的护套包住。

目前，常用的同轴电缆有两类：50Ω和75Ω的同轴电缆。

75Ω同轴电缆常用于CATV网，故称为CATV电缆，传输带宽可达1GHz，目前常用CATV电缆的传输带宽为750MHz。

50Ω同轴电缆主要用于基带信号传输，传输带宽为1～2OMHz，总线型以太网就是使用50Ω同轴电缆，在以太网中，50Ω细同轴电缆的最大传输距离为185米，粗同轴电缆可达1000米。

b)使用的场合我们使用的是50Ω的同轴电缆，根据传输距离不同，选择不同粗细的型号。

本系统需要同轴电缆通讯的部位为：参考站是GPS双频天线到X60M主机；监测站是GPS双频天线到“一机多天线”自动切换器、“一机多天线”自动切换器到X60M主机。

对于参考站部分，主机离天线比较近，所以只需要采用2米标准配置的GPS 天线电缆即可，对于“一机多天线”自动切换器到X60M主机也是同样道理，但是监测站部分GPS双频天线到“一机多天线”自动切换器由于受到点的分布关系，所以同轴电缆的具体长度要根据实际情况决定，选用什么样的同轴电缆要根据实际的长度来决定，详细参数请参照设备选型。

另外、监测站部分的同轴电缆的接头必须进行现场焊接。

注：采用“一机多天线”的部分：几根GPS天线分别与天线切换装置连接，天线切换装置再通过一根很短的GPS电缆和接收机连接。

在一个机柜中，几个距离很近的观测墩通过天线切换装置共用一个接收机，同轴电缆的长度不超过200米，如果超过200米，系统不仅要选用标准最高的电缆，同时还要增加放大器。

建议同轴电缆最长不要超过300米。

虽然采用“一机多天线”在一定的程度上可以降低成本，但当同轴电缆太长成本又会增加，同时接受卫星的效果也会比较差。

10M 以太网（标准以太网）100M 以太网（快速以太网）1000M 以太网（千兆以太网）10000M以太网（万兆以太网）10M以太网接口:802.3线缆10Base-T 双绞线，作为物理传输介质100m10Base5 粗，同轴电缆作为物理传输介质500m10Base2 细，同轴电缆作为物理传输介质200m10BaseF 光纤，作为物理传输介质2000m3类双绞线4类双绞线5类双绞线超5类双绞线6类双绞线100M以太网接口:快速以太网由IEEE 802.3u标准定义100Base-T 3类线，传输距离最多100米100Base-T4 3类线，传输距离最多100米100Base-TX 5类以上双绞线,传输距离最多100米，100Mbps全双工100Base-FX 单模光纤，传输距离可达10公里，100Mbps全双工100Base-F 多模光纤，传输距离最多2000米，100Mbps全双工1000M以太网接口:IEEE 802.3z和802.3ab1000Base-T 5类以上UTP双绞线，传输距离最多100米1000Base-F 多模光纤，传输距离最多500米，全双工单模光纤，传输距离最多2-3公里，全双工1000Base-SX 单模模块，只能使用多模光纤，62.5um传输275m，50um传输550m1000Base-LX 多模模块，单模、多模光纤都可使用，主要使用光纤有62.5um、50um、9um，多模550m，单模3km1000Base-CX 150欧姆STP双绞线，适用于交换机之间的连接，传输速率1.25Gbps，使用DB9接头或HSSDC接头，最大25m1000Base-ZX cisco标准，普通单模光纤70km，premium 单模式光纤或者色散位移单模光纤链接跨度达100 km10000M以太网接口:IEEE 802.3ae和802.3ak10GBaseCX4 4对同轴电缆，传输距离15米10GBase-S 多模光纤，50/62.5um光纤，使用波长为850nm，传输距离300米10GBase-L 单模光纤，50/62.5um光纤，使用波长为1310nm，传输距离10km10GBase-E 单模光纤，9um光纤，使用波长为1550nm，传输距离40kmV.24：用途（WAN,AUX,CONSOLE）RS-232 12V可工作在同步、异步两种模式下同步：传输速率115200bps异步：传输速率64000bps（路由器端）DB50----------DB25（外接设备端）波特率：9600 30米.115200 10米V.35：用途（控制信号RS-232 12V，数据与时钟V.35 0.5V）工作在同步模式传输速率2048000bps（路由器端）DB50----------DB34（外接设备端）DB34：DTE端为34针头（粗）；DCE端为34针孔波特率：2400 1250米4800 625米9600 312米.204800 30米ISDN 两种接口BRI和PRI 参考设备（H6060 NT1+、ISDN卡）BRI 基本速率，电信向普通用户提供的是此接口，采用双绞线，速率：BRI是2B+D 则其数据数率为128+16=144kbps2个B通道（每个64K）用于传输话音、数据（一路电话只一个B通道）；1个D通道（16K）用于传输信令U口，使用两芯的RJ-11或者RJ-45连接器（电话线口）；S/T口，使用四芯的RJ-45连接器（网口，数字口）PRI 基群速率，用于大量数据传输，如PBX、LAN等，速率：PRI是30B+2D 数据数率为30*64+2*64=2048kbps在H3C R系列路由器上以CE1/PRI接口形式出现CE1/PRI接口CE1端为DB15针头，PRI端分为75欧姆非平衡同轴电缆的BNC头，接网络120欧姆平衡屏蔽双绞线RJ45头，接网络光纤接头：FCL圆、ST圆、SC方、LC方、MT-RJ方。

射频同轴电缆型号说明及常见型号电缆的简要参数一、RF常用极细同轴线电缆分类近年来，随着科技的发展，目前以手机、笔记本电脑为代表的消费类电子产品和通讯、医疗、军事类电子产品微型化发展趋势加快，性能要求不断提高，这些产品内传输各种频率信号的带状电缆、柔性电路板等传统布线原件迅速被传输速率高、频率宽且抗电磁干扰强的极细同轴线电缆取代。

以下为大家介绍一下RF常用极细同轴线电缆分类，具体如下：(一)RF同轴线按阻抗一般分为50欧和75欧两种1.阻抗50欧母同轴线一般用于RF射频领域，常见的有RG-316、RG-178、RG-174、RG-58等。

2.阻抗75欧同轴线一般常用于有线电视等视频传输系統，常见的有RG-179，RG-59等。

(二)RF同轴线，按软、硬度可分为软性电缆和半刚性电缆1.软线电缆例如RG-178、RG-174等2.半刚性电缆如RG-401、SFT-50-2-1等(三)同轴线常用的型号及分类方法1.日本关西标准制造的物理发泡系列：一般线材规格命名为1.5D-FB、1.5D-2V、3C-2V等。

2.美国军标（MIL-C-17）RG系列：以RG-178为例，RG是美国军用标准MIL-C-17对同轴射频电缆总称，178则只是序列编号而已，不同的数字代表有不同的线缆材质、特性阻抗、电性及机械性能要求等等，涉及范围较广。

3.依照美国TIMES公司LMR标准制造的低损耗物理发泡同轴电缆SRF系列：一般线材命名为SRF-LMR-100等等。

4.依据国标GB14864或行标SJ1132-77中同轴射频电缆系列：以SYV-75-2-1为例，SYV是国标GB14864、行标SJ1132-77中同轴射频电缆的型号总称，绝缘介质都是聚乙烯（PE）。

SYV中S---同轴射频电缆，Y---聚乙烯，V---聚氯乙烯。

75代表抗阻性，后面的2代表它的绝缘外径（2mm左右），最后的1是表示导体规格：“-1”是代表导体结构序号为单股，“-2”是代表导体结构序号为多股。

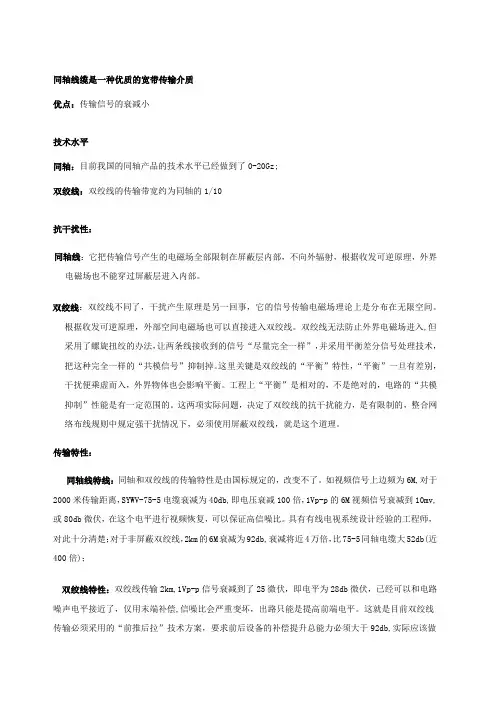

同轴线缆是一种优质的宽带传输介质优点：传输信号的衰减小技术水平同轴：目前我国的同轴产品的技术水平已经做到了0-20Gz;双绞线：双绞线的传输带宽约为同轴的1/10抗干扰性：同轴线：它把传输信号产生的电磁场全部限制在屏蔽层内部，不向外辐射，根据收发可逆原理，外界电磁场也不能穿过屏蔽层进入内部。

双绞线：双绞线不同了，干扰产生原理是另一回事，它的信号传输电磁场理论上是分布在无限空间。

根据收发可逆原理，外部空间电磁场也可以直接进入双绞线。

双绞线无法防止外界电磁场进入,但采用了螺旋扭绞的办法，让两条线接收到的信号“尽量完全一样”，并采用平衡差分信号处理技术，把这种完全一样的“共模信号”抑制掉。

这里关键是双绞线的“平衡”特性，“平衡”一旦有差别，干扰便乘虚而入，外界物体也会影响平衡。

工程上“平衡”是相对的，不是绝对的，电路的“共模抑制”性能是有一定范围的。

这两项实际问题，决定了双绞线的抗干扰能力，是有限制的，整合网络布线规则中规定强干扰情况下，必须使用屏蔽双绞线，就是这个道理。

传输特性：同轴线特线：同轴和双绞线的传输特性是由国标规定的，改变不了。

如视频信号上边频为6M,对于2000米传输距离，SYWV-75-5电缆衰减为40db,即电压衰减100倍，1Vp-p的6M视频信号衰减到10mv,或80db微伏，在这个电平进行视频恢复，可以保证高信噪比。

具有有线电视系统设计经验的工程师，对此十分清楚；对于非屏蔽双绞线，2km的6M衰减为92db,衰减将近4万倍，比75-5同轴电缆大52db(近400倍)；双绞线特性：双绞线传输2km,1Vp-p信号衰减到了25微伏，即电平为28db微伏，已经可以和电路噪声电平接近了，仅用末端补偿,信噪比会严重变坏，出路只能是提高前端电平。

这就是目前双绞线传输必须采用的“前推后拉”技术方案，要求前后设备的补偿提升总能力必须大于92db,实际应该做到100db。

需要注意的还有，前端大信号放大提升电路本身产生的固有噪声，要比末端小信号电路产生的固有噪声大很多，系统信噪比变坏的更快，有人提出双绞线传输设备接力的中继级数可以做得很多（比同轴多很多），这纯属想象，理论上和实践上都是讲不通的;结论：比较同轴和双绞线传输系统时，有两个要点必须抓住：一是比较两种线传输特性的区别，二是看传输设备的水平和性能。

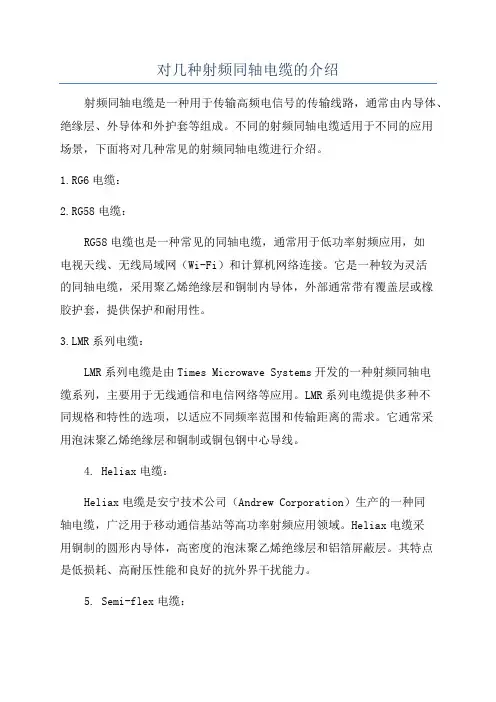

对几种射频同轴电缆的介绍
射频同轴电缆是一种用于传输高频电信号的传输线路，通常由内导体、绝缘层、外导体和外护套等组成。

不同的射频同轴电缆适用于不同的应用
场景，下面将对几种常见的射频同轴电缆进行介绍。

1.RG6电缆：
2.RG58电缆：
RG58电缆也是一种常见的同轴电缆，通常用于低功率射频应用，如
电视天线、无线局域网（Wi-Fi）和计算机网络连接。

它是一种较为灵活
的同轴电缆，采用聚乙烯绝缘层和铜制内导体，外部通常带有覆盖层或橡
胶护套，提供保护和耐用性。

3.LMR系列电缆：
LMR系列电缆是由Times Microwave Systems开发的一种射频同轴电
缆系列，主要用于无线通信和电信网络等应用。

LMR系列电缆提供多种不
同规格和特性的选项，以适应不同频率范围和传输距离的需求。

它通常采
用泡沫聚乙烯绝缘层和铜制或铜包钢中心导线。

4. Heliax电缆：
Heliax电缆是安宁技术公司（Andrew Corporation）生产的一种同
轴电缆，广泛用于移动通信基站等高功率射频应用领域。

Heliax电缆采
用铜制的圆形内导体，高密度的泡沫聚乙烯绝缘层和铝箔屏蔽层。

其特点
是低损耗、高耐压性能和良好的抗外界干扰能力。

5. Semi-flex电缆：
以上介绍的只是几种常见的射频同轴电缆，每种电缆都有其独特的特性和适用范围。

在选择电缆时，需根据所需的频率范围、传输距离、功率要求和安装环境等因素进行综合考虑。

同轴电缆用途或规格说明
同轴电缆是一种用于传输高频信号的电缆，由内导体、绝缘层、外导体和保护层组成。

其用途广泛，常用于电视信号、有线电视、计算机网络和雷达等领域。

同轴电缆规格说明主要包括以下方面：
1. 阻抗：同轴电缆常见的阻抗有50欧姆和75欧姆，选择不同阻抗的同轴电缆取决于应用场景和要求。

2. 衰减：同轴电缆的衰减是指信号在传输过程中的损耗，一般情况下，衰减越小，信号传输就越远、越清晰。

3. 屏蔽效果：同轴电缆的绝缘层和外导体可有效屏蔽干扰信号，保证信号传输的稳定性和可靠性。

4. 规格：同轴电缆的规格包括内导体和外径的尺寸、绝缘层和外导体的材料、屏蔽层类型和结构等。

总的来说，选择适合应用场景的同轴电缆是保证高频信号传输稳定和可靠的关键。

射频同轴电缆的技术参数一、工程常用同轴电缆类型及性能：1）SYV75-3、5、7、9…，75欧姆,聚乙烯绝缘实心同轴电缆。

近些年有人把它称为“视频电缆”；2）SYWV75-3、5、7、9…75欧姆,物理发泡聚乙烯绝缘同轴电缆。

有人把它称为“射频电缆”；3）基本性能：l SYV物理结构是100%聚乙烯绝缘；SYWV 是发泡率占70-80%的物理发泡聚乙烯绝缘电缆；l 由于介电损耗原因，SYV实心电缆衰减明显要大于SYWV物理发泡电缆；在常用工程电缆中，目前物理发泡电缆仍然是传输性能最好价格最低的电缆，在视频、射频、微波各个波段都是这样的。

厂家给出的测试数据也说明了这一点；l 同轴电缆都可以在直流、射频、微波波段应用。

按照“射频”/“视频”来区分电缆，不仅依据不足，还容易产生误导：似乎视频传输必须或只能选择实心电缆（选择衰减大的，价格高的？）；从工程应用角度看，还是按“实芯”和“发泡”电缆来区分类型更实用一些；l 高编（128）与低编（64）电缆特性的区别：eie实验室实验研究表明，在200KHz以下频段，高编电缆屏蔽层的“低电阻”起主要作用，所以低频传输衰减小于低编电缆。

但在200-300KHz以上的视频、射频、微波波段，由于“高频趋肤效应”起主要作用，高编电缆已失去“低电阻”优势，所以高频衰减两种电缆基本是相同的。

二、了解同轴电缆的视频传输特性——“衰减频率特性”同轴电缆厂家，一般只给出几十到几百兆赫的几个射频点的衰减数据，都还没有提供视频频段的详细数据和特性；eie实验室对典型的SYWV75-5、7/64编电缆进行了研究测试，结果如下图一：同轴传输特性基本特点：1. 电缆越细，衰减越大：如75-7电缆1000米的衰减，与75-5电缆600多米衰减大致相当，或者说1000米的75-7电缆传输效果与75-5电缆600多米电缆传输效果大致相当；2. 电缆越长，衰减越大：如75-5电缆750米，6M频率衰减的“分贝数”，为1000米衰减“分贝数”的75%，即15db；2000米（1000+1000）衰减为20+20=40db,其他各频率点的计算方法一样。

同轴电缆参数指标一、同轴电缆- 概述同轴电缆同轴电缆（COAXIAL CABLE）内外由相互绝缘的同轴心导体构成的电缆：内导体为铜线，外导体为铜管或网。

电磁场封闭在内外导体之间，故辐射损耗小，受外界干扰影响小。

常用于传送多路电话和电视。

同轴电缆的得名与它的结构相关。

同轴电缆也是局域网中较常见的传输介质之一。

它用来传递信息的一对导体是按照一层圆筒式的外导体套在内导体（一根细芯）外面，两个导体间用绝缘材料互相隔离的结构制选的，外层导体和中心轴芯线的圆心在同一个轴心上，所以叫做同轴电缆，同轴电缆之所以设计成这样，也是为了防止外部电磁波干扰异常信号的传递。

同轴电缆根据其直径大小可以分为：粗同轴电缆与细同轴电缆。

粗缆适用于比较大型的局部网络，它的标准距离长，可靠性高，由于安装时不需要切断电缆，因此可以根据需要灵活调整计算机的入网位置，但粗缆网络必须安装收发器电缆，安装难度大，所以总体造价高。

相反，细缆安装则比较简单，造价低，但由于安装过程要切断电缆，两头须装上基本网络连接头（BNC），然后接在T型连接器两端，所以当接头多时容易产生不良的隐患，这是运行中的以太网所发生的较常见故障之一。

无论是粗缆还是细缆均为总线拓扑结构，即一根缆上接多部机器，这种拓扑适用于机器密集的环境，但是当一触点发生故障时，故障会串联影响到整根缆上的所有机器。

故障的诊断和修复都很麻烦，因此，将逐步被非屏蔽双绞线或光缆取代。

同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信，而其缺点也是显而易见的：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间；二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输；较后就是成本高，而所有这些缺点正是双绞线能克服的，因此在现在的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。

同轴电缆分为细缆-58和粗缆-11两种。

细缆的直径为0.26厘米，较大传输距离185米，使用时与50Ω终端电阻、T型连接器BNC接头与网卡相连，线材价格和连接头成本都比较便宜，而且不需要购置集线器等设备，十分适合架设终端设备较为集中的小型以太网络。

TJG 厂内教育训练记录表日期：2016-03-16 时间2016-03-16 地点办公三楼会议室内容双绞线、光纤主讲人张君内容摘要：一、双绞线1.每一对双绞线由绞合在一起的相互绝缘的两根铜线组成，每根铜线的直径大约1mm。

2.分类2.1屏蔽双绞线抗干扰性好，性能高，用于远程中继线时，最大距离可以达到十几公里。

但成本也较高，所以一直没有广泛使用。

2.2非屏蔽双绞线非屏蔽双绞线的传输距离一般为100米由于它较好的性能价格比，目前被广泛使用。

有1、2、3、4、5五类，常用的是3类线和5类线，5类线既可支持100Mbps的快速以太网连接，又可支持到150Mbps的ATM数据传输，是连接桌面设备的首选传输介质。

3.特点及应用地理范围：成本较低；易受环境中电信号的干扰；100米左右二、同轴电缆1.同轴电缆由同轴的内外两个导体组成，内导体是一根金属线，外导体是一根圆柱形的套管，一般是细金属线编制成的网状结构，内外导体之间有绝缘层。

2.分类2.1基带同轴电缆的最大优点是抗干扰性强，而且支持多点连接。

缺点是物理可靠性不好，在公用机房、教学楼等人员嘈杂的地方，极易出现故障，而且一点发生故障，整段局域网都无法通信，所以基本已被非屏蔽双绞线所取代。

2.2宽带同轴电缆主要用于高带宽数据通信，支持多路复用。

3.特点及应用地理范围：成本适中；抗干扰能力较好；细缆小于800米粗缆小于2500米TJG 厂内教育训练记录表日期：2016-03-16 时间2016-03-16 地点办公三楼会议室内容双绞线、光纤主讲人张君三、光缆1.光纤即光导纤维。

利用光导纤维作为光的传输介质，以光波为信号载体的光纤通信。

光纤传输介质有室外光缆和室内光纤之分。

2分类：2.1.单模光纤指光纤做得极细，接近光波波长，光信号只能与光纤轴成单个可辨角度传输。

单模光纤成本较高，但性能很好，在几十公里内能以几千兆bps的速率传输数据。

2.2多模光纤的纤芯比单模的粗，光信号与光纤轴成多个可辨角度传输。

布线施工规范A.同轴电缆几种型号的同轴电缆同轴电缆构造a)定义同轴电缆(Coaxial)是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。

最常见的同轴电缆由绝缘材料隔离的铜线导体组成，在里层绝缘材料的外部是另一层环形导体及其绝缘体，然后整个电缆由聚氯乙烯或特氟纶材料的护套包住。

目前，常用的同轴电缆有两类：50Ω和75Ω的同轴电缆。

75Ω同轴电缆常用于CATV网，故称为CATV电缆，传输带宽可达1GHz，目前常用CATV电缆的传输带宽为750MHz。

50Ω同轴电缆主要用于基带信号传输，传输带宽为1～2OMHz，总线型以太网就是使用50Ω同轴电缆，在以太网中，50Ω细同轴电缆的最大传输距离为185米，粗同轴电缆可达1000米。

b)使用的场合我们使用的是50Ω的同轴电缆，根据传输距离不同，选择不同粗细的型号。

本系统需要同轴电缆通讯的部位为：参考站是GPS双频天线到X60M 主机；监测站是GPS双频天线到“一机多天线”自动切换器、“一机多天线”自动切换器到X60M主机。

对于参考站部分，主机离天线比较近，所以只需要采用2米标准配置的GPS天线电缆即可，对于“一机多天线”自动切换器到X60M主机也是同样道理，但是监测站部分GPS双频天线到“一机多天线”自动切换器由于受到点的分布关系，所以同轴电缆的具体长度要根据实际情况决定，选用什么样的同轴电缆要根据实际的长度来决定，详细参数请参照设备选型。

另外、监测站部分的同轴电缆的接头必须进行现场焊接。

注：采用“一机多天线”的部分：几根GPS天线分别与天线切换装置连接，天线切换装置再通过一根很短的GPS电缆和接收机连接。

在一个机柜中，几个距离很近的观测墩通过天线切换装置共用一个接收机，同轴电缆的长度不超过200米，如果超过200米，系统不仅要选用标准最高的电缆，同时还要增加放大器。

建议同轴电缆最长不要超过300米。

虽然采用“一机多天线”在一定的程度上可以降低成本，但当同轴电缆太长成本又会增加，同时接受卫星的效果也会比较差。

常用同轴电缆的主要技术参数-2国产同轴电缆的同一型号和含义分类代号绝缘材料护套材料派生特征符号含义符号含义符号含义符号含义S通轴射频电缆Y聚乙烯V聚氯乙烯P屏蔽SE对称射频电缆W稳定聚乙烯Y聚乙烯Z综合SJ强力射频电缆F氟塑料F氟塑料SG高压射频电缆X橡皮B玻璃丝编制侵硅有机漆ST特性射频电缆I聚乙烯空气绝缘H橡皮SS电视电缆D稳定聚乙烯空气绝缘M棉纱编织例如：SYV-75-3-1型电缆表示同轴射频电缆，用聚乙烯绝缘，用聚氯乙烯做护套，特性阻抗为75Ω，芯线绝缘外经为3mm，结构序号为1。

常用同轴电缆型号的规格和主要参数电缆型号绝缘形式芯线外经mm 绝缘外经mm 电缆外经mm 特性阻抗Ω衰减常数（dB/100m)30(MHz) 200(MHz) 800(MHz) SYKV-75-5藕芯式 1.10 4.7 7.3 75±3 4.1 11 22 SYKV-75-9藕芯式 1.90 9.0 12.4 75±2.5 2.4 6 12 SYKV-75-12藕芯式 2.60 11.5 15.0 75±2.5 1.6 4.5 10 SSYKV-75-5藕芯式 1.00 4.8 7.3 75±3 4.2 11.5 23 SSYKV-75-9藕芯式 1.90 9.0 13.0 75±3 2.1 5.1 11 SIOV-75-5藕芯式 1.13 5.0 7.4 75±3 3.5 8.5 17 SIZV-75-5竹节式 1.20 5.0 7.3 75±3 4.5 11 22 SYDV-75-9竹节式 2.20 9.0 11.4 75±3 1.7 4.5 9.2 SYDV-75-12竹节式 3.00 11.5 14.4 75±2 1.2 3.4 7.1 SDVC-75-5藕芯式 1.00 4.8 6.8 75±3 4 10.8 22.5 SDVC-75-7藕芯式 1.60 7.3 10.0 75±2.5 2.6 7.1 15.2 SDVC-75-9藕芯式 2.00 9.0 12.0 75±2.5 2.1 5.7 12.5 SDVC-75-12藕芯式 2.60 11.5 14.4 75±2.5 1.7 4.5 10同轴电缆型号从左至右的字母分别代表电缆由内至外的材质，具体此问题试解如下：S--射频Y--聚乙烯绝缘W--编镀锡铜网L--氩弧焊铝管V--聚氯乙烯护套75--阻抗75欧姆9--线径9MM 这样看sywly-75-9比sywv-75-9多了一层铝管和外绝缘层（没有护套？），屏蔽能力应该比后者更好。
