同轴电缆 技术要求
同轴电缆是一种常见的传输线，用于传输高频信号，如射频信号、视频信号等。
以下是同轴电缆的技术要求：
1. 阻抗匹配：同轴电缆的阻抗应该与连接器、放大器等设备的输入/输出阻抗匹配，以避免信号反射和失真。
2. 衰减：同轴电缆的衰减应该尽可能小，以保证信号的传输质量。
3. 屏蔽：同轴电缆应该有良好的屏蔽性能，以避免外部干扰对信号的影响。
4. 绝缘：同轴电缆的绝缘层应该具有足够的绝缘性能，以避免信号泄漏。
5. 弯曲半径：同轴电缆的弯曲半径应该尽可能大，以避免信号损失和电缆损坏。
6. 温度范围：同轴电缆的工作温度应该在一定的范围内，以保证其工作稳定性。
7. 阻燃性：同轴电缆应该具有一定的阻燃性，以避免火灾危险。
不同类型的同轴电缆可能有不同的技术要求，具体的技术要求可以参考相关的行业标准或企业标准。

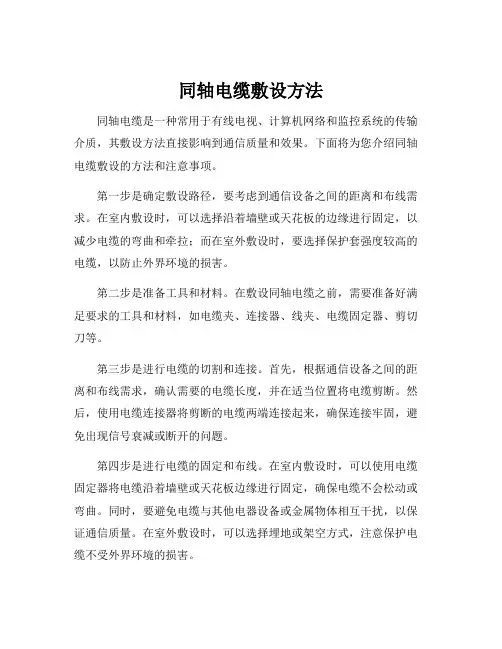

同轴电缆敷设方法同轴电缆是一种常用于有线电视、计算机网络和监控系统的传输介质，其敷设方法直接影响到通信质量和效果。
下面将为您介绍同轴电缆敷设的方法和注意事项。
第一步是确定敷设路径，要考虑到通信设备之间的距离和布线需求。
在室内敷设时，可以选择沿着墙壁或天花板的边缘进行固定，以减少电缆的弯曲和牵拉；而在室外敷设时，要选择保护套强度较高的电缆，以防止外界环境的损害。
第二步是准备工具和材料。
在敷设同轴电缆之前，需要准备好满足要求的工具和材料，如电缆夹、连接器、线夹、电缆固定器、剪切刀等。
第三步是进行电缆的切割和连接。
首先，根据通信设备之间的距离和布线需求，确认需要的电缆长度，并在适当位置将电缆剪断。
然后，使用电缆连接器将剪断的电缆两端连接起来，确保连接牢固，避免出现信号衰减或断开的问题。
第四步是进行电缆的固定和布线。
在室内敷设时，可以使用电缆固定器将电缆沿着墙壁或天花板边缘进行固定，确保电缆不会松动或弯曲。
同时，要避免电缆与其他电器设备或金属物体相互干扰，以保证通信质量。
在室外敷设时，可以选择埋地或架空方式，注意保护电缆不受外界环境的损害。
最后一步是进行测试和调试。
在完成电缆敷设后，要进行测试和调试，确保通信质量和效果达到预期。
可以使用专业的测试仪器，如信号发生器和频谱分析仪，对电缆进行信号传输和干扰检测，及时排除故障和问题。
除了以上步骤，还有一些注意事项需要被关注。
首先，要选择符合通信需求的合适电缆类型，如RG-6、RG-11等。
其次，要避免电缆过长或过短，以免引起信号衰减或过载。
同时，要避免电缆的弯曲和挤压，以确保信号传输的稳定性和可靠性。
同轴电缆的敷设是一个技术活，需要具备一定的专业知识和技能。
如果没有经验或能力进行电缆敷设，建议咨询专业人士或技术支持，以确保敷设过程和效果符合要求。
通过以上方法和注意事项，我们可以正确、高效地敷设同轴电缆，保证通信质量和效果，满足各种应用需求。
希望以上内容对您有所帮助，祝您敷设顺利！。
同轴电缆原理
同轴电缆是一种常用的传输信号的电缆，它由内部导体、绝缘层、外部导体和外皮组成。
其原理是利用内部导体和外部导体之间的电场作用来传输信号。
内部导体是中心的金属线，通常是铜或铝制成。
它负责传输信号，因此需要具有良好的导电性能。
绝缘层包裹在内部导体周围，以防止信号泄露或干扰。
常用的绝缘材料包括聚乙烯、聚氯乙烯等。
外部导体是由金属网或铜箔制成的，它包裹在绝缘层之外，与内部导体相互隔离。
这种设计使得同轴电缆可以有效地抵御干扰和噪声。
最后一层就是外皮了，它通常由塑料或橡胶制成，主要作用是保护电缆不受损坏。
当信号通过同轴电缆时，它会被加入到内部导体中，并在绝缘层中传递。
由于内部导体和外部导体之间存在着电场作用力，在信号传输过程中会产生一个感应电流，这个感应电流会在外部导体中形成一个反向的电场，从而形成一个与信号相反的信号，这就是所谓的干扰。
为了抵御干扰，同轴电缆通常采用两种方法。
一种是采用屏蔽层来隔
离内部导体和外部导体之间的电场；另一种是采用绝缘层来减少内部
导体和外部导体之间的电场。
总之，同轴电缆利用内部导体和外部导体之间的电场作用来传输信号，并通过绝缘层和屏蔽层来减少干扰。
它具有传输距离远、抗干扰性强
等优点，在通讯、广播、电视等领域得到了广泛应用。

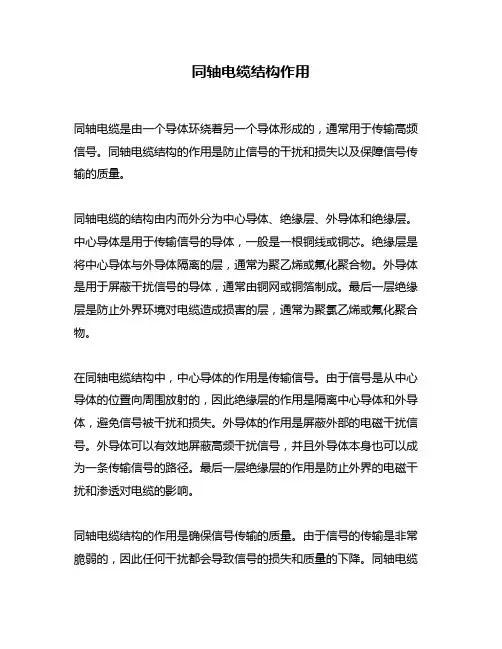

同轴电缆结构作用
同轴电缆是由一个导体环绕着另一个导体形成的，通常用于传输高频信号。
同轴电缆结构的作用是防止信号的干扰和损失以及保障信号传输的质量。
同轴电缆的结构由内而外分为中心导体、绝缘层、外导体和绝缘层。
中心导体是用于传输信号的导体，一般是一根铜线或铜芯。
绝缘层是将中心导体与外导体隔离的层，通常为聚乙烯或氟化聚合物。
外导体是用于屏蔽干扰信号的导体，通常由铜网或铜箔制成。
最后一层绝缘层是防止外界环境对电缆造成损害的层，通常为聚氯乙烯或氟化聚合物。
在同轴电缆结构中，中心导体的作用是传输信号。
由于信号是从中心导体的位置向周围放射的，因此绝缘层的作用是隔离中心导体和外导体，避免信号被干扰和损失。
外导体的作用是屏蔽外部的电磁干扰信号。
外导体可以有效地屏蔽高频干扰信号，并且外导体本身也可以成为一条传输信号的路径。
最后一层绝缘层的作用是防止外界的电磁干扰和渗透对电缆的影响。
同轴电缆结构的作用是确保信号传输的质量。
由于信号的传输是非常脆弱的，因此任何干扰都会导致信号的损失和质量的下降。
同轴电缆
的结构能够有效地屏蔽干扰信号，从而保障信号的质量和完整性。
同轴电缆也广泛应用于广播、电视、互联网和移动通信网络等领域，以确保无线信号传输的高质量和稳定性。
同轴电缆结构的作用在现代通讯领域中变得越来越重要。
总之，同轴电缆结构的作用是防止信号干扰和损失，保障信号传输的质量和稳定性。
同轴电缆的考究设计和结构保证它能够在各种恶劣的环境中高效传输信号，为现代通讯网络的发展做出了巨大的贡献。
同轴电缆原理
同轴电缆是一种常用的传输信号的电缆，由两个同轴的导体构成，内部的导体称为中心导体，外部的导体称为外层导体。
中心导体和外层导体之间以及两者之间的空隙被绝缘材料填充，以防止信号的损耗和干扰。
同轴电缆的原理是基于电磁场的相互作用。
当信号通过中心导体传输时，产生的电流在两个导体之间形成一个电场。
这个电场会引起外层导体中的电流，同时外层导体也会形成一个相反方向的磁场。
这种相互作用的结果是信号在电缆中以电磁波的形式传播。
由于外层导体的存在，同轴电缆具有良好的屏蔽效果，可以抵抗来自外界的干扰信号。
同时，绝缘材料的使用可以减少信号的衰减和失真。
这些特性使得同轴电缆在传输高频信号时更加稳定和可靠。
同轴电缆适用于各种通信和数据传输领域，如有线电视、计算机网络和广播等。
它可以传输宽带信号，并且能够在长距离传输中保持较低的信号损耗。
然而，同轴电缆也有一些限制，其中一个是传输带宽的限制。
由于电磁场的产生和传播，同轴电缆在传输高频信号时存在限制，无法传输超过一定频率的信号。
此外，同轴电缆在长距离传输中也存在信号衰减的问题，需要使用信号放大器进行补偿。
传输介质的分类和特征传输介质是指用于传输信息的物质或设备，其分类可以根据不同的特征进行划分。
下面将介绍传输介质的常见分类和特征。
一、根据物理性质分类：1.有线传输介质：有线传输介质是指需要物理线缆来传输信号和数据的介质。
常见的有线传输介质有以下几种：（2）同轴电缆：同轴电缆是指由中心导体、绝缘层、屏蔽层和外部绝缘层构成的一种电缆。
常用于电视、广播等传输。
（3）光纤：光纤是一种由纯净的玻璃或塑料制成的用于传输光信号的介质。
由于其具有高速、大容量和抗干扰性等特点，常用于长距离的高速数据传输。
2.无线传输介质：无线传输介质是指通过电磁波在空气中传输信号和数据的介质。
常见的无线传输介质有以下几种：（1）无线电波：无线电波是通过调制电磁波的频率、振幅和相位等特性来传输信息的一种无线传输介质。
广泛应用于无线电通信、广播、雷达等领域。
（2）红外线：红外线是指波长较长但仍能被人眼所感知的一种电磁辐射。
常用于遥控器、红外传输等领域。
（3）微波：微波是一种具有较高频率和较短波长的电磁波，常用于无线局域网、雷达、卫星通信等。
二、根据传输方式分类：1.广播传输介质：广播传输介质是指通过广播频道统一发送信号和数据，由接收设备接收。
常见的广播传输介质有无线电波、卫星信号等。
2.点对点传输介质：点对点传输介质是指在两个终端间建立专用通信线路，通过该线路直接传输信号和数据。
常见的点对点传输介质有双绞线、光纤等。
三、根据传输速率分类：2.中速传输介质：中速传输介质指传输速率适中的介质。
常用于局域网、广播电视等领域，如双绞线、同轴电缆等。
3.高速传输介质：高速传输介质指传输速率较高的介质。
常用于对数据传输速率要求较高、距离较远的场景，如光纤、微波等。
四、根据传输距离分类：1.近距离传输介质：近距离传输介质指传输距离较短的介质。
常用于局域网、家庭网络等小范围内的通信，如双绞线、红外线等。
2.远距离传输介质：远距离传输介质指传输距离较远的介质。

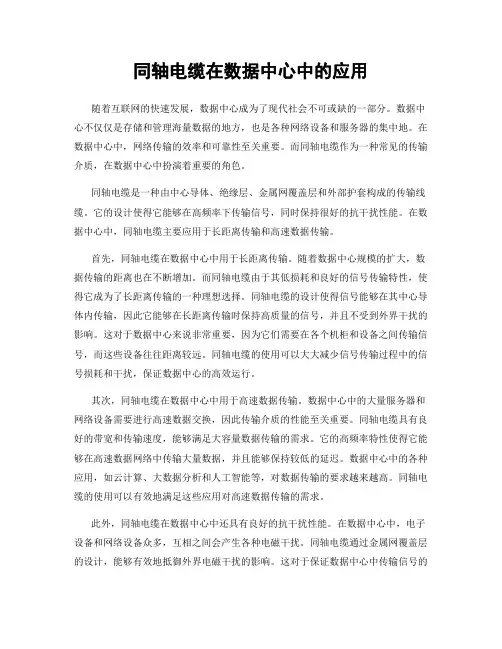

同轴电缆在数据中心中的应用随着互联网的快速发展，数据中心成为了现代社会不可或缺的一部分。
数据中心不仅仅是存储和管理海量数据的地方，也是各种网络设备和服务器的集中地。
在数据中心中，网络传输的效率和可靠性至关重要。
而同轴电缆作为一种常见的传输介质，在数据中心中扮演着重要的角色。
同轴电缆是一种由中心导体、绝缘层、金属网覆盖层和外部护套构成的传输线缆。
它的设计使得它能够在高频率下传输信号，同时保持很好的抗干扰性能。
在数据中心中，同轴电缆主要应用于长距离传输和高速数据传输。
首先，同轴电缆在数据中心中用于长距离传输。
随着数据中心规模的扩大，数据传输的距离也在不断增加。
而同轴电缆由于其低损耗和良好的信号传输特性，使得它成为了长距离传输的一种理想选择。
同轴电缆的设计使得信号能够在其中心导体内传输，因此它能够在长距离传输时保持高质量的信号，并且不受到外界干扰的影响。
这对于数据中心来说非常重要，因为它们需要在各个机柜和设备之间传输信号，而这些设备往往距离较远。
同轴电缆的使用可以大大减少信号传输过程中的信号损耗和干扰，保证数据中心的高效运行。
其次，同轴电缆在数据中心中用于高速数据传输。
数据中心中的大量服务器和网络设备需要进行高速数据交换，因此传输介质的性能至关重要。
同轴电缆具有良好的带宽和传输速度，能够满足大容量数据传输的需求。
它的高频率特性使得它能够在高速数据网络中传输大量数据，并且能够保持较低的延迟。
数据中心中的各种应用，如云计算、大数据分析和人工智能等，对数据传输的要求越来越高。
同轴电缆的使用可以有效地满足这些应用对高速数据传输的需求。
此外，同轴电缆在数据中心中还具有良好的抗干扰性能。
在数据中心中，电子设备和网络设备众多，互相之间会产生各种电磁干扰。
同轴电缆通过金属网覆盖层的设计，能够有效地抵御外界电磁干扰的影响。
这对于保证数据中心中传输信号的稳定性非常重要，可以避免数据传输中断或者信号质量下降的情况发生。
同轴电缆的抗干扰性能使得数据中心能够更加稳定地运行，提高数据交换的可靠性。

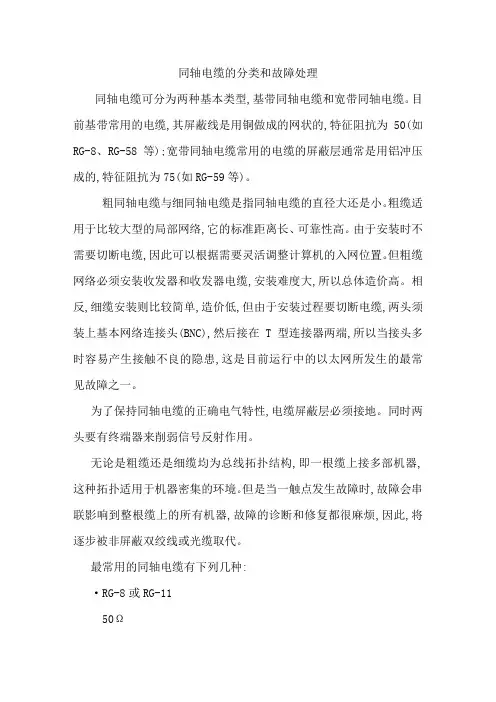

同轴电缆的分类和故障处理同轴电缆可分为两种基本类型,基带同轴电缆和宽带同轴电缆。
目前基带常用的电缆,其屏蔽线是用铜做成的网状的,特征阻抗为50(如RG-8、RG-58等);宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的,特征阻抗为75(如RG-59等)。
粗同轴电缆与细同轴电缆是指同轴电缆的直径大还是小。
粗缆适用于比较大型的局部网络,它的标准距离长、可靠性高。
由于安装时不需要切断电缆,因此可以根据需要灵活调整计算机的入网位置。
但粗缆网络必须安装收发器和收发器电缆,安装难度大,所以总体造价高。
相反,细缆安装则比较简单,造价低,但由于安装过程要切断电缆,两头须装上基本网络连接头(BNC),然后接在T型连接器两端,所以当接头多时容易产生接触不良的隐患,这是目前运行中的以太网所发生的最常见故障之一。
为了保持同轴电缆的正确电气特性,电缆屏蔽层必须接地。
同时两头要有终端器来削弱信号反射作用。
无论是粗缆还是细缆均为总线拓扑结构,即一根缆上接多部机器,这种拓扑适用于机器密集的环境。
但是当一触点发生故障时,故障会串联影响到整根缆上的所有机器,故障的诊断和修复都很麻烦,因此,将逐步被非屏蔽双绞线或光缆取代。
最常用的同轴电缆有下列几种:·RG-8或RG-1150Ω·RG-5850Ω·RG-5975Ω·RG-6293Ω计算机网络一般选用RG-8以太网粗缆和RG-58以太网细缆。
RG-59 用于电视系统。
RG-62 用于ARCnet网络和IBM3270网络。
BNC网络维修思路BNC网络传输距离比双绞线传输距离长很多，布线简单。
BNC网络的一个接点是由一个T型连接器组成，两边各连接同轴电缆，如果该接点是最后的一个点，那么要连接上一个50终极电阻。
由于BNC网络都是串联的，当一个接点出问题后，整个网络就会出问题。
检查就比较麻烦，并且没有一个好的维修思路，就很难查出问题所在。
笔者最近就碰到一个BNC网络故障，在2幢大楼之间需要联网，考虑到距离的问题，所以使用了同轴电缆。

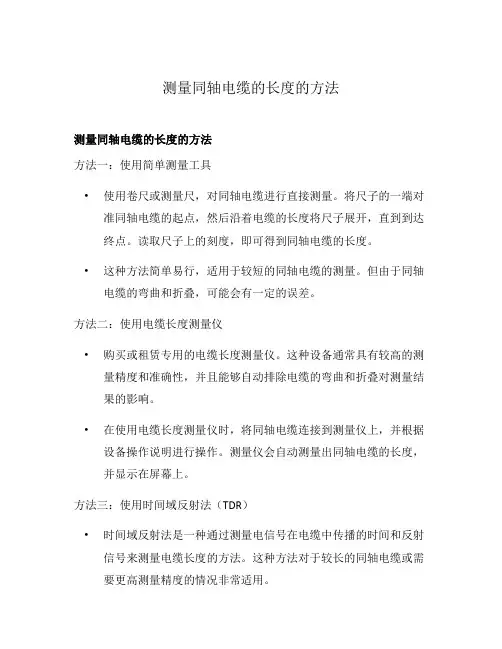

测量同轴电缆的长度的方法测量同轴电缆的长度的方法方法一：使用简单测量工具•使用卷尺或测量尺，对同轴电缆进行直接测量。
将尺子的一端对准同轴电缆的起点，然后沿着电缆的长度将尺子展开，直到到达终点。
读取尺子上的刻度，即可得到同轴电缆的长度。
•这种方法简单易行，适用于较短的同轴电缆的测量。
但由于同轴电缆的弯曲和折叠，可能会有一定的误差。
方法二：使用电缆长度测量仪•购买或租赁专用的电缆长度测量仪。
这种设备通常具有较高的测量精度和准确性，并且能够自动排除电缆的弯曲和折叠对测量结果的影响。
•在使用电缆长度测量仪时，将同轴电缆连接到测量仪上，并根据设备操作说明进行操作。
测量仪会自动测量出同轴电缆的长度，并显示在屏幕上。
方法三：使用时间域反射法（TDR）•时间域反射法是一种通过测量电信号在电缆中传播的时间和反射信号来测量电缆长度的方法。
这种方法对于较长的同轴电缆或需要更高测量精度的情况非常适用。
•使用时间域反射仪（TDR）进行测量。
将同轴电缆连接到TDR上，根据设备操作说明进行测量。
TDR将发送一个脉冲信号到同轴电缆上，然后测量反射信号的时间和强度，通过计算可以得出电缆的长度。
方法四：使用回波法•使用回波法测量同轴电缆的长度。
该方法使用信号源和示波器进行测量。
•将信号源连接到同轴电缆的一个端口，并连接示波器到同轴电缆的另一个端口。
信号源将发送一个信号到同轴电缆上，信号经过一段时间后会从电缆的末端反射回来。
通过测量信号的往返时间，并结合信号在电缆中传播的速度，可以计算出同轴电缆的长度。
方法五：参考电缆标识•如果同轴电缆上有印有长度信息的标识，可以直接参考该标识上的数值。
这种方法适用于具有标识的同轴电缆，可以提供较高的准确性。
总之，根据同轴电缆的具体情况和需要测量的精度要求，可以选择不同的方法来测量同轴电缆的长度。
以上列举的方法覆盖了从简单到复杂的多种测量方式，读者可以根据自身需求选择适合的方法进行测量。
方法六：使用光频领域反射法（OFDR）•光频领域反射法是一种利用光信号在光纤中传播的原理来测量电缆长度的方法。
同轴电缆的工作原理
同轴电缆是一种由内外两个金属导体组成的电缆，内导体位于外导体的中心，两者之间通过绝缘介质分隔。
它的工作原理基于电磁感应和电磁波传输的原理。
当同轴电缆中的信号源产生电信号时，电信号会通过内导体传输。
内导体周围的绝缘介质会将电信号限制在内导体中，从而避免信号泄漏和干扰。
外导体则起到屏蔽的作用，防止外界干扰信号的传输。
在传输过程中，内导体的电信号会产生一个环绕导体的电场。
这个电场会随着信号的传播而形成电磁波，电磁波会通过绝缘介质传递到外导体上。
当接收器连接到同轴电缆上时，电磁波会再次通过绝缘介质传输到接收器上。
接收器会将电磁波转化为与发送信号相同的电信号，从而完成信号的接收。
同轴电缆的设计使得它能够有效地传输高频信号，同时减少信号损耗和干扰。
由于内外导体之间的相对位置以及绝缘介质的选择等因素的影响，同轴电缆可以具有不同的特性阻抗。
这使得同轴电缆可以用于各种应用，例如电视信号传输、计算机网络和通信系统等。
n型同轴电缆参数
首先，我们得了解同轴电缆和n型连接器。
同轴电缆是一种传输射频信号的线缆，广泛应用于电视信号、卫星信号和宽带网络的传输。
而n型连接器是一种常见的同轴电缆连接器，具有较好的电气性能和机械性能。
那么，n型同轴电缆参数主要涉及以下几个方面：
1.导体材料：通常为铜或铜合金，要求具有高导电率。
2.绝缘材料：常用的绝缘材料有聚乙烯、聚氯乙烯等，要求绝缘性能良好。
3.外径和尺寸：包括电缆的外径、内导体直径、外导体直径等，这些参数决
定了电缆的电气性能和机械性能。
4.工作频率：指电缆所能传输信号的频率范围，不同的应用场景需要不同频
率范围的同轴电缆。
5.插入损耗：衡量信号在电缆传输过程中的损失程度，也是评估电缆性能的
重要参数。
6.电压驻波比（VSWR）：表示信号在传输过程中反射的程度，也是评估电
缆性能的重要参数。
7.连接器类型：如上所述，可以是n型或其他类型的连接器。
8.铠装材料和结构：对于需要承受较大机械应力的场合，铠装同轴电缆是必
要的，其参数包括铠装材料（如钢丝、钢带等）和铠装结构（如单层或多层铠装等）。
总之，n型同轴电缆参数是描述这种线缆性能的关键数据，涉及导体材料、绝缘材料、尺寸、工作频率等多个方面。
在选择和使用同轴电缆时，了解这些参数是非常重要的。
计算机网络原理 同轴电缆在20世纪80年代，同轴电缆（Coax ）是Ethernet 网络的基础，并且多年来是一种最流行的传输介质。
然而，随着计算机的不断发展，轴电缆逐渐被双绞线电缆取代了。
同轴电缆像双绞线对一样由两条导线组成，但结构不同，传输数据的距离更远。
它的中心是信号导线，外面一层是屏蔽层。
这样的电缆可以防止产生电干扰，也能防止外部干扰。
同轴电缆的结构分为4层，中心是一根铜线，铜线外面裹着泡沫绝缘层，再外面是由金属丝网或者金属箔制成的导体层，最外面由一个塑料外套将电缆包裹起来。
图9-12描绘了一种典型的同轴电缆。
在同轴电缆中，铜线传输电磁信号；网状金属屏蔽层一方面可以屏蔽噪声，另一方面可以作为信号地；绝缘层通常由陶制品或塑料制品组成，例如聚乙烯（PVG ）或特富龙，它将铜线与金属屏蔽物隔开，若这两者接触，电线将会短路；塑料封壳可使电缆免遭物理性破环，它通常由柔韧性好的防火塑料制品制成。
图9-12 同轴电缆电缆类型之间的主要差异在于中心线芯所使用的材料。
材料的不同将电缆的阻抗（或电阻，用于控制信号，用欧姆表示）、吞吐量，表9-3列出了几种不同类型的同轴电缆的类型。
同轴电缆一般安装在设备与设备之间。
在每一个用户位置上都装备有一个连接器，为用户提供接口。
接口的安装方法如下：● 细缆 将细缆切断，两头装上BNC 头，然后接在T 型连接器两端。
● 粗缆 粗缆一般采用一种类似夹板的Tap 装置进行安装，它利用Tap 上的引导针穿 注 意 RG-59是用于有线电视传输的同轴电缆。
由于它对应不同的阻抗需求，即使它能适用于连接器，也不能将这种类型的电缆用于网络数据的传输。
透电缆的绝缘层，直接与导体相连。
电缆两端头设有终端器，以削弱信号的反射作用。
同轴电缆的安装费用低于STP和5类UTP，安装相对比较简单，并且不容易损坏。
在一般情况下，同轴电缆的传输速率为10Mbit/s。
细缆网段中的最大节点数是30个，粗缆网段中达100个。
综合布线教学课件：第周同轴电缆测试 (一)本文将探讨综合布线教学课件中的同轴电缆测试，主要包括测试的原理、用到的仪器和具体的测试方法等方面。
一、测试原理同轴电缆是一种常用的传输介质，其内部包含一个中心导体和一个外部屏蔽层，其内部介质常为聚乙烯或泡沫聚乙烯等材料。
同轴电缆的测试过程就是通过测试仪器将信号传输到同轴电缆上，再从同轴电缆末端读取信号强度和质量等检测数据，根据这些数据来判断同轴电缆是否正常。
二、用到的仪器在同轴电缆测试过程中需要用到一些专业的仪器，其中包含以下几个主要设备：1.信号源：它用来产生一定的信号，并将信号传入同轴电缆上，一般通过BNC插头与同轴电缆连接。
2.频谱仪：通过频谱仪可检测各种频率的信号、电级和幅度等数据。
3.同轴电缆测试仪：它可测量信号的强度、带宽、频率响应等数据，并判断信号是否受干扰等。
三、具体测试方法同轴电缆测试时，需要在同轴电缆连接信号源和测试仪器，并按照以下步骤进行测量：1.连接信号源：利用BNC插头与同轴电缆相连接，并设定一定的信号强度和频率等参数。
2.调整测试仪器：选择测试仪器中对应的测试项，根据设备的要求进行初始化和校正。
3.测试同轴电缆：将测试仪器与同轴电缆相连，并观察设备显示的测试结果。
如果同轴电缆的信号强度和质量符合要求，则表示同轴电缆正常。
4.记录测试值：根据测试结果及时记录相关值，用于后期的数据分析和处理。
总之，同轴电缆测试是整个综合布线工程中非常重要的一环，能够有效保证同轴电缆的连接质量和传输效果。
关注测试过程中的测试项和设备使用等细节，能够更好地提高测试的准确性和数据可靠性。
