PCB 格式转化方法

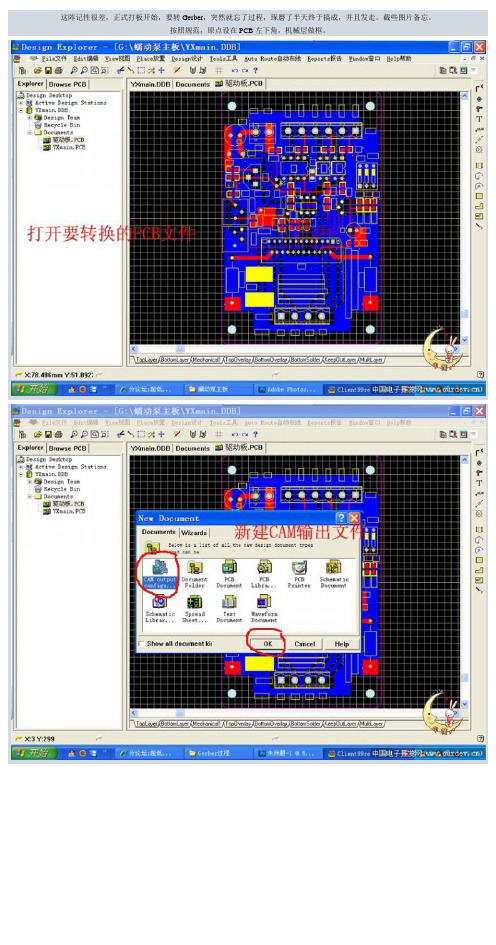

这阵记性很差，正式打板开始，要转Gerber，突然就忘了过程，琢磨了半天终于搞成，并且发走。

截些图片备忘。

按照规范，原点设在PCB左下角，机械层做框。

(原文件名:003.jpg)
(原文件名:004.jpg)
(原文件名:005.jpg)
(原文件名:006.jpg)
(原文件名:008.jpg)
(原文件名:009.jpg)引用图片
(原文件名:010.jpg)引用图片
(原文件名:011.jpg)
引用图片
(原文件名:012-016.jpg)
引用图片
(原文件名:017.jpg)引用图片
(原文件名:018.jpg)
(原文件名:019.jpg)引用图片
(原文件名:020.jpg)引用图片
(原文件名:021.jpg)引用图片
(原文件名:022.jpg)引用图片
(原文件名:023.jpg)
(原文件名:024.jpg)
引用图片
以下是使用CAM35 9.5检测PCB电路板的方法。

转了Gerber后，还需要在CAM350里查看、修正。

(原文件名:001.jpg)
引用图片
(原文件名:002.jpg)引用图片
(原文件名:003.jpg)引用图片
(原文件名:004.jpg)引用图片
(原文件名:005.jpg)引用图片
(原文件名:006.jpg)引用图片
(原文件名:007.jpg)引用图片
(原文件名:008.jpg)引用图片
(原文件名:009.jpg)引用图片
(原文件名:010.jpg)引用图片
(原文件名:011.jpg)引用图片
(原文件名:012.jpg)引用图片。

AllegroPCB⽂件格式转AltiumDesigner操作说明 Altium Designer Summer08以后的版本中⽂档导⼊向导⽀持Allegro PCB设计⽂件格式（.Brd）
或Allegro ASCII⽂件格式（.Alg）。

如果⽤户Altium Designer设计系统中安装了Allegro PCB编
辑器（⽀持15.2以下和16版本），⽤户就可以直接转换Allegro PCB设计⽂件（.Brd）成Altium Designer PCB⽂件（.PcbDoc）。

除此之外，Altium Designer只能⽀持Allegro ASCII⽂件格式
（.Alg)转换成Altium Designer PCB⽂件。

接下来，我们将如下操作完成Brd格式到Alg格式的转
换：
复制Altium Designer安装⽬录下\System⽬录下两个⽂件，分别为" Allegro2Altium.bat "和" AllegroExportViews.txt "，到安装有Allegro PCB编辑器的设计系统下的转换⽂件⽬录中；
在CMD命令环境下，键⼊命令" Allegro2Altium yourfilename.brd "。

在⽤户转换⽂件⽬录下，将⽣成⽂件" yourfilename.brd.alg "；同时，还将⽣成⼀个".log"⽇志
⽂件。

PCB常⽤软件⽂件转换成GERBER⽅法（CAM⼯程师）常⽤CAD软件转换Gerber的⽅法及技巧序⾔将客户的原始⽂件转换为Gerber⽂件，是线路板制前⼯程师必定的程序。

但如何保证转换过的Gerber⽂件与客户的设计意图⼀致？如果转换的gerber⽂件错了，⽆论你怎么处理，做出来的⽂件都是错误的。

所以，在转换⽂件这⼀步，绝对不允许出错，否则以后的⼯作会⽩废功夫。

第⼀章如何分辨PCB的⽂件格式由于PCB⽂件的扩展名为*.pcb的软件有很多种。

⽐如：power pcb、protel99、p-cad、cam350等，CAM⼯程师不可能逐个软件⼀⼀试验。

因此在⽤CAD软件打开前，可以先⽤记事本或Total Commander（⽂件管理器）打开，根据屏幕所显⽰的内容进⾏初步判断。

1.1 power pcb⽂件的分辨当我们打开⽂件后，发现基本上是乱码，并且在最后⼀⾏是｛2FE18320-6448-11d1-A412-000000000000｝字样，有此推断，这个⽂件是powerpcb设计的。

⾄于是那个版本，我们可以在⽂件的开头位置进⾏分辨。

“Ｈ”表⽰４.０；“Ｉ”表⽰５.０；“Ｊ”表⽰2004或者2005设计的。

笔者建议，尽可能使⽤最新版本打开客户⽂件。

1.2Protel⽂件的分辨在⽂件的开头有PCB file 6 Version2.8字样，我们可以推断是P rotel２.８版本设计。

那么，我们可以⽤P rotel ２.８、Protel98、P rotel99se、DXP2004打开⽂件。

如果，我们看到PCB4.0 Binary File字样，可以推断是99se的软件设计的。

可以⽤P rotel99se、DXP2004等⾼版本软件去打开，切忌不能⽤P rotel２.５、P rotel２.８、P rotel98这些低版本软件来打开。

1.3CAM350⽂件的分辨在⽂件的开头有Version8.6.2或者Version９.０的字样，我们可以推断是CAM350软件所设计。

如何将PROTEL99SE的原理图和PCB文件转换成WORD文档PROTEL99SE是一个功能强大的电路图设计、制图、制版软件，可完成原理图和线路板PCB的设计。

原理图文件的扩展名为“。

SCH”，线路板图的扩展名为“。

PCB”。

这两种文件格式都不能直接转换为WORD文档。

很多场合需要进行WORD文档的编辑和打印，特别是当电脑支持的打印机，如果电脑上没有安装PROTEL99SE软件，则不会识别上述两种文件格式，给实际使用带来极大的不便。

针对上述情况，本人经过多年的摸索，掌握了一套如何将PROTEL99SE的原理图和PCB文件转换成WORD文档的方法，供大家参考。

一、将PROTEL99SE的原理图文件（SCH）转换成WORD文档1.改变原理图纸幅度适合一般WORD文档A4T图幅，PROTEL99SE的原理图编辑中图纸默认为B号，而一般打印机为A4，所以应首先将原理图设定为A4，方法是全选原理图后拖曳到左下脚，再点击菜单“Design设计”选择“Optins选项”，在“Standard”列表中选择“A4”确定“OK”。

则可将原理图转换成“A4”号图纸。

完成第一步操作。

2．点击菜单“View视图”选择“Fit all objects适合全部分”确定，则整个图出现在窗口中，复制前先用画图工具的画线功能将原理图右边和下边分别画出边框（这样可以保证图形的完整性），点击菜单“Tools工具”选择“Preferences优选项”确定，在“Preferences优选项”对话框中选择“Graphical Editing”将其中的“Add Tamplate to clip”前面的勾去掉。

（图一）点击菜单击“Edit编辑”选择“Select选择”选中“ALL”，此时原理图被选中（变黄）。

再点击“Copy复制”出现十字光标在原理图中任意位置点一下光标消除，此时原理图已被复制到粘贴板。

3．此时可将粘贴板中的原理图粘贴到WORD文档任意位置或画图文件（.bmp）中进行修改。

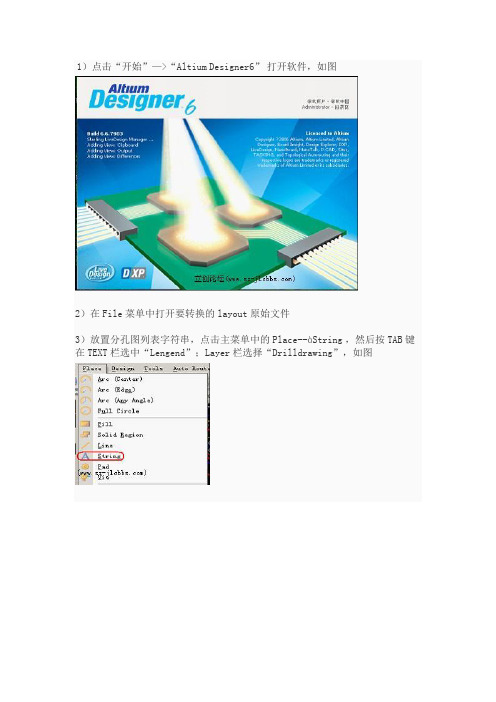

1）点击“开始”—>“Altium Designer6”打开软件，如图2）在File菜单中打开要转换的layout原始文件3）放置分孔图列表字符串，点击主菜单中的Place--àString，然后按TAB键在TEXT栏选中“Lengend”；Layer栏选择“Drilldrawing”，如图4）单位切换，按“Q”快捷键在公英制之间切换、按一次“Q”为公制；再按一次“Q”为英制。

注：可以通过状态栏看到单位在“Mi”、“MM”之间切换；5）开始转Gerber File，点击FileàFabrication outputsàGerber Files，如图6）在弹出的菜单栏选以下参数，如图Units：为inch Format：为2：5（注意要选2：5格式、这样转换的文件的精度比较高）7）选择要转换的层及参数，点击Layers菜单在Plot layers栏选择used on；在Mirror layers栏选All off，如图8）设置分孔图层参数，点击Drill drawing菜单，在弹出的下拉菜单中设置如下参数，将Drill Drawing Plots栏Plot all used layer paris打勾，如图将Drill Drawing symbols栏的符号选中为“Characters”9）光圈表设置，默认情况下我们转成RS274X（内含D码格式），如图10）光绘全局参数设置，默认情况下设计是圆弧的线转出去仍然上是圆弧，如将Other栏下的“use software arcs”打勾，则设计的圆弧会用线段来代替，如图11）点击OK，软件自动转换出Gerber File并自动用内嵌的CAM2000软件打开转换的Gerber File。

注：被转出的文件会自动将每一层导到原始文件所在的文件夹下，所以建议原始文件单独放一空文件夹中，如图12）钻孔文件转换，点击FileàFabrication outputsàNC Drill Files，如图13）在弹出的菜单中设置参数如图Units：为inch Format：为2：5（注意要选2：5格式、这样转换的文件的精度比较高）14）点击OK，软件自动转换出Gerber File并自动用内嵌的CAM2000软件打开转换的Drill。

PROTEL99SE-PCB文件转gerber步骤
第一步先把单位转为英制的，点击菜单栏Design下面的最后一项Options,出现如下图对话框：
第二步再设孔图 点击菜单栏Place选中String，放到PCB图面的右上角。

双击它，出现如下图对话框：放左上角也可以，不过要远一点。

不然到时转出来的层会重叠一起。

在Text选项选取.Legend 在Layer层项选中DrillDrawing.其它不动。

第三步点击菜单栏Design下面的最后一项Options,出现如下图对话框：在这里点击Used On.选取有用机械层点击下拉窗口符号，选取Imperial.把
单位转为英制
点击Used On.选取有用机械层
点击OK确认
点击
点击Options对话框
第四步接下来就点击菜单栏File文件下面的CAM manager...选中它（左图），出现下面右图对话框，点击Next按钮。

第五步 第四步完成Next后，选取gerber选项，继续点击下一步Next，然后一直Next到完成
点击Next按钮
点击Next按钮点击Next按钮
点击Next按钮点击Next按钮
第六步点击Finish后出现如下的对话框：
钻孔是要分开转的,同样步骤，再转孔层
在转好的地方点右键，选Insert NC Drill，出现如下的对话框：点击Next按钮点击Next按钮
点击Finish按钮点击Next按钮点击Next按钮点击Next按钮这里就是要打开有用层，关闭不要的
层
第七步第六步OK以后就出现下面的对话框，再按F9输出。

第八步再点击Documents
点击OK按钮，就行了
转孔层时的名字不一样。

布好线的PCB文件如何转成1:1可以在打印店打印的PDF文件
作者：修哥
1.先装好一个叫Adobe Acrobat的软件，至于如何下载及安装可自行百度，gdpt有这个软件（破解版）。

安装完后在设备和打印机那里可以看到有个Adobe PDF的打印机，这是最重要的一步，安装虚拟打印机，没有Adobe PDF的话说明不能转成1:1的PDF文件。

2.打开你的Altium Designer，点击File - Page Setup
出现页面设置，将Scale的值设为1.
在color set这里点第一个。

然后点击Advanced
3.出现
在这里选择要打印的层，因为一般都是单层板，印在底层，所以应该删除Top Overlay，Top Layer。

保留 Bottom Layer和Keep-Out Layer。

想删除某一层可以在该层下点右键，再点击Delete。

如果有飞线Top Layer必须删除掉，不然会有线重合的情况。

另外注意把Holes勾上。

点击OK。

4.再点击file – Print Preview，打印预览，标准情况应该是这样
然后点击Print
在Name那里点Adobe PDF，然后点OK再保存文件
然后一个1:1大小的PDF文件就生成了，拿这个去打印。

修哥只能帮你到这了！！！！！！。

这种方法适合任何EDA软件生成的PCB转成Protel PCB格式！有些人可能会问是不是画蛇添足了，其实不然，对于一般的PCB生产商都是可以接受Gerber文件的，但是也有未免只接收Protel文件的厂商。

我上次就给和公司关系单位的PCB制造商发了Gerber文件也没通电话，板子也做回来了，没什么问题；当我第二次发邮件时，给厂商打了一个确认电话，问一下关于Gerber文件要求的问题，对方却说你还是发源文件吧，我这边处理Gerber比较麻烦，而且都是老同志对99se比较熟，无奈之下只好又发的源文件。

对于俺刚了解Gerber文件细节的人来说无疑是件很郁闷的事情。

（因为厂商不是由员工随便选择的）对方说你发Altium的也可以，但是由于网速和附件比较大等。

还是转成99se了。

Altium源文件尺寸和Gerber 文件占用空间简直是天壤之别啊，一个是7~8Mbit，Gerber还不到100Kbit。

再者如果你的PCB原文件丢了，可以通过向厂商要回Gerber文件转回Protel文件进行修改（Protel用户）。

转换所使用软件Altium，不需要任何其他软件！还是以Proteus自带的例子，首先打开ARES 7 Professional软件打开*:\Program Files\Labcenter Electronics\Proteus 7 Professional\SAMPLES\Schematic & PCB Layout\Cpur.LYT先用输出生成制造用的gerber文件,点Output-> Gerber/Excellon Output...弹出CADCAM （Gerber and Excellon）Output设置对话框按默认设置点击OK。

最后将生产的文件整理为如下文件夹，将相应文件拷贝其中，为以下工作提供方便！打开Altium软件首先需要新建一个CAM Document之后点击File -> Import -> Gerber 导入ARES 7 Professional生成的Gerber文件在弹出对话框按自述文件设置导入的Gerber文件相关内容之后弹出日志及导入的效果，0个错误，0个警告！接下来我们要导入钻孔文件，选择File -> Import -> Drill弹出File Import - NC Drill弹出Import Drill Data设置对话框，按照自述文件进行相关设置弹出日志对话框，同样是0个错误，0个警告！放大以后我们可以看到孔已经添加上了。

说下PCB及PCBDOC 文件转Gerber步骤
1.将需要转换的pcb文件放在一个单独的文件夹内
2.双击pcb文件打开软件
3.文件---制造输出---gerber files
4.切换到层选项---画线层---所有使用的
5.
6.切换到钻孔图选项按照箭头所指打钩---最后点击确定这样Gerber文件就转出来了，接下转换钻孔文件
转出钻孔文件
1.文件---制造输出---NC Drill files
2.选择2:4 确定
3.在弹出的对话框中单击确定即可
至此gerber文件及钻孔文件转换完毕。

下面说一下其他转换技巧。

有时我们还需要转出分孔表（即：分孔图中的表格）步骤在转换gerber时的第2步到第3步之间
1.点击工具栏中的A 放置字符串
2.在板件单子的右下角单击鼠标左键放置
3.完成放置后右键单击取消放置功能，并左键双击该字符串在弹出的窗口中
文本处通过下拉菜单选择 .Legend
层处选择Drill Drawing
确定
然后按照转gerber步骤3继续转换即可得到分孔表！
有时可能还需要将文件中的NPTH孔与PTH孔分离成两个不同的钻带，在该软件中也带有此功能！
步骤在转换钻孔文件的第一步到第二步之间
只要在箭头处打钩即可将NPTH孔与PTH孔分离成两个不同的钻带
下图即是转换完成的文件，包含NPTH孔与PTH孔两个不同的钻带
现在可以使用CAM350读取这些文件了~。

常用CAD软件转换Gerber的方法及技巧序言将客户的原始文件转换为Gerber文件，是线路板制前工程师必定的程序。

但如何保证转换过的Gerber文件与客户的设计意图一致？如果转换的gerber文件错了，无论你怎么处理，做出来的文件都是错误的。

所以，在转换文件这一步，绝对不允许出错，否则以后的工作会白废功夫。

第一章如何分辨PCB的文件格式由于PCB文件的扩展名为*.pcb的软件有很多种。

比如：power pcb、protel99、p-cad、cam350等，CAM工程师不可能逐个软件一一试验。

因此在用CAD软件打开前，可以先用记事本或Total Commander（文件管理器）打开，根据屏幕所显示的内容进行初步判断。

1.1 powerpcb文件的分辨当我们打开文件后，发现基本上是乱码，并且在最后一行是｛2FE18320-6448-11d1-A412-000000000000｝字样，有此推断，这个文件是powerpcb设计的。

至于是那个版本，我们可以在文件的开头位置进行分辨。

“Ｈ”表示４.０；“Ｉ”表示５.０；“Ｊ”表示2004或者2005设计的。

笔者建议，尽可能使用最新版本打开客户文件。

1.2Protel文件的分辨在文件的开头有PCB file 6 Version2.8字样，我们可以推断是P rotel２.８版本设计。

那么，我们可以用P rotel２.８、P rotel98、P rotel99se、DXP2004打开文件。

如果，我们看到PCB4.0 Binary File字样，可以推断是99se的软件设计的。

可以用P rotel99se、DXP2004等高版本软件去打开，切忌不能用P rotel２.５、P rotel２.８、P rotel98这些低版本软件来打开。

1.3CAM350文件的分辨在文件的开头有Version8.6.2或者Version９.０的字样，我们可以推断是CAM350软件所设计。
