Pads各个版本PCB文件转换方法

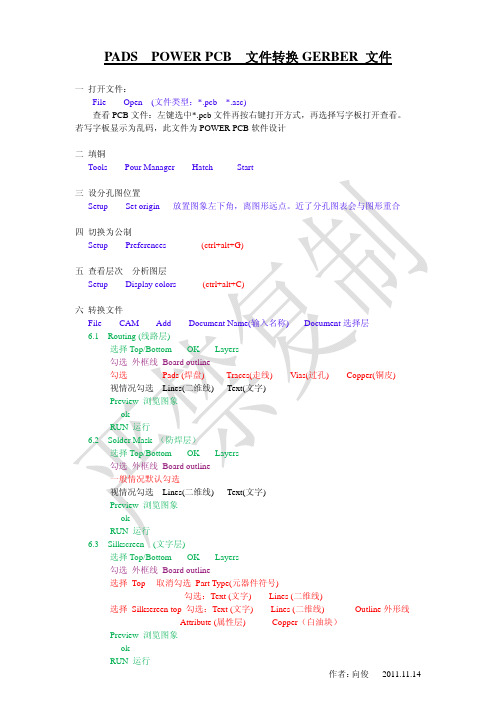

一打开文件：File - - - Open (文件类型：*.pcb *.asc)查看PCB文件：左键选中*.pcb文件再按右键打开方式，再选择写字板打开查看。

若写字板显示为乱码，此文件为POWER PCB软件设计二填铜Tools - - - Pour Manager - - - Hatch - - - Start三设分孔图位置Setup - - - Set origin 放置图象左下角，离图形远点。

近了分孔图表会与图形重合四切换为公制Setup - - - Preferences (ctrl+alt+G)五查看层次分析图层Setup - - - Display colors (ctrl+alt+C)六转换文件File - - - CAM - - - Add - - - Document Name(输入名称)- - - Document选择层6.1 Routing (线路层)选择Top/Bottom- - - OK- - - Layers勾选外框线 Board outline勾选Pads (焊盘) Traces(走线) Vias(过孔) Copper(铜皮)视情况勾选Lines(二维线) Text(文字)Preview 浏览图象--- okRUN 运行6.2 Solder Mask （防焊层）选择Top/Bottom- - - OK- - - Layers勾选外框线 Board outline一般情况默认勾选视情况勾选Lines(二维线) Text(文字)Preview 浏览图象--- okRUN 运行6.3 Silkscreen (文字层)选择Top/Bottom- - - OK- - - Layers勾选外框线 Board outline选择 Top – 取消勾选 Part Type(元器件符号)勾选：Text (文字) Lines (二维线)选择 Silksereen top 勾选：Text (文字) Lines (二维线) Outline外形线Attribute (属性层) Copper（白油块）Preview 浏览图象--- okRUN 运行作者：向俊 2011.11.14(高级选项) - - - Units:Trailing 后省零 - - - Gerber文件am/default )ojects/CAM/ default )。

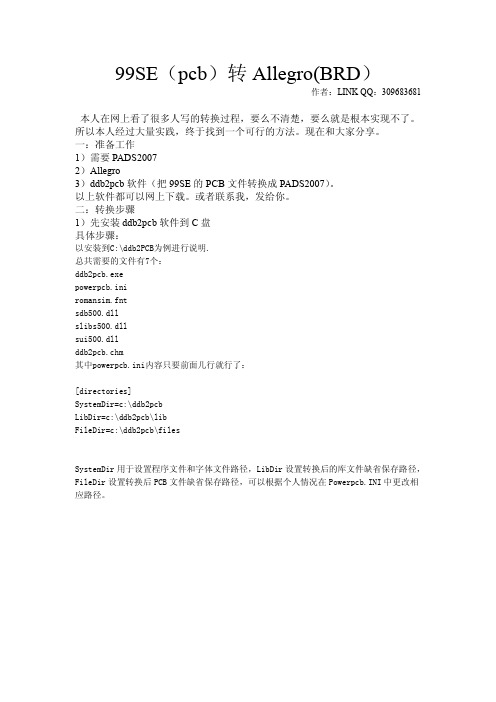

99SE（pcb）转Allegro(BRD）作者：LINK QQ：309683681 本人在网上看了很多人写的转换过程，要么不清楚，要么就是根本实现不了。

所以本人经过大量实践，终于找到一个可行的方法。

现在和大家分享。

一：准备工作1）需要PADS20072）Allegro3）ddb2pcb软件（把99SE的PCB文件转换成PADS2007）。

以上软件都可以网上下载。

或者联系我，发给你。

二：转换步骤1）先安装ddb2pcb软件到C盘具体步骤：以安装到C:\ddb2PCB为例进行说明.总共需要的文件有7个：ddb2pcb.exepowerpcb.iniromansim.fntsdb500.dllslibs500.dllsui500.dllddb2pcb.chm其中powerpcb.ini内容只要前面几行就行了：[directories]SystemDir=c:\ddb2pcbLibDir=c:\ddb2pcb\libFileDir=c:\ddb2pcb\filesSystemDir用于设置程序文件和字体文件路径，LibDir设置转换后的库文件缺省保存路径，FileDir设置转换后PCB文件缺省保存路径，可以根据个人情况在Powerpcb.INI中更改相应路径。

点ADD选择你要转换的PCB文件。

最后点，转换。

成功可以发现目录下多了PADS2007的PCB文件，例如：2）利用PADS2007打开此文件。

打开可以看到你在99SE下的PCB。

然后点FILE--》EXPORT--》保存为文件。

选择保存目录后，出现选择，选择按OK。

就转换成需要的文件了。

注意这里的一定要选择2005的版本，以上的版本用Allgero打开会出错。

3）打开Allegro PCB软件。

在Allegro环境下，import(PADS PCB(*.asc文件))--->*.brd(注意看pads.ini文件是否对，不对的话，重新编辑此文件)。

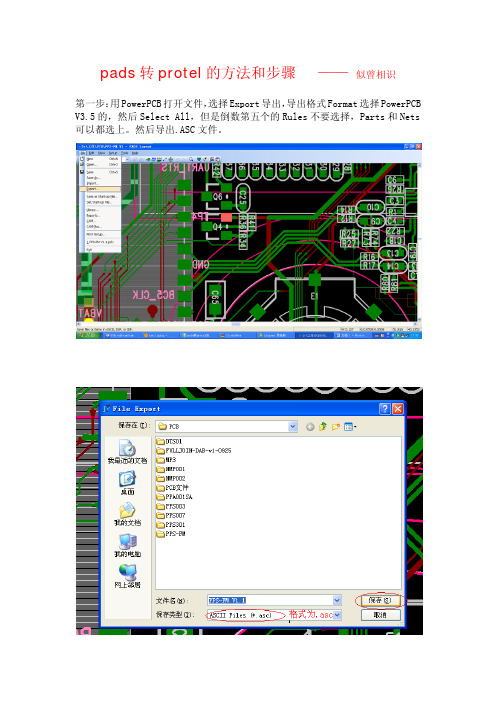

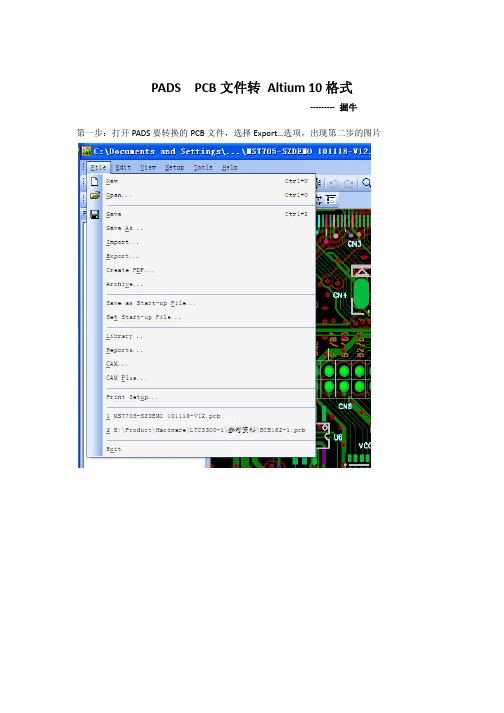

pads转protel的方法和步骤——似曾相识
第一步：用PowerPCB打开文件，选择Export导出，导出格式Format选择PowerPCB V3.5的，然后Select All，但是倒数第五个的Rules不要选择，Parts和Nets 可以都选上。

然后导出.ASC文件。

第二步：打开Protel99se+sp6(我用的sp6,我不知道没有sp6能不能导入，好像是
不行的），
这里要注意，不是在Protel的的Document里面直接Import，这样就出现了很多人说导入进来了打开却说文件类型不对，然后一片白，什么都没有，那是因为这种操作是错误的。

正确的步骤是先new一个PCB文件，然后打开这个新的空白.pcb文件，再点File菜单的Import file，找到你刚才导出的ASC文件，选择打开，就会出现如下界面，剩下的就是等待导入和导入后的修正了。

导入文件
找到刚才从PADS导出的文件打开
导入后大部分都是正确的，但还是要仔细的核查一遍，有些地方的封装可能会出错，有些地方的焊盘孔可能没有通，有些地方的焊盘可能unplate。

不过这些相对于转换来说都是小问题了，相信用不了一会儿就可以解决了。

PCB系列之All egro文件转P ADS格式XLBaymax整理
使用软件：Altium Designer10 Allegro16.6 PADS9.5
先看下allegro文件的预览图
步骤如下：打开Altium Designer10 ，File—Import wizard
选择Allegro文件类型，然后next
选择需要转换的allegro文件（brd格式），多个的话可以一起选，一起转换，选好之后点next
PCB层的映射，如果你觉得分配的不对，可以手工更改层，一般没问题，next
轮到PADS上场了，直接导入
文件类型选择PcbDoc，选择文件之后点打开就OK
大功告成，来看下最后的样子，转换之后有些地方属性可能有些不对，需要自行更改。

补充：
如果你在打开Altium Designer10 ，执行File—Import wizard之后是下图这样子的，不要急，你只是没装导入插件。

DXP—Plug-ins and updates,然后点Importers and Exporters 36plugs
可以挑选自己需要的插件进行安装，但是我这里选择install all，然后点apply即可，然后可以愉快的转文件了。

samtec的技术支持只能提供cadence的封装文件（.dra,.psm）,PADS2005的封装文件（.ld4,.ln4,.pd4,.pt4）,需要转换为dxp的封装库文件，需要以下步骤：1.如果你使用的是PADS的新版本，需要把pt4文件转换成pt9文件，可以用PADS 自带的工具实现。

开始菜单----所有程序----MentorGraphics SDD----PADS9.2----Library Converter点击Add Library选择需要转换的pt4文件，点击Convert就会自动生成pt9文件，其它的.ld4,.ln4,.pd4也会自动转换为相应的文件2.有了转换好的pt9文件，先要在PADS 的原理图库中和PCB库中添加这个文件：1)先在原理图中添加打开PADS logic，点击左上角的File，新建一个原理图文件保存文件在原理图库中添加上面生成的pt9文件。

点击File----Library出现下面对话框，点击Manage Lib List点击ADD，添加库文件选择刚才生成的文件点击OK，添加成功2)在PCB中添加库文件，打开PADS Layout。

添加库的步骤与原理图一模一样3.添加好库文件后，就需要放置器件1）在刚才保存的原理图中放置器件点击左上角的Add Part选择刚才添加的器件，点击Add放置完器件点击PADS Layout点击New会自动打开PADS Layout保存PCB文件然后PADS logic中会弹出对话框点击Design点击Send Net list弹出下面的对话框说明在PCB中添加成功打开PADS Layout会看到4.把原理图库和PCB库导出成dxp可识别文件1）原理图导出在PADS Logic中导出选择txt文件格式在弹出的对话框中选择Select All在Output Version 中选择PADS Logic 2005格式，点击OK完成2）PCB导出在PADS Layout 中导出选择保存为.asc文件在弹出的对话框中选择Select All在Fomat中选择PowerPCB V3.0,点击OK 完成。

laikelang 2009‐8‐21目录1PADS 文件导入Allegro 的步骤 ...................................................................................................................... 1 1.1 在PADS 软件中输出ASCII 文件 ....................................................................................................... 1 1.2 在Allegro 中输入ASCII 文件 ............................................................................................................. 2 2 Allegro 文件导入PADS 的方法 . (4)2.1 通过CAMCAD PCB Translator 软件进行转换 (4)2.2 通过Specctra 程序进行转换 (5)2.3 编写SKILL 程序进行转换 .................................................................................................................. 6 3 Allegro 文件导入PADS 的步骤 . (7)3.1 在PADS 软件中输出原始设计文件的ASCII 文件 (7)3.2 在Allegro 软件中更新ASCII 文件 (8)3.3 在PADS 软件中导入更新后的ASCII 文件 (9)1 PADS 文件导入Allegro 的步骤Allegro 程序有自带一个PADS IN 的接口，可以直接读取PADS 输出的PowerPCB V5.0版本ASCII 文件。

PowerPCB转Mentor Expedition过程
**************
1. 把需要转化的文件放在一个新的目录下（本文的PCB文件放在D:\demo下）
2. 用PowerPCB打开PCB文件:
3. 选用\File\Export,
选择保存的文件类型为HKP Files(*.hkp):
这时将弹出窗口
按Translate按钮后，转换完成：
这时，将在PCB所在目录下生成一个新的目录，目录名就是PCB文件名（本文生成的目录为D：\demo\preview）。

4. 启动Expedition PCB，选择\File\new,建立新的工程文件：
注意选择Netlist类型为“Keyin Netlist”，文件所在位置为PowerPCB Export的目录（本文生成的目录为D：\demo\preview）
5. 打开PCB文件，将会提示：
选确定即可。

6. Import PCB数据 ( \File\import\ASCII )
选择Source为从PowerPCB生成的目录（本文生成的目录为D：\demo\preview ），选择OK即可。

这时，Expedition PCB中就可以看到原来PowerPCB中的PCB图了：。

samtec的技术支持只能提供cadence的封装文件（.dra,.psm）,PADS2005的封装文件（.ld4,.ln4,.pd4,.pt4）,需要转换为dxp 的封装库文件，需要以下步骤：1.如果你使用的是PADS的新版本，需要把pt4文件转换成pt9文件，可以用PADS 自带的工具实现。

开始菜单----所有程序----MentorGraphics SDD----PADS9.2----Library Converter点击Add Library选择需要转换的pt4文件，点击Convert就会自动生成pt9文件，其它的.ld4,.ln4,.pd4也会自动转换为相应的文件2.有了转换好的pt9文件，先要在PADS 的原理图库中和PCB库中添加这个文件：1)先在原理图中添加打开PADS logic，点击左上角的File，新建一个原理图文件保存文件在原理图库中添加上面生成的pt9文件。

点击File----Library出现下面对话框，点击Manage Lib List点击ADD，添加库文件选择刚才生成的文件点击OK，添加成功2)在PCB中添加库文件，打开PADS Layout。

添加库的步骤与原理图一模一样3.添加好库文件后，就需要放置器件1）在刚才保存的原理图中放置器件点击左上角的Add Part选择刚才添加的器件，点击Add放置完器件点击PADS Layout点击New会自动打开PADS Layout保存PCB文件然后PADS logic中会弹出对话框点击Design点击Send Net list弹出下面的对话框说明在PCB中添加成功打开PADS Layout会看到4.把原理图库和PCB库导出成dxp可识别文件1）原理图导出在PADS Logic中导出选择txt文件格式在弹出的对话框中选择Select All在Output Version 中选择PADS Logic 2005格式，点击OK完成2）PCB导出在PADS Layout 中导出选择保存为.asc文件在弹出的对话框中选择Select All在Fomat中选择PowerPCB V3.0,点击OK 完成。
