altiumdesigner使用PCB向导来创建PCB详细过程

图3-9 PCB板形状设置
• 6．在这一页允许选择板子的层数。例子 中需要两个Signal Layers，不需要Power Planes，所以将Power Planes下面的选择 框改为0。单击Next继续。
• 7．在设计中使用过孔（via）样式选择 Thruhole Vias only，单击Next。
• 8．在下一页允许设计者设置元件/导线 的技术（布线）选项。选择Through-hole components选项，将相邻焊盘（pad)间 的导线数设为One Track。单击Next继续。
• 9．下一页用于设置一些设计规则，如线
图3-10 设置线的宽度、焊盘的大小， 焊盘孔的直径，导线之间的最小距离
• 15．如果添加到项目 的PCB是以自由文件 打开的，在Projects面 板的Free Documents单 元右击PCB文件，选 择Add to Project。这个 PCB文件已经被列在 Projects下的Source Documents中，并与其 他项目文件相连接。
设计者也可以直接将
图3-12 Multivibrator.PcbDoc 文件在项目文件夹下
• 2．在原理图编辑器 选择Design → Update PCB Document Multivibrator.PcbDoc 命令。工程变更命令
(Engineering Change Order)对话框出现。
图3-14 工程变更命令对话框
• 3．单击Validate Changes按钮，验证一下有无 不妥之处，如果执行成功则在状态列表 (Status)Check中将会显示 符号；若执行过 程中出现问题将会显示 符号，关闭对话框。 检查Messages面板查看错误原因，并清除所 有错误。
• 3．设置度量单位为英制（Imperial）。 注意：1000 mils = 1 inch(英寸)、 1
• 5．在下一页，进入了自定义板选项。在本例 电路中，一个2 x 2 inch的板便足够了。选择 Rectangular并在Width和Height栏键入2000。取 消Title Block & Scale、Legend String 和 Dimension Lines 以及 Corner Cutoff 和 Inner Cutoff复选框如图3-9。单击Next继续。
❖图3-11 定义好的一个空白的 PCB板形状
10．单击Finish按钮。 PCB Board Wizard已经设 置完所有创建新PCB板所需的信息。PCB编辑 器现在将显示一个新的PCB文件，名为 PCB1.PcbDoc，如图3-11所示。
• 11．PCB向导现在收集了它需要的所有的信息 来创建设计者的新板子。PCB编辑器将显示 一个名为PCB1.PcbDoc的新的PCB文件。

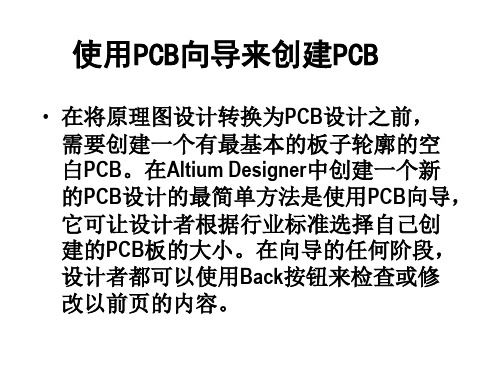

使用PCB向导来创建PCB
• 在将原理图设计转换为PCB设计之前， 需要创建一个有最基本的板子轮廓的空 白PCB。在Altium Designer中创建一个新 的PCB设计的最简单方法是使用PCB向导， 它可让设计者根据行业标准选择自己创 建的PCB板的大小。在向导的任何阶段， 设计者都可以使用Back按钮来检查或修 改以前页的内容。
• 4．如果单击Validate Changes按钮，没有错 误，则单击Execute Changes按钮，将信息 发送到PCB。当完成后，Done那一列将被标 记。如图3-15所示。
图3-15 执行了Validate Changes、Execute Changes后的对话框
• 5．单击Close按钮，目标PCB文件打开，并且 元件也放在PCB板边框的外面以准备放置。 如果设计者在当前视图不能看见元件，使用 热键V、D（菜单View → Fit Document）查看 文档。如图3-16所示。
3.3用封装管理器检查所有元件的封装
• 在将原理图信息导入到新的PCB之前，请确 保所有与原理图和PCB相关的库都是可用的。 由于在本例中只用到默认安装的集成元件库， 所有元件的封装也已经包括在内了。但是为 了掌握用封装管理器检查所有元件的封装的 方法，所以设计者还是执行以下操作：
• 在原理图编辑器内，执行Tools→Footprint Manager命令，显示如图3-13所示封装管理器 检查对话框。在该对话框的元件列表 （Componene List）区域，显示原理图内的所 有元件。用鼠标左键选择每一个元件，当选
要使用PCB向导来创建PCB， 完成以下步骤：
• 1．在Files面板的底部的New from template单元单击PCB Board Wizard创建 新的PCB。如果这个选项没有显示在屏 幕上，单击向上的箭头图标关闭上面的 一些单元。
• 2．PCB Board Wizard打开,设计者首先看 见的是介绍页,点Next按钮继续。
单击PCB Board Wizard创建新的PCB。 • 3.3用封装管理器检查所有元件的封装 • 在原理图编辑器内，执行Tools→Footprint
Manager命令 • 3.4导入设计 • 在原理图编辑器选择Design → Update PCB
追求人生的美好!
我们的共同目标!
图3-16 信息导入到PCB
Байду номын сангаас
• 6．PCB文档显示了一个默认尺寸的白色 图纸，要关闭图纸，选择Design → Board Options，在Board Options对话框取 消选择Design Sheet。
小结：
• 3.1印制电路板的基础知识 • 3.2创建一个新的PCB文件 • 使用PCB向导来创建PCB。 • 在Files面板的底部的New from template单元
• 12．PCB文档显示的是一个空白的板子形状 （带栅格的黑色区域）。
• 13．选择View → Fit Board（热键V，F）将只 显示板子形状。
• 14．选择File → Save As来将新PCB文件重命 名（用*.PcbDoc扩展名）。指定设计者要把这 个PCB保存在设计者的硬盘上的位置，在文 件名栏里键入文件名Multivibrator.PcbDoc并单 击保存按钮。
图3-13 封装管理器对话 框
3.4导入设计
• 如果项目已经编辑并且在 原理图中没有任何错误， 则可以使用Update PCB命 令来产生ECO（Engineering Change Orders工程变更命 令），它将把原理图信息
更新PCB
• 将项目中的原理图信 息发送到目标PCB：
• 1．打开原理图文件 Multivibrator.SchDoc。
