Altium Designer 实现Gerber文件转PCB文件

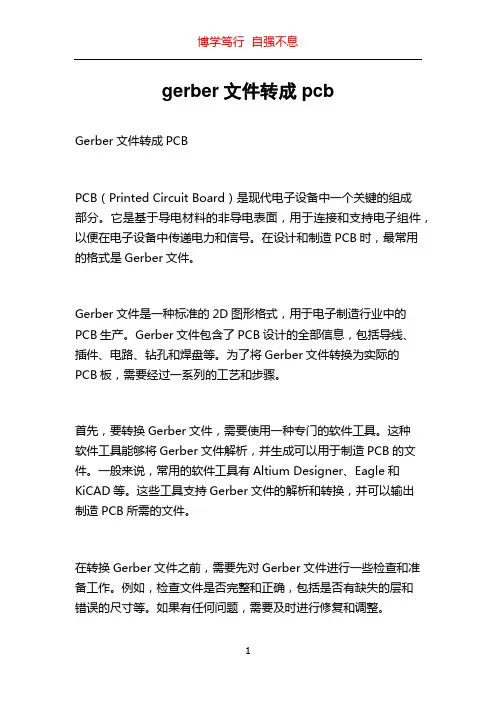

gerber文件转成pcbGerber文件转成PCBPCB（Printed Circuit Board）是现代电子设备中一个关键的组成部分。

它是基于导电材料的非导电表面，用于连接和支持电子组件，以便在电子设备中传递电力和信号。

在设计和制造PCB时，最常用的格式是Gerber文件。

Gerber文件是一种标准的2D图形格式，用于电子制造行业中的PCB生产。

Gerber文件包含了PCB设计的全部信息，包括导线、插件、电路、钻孔和焊盘等。

为了将Gerber文件转换为实际的PCB板，需要经过一系列的工艺和步骤。

首先，要转换Gerber文件，需要使用一种专门的软件工具。

这种软件工具能够将Gerber文件解析，并生成可以用于制造PCB的文件。

一般来说，常用的软件工具有Altium Designer、Eagle和KiCAD等。

这些工具支持Gerber文件的解析和转换，并可以输出制造PCB所需的文件。

在转换Gerber文件之前，需要先对Gerber文件进行一些检查和准备工作。

例如，检查文件是否完整和正确，包括是否有缺失的层和错误的尺寸等。

如果有任何问题，需要及时进行修复和调整。

接下来，对Gerber文件进行解析和转换。

这一过程主要涉及到图形数据的提取和转换。

软件工具会将Gerber文件中的图形数据解析成轮廓线、焊盘、孔洞等元素，并进行转换和优化。

完成Gerber文件的解析和转换后，下一步是生成制造PCB所需的文件。

这些文件通常包括层堆叠图、钻孔文件和涂覆层等。

层堆叠图显示了PCB板的层次结构和材料厚度。

钻孔文件包括了PCB板上的钻孔位置和尺寸。

涂覆层则用于指导PCB制造厂商进行涂覆和阻焊等工艺。

一旦生成了制造PCB所需的文件，就可以将这些文件发送给PCB 制造厂商进行生产。

制造厂商会根据这些文件进行PCB板的切割、钻孔、金属化和焊接等工艺。

最终，转换Gerber文件的结果是一块完整的PCB板，可以用于组装电子设备。

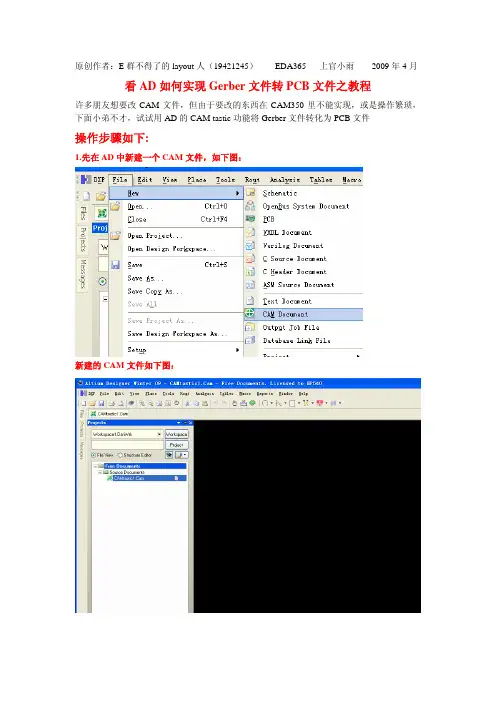

原创作者：E群不得了的layout人（19421245）EDA365 上官小雨 2009年4月
看AD如何实现Gerber文件转PCB文件之教程
许多朋友想要改CAM文件，但由于要改的东西在CAM350里不能实现，或是操作繁琐，下面小弟不才，试试用AD的CAM tastic功能将Gerber文件转化为PCB文件
操作步骤如下:
1.先在AD中新建一个CAM文件，如下图：
新建的CAM文件如下图：
2.将Gerber文件通过File—Import导入到新建的CAM文件中，如下图：
点击OK按钮，导入成功，同时会生成.LOG文本，如果有错误会在里面显示：
以上导入的文件还没有钻孔，所以我们还要通过File—Import—Drill导入钻孔文件
点击OK按钮
点击OK按钮，就会导入了钻孔文件，如下图，看到了钻孔
4.下面这一步才是关键，使用Tool—Netlist—Extracd提取导入的Gerber文件的网络（在这里，软件会把相连的走线视为同一网络，会自动成生网络名），如果不没有网络将不能生成
PCB文件。

注意以上的层一定要对应修改好！！点击OK按钮
设置Layer Physical Order如下：
点击OK按钮
5.只有通过了第4步，我们才可以导出PCB文件，通过File—Export—Export to PCB,就可以将Gerber文件转化为PCB文件了
效果如下：
这样就可以将Gerber文件转化为PCB文件了！！。

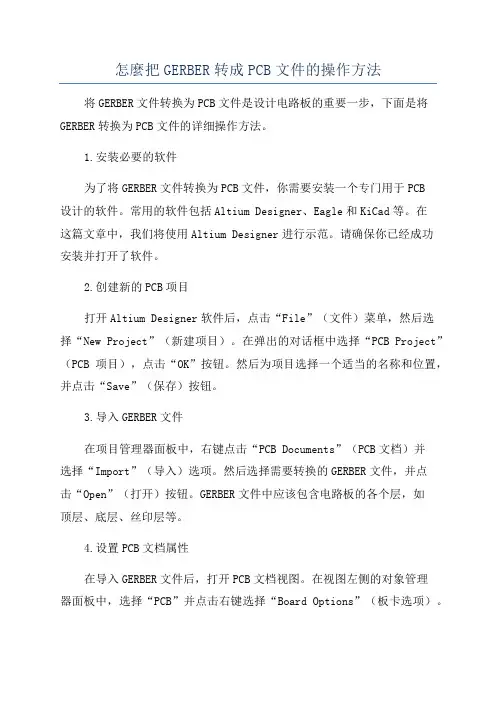

怎麼把GERBER转成PCB文件的操作方法将GERBER文件转换为PCB文件是设计电路板的重要一步，下面是将GERBER转换为PCB文件的详细操作方法。

1.安装必要的软件为了将GERBER文件转换为PCB文件，你需要安装一个专门用于PCB设计的软件。

常用的软件包括Altium Designer、Eagle和KiCad等。

在这篇文章中，我们将使用Altium Designer进行示范。

请确保你已经成功安装并打开了软件。

2.创建新的PCB项目打开Altium Designer软件后，点击“File”（文件）菜单，然后选择“New Project”（新建项目）。

在弹出的对话框中选择“PCB Project”（PCB项目），点击“OK”按钮。

然后为项目选择一个适当的名称和位置，并点击“Save”（保存）按钮。

3.导入GERBER文件在项目管理器面板中，右键点击“PCB Documents”（PCB文档）并选择“Import”（导入）选项。

然后选择需要转换的GERBER文件，并点击“Open”（打开）按钮。

GERBER文件中应该包含电路板的各个层，如顶层、底层、丝印层等。

4.设置PCB文档属性在导入GERBER文件后，打开PCB文档视图。

在视图左侧的对象管理器面板中，选择“PCB”并点击右键选择“Board Options”（板卡选项）。

在弹出的对话框中，设置板厚、导线宽度、间距等相关属性。

确保这些属性与你的原始电路板设计一致。

5.数据确认和修复在将GERBER文件导入到PCB文件后，需要对数据进行确认和修复。

打开“Design”（设计）菜单，选择“Rule Check”（规则检查）选项，在弹出的对话框中点击“Run Design Rule Check”（运行设计规则检查）按钮。

系统将自动检查并报告任何与设计规则不符的问题。

根据报告修复这些问题，以确保电路板的正确性。

6.转换为PCB文件完成所有的设计规则检查后，点击“File”（文件）菜单，然后选择“Save”（保存）选项。

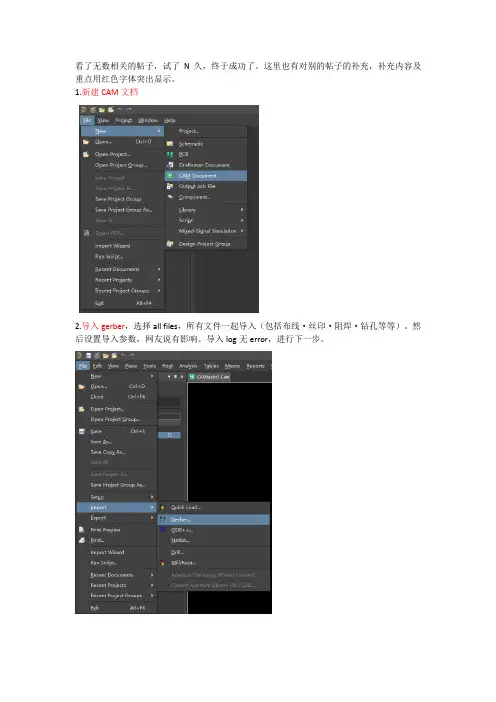

看了无数相关的帖子，试了N久，终于成功了。

这里也有对别的帖子的补充，补充内容及重点用红色字体突出显示。

1.新建CAM文档2.导入gerber，选择all files，所有文件一起导入（包括布线·丝印·阻焊·钻孔等等）。

然后设置导入参数，网友说有影响。

导入log无error，进行下一步。

3.导入drill。

问题来了，题主怎么都导入不成功，一直提示error：no recognized CAM files……导入的文件是后缀.drl的，理论上没问题。

拿别的.drl（钻孔文件）来试，导入成功。

说明该钻孔文件本身有问题，跳过此步，毕竟第一步导入gerber时，钻孔文件是有一起导入的，而且cam文档里，可以查看到drill层。

此图为别的导入成功的drill表。

导入时，可去设置units，多试试几个，直到不出现警告。

注意红色圈出来的部分，后面有大用。

4.抽取网络表，出现error。

出现error不要着急，神挡杀神，一个个去解决。

根据提示去设置层叠，也可提前设置。

主要是指定好TOP，Bottom。

接着设置PCB叠构，两层板：TOP为1，Bottom为2。

对于四层板：需要分别设置1层2层3层4层接着再抽取网络表，还是error根据提示去定义NC tools，到底怎么设定呢？灵机一动，想到上面导入成功导入时的提示，就下面第二张图So做如下设置。

后来反应过来，设置的是钻孔孔径：30mil的过孔然后就可以顺利的抽取网络表了5.导出到PCB，大功告成总结:导入钻孔表的目的是导入钻孔直径，钻孔层已经在导入gerber时导入了。

若是导入不成功，后面在NC tools自己设置。

题主试过另一个工程文件，drill导入成功，但是抽取网表时，还是error：no tools defined in NC tools table,还是得自己设置。

这是本人此次花费大量时间的罪魁祸首。

不知道是软件原因还是什么，反正宗旨是跟着步骤一步一步来，遇到什么问题就去解决，总会成功的。

Altium Designer软件输出PCB Gerber文件方法及流程PCB绘制完毕后，在PCB编辑环境下操作：第一步：选择Fil e→Fabrication Outputs→Gerber Files，出现以下Gerber Setup界面，在General菜单栏中，左边选项为输出默认单位，一般不做特别选择；右边为输出精度，一般选择2:3即可。

然后点击Layers菜单栏，如不清楚该栏里的具体内容，可点击左下角的Plot Layers→All on，全选菜单中的选项；否则手动选择。

注意，此时右侧的选项栏不做选择！最后再点击Drill Drawing菜单栏，此时该栏中的选项均不做选择，之所以进入该菜单，是防止非首次导出时，菜单里有遗留设置。

后面两项一般不用设置，除非PCB尺寸超过20000*16000mil。

点击OK，输出即可。

第二步：选择Fil e→Fabrication Outputs→Gerber Files，在出现的Gerber Setup视窗中，选择Layers 菜单栏，勾选PCB外形设计所用的层（本例中为Keep-Out Layer），如在机构层中有尺寸标注，也可一并选上。

再进入Drill Drawing菜单栏，勾选Drill Drawing Plots和Drill Guide Plots两栏选项，右侧一般选择Characters项，方便读图，或者不选。

点击OK，输出即可。

第三步：选择Fil e→Fabrication Outputs→NC Drill Files，出现以下界面，上端与Gerber Setup的General菜单栏一样，选择相同的单位和精度。

下面的Leading/Trailing Zeroes栏，一般选择Suppress leading zeroes，设置基准点。

点击OK，输出即可。

如点击OK后，出现Import Drill Data界面，直接点击OK即可。

第四步：选择Fil e→Assembly Outputs→Generates pick and place files，出现以下界面，直接点击OK，输出即可。

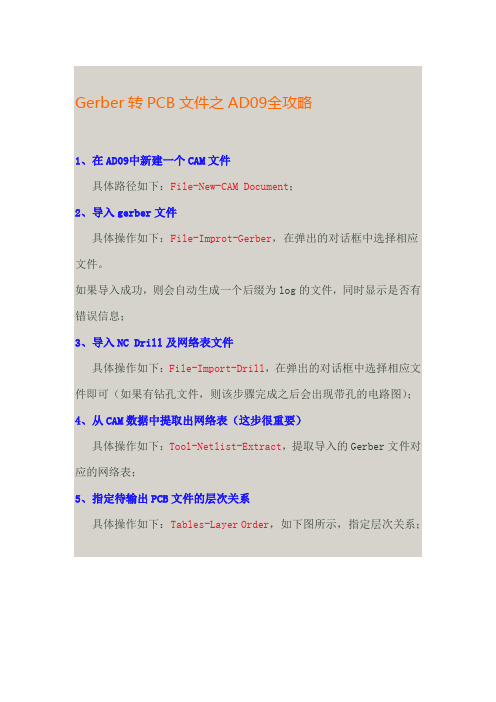

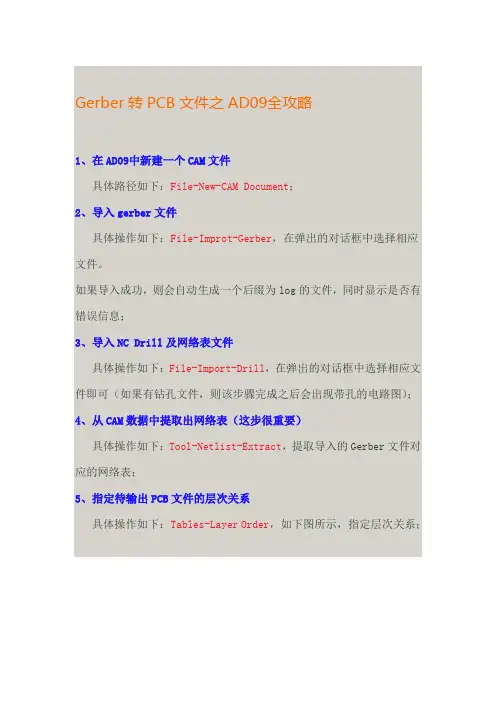

Gerber转PCB文件之AD09全攻略
1、在AD09中新建一个CAM文件
具体路径如下：File-New-CAM Document；
2、导入gerber文件
具体操作如下：File-Improt-Gerber，在弹出的对话框中选择相应文件。

如果导入成功，则会自动生成一个后缀为log的文件，同时显示是否有错误信息；
3、导入NC Drill及网络表文件
具体操作如下：File-Import-Drill，在弹出的对话框中选择相应文件即可（如果有钻孔文件，则该步骤完成之后会出现带孔的电路图）；
4、从CAM数据中提取出网络表（这步很重要）
具体操作如下：Tool-Netlist-Extract，提取导入的Gerber文件对应的网络表；
5、指定待输出PCB文件的层次关系
具体操作如下：Tables-Layer Order，如下图所示，指定层次关系；
6、导出相应版本的PCB文件
具体操作如下：File-Export-Export to PCB，这是就会自动生成后缀为PcbDoc的文件，最后选择File-Save as→保存为你需要的pcb版本即可（例如用protel 99se，在保存时选择4.0的protel版本）。

原创作者：E 群不得了的layout 人（19421245） EDA365 上官小雨 2009 年4月看AD 如何实现 Gerber 文件转PCB 文件之教程许多朋友想要改 CAM 文件，但由于要改的东西在CAM350里不能实现，或是操作繁琐，下面小弟不才，试试用 AD 的CAM tastic 功能将Gerber 文件转化为PCB 文件操作步骤如下:1•先在AD 中新建一个 CAM 文件，如下图：Dp«n. . .Ctrl+OClcs«Ctrl+F4Op«n Prelect...Open Desi gn Workspace...Save Ctrl+SSave As...Save Copy As... Save AllOptnBus System Documant 會PCB:VM1L Docuir«ntVeriLof DacujuentC Source DccumentC 加也der DocumentASM Source Docuni ent ^ext DouiuiGntSetup新建的CAM 文件如下图:7 Rlliu* Dexi^nKK Vml <?£109 一 CkEl a^rLi.c 1 C u. Fxiee Ducufl.Enl2f^ Li ■匚若n$efH DXF F L 1« Edi t Vi4v fl«c4 工DO " Rctul Ar.ul^Ei E 丫眇1“ BierflE Yd Ehd^ar llalpSave Prcj act ACAMSave Desi gxi Workspace Pls.・Output Jab FileDatabase Lirtk Filefile Edit Vi Fl ace ToolsRout Analjj ；E i s T ables Macr oHe 皆►Woi«et»acBl DsWik■ Wwkspacei1 Ropct(*) FiJe View Q SbnucOuie EdlocSEIpfojedutCAMBKtd C<mProieckiFiiee Docurri^riltE taJ| 3 Q Sonjrai Documaili ：Ml 0ClCA^IailclXani自吕始O t\ ■ □ t L* * " ■ 1 "2•将Gerber 文件通过File — Import 导入到新建的 CAM 文件中，如下图:Alt iuB Designer Winter 09 一 CAIt astic1.Ca> 一 Free Docu>ents. Licensed to HP 540St.vt Proj <ctSave Design TorkEpa.i ：e da —Import辽：」_ 1 . pl'L j £ \3Z2. |. ：L .I dd001024 pho smOCilOE'l pho 5H1002023. pho EmdC01023. phosmdDOEQ22 - pho ssbQO2029. pho 551001D2B. pho我的文档* ar tOOl pho* *srt002 pho* ^d (1001024 p] vGerber Files (*. A#:G*;*. PHO)Esport Print Pri^ifrw資 QDB++...Belli st..- Import Wizard Recent Dociaihents R«ctnt Pr&ji*cts Recent Desipi lorkspacesDrill... Mill/RQut_, 琨F/DWG …MFGL/fffGL2.. Exi t A1++F4Aperture File Cusi ng Wizard fornats) (i)L・T " 177 - T武亠T TTH \Select Gerber File Cs) — use Shift or Ctrl for ault iple files ? rx直找范围d):_JCAH我的电胞网上邻居Open. » a Close kCtrl+0Ctrl+F4Open Praject..”Open Q«sicn t^rksptet..・ Save Save As...Save Cop^ As _____ Save AllCtrl+SBflst Aixd.^5i3 Tiblti JJaeroWindowIIP t -H- sRecent桌面文件名CS): 文件类型(T):打并Q)20 in 5Projects MCD55Q>gCD5♦诚FEdit 生* EUce点击OK按钮，导入成功，同时会生成丄OG文本，如果有错误会在里面显示:CAMtastid .Cam4」Log_2009_12_10_10J_27 logf AHtastic DXP : Getber / NC Drill / Mill/Rout Import PCAMtastic File : CAMtas^icl.CamDateTime:10/12/2009 :10:4:27 AKInf otznation Layee 1 _artOOl.pho -stact loading・Information Layer 1 - art001*pho - 亡nd loading.Inf OEiaation Layet 2 - aEt002,pho -3tact loading・Information Layet 2 =act002«pho -end loading^Information Layer 3 -dd001024.pho -start loading.Information Layer 3 -dd001024.pho-end loading^Infornation Layer 4 -smO口丄口2丄.卫-start loading・Infornation Layer 4 -sni001021.phjo - end loading. Information Layet 5 -smOOZOZa.phD-3tart loading・Inf ornatiorL Layer 5 -- end loading・Inf □ r nation Layer 6 —snid001023. phc -start Loading, Information Layet 6 -SMd001Ci23.phci-end loading. Infornation Layer 7 -smd002022rpho-start Loa±Lng* Information Layer 7 -smd002022.pho-end loading. Information Layer 8 _ssb002D29.pho-start loading. Tnformatian Layer8 -ssb002029.pho-end loading* Information Layer 9 - 3St001026»pho -strait loading. Infornation Layet 9 -sst001026.pho -end loading.StatisticsWaminga 0InEormation : IS--."'AltiUB Pe-EieiM-r Vinte-r UEI 匚 GMt krtic>L.C&> » Free F«ouaentf. Licm^^d to HFMiOH il^ EH< E4H ¥iH-Pri* ■・.teilLShl T J >L H - ■計* 即* Idp」a hJ 」A |• |每冕圏S 档|岸屯為 ’"自白•』C ~ fx ■■ [_J ▼ 1-7 t 吟 囂」L£ujMrt'_12j0J S_+J fSIZE QrySYM PLA08|卫止川2| 2i.5 F 0.889 6................ ''' 681 径• • 「2 H25 斗 | 46 止222 . | 4 OJ3O21YESYESYESVESYESYES YES YESMb*、田 卒.1U 5 3-^nUn Qts 护匚歯h.4 *rtirinKi CAHJtitt ［仍 以上导入的文件还没有钻孔，所以我们还要通过 File — Import — Drill 导入钻孔文件 k/ AltI UA Designer Winter 09 一 CAItastic 1. Ca> * 一 Free DocuAents. Licensed to HP540 XF _D----==F i fD s p r o j CD cGr M (D 55m _IJ_l E :5File E^it Vi ew Flace Tools New L 3 Ojien. . .Ctrl+0 CloseCtrl+F4L 5A Upen Froject...Up en D e E i ETL 'iVorkspace...Rou t AiLalyEi E Tables Macro Rep or t£ jY i miijw Help 3_4_27.logSIZE SaveCtrl+SSave As... Save Cop^ As... Save All Save Froject A E ...Save De E i STL Workspace As... Setufi Impor+ E KP or t Frint Freyi ew Frint...Imp or t W i z ：=LI _ d Recent U □匚ujnwrLtE RecerLt Proj ectsRecent Desi ETL WorkspacesAlt+F4Quick Load...ODE++LIDB++...N 皂tli 航…5Drill...r~l_nDXF DVt乌HPGLMill/Rout...口聋丹陆...HPGL/HFGL2...0.8 0.71125 .............■ ______3893128 54Aperturm File (using Wiz:±t-d format£)...点击OK按钮点击OK按钮，就会导入了钻孔文件，如下图，看到了钻孔4.下面这一步才是关键，使用Tool —Netlist —Extracc提取导入的Gerber文件的网络（在这里，软件会把相连的走线视为同一网络，会自动成生网络名），如果不没有网络将不能生成PCB文件。

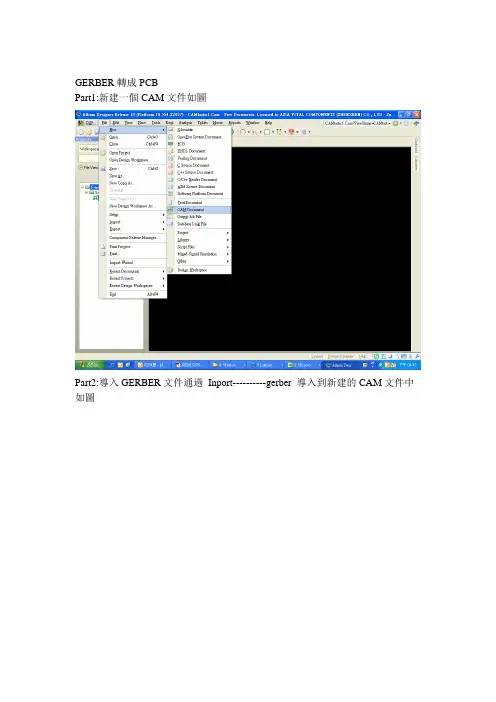

GERBER轉成PCB
Part1:新建一個CAM文件如圖
Part2:導入GERBER文件通過Inport----------gerber 導入到新建的CAM文件中如圖
點擊OK 導入成功后同時會生成.log文本文件，如果有錯誤也會顯示在里面如圖
Part3:以上導入的文件還沒有鉆孔，所以我們還通FILE------INPORT--------DRILL 導入鉆孔文件如下圖
點擊OK
點擊OK,就會導入鉆孔文件如下圖
Part4:下面這一步才是關鍵，用TOOL------NETLIST------EXTRACT提取導入GERBER的網絡（在這里，軟件會把相連的同一走線，視為同一網絡并自動生成網絡名）如果沒有網絡將不能生成PCB文件
注意以上的層一定要對應修改好，點擊OK! 設置layer Physical order 如下：
點擊OK
Part5:只要通過了Part4,才可以匯出PCB文件，通過File-----Export-------Export to PCB 就可以將GERBER文件轉成PCB文件如圖。

END…………………………………….。

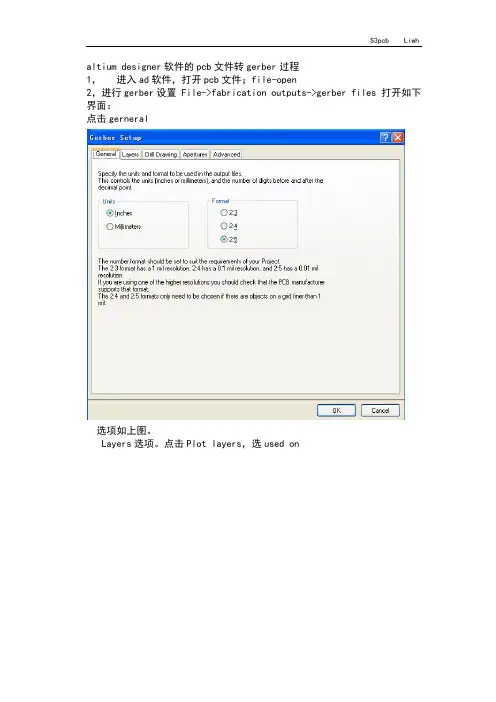

altium designer软件的pcb文件转gerber过程1，进入ad软件，打开pcb文件；file-open2，进行gerber设置 File->fabrication outputs->gerber files 打开如下界面：点击gerneral选项如上图。

Layers选项。

点击Plot layers，选used onApertuers选项。

如图：Rs274x要选中，这样gerber文件中就自动包含了光圈表数据了。

Advanced选项。

如图：除选中use software arcs 外，其他选项基本是缺省的。

设定完后，点击ok开始生成所需的gerber文件，生成的文件将自动保存在pcb同一个目录。

生成的gerber文件为一组。

名称如下：顶层 (*.gtl)，底层(*.gbl)，顶层字符(*.gto)，底层字符(*.gbo)，顶层阻焊(*.gts)，底层阻焊(*.gbs)，电源及地线层(*.gp1,*.gp2...)中间信号层（*.g1,*.g2...）3，gerber文件完成后，再进行钻孔文件（Nc drill files）的生成打开pcb文件后，点击File--fabrication outputs—Nc drill files 打开如下界面，进行nc drill的设置具体选项如图所示：完成后点击ok开始生成文件，所产生的nc drill文件将自动保存在pcb文件的同一目录下。

钻孔文件为一组。

分别为*.drl *.drr *.txt三个。

Gerber与钻孔文件生成后，统一打包就可以作为线路板加工的原始数据使用了。

Altium Designer 导出Gerber文件详细教程1、用Altium打开需要导出Gerber文件的PCB;2、点击“File”－“fabricatio Outputs ” “Gerber Files";3、在弹出的“Gerber Setup”对话框中选择“Layers”选项卡；4、只要选择左下角“Plot Layer”下拉列表里的“Used ON”即可；5、点击“OK”；6、软件会输出一个后辍为“.Cam”的文件，此时选择“File”菜单下的“export"，再选“Gerber”，此时弹出“Export Gerber(s)”对话框，这里可以根据自己的要求选，也可以不用选，直接点击“OK”即可；7、在“Write Gerber(s)”对话框里的下面选择好输出的路径，点击“OK”；此时，PCB的各个层已经导出，但是还是不完整的，还需要钻孔文件，下面讲输出钻孔文件；8、回到PCB文件，点击“File”－“fabricatio Outputs ” “NC Drill Files";9、在弹出的“NC Drill Setup "对话框中，根据自己的需要选择，一般是默认的即可;10、点击“OK”；11、在弹出的“Import Drill Data”对话框直接点击“OK”，下一个对话，也是只要点击“OK”，便可；12、软件同样会输出一个后辍为“.Cam”的文件，此时选择“File”菜单下的“export"，再选“Gerber”，此时弹出“Export Gerber(s)”对话框，这里可以根据自己的要求选，也可以不用选，直接点击“OK”即可；13、在“Write Gerber(s)”对话框里的下面选择好输出的路径，点击“OK”；14、到这里就把整个PCB的Gerber文件完整的输出了，打包给PCB厂商做就可以了。

时间紧没有图片说明，抱歉！HRichie原创;2009-11-09。

Altium Designer输出gerber文件的详细说明-------以Altium Designer为例:1：画好PCB后，在PCB 的文件环境中，左键点击文件-输出制造文件-G erber Files,进入Gerber setup 界面.在“一般” 里面，“单位”选择“英寸”，格式选择2:5,这个尺寸精度比较高，当然，也要先和制板加工厂协商确定精度。

此主题相关图片如下：~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~在“层”里面，选中“包含未连接中间层焊盘”,在“绘制层” 下拉菜单里面选择“选择使用过的” 要检查一下，不要丢掉层,在“镜像层” 下拉菜单里面选择“所有的取消” ,右边的机械层都不要选上!!!此主题相关图片如下：在“光圈”里面，选中“嵌入的光圈(RS274X)”(在方格里打勾)在“高级”里面，在“前导/殿后零字符” 区域，选中“抑制前导零字符”(这个选项可以和加工厂商量的) 左键点击“确认”按键，进行第一次输出。

（生成的*.cam可不用保存）此主题相关图片如下：此主题相关图片如下：2：在PCB 的文件环境中，再次进入Gerber setup 界面，在“层”里面，在左边的“绘制/镜像层” 都不选中，“包含未连接中间层焊盘”也不选中, 只选中有关板子外框的机械层。

、此主题相关图片如下：在“钻孔制图” 里面，选择你要导出的层对。

一般选择“绘制全部使用的层对”，“镜像绘制” 不用选中。

（钻孔统计图钻孔向导图两个区里面设置要一致）！！！！此主题相关图片如下：左键点击“确认”按键，进行第二次输出。

(生成的*.cam可不用保存）~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 3：在PCB 的文件环境中，左键点击文件-输出制造文件-NC Drill Files,进入NC Drill Setup 界面，单位选择“英寸”，格式选择2:5 ,尺寸精度比较高，当然，也要和加工厂协商确定精度。

AltiumDesigner（AD软件）如何导出gerber⽂件gerber⽂件输出包括2部分：⼀、Gerber Files；⼆、Nc Drill Files；分3次导出；⽂件导出是在.PCB项⽬⽂件选中情况下进⾏。

1.PCB的尺⼨外形标注⼀般在mechanical 1、2层；2.设定原点（若还没设定的话，设定时选择基板左下⾓） Edit-Origin-Set；3.输出其⼀：gerber⽂件（File-Fabrication Outputs-Gerber Files）；进⼊后依次设置；General使⽤默认LayersDrill DrawingAperturesAdvanced默认点击OK会进⾏⼀次输出，弹出的**.cam*⽂件可不保存。

（选中.PCB⽂件继续导出后续）--------------------------------------------------------------------------------------------------------------------------------------------------------------------4.导出其⼆NC Drill ；File-Fabrication Outputs-NC Drill Files进⼊后设置和之前设置⼀致进⼊不⽤更改⼀直点击OK;弹出**.cam*⽂件可不保存；---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------5.第三次输出：gerber⽂件（File-Fabrication Outputs-Gerber Files）；点击OK，导出完成；.cam⽂件可不保存；默认导出⽂件在PCB⼯程⽬录下；。

体验体验AltiumAltium Designer Winter 09的强大功能之利用利用CAMtastic CAMtastic 反向生成反向生成PCBPCB 文件在原PCB 文件缺失或者损坏的情况下，想要利用Gerber文件生成PCB文件，之前大家都是运用CAM350和Portle2.8等等多个软件来进行转换，极其繁琐。

现在我们可以利用Altium Designe r Winter 09的强大功能来轻松实现这一功能,重新生成PCB文件以弥补损失！操作步骤：1、在AD 09中新建一个CAM 文件。

如下图所示：AD0909的File/Import导入其他软件输出的Gerber文件。

2、通过AD点击OK确认成功导入：（同时还会生出一个后缀为：.Log的文件，如果有错误会在里面显示）由于这时没有导入钻孔文件，可以看出此时的PCB里面并没有任何过孔。

09的File/Import导入其他软件输出的NC Drill文件和网表文件。

（步骤一样）3、通过ADAD09导入钻孔文件后，可以看到已经有过孔了。

4、使用Tool/Netlist/Extract提取导入的Gerber的网络（将相连的Track视为同一网络，网络名随机生成）。

如果不导入网表将不能生成PCB文件！选择Tools\Netlist\Extrast从CAM数据中提取出网络表。

这一步很重要！5、通过File/Export/Export to PCB，将CAM文件导出到PCB。

（如果没有第4步那么Export t o PCB项将显示为灰色，即不能实现PCB的导出）6、至此基本完成了导入功能，但是所有的元件已经分解成了线段，overlay上的Designator也不再是Text。

效果图如下：异型孔都不见了！（可以看到，软件目前还不支持异型孔的转换）09制作的3D效果图AD09最后附上用AD。

第一部分：整理原稿1.gerber（线路、外形）2.DRL3.外形（层属性设置为板）第二部分：GERBER转PCB 1.打开Altium软件首先需要新建一个CAM Document2.点击File -> Import -> Gerber 导入整理后Gerber原稿文件在弹出对话框按自述文件设置导入的Gerber文件相关内容之后弹出日志及导入的效果，0个错误，0个警告！接下来我们要导入钻孔文件，选择File -> Import -> Drill弹出File Import - NC Drill弹出Import Drill Data设置对话框，按照自述文件进行相关设置弹出日志对话框，同样是0个错误，0个警告！放大以后我们可以看到孔已经添加上了。

Altium和其他看图软件一样，在CAMtastic菜单下可以切换看单层！我们会看到输出菜单下的Export to PCB 还是灰色的，因为我们还有一项更重要的工作就是为所有具有链接关系的层生成网络！3.选择Tools -> Netlist -> Extract 把具有链接关系的物体生成同一网络。

（注意：在此之前先修改层的物理顺序和属性，在Tables下拉菜单）弹出的对话框大意好像是一个或多个层的类型是重复的，需要压缩或重新定义。

单击是，按照如下设置：打开层属性对话框Tables->Layer Table (设置Type列)View->Layer Order 要按照自述文件的排列顺序以拖拽的方式整理一下！单击OK 回到Layers Table 单击Apply 再单击OK.打开创建与更新层次序对话框Tables->Layer Order因为L3是顶层铜，L1是底层铜这里要在Layers Physical Order 下单击下面的表格设置对应的层面！单击OK这一步总算完成了。

生成网络后单击CAMtastic菜单下的相应网络，会在编辑框中高亮显示。

Altium Designer输出gerber文件步骤输出给PCB制造厂商的geber文件实际上只要两次输出文件：Geber Files输出和NC Drill Files输出。

在输出geber前建议进行一些预处理工作，关于具体操作步骤，将在下文中详述。

本教程PCB 板尺寸外形、开槽、钻孔均使用Keepout Layer定义。

1.预处理工作1.1建立PCB Project建议先建立PCB Project，将PCB包含到建立的Project中，执行gerber输出操作后将自动建立一个名称为“Project Outputs for+ Project名”的文件夹，所有gerber文件在都输出到该文件夹中。

如果PCB单独存在即不被包含在Project中，输出的geber文件将很凌乱保存在PCB文件所在的文件夹中。

1.2放置钻孔图标位图列表字符操作：切换到Drill Drawing层，选择字符串工具，在属性对话框中将text选项选择“.legend”，Layer选项选择“Drill Drawing”，然后放置该字符在PCB右下角。

该字符的作用是在输出的gerber 文件中生成一个钻孔信息的表格。

如图1所示。

1.3放置PCB层名称字符选择字符串工具，在属性对话框中Layer选项设为“.Layer _Name”,然后分别在被使用到的层中放置层名称字符串。

PCB中使用了多少个层，相应的就放置多少个层名称字符串。

该操作的作用是清新表明PCB使用到的层，让制造PCB的供应商更加明白无误。

当然不进行该操作也是可以的，放置层名称字符串只是一种附加说明，更加完善描述PCB。

如图1所示。

图12.Geber Files输出2.1进入gerber输出选择菜单栏“File”-“Fabrication Outputs”-“Gerber Files”，进入生成Gerber文件的设置对话框。

如图2所示。

图22.2General设置单位（units）采用默认，格式（format）选择较低精度的2:3，当然也可选择其余两项中任意一项，但要求精度更高，对供应商制造工艺要求也更高。

altium原理图转pcbAltium Designer是一款功能强大的电子设计自动化软件，它集成了原理图设计、电路模拟、PCB设计、FPGA设计等多种功能于一体，为电子工程师提供了全面的设计解决方案。

在设计过程中，将原理图转换为PCB布局是一个非常重要的步骤，而Altium Designer提供了一些强大的工具来帮助我们完成这一步骤。

首先，我们需要在Altium Designer中打开我们的原理图文件。

在打开原理图文件后，我们可以看到原理图中的所有元器件以及它们之间的连接关系。

接下来，我们需要将原理图转换为PCB布局。

在Altium Designer中，这个过程非常简单，我们只需要点击工具栏中的“Design”选项，然后选择“Import Changes from...”，然后选择我们的PCB布局文件。

Altium Designer会自动将原理图中的元器件布局到PCB中，并根据元器件之间的连接关系自动生成连线。

在生成PCB布局后，我们可以通过Altium Designer提供的丰富工具来对PCB进行进一步的设计。

例如，我们可以通过“Route”工具来对PCB进行布线，通过“Polygon Pour”工具来进行铜箔填充，通过“Design Rule Check”工具来检查设计规则是否符合要求等等。

Altium Designer提供了丰富的工具来帮助我们完成PCB设计，让我们能够高效地完成设计工作。

除了基本的PCB设计工具外，Altium Designer还提供了一些高级的功能来帮助我们优化PCB设计。

例如，Altium Designer提供了三维模型的支持，我们可以在设计过程中预览PCB的三维效果，这有助于我们更好地理解设计效果。

此外，Altium Designer还提供了原理图与PCB的联动功能，我们可以在原理图中对元器件进行修改，然后直接同步到PCB中，这大大提高了设计效率。

总的来说，Altium Designer为我们提供了一套完整的原理图转换为PCB布局的解决方案，它提供了丰富的工具和功能来帮助我们完成PCB设计。

Altiumdesigner怎样从原理图生成PCB图Altium Designer是一款功能强大的电子设计自动化（EDA）软件，可以帮助工程师在设计电路时实现原理图到PCB的转换。

下面是一个详细的步骤，展示了如何使用Altium Designer从原理图生成PCB图。

第1步：创建工程在Altium Designer中，打开软件并新建一个工程，选择一个合适的工作目录并为该工程命名。

第2步：创建原理图在创建的工程中，新建一个原理图。

你可以使用快捷键Ctrl+N或者在“File”菜单中选择“New”>“Schematic Sheet”来创建原理图。

给原理图命名，并为其选择一个合适的编号。

第3步：设计电路在原理图中以图形元件的形式绘制你的电路。

使用工具栏上的元件工具可以方便地添加电阻器、电容器、晶体管等元件。

使用连接线工具将元件连接起来，形成电路连接。

第4步：设置组件封装在继续之前，你需要为原理图中使用的每个组件选择一个合适的封装。

使用库浏览器查找和选择封装，并将其分配给相应的组件。

第5步：连接电源如果你的电路需要电源，你需要添加适当的电源符号到原理图中。

从库浏览器中找到你需要的电源符号，并将其放置到原理图中。

使用连接线工具将电源与电路的相应部分连接起来。

第7步：设计规则设置第8步：创建PCB文件第9步：定义PCB分层第10步：确定布局在PCB平面上，安放元件以体现原理图的物理布局。

你可以使用导航栏中的“Place”菜单中的元件工具，将所需的元件放置到PCB布局中，以反映原理图中的物理连接。

第11步：布线第12步：生成输出文件完成布线之后，你可以生成各种输出文件，例如制造文件、印刷文件和3D模型。

从导航栏中选择“Outputs”>“Gerber Files”或者“Outputs”>“Fabrication Outputs”生成所需的文件。

以上是使用Altium Designer从原理图生成PCB图的步骤。
