继电保护知识学习一、名词解释：1、短路：指线路相与相之间或相与地之间的短接，以及电机或变压器同一相绕组不同线匝之间的短接。
2、事故：指系统全部或部分的正常工作遭到破坏，以致对用户停电或少送电，电能质量下降到不允许的程度，甚至设备损坏的运行情况。
3、继电保护的任务：反应电力系统故障，自动、可靠、快速而有选择地通过断路器将故障元件从系统中切除，保证无故障部分继续运行，这是继电保护的首要任务；反应电力系统不正常工作状态，一般动作于信号，告诉值班人员及时处理，这是继电保护的另一任务。
4、短路故障的危害：（1）、短路点通过短路电流将形成电弧，可能烧毁故障设备。
（2）、短路电流可达几倍至几十倍，其热效应和电动机效应，可能使短路回路内的电气设备遭受破坏或损伤。
（3）、短路时部分电力系统的电压大幅度下降，使用户的正常工作遭受破坏，严重时可能造成电压崩溃，引起大面积停电。
（4）、短路故障可能使电力系统稳定运行遭到破坏，产生振荡，甚至造成系统瓦解。
（5）、不对称短路时，短路电流中的负序分量在电机气隙中形成逆向旋转磁场，在电机转子中感应大量的100H Z电流使转子因附加发热局部温度过高而烧损。
（6）、接地短路时出现的零序分量电流，对附近的通讯线路及铁路自动信号系统产生干扰。
5、继电保护的分类：（1）、按反应故障的不同，可份为相间短路、接地短路、匝间短路、失磁保护等。
（2）、按其功用不同可分为主保护、辅助保护和后备保护。
（3）、按被保护对象的不同可分为：输电线路保护、发电机保护、变压器保护、电动机保护、母线保护。
（4）、按继电保护所反应的物理量不同，可分为电流保护、电压保护、方向电流保护、距离保护、差动保护、高频保护、瓦斯保护等。
6、过流保护：电力系统发生故障时，故障元件通过短路电流，其数值大大超过正常运行时的负荷电流，利用短路时电流增大这个条件构成的保护，称为过流保护。
7、低电压保护：电力系统发生短路故障的另一特征是电压降低，越接近故障点电压降得越多，这种反应故障时电压降低而动作的保护，成为低电压保护。
继电保护知识学习一、名词解释：1、短路：指线路相与相之间或相与地之间的短接，以及电机或变压器同一相绕组不同线匝之间的短接。
2、事故：指系统全部或部分的正常工作遭到破坏，以致对用户停电或少送电，电能质量下降到不允许的程度，甚至设备损坏的运行情况。
3、继电保护的任务：反应电力系统故障，自动、可靠、快速而有选择地通过断路器将故障元件从系统中切除，保证无故障部分继续运行，这是继电保护的首要任务；反应电力系统不正常工作状态，一般动作于信号，告诉值班人员及时处理，这是继电保护的另一任务。
4、短路故障的危害：（1）、短路点通过短路电流将形成电弧，可能烧毁故障设备。
（2）、短路电流可达几倍至几十倍，其热效应和电动机效应，可能使短路回路内的电气设备遭受破坏或损伤。
（3）、短路时部分电力系统的电压大幅度下降，使用户的正常工作遭受破坏，严重时可能造成电压崩溃，引起大面积停电。
（4）、短路故障可能使电力系统稳定运行遭到破坏，产生振荡，甚至造成系统瓦解。
（5）、不对称短路时，短路电流中的负序分量在电机气隙中形成逆向旋转磁场，在电机转子中感应大量的100H Z电流使转子因附加发热局部温度过高而烧损。
（6）、接地短路时出现的零序分量电流，对附近的通讯线路及铁路自动信号系统产生干扰。
5、继电保护的分类：（1）、按反应故障的不同，可份为相间短路、接地短路、匝间短路、失磁保护等。
（2）、按其功用不同可分为主保护、辅助保护和后备保护。
（3）、按被保护对象的不同可分为：输电线路保护、发电机保护、变压器保护、电动机保护、母线保护。
（4）、按继电保护所反应的物理量不同，可分为电流保护、电压保护、方向电流保护、距离保护、差动保护、高频保护、瓦斯保护等。
6、过流保护：电力系统发生故障时，故障元件通过短路电流，其数值大大超过正常运行时的负荷电流，利用短路时电流增大这个条件构成的保护，称为过流保护。
7、低电压保护：电力系统发生短路故障的另一特征是电压降低，越接近故障点电压降得越多，这种反应故障时电压降低而动作的保护，成为低电压保护。

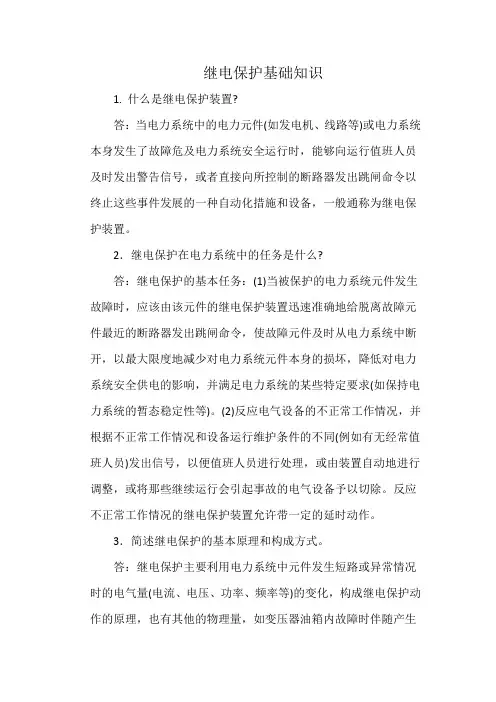

继电保护基础知识1.什么是继电保护装置?答：当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。
2．继电保护在电力系统中的任务是什么?答：继电保护的基本任务：(1)当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。
(2)反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。
反应不正常工作情况的继电保护装置允许带一定的延时动作。
3．简述继电保护的基本原理和构成方式。
答：继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等)的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。
大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分(和定值调整部分)、逻辑部分、执行部分。
4．电力系统对继电保护的基本要求是什么?答：继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求：这四“性”之间紧密联系，既矛盾又统一。
(1)可靠性是指保护该动体时应可靠动作。
不该动作时应可靠不动作。
可靠性是对继电保护装置性能的最根本的要求。
(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。
第一节继电保护基础知识1．什么是继电保护装置和安全自动装置？答：当电力系统中的电力元件或电力系统本身发生了故障或危及安全运行的事件时，能自动向值班员发出警告信号，或向所控制的断路器发跳闸指令，以终止事件的发展。
实现这种自动化措施的设备，用于保护电力元件的，称为继电保护装置；用于保护电力系统的，称为电力系统安全自动装置。
2．继电保护在电力系统中的任务是什么？答：(1) 当被保护的电力元件发生故障时，继电保护装置迅速地给距离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中隔离，最大限度的维护系统稳定，降低元件损坏程度。
(2) 反映电气设备的不正常工作情况，及时发出信号，以便值班人员处理，或由安全自动装置及时调整，恢复系统正常运行。
3．电力系统对继电保护的基本要求是什么？答：继电保护装置必须满足可靠性、选择性、灵敏性和速动性四个要求，具体分述如下：(1) 可靠性。
保护装置的可靠性是指当被保护设备区内发生故障时，保护装置应可靠动作；被保护设备区外发生故障时，保护装置不发生误动作。
(2) 选择性。
保护装置的选择性是指电力系统发生故障时，首先由故障设备的保护切除故障；如故障设备的保护或断路器拒动时，由相邻设备的保护动作，将故障切除。
尽量缩小切除故障的停电范围。
(3) 灵敏性。
保护装置的灵敏性是指保护装置对其动作区内的故障能可靠反映的能力。
一般用灵敏系数来衡量，反映故障时数值参量增加的保护装置的灵敏系数为：Klm=保护区末端金属性短路故障时的最小参量／保护的整定动作值反映故障时数值参量减少的保护装置的灵敏系数为Klm=保护的整定动作值／保护区末端金属性短路故障时的最大参量(4) 速动性。
保护装置的速动性是指保护装置应以允许的尽可能快的速度切除故障，减轻故障对设备损坏程度，提高尽快恢复电力系统稳定运行的能力。
4．什么是主保护、后备保护、辅助保护和异常运行保护？答：主保护是满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护线路和设备的保护。
继电保护最全面的知识一、基本原理继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障，是保护区内故障还是区外故障的功能。
保护装置要实现这一功能，需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。
电力系统发生故障后，工频电气量变化的主要特征是：1）电流增大短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。
2）电压降低当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。
3）电流与电压之间的相位角改变正常运行时电流与电压间的相位角是负荷的功率因数角，一般约为20°,三相短路时，电流与电压之间的相位角是由线路的阻抗角决定的，一般为60°~85°,而在保护反方向三相短路时，电流与电压之间的相位角则是180°+（60°~85。
）。
4）测量阻抗发生变化测量阻抗即测量点（保护安装处）电压与电流之比值。
正常运行时，测量阻抗为负荷阻抗；金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。
不对称短路时，出现相序分量，如两相及单相接地短路时，出现负序电流和负序电压分量；单相接地时，出现负序和零序电流和电压分量。
这些分量在正常运行时是不出现的。
利用短路故障时电气量的变化,便可构成各种原理的继电保护。
此外，除了上述反应工频电气量的保护外，还有反应非工频电气量的保护，如瓦斯保护。
二、基本要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。
对于作用于继电器跳闸的继电保护,应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。
1、选择性选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。
