电力系统继电保护基础学习知识原理

电力系统继电保护基础知识一、电力系统继电保护的基本概念1. 继电保护的3个组成部分：•测量回路•逻辑回路•执行回路2. 继电保护的3个基本任务：•切除故障元件•反映不正常运行状态•与其他自动装置配合3. [判断题] 电力系统的继电保护是通过监视电力系统中的电气量的变化从而判断系统是否出现故障。

（×）4. 可靠性包括安全性（不误动）和可信赖性（不拒动），主要取决于保护装置本身的制造质量。

5. 选择性是通过合理地选择保护方案、正确地进行整定计算以及精确地调整试验而获得的。

6. 灵敏性并不是越大越好，有时与安全性相矛盾。

7. 保护的整定时间是通过时间继电器来整定的，所以整定的动作时间是指时间继电器的动作时间。

8. 电力系统安全自动装置包括：•低周、低压减负荷装置•自动重合闸•故障录波器•备自投装置•系统解列9. 逻辑回路包括：•“或”回路•“与”回路•“延时启动”回路•“记忆”回路10. 最早出现的是过电流保护类型的熔断器装置，以后经历了机电型、晶体管型、集成电路型、微机型四个阶段。

11. 微机保护软件是由初始化模块、故障检出模块、故障计算模块组成。

12. 不通电时闭合的触点叫常闭触点，不通电时断开的触点叫常开触电。

二、电网的电流保护No.1 单侧电源网络相间短路的电流保护1、（瞬时）电流速断保护校验时要求最小保护范围不小于本线路全长的15%~20%。

2、限时电流速断保护要求灵敏系数大于1.3~1.5。

3、定时限过电流保护要求近后备的灵敏系数大于1.3~1.5，远后备的灵敏系数大于1.23。

4、时间阶梯∆t为0.5s。

5、对于线路-变压器组接线，电流速断可以保护线路全长。

可以只装设电流速断和过流保护。

6、相间电流速断保护比零序电流速断保护范围小，因为零序阻抗较大，其电流曲线陡。

7、运行方式的变化对电流保护有影响，对低电压保护、距离保护等均无影响。

8、定时限过电流保护整定：其中，Krel=1.15~1.25，Kre=0.85~0.95。

继电保护基本原理及电力知识问答第一篇 继电保护基本原理第一章 概述一．什么是电力系统？有两种说法：1．由生产和输送电能的设备所组成的系统叫电力系统，例如发电机、变压器、母线、输电线路、配电线路等，或者简单说由发、变、输、配、用所组成的系统叫电力系统。

2．有的情况下把一次设备和二次设备统一叫做电力系统。

一次设备：直接生产电能和输送电能的设备，例如发电机、变压器、母线、输电线路、断路器、电抗器、电流互感器、电压互感器等。

二次设备：对一次设备的运行进行监视、测量、控制、信息处理及保护的设备，例如仪表、继电器、自动装置、控制设备、通信及控制电缆等。

二．电力系统最关注的问题是什么？由于电力系统故障的后果是十分严重的，它可能直接造成设备损坏，人身伤亡和破坏电力系统安全稳定运行，从而直接或间接地给国民经济带来难以估计的巨大损失，因此电力系统最为关注的是：安全可靠、稳定运行。

三．电力系统的三种工况正常运行状态；故障状态；不正常运行状态。

而继电保护主要是在故障状态和不正常运行状态起作用。

四．继电保护装置就是指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

它的基本任务简单说是：故障时跳闸，不正常运行时发信号。

五．继电保护的基本原理和保护装置的组成为完成继电保护所担负的任务，显然应该要求它正确地区分系统正常运行与发生故障或不正常运行状态之间的差别，以实现保护。

如图1-1（a ）、（b ）所示的单侧电源网络接线图，（这是一种最简单的系统），图1-1(a)为正常运行情况，每条线路上都流过由它供电的负荷电流İf （一般比较小）， 各变电所母线上的电压，一般都在额定电压（二次线电压100V ）附近变化，由电压和电流之比所代表的“测量阻抗”Z f 称之为负荷阻抗，其值一般很大。

图1-1(b )表示当系统发生故障时的情况，例如在线路B-C 上发生了三相短路，则短路点的电压U d 降低到零，从电源到短路点之间将流过很大的短路电流İd , 各变电所母线上的电压也将在不同程度上有很大的降低（称之为残压）。

继电保护基础知识和微机保护原理继电保护是电力系统中重要的安全措施之一，它的作用是在电力系统发生故障时，迅速切除或隔离故障点，保护电力设备和人身安全。

而微机保护利用先进的微机技术，结合各种传感器和控制装置，实现电力系统的准确、灵敏和可靠的保护，提高系统的稳定性和可靠性。

本文将介绍继电保护基础知识和微机保护原理。

一、继电保护基础知识1.继电保护原理继电保护根据电力系统的运行状态和故障特征，通过各种传感器和设备，对电力系统的电压、电流、功率等进行监测和测量，从而判断系统是否发生故障以及故障的位置和类型。

根据保护原理的不同，可以将继电保护分为差动保护、过流保护、间隙保护、距离保护等。

2.继电保护的类型继电保护按照保护范围的不同，可以分为发电机保护、变压器保护、线路保护、母线保护、馈线保护等。

不同的保护对象有着不同的保护特点和保护要求。

3.继电保护的组成继电保护由监测传感器、比较装置、判据装置和动作执行装置等组成。

监测传感器负责将电能转化为可测量的电信号，如电压互感器、电流互感器等；比较装置根据测量信号和设定值进行比较，判断系统的状态；判据装置根据比较装置的输出结果，生成动作指令，控制动作执行装置对保护范围内的设备进行保护动作。

1.微机保护系统结构微机保护系统由数据采集模块、微机主控装置、数据处理模块、监测和操作界面等组成。

数据采集模块负责采集保护对象的电压、电流等信号，并将其转化为数字信号；微机主控装置进行数据的处理和分析，并根据设定条件生成保护动作指令；数据处理模块进行数据的存储和管理，提供故障记录和统计报表等。

2.微机保护的特点微机保护具有以下特点：（1）准确性高：微机保护采用先进的数字信号处理技术，可以实时监测和测量电力系统的各种参数，提高保护的准确性和可靠性。

（2）速度快：微机保护系统的处理速度很快，可以在几十毫秒内完成对电力系统的故障判断和动作指令的生成。

（3）功能强大：微机保护具有丰富的功能，可以实现过流保护、差动保护、距离保护、频率保护等多种保护方式。

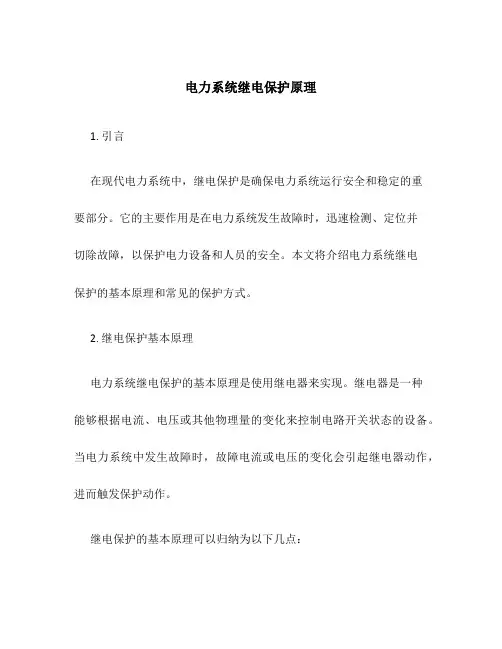

电力系统继电保护原理1. 引言在现代电力系统中，继电保护是确保电力系统运行安全和稳定的重要部分。

它的主要作用是在电力系统发生故障时，迅速检测、定位并切除故障，以保护电力设备和人员的安全。

本文将介绍电力系统继电保护的基本原理和常见的保护方式。

2. 继电保护基本原理电力系统继电保护的基本原理是使用继电器来实现。

继电器是一种能够根据电流、电压或其他物理量的变化来控制电路开关状态的设备。

当电力系统中发生故障时，故障电流或电压的变化会引起继电器动作，进而触发保护动作。

继电保护的基本原理可以归纳为以下几点：•故障检测：继电保护需要能够快速检测电力系统中的故障。

常见的故障包括短路、接地故障等。

通过测量电流、电压和其他物理量来检测故障。

•故障定位：一旦检测到故障，继电保护需要能够准确地确定故障的位置。

通过分析故障电流、电压的变化，继电保护可以定位故障发生的位置。

•保护动作：一旦确定了故障的位置，继电保护需要能够迅速触发保护动作，切除故障。

常见的保护动作包括断路器的跳闸、开关的切换等。

3. 继电保护方式根据所保护的电力设备和故障类型的不同，继电保护可以分为多种方式。

以下是一些常见的继电保护方式：过流保护是最常见的继电保护方式之一。

它通过测量电力系统中的电流大小，一旦电流超过设定的阈值，继电保护会触发保护动作。

过流保护可以用于检测短路故障和过载故障。

3.2 过压保护和欠压保护过压保护和欠压保护是主要用于保护电力系统中的变压器和其他电气设备。

当电压超过或低于设定的阈值时，继电保护会触发保护动作，以避免设备损坏或安全事故发生。

3.3 频率保护频率保护用于监测电力系统中的频率变化。

当频率超过设定的阈值时，继电保护会触发保护动作。

频率保护可以用于检测电力系统运行异常或发生故障的情况。

差动保护是一种用于保护变压器和发电机等关键设备的继电保护方式。

它通过比较设备输入端和输出端电流之差，一旦差值超过设定的阈值，继电保护会触发保护动作。

电力系统继电保护的原理
电力系统继电保护的原理是基于监测电力系统中的电流、电压等参数，一旦这些参数超过了设定的阈值，继电保护设备就会发出信号，触发断路器等设备进行动作，以保护电力系统的安全稳定运行。

继电保护设备通常由电流互感器和电压互感器等传感器、测量单元、比较单元、逻辑单元以及执行单元等组成。

其中，电流互感器和电压互感器负责将电力系统中的电流和电压信号转化为测量信号，传送给测量单元进行处理。

测量单元将测量信号转化为数字信号，并与事先设定的保护阈值进行比较。

比较单元负责对比测量信号和阈值的大小关系，当测量信号超过设定阈值时，比较单元会发出触发信号。

逻辑单元接收触发信号，并根据预设的保护逻辑进行判断，决定是否需要进行保护动作。

最后，执行单元接收逻辑单元的指令，通过操纵断路器等设备进行相应的动作。

继电保护设备的阈值设置是根据电力系统的运行要求和设备的额定参数进行调整的。

不同的电力设备，如发电机、变压器、线路等，具有不同的保护要求，因此需要针对性地设置保护阈值。

阈值的设置需要综合考虑设备的稳定工作范围、起动过电流、过负荷电流等因素，并根据实际情况进行适当调整。

继电保护系统的关键在于快速、准确地检测电力系统中的异常情况，并及时采取相应的保护措施。

通过使用互感器转化电路参数为可测量的信号，再经过测量、比较和逻辑判断等步骤，
能够快速、有效地实现对电力系统的保护。

这种原理能够大大提高电力系统的可靠性和安全性，确保电力系统的正常运行。

继电保护基本原理
继电保护基本原理是电力系统中一种常用的保护方法，它主要通过测量电路中的电流、电压等参数，并根据一定的逻辑关系和判据来判断电力系统是否存在故障或异常情况，并采取相应的措施，保护电力系统的安全运行。

继电保护的基本原理包括以下几个方面：
1. 电流与电压测量：继电保护通常通过电流互感器和电压互感器来测量电路中的电流和电压。

电流互感器将高电流变换为与之成比例的低电流，电压互感器则将高电压变换为与之成比例的低电压。

测量出的电流和电压信号将作为继电保护的输入信号。

2. 选择性：继电保护需要根据故障类型和位置来选择相应的保护元件，以实现快速、准确地判断故障位置和类型。

为了实现选择性保护，继电保护系统通常会设置多个保护回路，并通过元件的参数设置、电流电压比较等方式来实现选择性。

3. 逻辑判断：继电保护通过对测量得到的电流、电压信号进行逻辑判断，确定电力系统是否存在故障或异常情况。

常见的判断逻辑包括过流保护、距离保护、差动保护等。

例如，过流保护会比较电流信号与设定的额定电流值，当电流超过额定值时，保护动作，切断故障电路。

4. 装置操作：当继电保护判断存在故障时，它会采取相应的操作来保护电力系统。

常见的操作包括触发离合器、断路器等开
关设备，以切断故障电路。

此外，继电保护还可以向监控系统发送警报信号，以便及时采取措施修复故障。

继电保护基本原理的核心是通过测量和判断电路参数，实现对电力系统故障的快速、准确保护。

它在电力系统中起着重要的作用，可以有效地防止故障扩大、保护设备的安全运行。

电力系统继电保护知识点总结文字部分1 第三章电网距离保护1.距离保护的定义和基本原理【距离保护：是利用短路时电压、电流同时变化的特征，测量电压与电流的比值，反映故障点与保护安装处的距离而工作的保护。

】【基本原理：按照几点保护选择性的要求，安装在线路两端的距离保护仅在线路MN内部故障时，保护装置才应立即动作，将相应的断路器跳开，而在保护区的反方向或本线路之外的正方向短路时，保护装置不应动作。

】【与电流速断保护一样，为了保证在下级线路出口处短路时保护不误动作，在保护区的正方向（对于线路MN的M侧保护来说，正方向就是由M指向N 的方向）上设定一个小于线路全长的保护范围，用整定距离Lset表示。

】【当系统发生故障时，首先判断故障的方向，若故障位于保护区的正方向上，则设法测出故障点到保护安装处的距离Lk，并将Lk与Lset比较，若Lk小于Lset，说明故障发生在保护范围以内，这时保护应立即动作，跳开相应的断路器；若Lk大于Lset，说明故障发生在保护范围之外，保护不应动作，对应的断路器不会跳开。

若故障位于保护区的反方向上，则无需进行比较和测量，直接判断为区外故障而不动作。

】（3.8为什么阻抗继电器动作特性是区域。

常用区域）由于互感器误差、过渡电阻等影响，继电器实际测量的Zm不能严格落在Zset同向直线上，而是该直线附近的区域，为保证区内故障情况下阻抗继电器可靠动作，在复平面上，其动作范围是包括Zset对应线段在内，在Zset方向上不超过Zset的区域。

【a:偏移圆无死区，不具有完全方向性，反方向出口短路动作，只能作为后备段】【b：方向圆有方向性，只在正向区内故障动作，但动作特性经过原点，在正向/反向出口短路时Zm很小，处在临界动作区域，可能拒动/误动，必须采取专门措施防止出口故障时拒动或误动】【c：上抛圆】【d：全阻抗圆无电压死区，不具有方向性】【e苹果特性与橄榄特性：苹果特性有较高的耐受过渡电阻的能力，耐受过负荷的能力比较差；橄榄特性正好相反。

电力系统继电保护讲义1. 引言电力系统的继电保护是保障电力系统安全、稳定运行的重要组成部分。

在电力系统中，继电保护设备通过监测电力系统中的异常情况并采取相应的保护动作来实现对系统的保护。

本讲义将介绍电力系统继电保护的基本原理、常用设备和工作原理。

2. 继电保护基本原理继电保护的基本原理是通过检测电力系统中的异常电流、电压等参数，并与保护设置的阈值进行比较，当参数超过阈值时触发保护动作。

继电保护通过可靠的电气连接和灵敏的保护设备来实现对电力系统的保护。

3.1. 电流继电器电流继电器是一种常用的保护设备，用于检测电力系统中的电流异常情况。

电流继电器通过电流互感器将电流信号转换为电压信号，然后通过电路进行处理并与保护设定值进行比较，当电流超过设定值时触发保护动作。

3.2. 电压继电器电压继电器用于检测电力系统中的电压异常情况。

电压继电器通过电压互感器将电压信号转换为电压信号，然后通过电路进行处理并与保护设定值进行比较，当电压超过设定值时触发保护动作。

频率继电器用于检测电力系统中的频率异常情况。

频率继电器通过频率传感器将频率信号转换为电压信号，然后通过电路进行处理并与保护设定值进行比较，当频率超过设定值时触发保护动作。

3.4. 相位继电器相位继电器用于检测电力系统中的相位异常情况。

相位继电器通过相位传感器将相位信号转换为电压信号，然后通过电路进行处理并与保护设定值进行比较，当相位超过设定值时触发保护动作。

3.5. 故障录波器故障录波器用于记录电力系统中的故障事件，方便后续的故障分析和处理。

故障录波器通过记录电力系统中的电流、电压等参数，并存储为波形数据，可以提供给保护工程师进行分析。

4. 继电保护工作原理继电保护工作原理是继电保护设备按照一定的逻辑关系进行工作。

继电保护设备将电力系统中的参数信号与设定值进行比较，并根据逻辑关系判断是否触发保护动作。

继电保护设备通常采用可编程逻辑控制器（PLC）或微处理器来实现逻辑运算和保护动作。

第一章概述1、本章学习要求〔1〕应熟悉的内容了解电力系统继电保卫的作用，明确继电保卫在在电力系统发生故障或不正常运行时的根基任务和作用。

〔2〕应掌握的内容了解实现继电保卫的根基原理和组成：继电保卫的根基原理。

利用单侧、双侧电气量或非电气量变化的特征能够判定电力系统有、无故障或不正常运行情况。

继电保卫装置的三个组成局限以及各局限的作用。

〔3〕应熟练掌握的内容深刻理解电力系统对继电保卫的根基要求和“四性〞之间的关系。

对继电保卫的根基要求：选择性、快速性、灵敏性和可靠性(即“四性〞)等极其重要的根基概念。

“四性〞之间的关系以及它们之间有时是矛盾而又统一的概念。

后备保卫的作用；近后备和远后备。

2、本章重点难点分析对继电保卫装置应当具有的性能，必须提出严格的要求，确实是根基所谓的“四性〞，即选择性、速动性、灵敏性和可靠性。

其中可靠性是最重要的，选择性是要害，灵敏性必须足够，速动性要抵达必要的程度，所谓“必要的程度〞，有时是指快到几十或十几毫秒，有时也能够是几秒或更长些，依据被保卫对象的重要性具体确定。

“四性’是设计、分析与评价继电保卫装置是否先进、有用和完善的动身点和依据。

3、本章典型例题解答例：何谓继电保卫装置、继电保卫系统、继电保卫？答：继电保卫装置是当电力系统中发生故障或出现异常状态时能自动、迅速而有选择地切除故障设备或发出告警信号的一种专门的反事故用自动装置。

继电保卫系统为多种或多套继电保卫装置的组合。

继电保卫用来泛指继电保卫技术或继电保卫系统。

也常用作继电保卫装置的简称，有时直截了当称为“保卫〞。

4、本章作业(p.5)第二章电网相间短路的电流电压保卫和方向性电流保卫1、本章学习要求〔1〕应熟悉的内容了解电磁型继电器的作用和工作原理，理解起动值、返回值和返回系数及继电特性等根基概念。

理解电流(电压)互感器的极性和误差。

了解相间短路方向电流保卫的作用和构成。

了解电抗型电流电压变换的作用、构造及工作原理。
