电力系统基础知识培训

电力系统培训计划一、培训目的通过电力系统培训，使参与培训的人员具备电力系统运行和维护所需的知识和技能，提高工作效率，确保电力系统的安全和稳定运行。

二、培训内容1.电力系统基础知识–电力系统的组成和结构–电力系统的工作原理–电力系统的常见故障及处理方法2.电力设备维护–发电机、变压器、电缆等电力设备的维护方法–定期检修和保养流程–预防性维护措施3.电力系统安全管理–电力系统安全操作规程–事故应急处理流程–安全防范措施4.电力系统技术更新–电力系统新技术新设备的介绍–如何应用新技术提高电力系统效率–未来电力系统发展趋势三、培训方式1.理论课程–班级授课形式，介绍电力系统相关知识–知识点讲解、案例分析等形式进行2.实践操作–模拟实验，维护电力设备–现场操作，实操电力系统的安全操作流程3.互动讨论–利用讨论板块，进行互动交流–由专业导师进行答疑解惑四、培训计划•培训时长：为期一个月•每周安排理论课时、实践操作时间和互动讨论时间•设立课程考核，包括理论考试和实操考核五、培训目标•掌握电力系统运行和维护的基本知识和技能•能够独立进行电力设备检修和保养•培养安全意识，提高电力系统操作安全性六、总结电力系统培训计划将为参与者奠定扎实的电力系统知识基础，提高工作效率，确保电力系统的正常运行。

通过系统的培训内容和多样化的培训方式，参与者将在培训结束后达到预期的培训效果，为电力系统的稳定运行贡献力量。

以上是电力系统培训计划详细内容，期待有更多的人能够参与到电力系统培训中来，共同促进电力系统运行的安全和稳定。

电力系统培训实施方案一、培训目标电力系统是现代社会不可或缺的基础设施，为了提高电力系统运维人员的专业水平和技能，我们制定了电力系统培训实施方案。

本次培训的目标是提升参与人员的电力系统知识和技能，使其能够熟练掌握电力系统的运行、维护和故障处理等方面的知识，提高电力系统的可靠性和安全性。

二、培训内容1. 电力系统基础知识培训本部分将重点介绍电力系统的基本概念、组成结构、运行原理等内容，包括电力系统的分类、电力系统的组成、电力系统的运行模式等，旨在帮助参与人员建立对电力系统的整体认识。

2. 电力系统设备维护培训本部分将重点介绍电力系统设备的维护方法和技巧，包括变压器、开关设备、电缆线路等设备的日常维护和故障处理方法，旨在提高参与人员对电力系统设备的维护能力。

3. 电力系统安全管理培训本部分将重点介绍电力系统的安全管理知识，包括电力系统的安全操作规程、事故应急处理等内容，旨在提高参与人员的安全意识和应急处理能力。

4. 电力系统现场操作培训本部分将通过现场操作演练的方式，让参与人员亲自操作电力系统设备，加深对电力系统操作流程和注意事项的理解，提高操作技能。

三、培训方法1. 理论教学采用讲授、讨论、案例分析等形式，让参与人员全面了解电力系统的相关知识。

2. 实践操作通过模拟实验和现场操作，让参与人员亲自动手操作电力系统设备，加深理论知识的理解和应用能力。

3. 案例分析通过真实案例的分析，让参与人员了解电力系统运行中可能遇到的问题和解决方法，提高问题处理能力。

四、培训考核培训结束后，将对参与人员进行考核，考核内容包括理论知识、操作技能和实际应用能力等方面，通过考核合格者将颁发电力系统培训合格证书。

五、培训效果评估1. 参与人员满意度调查培训结束后，将对参与人员进行满意度调查，了解他们对培训内容、讲师水平、培训环境等方面的评价，从而及时改进培训方案。

2. 培训效果评估培训结束一段时间后，将对参与人员进行跟踪调查，了解他们在工作中是否应用了培训所学知识和技能，以评估培训效果。

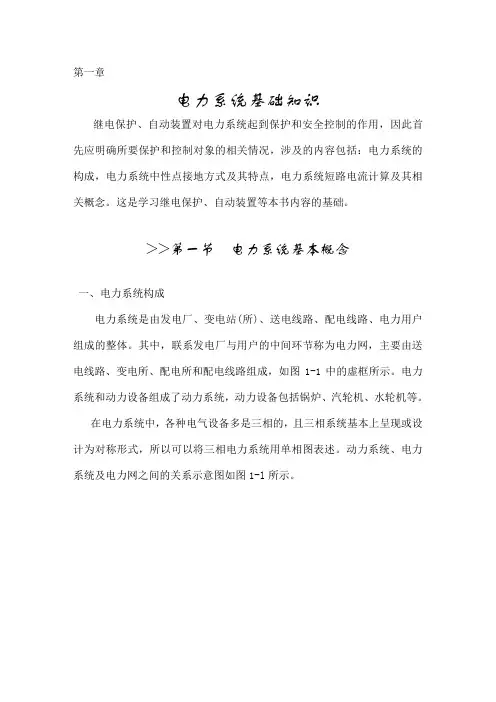

第一章电力系统基础知识继电保护、自动装置对电力系统起到保护和安全控制的作用，因此首先应明确所要保护和控制对象的相关情况，涉及的内容包括：电力系统的构成，电力系统中性点接地方式及其特点，电力系统短路电流计算及其相关概念。

这是学习继电保护、自动装置等本书内容的基础。

>>第一节电力系统基本概念一、电力系统构成电力系统是由发电厂、变电站(所)、送电线路、配电线路、电力用户组成的整体。

其中，联系发电厂与用户的中间环节称为电力网，主要由送电线路、变电所、配电所和配电线路组成，如图1-1中的虚框所示。

电力系统和动力设备组成了动力系统，动力设备包括锅炉、汽轮机、水轮机等。

在电力系统中，各种电气设备多是三相的，且三相系统基本上呈现或设计为对称形式，所以可以将三相电力系统用单相图表述。

动力系统、电力系统及电力网之间的关系示意图如图1-l所示。

图1-1 动力系统、电力系统及电力网示意图需要指出的是，为了保证电力系统一次电力设施的正常运行，还需要配置继电保护、自动装置、计量装置、通信和电网调度自动化设施等。

电力系统主要组成部分和电气设备的作用如下。

(1)发电厂。

发电厂是把各种天然能源转换成电能的工厂。

天然能源也称为一次能源，例如煤炭、石油、天然气、水力、风力、太阳能等，根据发电厂使用的一次能源不同，发电厂分为火力发电厂(一次能源为煤炭、石油或天然气)、水力发屯厂、风力发电厂等。

(2)变电站(所)。

变电站是电力系统中联系发电厂与用户的中间环节，具有汇集电能和分配电能、变换电压和交换功率等功能，是一个装有多种电气设备的场所。

根据在电力系统中所起的作用，可分为升压变电站和降压变电站；根据设备安装位置，可分为户外变电站、户内变电站、半户外变电站和地下变电站。

变电站内一次电气设备主要有变压器、断路器、隔离开关、避雷器、电流互感器、电压互感器、高压熔断器、负荷开关等。

变电站内还配备有继电保护和自动装置、测量仪表、自动控制系统及远动通信装置等。

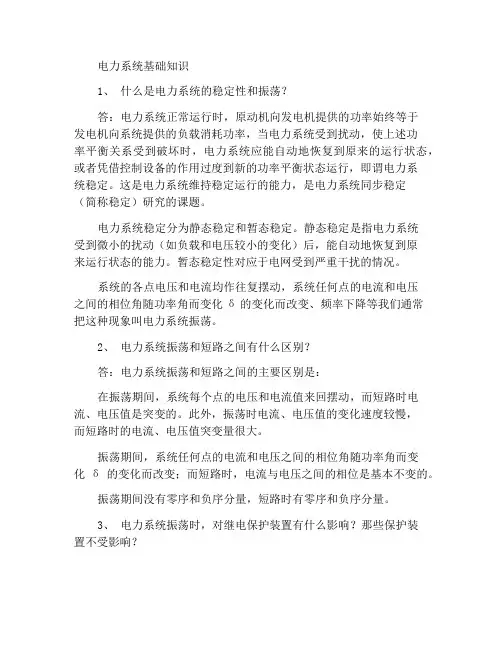

电力系统基础知识1、什么是电力系统的稳定性和振荡？答：电力系统正常运行时，原动机向发电机提供的功率始终等于发电机向系统提供的负载消耗功率，当电力系统受到扰动，使上述功率平衡关系受到破坏时，电力系统应能自动地恢复到原来的运行状态，或者凭借控制设备的作用过度到新的功率平衡状态运行，即谓电力系统稳定。

这是电力系统维持稳定运行的能力，是电力系统同步稳定（简称稳定）研究的课题。

电力系统稳定分为静态稳定和暂态稳定。

静态稳定是指电力系统受到微小的扰动（如负载和电压较小的变化）后，能自动地恢复到原来运行状态的能力。

暂态稳定性对应于电网受到严重干扰的情况。

系统的各点电压和电流均作往复摆动，系统任何点的电流和电压之间的相位角随功率角而变化δ的变化而改变、频率下降等我们通常把这种现象叫电力系统振荡。

2、电力系统振荡和短路之间有什么区别？答：电力系统振荡和短路之间的主要区别是：在振荡期间，系统每个点的电压和电流值来回摆动，而短路时电流、电压值是突变的。

此外，振荡时电流、电压值的变化速度较慢，而短路时的电流、电压值突变量很大。

振荡期间，系统任何点的电流和电压之间的相位角随功率角而变化δ的变化而改变；而短路时，电流与电压之间的相位是基本不变的。

振荡期间没有零序和负序分量，短路时有零序和负序分量。

3、电力系统振荡时，对继电保护装置有什么影响？那些保护装置不受影响？答：电力系统振荡时，继电保护装置用电流继电器、阻抗继电器有影响。

对电流继电器的影响。

当保护装置的时限大于1.5-2秒时，可以避免振荡而不会误操作。

对阻抗继电器的影响。

I↑U↓保护动作，I↓U↑保护返回。

距离ⅠⅡ该段采用振荡锁定原理，以避免系统振荡，以防止阻抗继电器误动作。

原则上，不受振荡影响的保护具有相位差保护，和电流差动纵联保护，零序电流保护等。

4、中国电力系统中有几种中性点接地方式？它们对继电保护的要求是什么？答：中国电力系统中性点接地有三种方式：①中性点直接接地方式；②中性点经过消弧线圈接地方式；③中性点不接地方式。

第二章电力系统运行基础杨莉2015.11.242.1 经济调度（经济运行）●系统实现安全经济的运行●调度发电资源●满足负荷需求●最基本目标函数是最小化总能耗成本1()..GNGi GiiTG DG GMin c Ps tP==≤≤∑Pe PP P P [] 11,...,1T= e对变量和求偏导就得到最优性条件：,G Min λP 1()()NGTi Gi G D i c P P λ=Γ=+-∑e P 0,0,i Gi Gi T G D c P P P λλ∂∂Γ⎧=+=⎪∂∂⎪⎨∂Γ⎪=-=⎪∂⎩e P 1,2,...,i NG=λ协调方程经济调度的最优解是调度发电机出力使得费用曲线微增率相等——等微增率法则1212,...NG G G G NGc c c P P P λ∂∂∂====-∂∂∂例题1211122222333()5107.20.00142()3107.850.00194()787.970.00482c P P P c P P Pc P P P =++=++=++1000D P =123615.5283.0101.58.9481P P P λ=== = -2.2 潮流计算如果输电导线输送的电流过大的话，导线会被烧断，所以输电系统的送电能力是有限的。

在调度系统发电机时，应当保证线路潮流不过载。

网络拓扑(包括各支路阻抗)/发电出力/负荷——电压、潮流一个简单的例子交流潮流●反映了有功、无功和电压相角、幅值间关系●给定注入功率、负荷，得到各节点电压●从电压值得到各线路的潮流（有功、无功）●静态非线性模型直流潮流●忽略电阻和并联支路，不考虑无功和电压关系；●给定各节点负荷和注入功率，得到各节点电压相角●从各节点电压相角，得到各支路潮流（有功）●静态线性模型、快速●应用：日前发电计划安全校核、阻塞管理、SCUC、以及经济调度等●根据电磁场理论可以建立线路模型●发电机和负荷用节点注入恒定功率表示●根据电路理论建立线路和节点的联立非线性方程组直流潮流的假设条件正常运行的电力系统各节点电压通常在额定电压附近，可以近似地认为Vi =Vj =1。

1、电力系统基础知识● 电力系统的构成● 电力系统的额定电压● 电气主接线方式● 电气一次设备与二次设备● 电力系统变电所安装试验标准● 电气设备故障● 继电保护基础知识● 变电所综合自动化系统● 电力系统的中性点运行方式● 供电质量的主要指标●微机常规保护的判断逻辑电力系统的构成一个完整的电力系统由分布各地的各种类型的发电厂、升压和降压变电所、输电线路及电力用户组成，它们分别完成电能的生产、电压变换、电能的输配及使用。

图1－1 电力系统的组成示意图电力系统的额定电压电网电压是有等级的，电网的额定电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。

1．用电设备用电设备的额定电压和电网的额定电压一致。

实际上，由于电网中有电压损失，致使各点实际电压偏离额定值。

为了保证用电设备的良好运行，国家对各级电网电压的偏差均有严格规定。

显然，用电设备应具有比电网电压允许偏差更宽的正常工作电压范围。

2．发电机发电机的额定电压一般比同级电网额定电压高出5%，用于补偿电网上的电压损失。

3．变压器变压器的额定电压分为一次和二次绕组。

对于一次绕组，当变压器接于电网末端时，性质上等同于电网上的一个负荷(如工厂降压变压器，故其额定电压与电网一致，当变压器接于发电机引出端时(如发电厂升压变压器，则其额定电压应与发电机额定电压相同。

对于二次绕组，额定电压是指空载电压，考虑到变压器承载时自身电压损失(按5%计，变压器二次绕组额定电压应比电网额定电压高5%，当二次侧输电距离较长时，还应考虑到线路电压损失(按5%计，此时，二次绕组额定电压应比电网额定电压高10%。

电气主接线方式主接线图（亦称原理接线图）表示电能由电源分配给用户的主要电路，图中表示出所有的电气设备及其联接关系。

1）母线制常用的母线制主要有三种：单母线制、单母线分段制和双母线制，工厂供电系统一般不采用双母线制。

电力系统培训实施方案范本一、培训目标电力系统是现代社会不可或缺的重要基础设施，为了提高电力系统从业人员的专业技能和素质，我们制定了以下培训目标：1. 提升电力系统从业人员的专业知识水平，包括电力系统的基本原理、设备运行维护、安全管理等方面的知识；2. 增强电力系统从业人员的技能，包括电力设备的操作维护、故障排除、紧急处理等方面的技能；3. 培养电力系统从业人员的责任意识和团队合作精神，提高其在工作中的综合素质。

二、培训内容1. 电力系统基础知识培训：包括电力系统的组成结构、运行原理、常见设备等方面的知识；2. 电力设备操作维护培训：包括变压器、开关设备、配电设备等电力设备的操作维护技能培训；3. 电力系统安全管理培训：包括电力系统安全规范、安全操作流程、事故应急处理等方面的培训；4. 电力系统技术创新培训：包括电力系统新技术、新设备的介绍和应用培训。

三、培训方法1. 理论教学：采用讲授、讨论、案例分析等形式进行电力系统基础知识和安全管理知识的教学；2. 实践操作：通过模拟实验、现场操作等形式进行电力设备操作维护技能的培训；3. 互动讨论：组织讨论会、座谈会等形式，促进学员之间的交流和学习；4. 实地考察：组织学员进行电力系统现场考察，加深对电力系统实际运行情况的了解。

四、培训评估1. 学员考核：采用笔试、实操考核等形式对学员进行培训成果的评估；2. 培训效果评估：通过学员反馈调查、实际工作表现等方式对培训效果进行评估；3. 培训方案调整：根据评估结果对培训方案进行调整和改进，不断提高培训质量。

五、培训保障1. 师资力量：配备具有丰富实践经验和教学经验的专业讲师；2. 培训设施：提供符合培训要求的教室、实验室、现场操作设备等培训设施；3. 培训材料：提供完备的培训教材、实验指导书等培训资料；4. 培训管理：建立科学的培训管理制度，保障培训的顺利进行和质量保障。

六、培训总结通过本次培训，学员将全面掌握电力系统的基础知识和操作技能，提高电力系统的安全管理水平，增强团队合作精神，为电力系统的稳定运行和安全生产提供有力保障。

电力系统分析基础知识一、电力系统的基本概念No.1 电力系统的组成和接线方式1、电力系统的四大主要元件：发电机、变压器、电力线路、负荷。

2、动力系统包括动力部分（火电厂的锅炉和汽轮机、水电厂的水库和水轮机、核电厂的核反应堆和汽轮机）和电力系统。

3、电力网包括变压器和电力线路。

4、用户只能从一回线路获得电能的接线方式称为无备用接线方式。

No.2 电力系统的运行特点1、电能的生产、传输、分配和消费具有：①重要性、②快速性、③同时性。

2、电力系统运行的基本要求：①安全可靠持续供电（首要要求）、②优质、③经济3、根据负荷的重要程度（供电可靠性）将负荷分为三级。

4、电压质量分为：①电压允许偏差、②三相电压允许不平衡度、③公网谐波、④电压允许波动与闪变5、衡量电能质量的指标：①电压、②频率、③波形（电压畸变率）6、10kV公用电网电压畸变率不超过4%。

7、抑制谐波的主要措施：①变压器星三角接线、②加装调谐波器、③并联电容/串联电抗、④增加整流器的脉冲次数8、衡量电力系统运行经济性的指标：①燃料损耗率、②厂用电率、③网损率9、线损包括：①管理线损、②理论线损、③不明线损10、线损计算方法：①最大负荷损耗时间法②最大负荷损失因数法③均方根电流法No.3 电力系统的额定频率和额定电压1、电力线路的额定电压（也称电力网的额定电压）与用电设备的额定电压相同。

2、正常运行时电力线路首端的运行电压常为用电设备额定电压的105%，末端电压为额定电压。

3、发电机的额定电压比电力网的额定电压高5%。

4、变压器的一次绕组相当于用电设备，其额定电压与电力线路的额定电压相同；但变压器直接与发电机相连时，其额定电压与发电机额定电压相同，即为该电压级额定电压的105%。

5、变压器的二次绕组相当于电源，其输出电压应较额定电压高5%，但因变压器本身漏抗的电压损耗在额定负荷时约为5%，所以变压器二次侧的额定电压规定比额定电压高10%。

6、降压变压器二次侧连接10kV线路，当短路电压百分比小于7.5%（变压器本身漏抗的电压损耗较小）时，比线路额定电压高5%。

电力基础知识培训变电站一次设备1. 电力系统基础知识- 电力系统是由发电厂、变电站和输电线路组成的电力传输和分配系统。

发电厂产生电力，输电线路将电力传输到变电站，变电站通过变压器将电压升高或降低，并将电力分配给各个用电设备。

2. 变电站一次设备- 变电站一次设备包括变压器、断路器、隔离开关、电流互感器、电压互感器等。

这些设备负责将输电线路输入的高压电力转换为适合供电系统使用的低压电力，并确保在故障发生时能够及时隔离故障段并保证供电系统的安全稳定运行。

3. 变压器- 变压器是变电站中最重要的一次设备之一，它负责将输电线路输入的高压电力通过电磁感应转换为低压电力，以满足用户需求。

变压器通常分为升压变压器和降压变压器。

4. 断路器和隔离开关- 断路器和隔离开关是用于控制和隔离输电线路的设备。

在输电线路发生故障时，断路器能够快速切断电路以保护设备和人员，而隔离开关则能够将故障段与正常段隔离，确保故障不会影响整个供电系统。

5. 电流互感器和电压互感器- 电流互感器和电压互感器用于监测输电线路的电流和电压情况，以便运维人员及时了解电力系统的运行情况并进行故障处理。

通过对变电站一次设备的基础知识培训，电力系统运维人员能够更好地理解并掌握变电站供电系统的运行原理和设备特点，提高对一次设备的管理和维护水平，确保供电系统的安全稳定运行。

在电力行业中，变电站一次设备是电力系统的核心组成部分之一。

它们的作用不仅在于将输电线路输入的高压电力转换为适合供电系统使用的低压电力，还负责保障电网的安全稳定运行。

因此，对变电站一次设备的深入了解和掌握是至关重要的。

首先，变压器是变电站一次设备中最基本和核心的设备之一。

它通过电磁感应原理将输电线路输入的高压电力转换为低压电力，以满足用户需求。

变压器通常分为升压变压器和降压变压器，根据供电系统的需要进行选择。

除了对电压进行转换外，变压器还具有提高电力传输效率和降低输电线路损耗的作用，因而是供电系统不可或缺的设备。

1、电力系统基础知识● 电力系统的构成● 电力系统的额定电压● 电气主接线方式● 电气一次设备与二次设备● 电力系统变电所安装试验标准● 电气设备故障● 继电保护基础知识● 变电所综合自动化系统● 电力系统的中性点运行方式● 供电质量的主要指标●微机常规保护的判断逻辑电力系统的构成一个完整的电力系统由分布各地的各种类型的发电厂、升压和降压变电所、输电线路及电力用户组成,它们分别完成电能的生产、电压变换、电能的输配及使用。

图1－1 电力系统的组成示意图电力系统的额定电压电网电压是有等级的,电网的额定电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证,由国家统一制定和颁布的。

1．用电设备用电设备的额定电压和电网的额定电压一致。

实际上,由于电网中有电压损失,致使各点实际电压偏离额定值。

为了保证用电设备的良好运行，国家对各级电网电压的偏差均有严格规定。

显然，用电设备应具有比电网电压允许偏差更宽的正常工作电压范围。

2．发电机发电机的额定电压一般比同级电网额定电压高出5％，用于补偿电网上的电压损失. 3．变压器变压器的额定电压分为一次和二次绕组。

对于一次绕组，当变压器接于电网末端时,性质上等同于电网上的一个负荷(如工厂降压变压器，故其额定电压与电网一致，当变压器接于发电机引出端时（如发电厂升压变压器，则其额定电压应与发电机额定电压相同.对于二次绕组，额定电压是指空载电压，考虑到变压器承载时自身电压损失(按5%计，变压器二次绕组额定电压应比电网额定电压高5%，当二次侧输电距离较长时，还应考虑到线路电压损失(按5%计，此时，二次绕组额定电压应比电网额定电压高10％。

电气主接线方式主接线图(亦称原理接线图）表示电能由电源分配给用户的主要电路,图中表示出所有的电气设备及其联接关系。

1）母线制常用的母线制主要有三种：单母线制、单母线分段制和双母线制,工厂供电系统一般不采用双母线制. 2）单母线单母线制如图1所示，一般用于只有一回进线的情况。
