某换热站热力管网节能改造方案

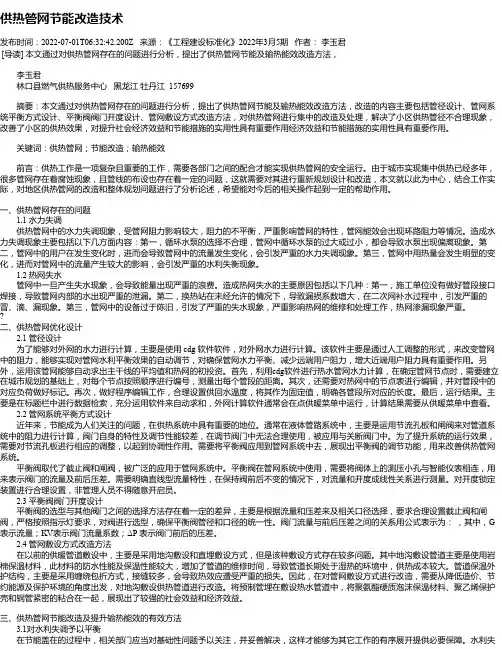

供热管网节能改造技术发布时间：2022-07-01T06:32:42.200Z 来源：《工程建设标准化》2022年3月5期作者：李玉君[导读] 本文通过对供热管网存在的问题进行分析，提出了供热管网节能及输热能效改造方法，李玉君林口县燃气供热服务中心黑龙江牡丹江 157699摘要：本文通过对供热管网存在的问题进行分析，提出了供热管网节能及输热能效改造方法，改造的内容主要包括管径设计、管网系统平衡方式设计、平衡阀阀门开度设计、管网敷设方式改造方法，对供热管网进行集中的改造及处理，解决了小区供热管径不合理现象，改善了小区的供热效果，对提升社会经济效益和节能措施的实用性具有重要作用经济效益和节能措施的实用性具有重要作用。

关键词：供热管网；节能改造；输热能效前言：供热工作是一项复杂且重要的工作，需要各部门之间的配合才能实现供热管网的安全运行。

由于城市实现集中供热已经多年，很多管网存在着腐蚀现象，且管线的布设也存在着一定的问题，这就需要对其进行重新规划设计和改造，本文就以此为中心，结合工作实际，对地区供热管网的改造和整体规划问题进行了分析论述，希望能对今后的相关操作起到一定的帮助作用。

一、供热管网存在的问题1.1 水力失调供热管网中的水力失调现象，受管网阻力影响较大，阻力的不平衡，严重影响管网的特性，管网能效会出现环路阻力等情况。

造成水力失调现象主要包括以下几方面内容：第一，循环水泵的选择不合理，管网中循环水泵的过大或过小，都会导致水泵出现偏离现象。

第二，管网中的用户在发生变化时，进而会导致管网中的流量发生变化，会引发严重的水力失调现象。

第三，管网中用热量会发生明显的变化，进而对管网中的流量产生较大的影响，会引发严重的水利失衡现象。

1.2 热网失水管网中一旦产生失水现象，会导致能量出现严重的浪费。

造成热网失水的主要原因包括以下几种：第一，施工单位没有做好管段接口焊接，导致管网内部的水出现严重的泄漏。

第二，换热站在未经允许的情况下，导致漏损系数增大，在二次网补水过程中，引发严重的冒、滴、漏现象。

换热站管网改造工程是为了提高供热质量和效率，确保冬季供暖需求，对现有换热站管网进行改造升级。

本次改造工程主要包括以下内容：1. 更换老旧供热管道，降低管网泄漏率；2. 更换换热站设备，提高换热效率；3. 优化管网布局，提高供热系统稳定性；4. 加强管网监测，确保供热安全。

二、施工准备1. 施工组织（1）成立施工项目组，负责整个工程的施工组织、协调和管理；（2）明确各施工环节的责任人和责任部门；（3）制定施工进度计划，确保工程按期完成。

2. 施工材料（1）根据设计要求，准备足够的管道、阀门、法兰等管材和配件；（2）检查管材、配件的质量，确保符合国家标准；（3）提前采购设备，如焊机、切割机等。

3. 施工人员（1）组织专业技术人员进行施工前的技术培训；（2）确保施工人员具备相应的操作技能和安全意识；（3）落实施工人员的安全防护措施。

三、施工工艺1. 管道更换（1）切断老旧管道的进水、回水阀门；（2）采用切割机将老旧管道切割成段；（3）拆除老旧管道，清理施工现场；（4）按照设计要求，安装新的管道；（5）进行管道焊接，确保管道连接牢固；（6）进行管道压力测试，确保管道无泄漏。

2. 换热站设备更换（1）拆除老旧换热站设备；（2）检查新设备的安装位置和尺寸；（3）按照设备说明书进行安装；（4）进行设备调试，确保设备运行正常。

3. 管网布局优化（1）根据实际情况，调整管网布局，提高供热系统稳定性；（2）对管道进行重新连接，确保连接牢固；（3）进行管道压力测试，确保管网无泄漏。

4. 管网监测（1）安装管道压力、温度等监测设备；（2）建立管网监测系统，实时监控管网运行状况；（3）定期进行管网检查，确保管网安全运行。

四、施工安全管理1. 严格执行安全操作规程，确保施工人员的人身安全；2. 加强施工现场的安全防护措施，如设置警示标志、围挡等；3. 对施工人员进行安全教育培训，提高安全意识；4. 定期进行安全隐患排查，及时发现并整改安全隐患。

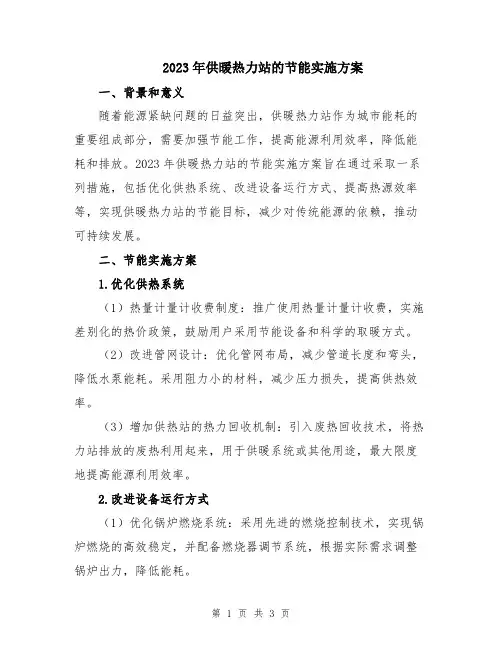

2023年供暖热力站的节能实施方案一、背景和意义随着能源紧缺问题的日益突出，供暖热力站作为城市能耗的重要组成部分，需要加强节能工作，提高能源利用效率，降低能耗和排放。

2023年供暖热力站的节能实施方案旨在通过采取一系列措施，包括优化供热系统、改进设备运行方式、提高热源效率等，实现供暖热力站的节能目标，减少对传统能源的依赖，推动可持续发展。

二、节能实施方案1.优化供热系统（1）热量计量计收费制度：推广使用热量计量计收费，实施差别化的热价政策，鼓励用户采用节能设备和科学的取暖方式。

（2）改进管网设计：优化管网布局，减少管道长度和弯头，降低水泵能耗。

采用阻力小的材料，减少压力损失，提高供热效率。

（3）增加供热站的热力回收机制：引入废热回收技术，将热力站排放的废热利用起来，用于供暖系统或其他用途，最大限度地提高能源利用效率。

2.改进设备运行方式（1）优化锅炉燃烧系统：采用先进的燃烧控制技术，实现锅炉燃烧的高效稳定，并配备燃烧器调节系统，根据实际需求调整锅炉出力，降低能耗。

（2）设备定期检修和维护：加强对供暖设备的巡检和维护，确保设备在高效、安全的状态下运行，避免能源浪费和安全事故的发生。

3.提高热源效率（1）采用清洁能源供热：推广使用地热、太阳能等清洁能源供热技术，减少对化石能源的依赖，降低供暖热力站的温室气体排放。

（2）热泵技术应用：引入热泵技术，将低温热能提升为高温热能，减少耗电量，提高能源利用效率。

（3）余热利用：利用锅炉和发电机组的余热，进行热能回收和循环利用，提高热源能效。

4.加强管理和监测（1）完善能源管理制度：建立健全供暖热力站能源管理制度，加强能源统计和监测工作，对能耗、能源利用效率等进行定期评估和监测。

（2）培训和推广普及节能知识：加强对供暖热力站管理人员和员工的培训，提高节能意识和能力，推动节能措施的落实和普及。

三、预期效果通过2023年供暖热力站的节能实施方案的执行，预计能够取得以下效果：1.能耗降低：通过优化供热系统和改进设备运行方式，预计能将供暖热力站的能耗降低10%以上。

2024年供暖热力站的节能实施方案为了应对气候变化和能源紧缺等全球性问题，促进可持续发展，节能成为了供暖热力站的重要课题。

本文将提出2024年供暖热力站的节能实施方案，以提高供暖系统的能效，减少能源消耗、减少碳排放，实现可持续发展的目标。

一、技术升级1.采用高效热交换器：替换老旧的热交换器，采用新一代高效热交换器，提高换热效率，减少能源消耗。

2.安装智能控制系统：引入物联网技术，实时监测供暖系统的运行状态，精确调节供暖温度，优化供暖系统运行，减少能源浪费。

3.改进热力循环系统：采用高效泵站和泵组，减少水泵能耗，优化供水温度，减小热损失，提高系统能效。

4.余热回收利用：利用余热回收技术，回收系统产生的余热，用于供暖水预热、热水供给等，减少能源消耗。

二、能源替代和多能互补1.推广清洁能源利用：大力发展清洁能源，包括太阳能、风能、地热能等，替代传统的煤炭、油气等化石能源，降低碳排放。

2.多能源供应互补：建设多元化的能源供应系统，兼顾清洁能源和传统能源，根据季节和气候变化等因素，灵活调整能源使用比例，提高能源利用效率。

三、节能意识与管理1.推广供暖节能知识：通过开展供暖节能宣传活动，向用户普及供暖节能知识，提高用户节能意识，共同参与节能行动。

2.开展能源管理培训：组织供暖热力站工作人员进行能源管理培训，提高工作人员的节能意识和能源管理能力，确保节能措施的有效实施。

3.建立能源监测与评估体系：建立供暖系统能耗监测与评估体系，定期收集、分析能源消耗数据，评估节能效果，并根据评估结果调整节能措施。

四、政策和经济手段1.制定相关政策：制定支持供暖节能的相关政策，包括奖励节能技术升级、推广清洁能源利用、建立能源消耗指标等，推动节能工作的开展。

2.建立经济激励机制：建立经济激励机制，通过能源价格、用能税收等手段，激励供暖热力站采取节能措施，降低能源消耗。

3.开展能源审计工作：对供暖热力站进行能源审计，发现能源浪费和节能潜力，提供节能改进建议，促进节能措施的实施。

供暖热力站的节能实施方案一、节能规划水-水换热的热力站主要设备有换热器、循环水泵、补水泵、软化水设备、补给水箱、除污器；电器、自控、仪表柜。

正确选配热力站设备是节能工作的基础，热力站的设备选用应该全面统筹考虑，既要节省初期建设的投资，还应论证分析运行中的成本费用，在设备使用寿命的期限内，找到一个设备购置的最佳点，达到在保证设备安全运行，供热质量达标的前提下节能降耗。

（一）换热器1、热交换设备的选型正确与否直接影响着换热效率及能耗大小。

《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95中___条是这样规定的：“在设计热力站时，间接连接的热力站应选用结构紧凑，传热系数高，使用寿命长的换热器。

换热器的传热系数宜大于或等于3000W/（㎡·K）。

”因此选用换热器的要点如下：1.1换热器的选配应遵照CJJ34-___《城镇供热管网设计规范》10.3.10（P43）条进行；换热器设备的布置应遵照CJJ34-___《城镇供热管网设计规范》10.3.11（P44）条进行。

1.2板式换热器水流速在___m/s时，传热系数一般为4500～6500W/（㎡·℃）。

所以在水-水换热系统选用不锈钢板片的可拆卸板式换热器为最佳选择。

2、换热器形式热源温度与采暖温度的温差较小的系统（如散热器采暖）可选用等截面（对称）型板式换热器。

热源温度与采暖温度的温差较大的系统（地板辐射采暖）可考虑选用不等截面（非对称）型板式换热器；这样可以减少换热面积___%～___%。

3、一二次侧的进出口管径为了降低站内管道系统阻力损失，选配换热器的一二次水的进出口管径不易过小，最大流速要控制在___m/s以下，如果管径小流速过高，可在进出口之间加装旁通管和调节阀门。

单台换热器（一二次侧）的进出口管径最小不能小于热源和供暖系统总供回水管道一号。

两台以上换热器的进出口管径总的流通面积不能小于系统总供回水管道的___%。

4、配置台数及单台板片数量4.1用户采暖面积较小的系统（___万㎡以下）可选用___台换热器；用户采暖面积___万～___万㎡的系统可考虑选用___台换热器；大于___万㎡的系统可考虑配置___台以上。

供热管网改造实施方案一、背景介绍。

随着城市发展和人民生活水平的提高，供热管网作为城市基础设施之一，承担着向居民供应温暖的重要任务。

然而，由于供热管网建设年代久远、设施老化、管网损耗严重等问题，导致供热效率低下、能源浪费严重，给城市供热工作带来了诸多隐患和困难。

因此，为了提高供热效率、降低能源消耗、改善居民生活环境，供热管网改造势在必行。

二、改造目标。

1. 提高供热效率，通过管网改造，减少能源损耗，提高供热效率，确保居民温暖过冬。

2. 降低能源消耗，采用先进的供热技术和材料，降低供热过程中的能源消耗，减轻城市能源压力。

3. 改善居民生活环境，改造后的供热管网能够稳定供热，提高居民生活质量，营造舒适的居住环境。

三、改造内容。

1. 更新管网设施，对老化、损坏的供热管网设施进行更新，采用耐腐蚀、耐高温的新材料，提高管网使用寿命。

2. 完善供热设备，更新供热设备，采用高效节能的供热设备，提高供热效率，降低能源消耗。

3. 加强管网维护，建立健全的供热管网维护体系，定期对供热管网进行检修和维护，确保供热设施正常运行。

四、改造方案。

1. 技术改造，引入先进的供热技术，提高供热效率，降低能源消耗。

2. 设备更新，更新老化的供热设备，采用高效节能的新型供热设备，提高供热效率。

3. 管网维护，建立健全的管网维护机制，加强对供热管网的日常维护和定期检修。

五、实施步骤。

1. 确定改造计划，制定供热管网改造实施计划，明确改造的目标、内容、时间表和责任人。

2. 技术论证，对改造方案进行技术论证，确定最适合的改造方案，确保改造效果。

3. 设备采购，根据改造方案确定所需的供热设备和材料，进行采购准备工作。

4. 施工实施，按照改造计划，进行供热管网的技术改造和设备更新工作。

5. 维护管理，改造完成后，建立健全的管网维护管理机制，确保供热设施的正常运行。

六、预期效果。

1. 提高供热效率，通过改造，供热效率将得到显著提高，确保居民温暖过冬。

换热站改造施工方案换热站改造施工方案一、项目背景和目的换热站是城市集中供热系统中的重要环节，起着传递热能的作用。

为了提高能源利用效率和节能减排，需要对老旧的换热站进行改造和升级。

本施工方案旨在有效实施换热站的改造工程，提高换热站的运行效率和稳定性。

二、施工方案内容1. 施工前准备工作：a. 制定详细的施工计划、进度表以及安全保卫措施。

b. 建立工地施工组织结构，明确各岗位职责，保证施工的有序进行。

c. 采购所需的材料和设备，并进行现场验收。

2. 换热站设备的维护和更新：a. 对老旧设备及管道进行清洗和维修，确保其正常运转。

b. 更新老化的换热设备，选择高效节能型设备进行替换。

c. 优化管道布局，减小管道阻力，提高换热效率。

3. 热力系统的管线改造：a. 对热力系统进行管线改造，包括新建、更换和维修。

b. 使用优质材料制作管道，确保其具备较好的耐热、耐腐蚀和密封性能。

c. 进行管道绝热处理，减少能量损失。

d. 安装并调试阀门、流量计和压力表等控制设备，提高系统的自动化管理水平。

4. 排污系统的改造：a. 对排污系统进行重建，确保污水能够顺畅排放。

b. 安装排污管道截污阀，对污水进行分类处理，并确保排污达标。

5. 安全措施：a. 设立安全防护网和警示标志，确保工地周边人员和设备的安全。

b. 进行施工前的技术交底和安全教育，强化施工人员的安全意识。

c. 在施工过程中，严格按照相关安全操作规范进行作业，保证施工工艺的安全可靠。

6. 环保措施：a. 使用低污染、低能耗的材料和设备。

b. 定期清理施工现场，确保不产生环境污染。

c. 对污水、废弃材料和废旧设备进行分类处理和回收利用。

三、施工方案的可行性分析1. 老旧换热站的改造和升级，可以提高能源利用率和减少能源浪费，具备很高的经济和社会效益。

2. 本项目采用的改造方案科学合理，技术难度较低，施工期间不会对周边环境和居民产生较大影响。

3. 施工过程中，严格执行安全和环保措施，可以保障工人和环境的安全。
