GB4208外壳防护等级国标

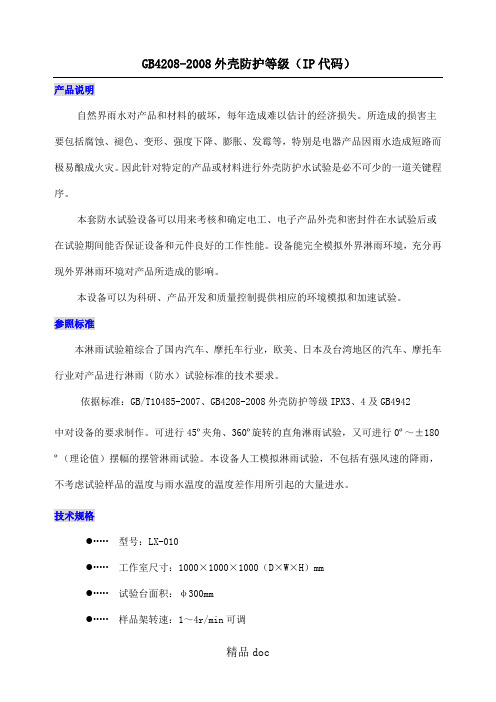

GB4208-2008外壳防护等级（IP代码）产品说明自然界雨水对产品和材料的破坏，每年造成难以估计的经济损失。

所造成的损害主要包括腐蚀、褪色、变形、强度下降、膨胀、发霉等，特别是电器产品因雨水造成短路而极易酿成火灾。

因此针对特定的产品或材料进行外壳防护水试验是必不可少的一道关键程序。

180技术规格●∙∙∙∙∙ 型号：LX-010●∙∙∙∙∙ 工作室尺寸：1000×1000×1000（D×W×H）mm●∙∙∙∙∙ 试验台面积：φ300mm●∙∙∙∙∙ 样品架转速：1～4r/min可调●∙∙∙∙∙ 样品架：承重30kg●∙∙∙∙∙ 淋雨用水：当地清洁的自来水●∙∙∙∙∙ 摆管淋雨试验主要技术参数:1．喷水孔径：φ0.4mm（或φ0.8mm）2．喷水孔间距:50mm3．喷水环半径:R400mm7．旋管角度：360°旋转8．旋管喷水水压：98kpa可调9．旋管水流量：39.2L/min可调结构设计及配置本防水试验设备选用优质材料，使用先进工艺加工成型，壳体选用进口优质不锈钢板制作。

室内的样品架及其它附件配件均为不锈钢或铜质材料制作，设计合理，经久耐用。

摆管摆动的传动装置设计合理，制作精密，由先进的步进电机加减速机驱动，摆动角度、频率可直接在仪表设定，由PLC控制器控制，操作简单，避免以往同类设备人工凭感觉调节的不精确性及烦琐。

样品架设计载重30公斤，并且可以水平方向360度旋转。

设备设计一块超大可视玻璃门，试验时可以清楚地观测到试验箱体内被测试样状况。

并留有足够大的距离方便机械将接近30公斤的样品置于样品架之上。

●采用PLC控制，液晶显示，可分别对摆管、旋管、转盘、水泵和试验时间进行控制预设试验时间:试验时间最大为9999小时59分通电：断——通——断（定货时特别说明）●∙∙∙∙∙∙∙ 进口执行元器件；●∙∙∙∙∙∙∙ 配备水过滤器；●∙∙∙∙∙∙∙ 无熔丝保护开关；●∙∙∙∙∙∙∙ 过载、漏电、全护套式接线端子；●∙∙∙∙∙∙∙ 具有自动关机等保护；随机资料●∙∙∙∙∙∙∙ 说明书、电路图、合格证、保修卡；●∙∙∙∙∙∙∙ 操作方法、注意事项、出货基本配件、维修保养事项；。

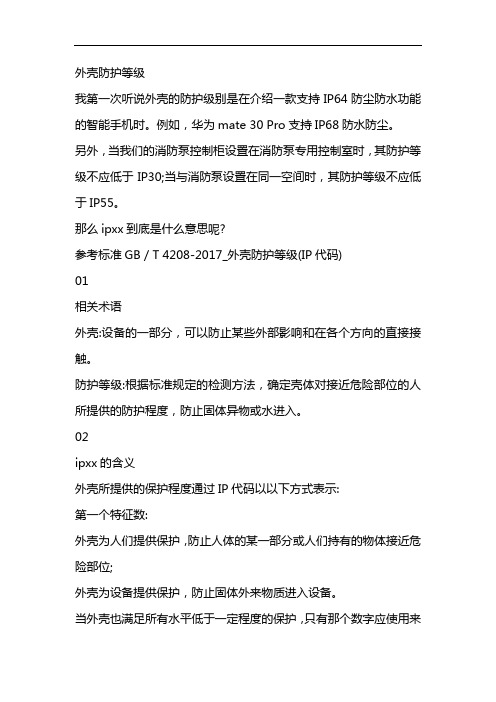

外壳防护等级我第一次听说外壳的防护级别是在介绍一款支持IP64防尘防水功能的智能手机时。

例如，华为mate 30 Pro支持IP68防水防尘。

另外，当我们的消防泵控制柜设置在消防泵专用控制室时，其防护等级不应低于IP30;当与消防泵设置在同一空间时，其防护等级不应低于IP55。

那么ipxx到底是什么意思呢?参考标准GB / T 4208-2017_外壳防护等级(IP代码)01相关术语外壳:设备的一部分，可以防止某些外部影响和在各个方向的直接接触。

防护等级:根据标准规定的检测方法，确定壳体对接近危险部位的人所提供的防护程度，防止固体异物或水进入。

02ipxx的含义外壳所提供的保护程度通过IP代码以以下方式表示:第一个特征数:外壳为人们提供保护，防止人体的某一部分或人们持有的物体接近危险部位;外壳为设备提供保护，防止固体外来物质进入设备。

当外壳也满足所有水平低于一定程度的保护，只有那个数字应使用来识别那个水平。

第二个特征数:确认外壳的保护程度，防止由于进水对设备造成的有害影响。

额外的字母:标示接近危险部位的防护等级。

额外信件只用于下列情况:靠近危险部位的实际保护水平高于第一个特征数表示的保护水平;当用X代替第一个特征数时，只需要标注附近危险部位的防护等级。

补充字母:补充内容。

具体含义如下:如上表所述，我们以华为mate 30 Pro为例，其防护等级为IP68，即设备外壳可以保证粉尘密度和持续的水浸。

IP30意味着它的外壳具有防止直径≥2.5mm的异物进入的能力。

当我们在未来看到ipxx时，我们不会感到困惑。

电气设备外壳防护等级
参照国标GB 4208-84
电机和低压电器的防护包括两种防护，第一种防护是对固体异物进入内部以及对人体触及内部带电部分或运动部分的防护；第二种防护是对水进入内部的防护。

外壳防护等级按如下方法标志：
其中，第一位数字表示第一种防护形式等级；第二位数字表示第二种防护形式等级，仅考虑一种防护时，另一位数字用“X”代替。

前附加字母是电机产品的附加字母，W表示气候防护式电机、R表示管道通风式电机；后附加字母也是电机产品的附加字母、S表示在静止状态下进行第二种防护形式试验的电机、M 表示在运转状态下进行第二种防护形式试验的电机。

如不需特别说明，附加字母可以省略。

第一种防护分为7级，各级防护性能见表1。

第二种防护分为9级，各级防护性能见表2。

的试指插入时，不能通过护板。

②不包括泄水孔，泄水孔不应低于第②级的规定。

例如，IP54为防尘、防溅型电气设备，IP65为尘密、防喷水型电气设备。

中华人民共和国国家标准外壳防护等级(IP代码)Degrees of protection provided by enclosure(IP code)(IEC 60529：2013，IDT)GB／T 4208-2017发布日期：2017年7月31日实施日期：2018年2月1日中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布前言本标准按照GB／T 1．1-2009给出的规则起草。

本标准代替GB／T 4208-2008《外壳防护等级(IP代码》；本标准与GB／T 4208-2008《外壳防护等级(IP代码)》相比，除编辑性修改外主要技术变化如下：——4．1，IP代码配置中增加第二位特征数字9；——4．2，增加第二位特征数字9的含义；——4．3，增加IPX5／IPX7／IPX9的外壳标注3重标志的示例；——第6章，修订第二位特征数字高于6时的应用范围；——表8，增加第二位特征数字9的防水试验方法和主要试验条件；——14．2．9，增加第二位特征数字9的喷水试验；——增加图7——扇形喷嘴尺寸；——增加图8——用于检测的扇形喷嘴喷孔尺寸；——增加图9——不同表面光滑度的扇形喷嘴示例；——增加图10——测量喷水冲击力，防IPX9高温／高压喷水的装置；——增加图11——冲击力分布；——增加图12——检验小型外壳IPX9防护等级，防高温／高压喷水；——增加附录8中B．25。

本标准使用翻译法等同采用IEC 60529：2013《外壳防护等级(IP代码)》(英文版)。

与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：——GB／T 311．2-2013 绝缘配合第2部分：使用导则(IEC 60071-2：1996，MOD)——GB／T 2900．71-2008 电工术语电气装置(IEC 60050-826：2004，IDT)——GB／T 2900．73-2008 电工术语接地与电击防护(IEC 60050-195：1998，MOD)本标准由全国电气安全标准化技术委员会(SAC／TC 25)提出井归口。

外壳防护等级：外壳防护等级（IP代码）（GB4208-93、IEC529-1989,选编）所谓外壳防护等级，是指电气设备（额定电压《=72.5KV》的外壳，对下述内容的防护能力：1.防止人体接近壳内危险部件，2.防止固体异物进入壳内设备3.防止由于水进入壳体对设备造成有害影响。

IP代码由代码字母IP（国际防护International Protection），第一位特征数字、第二为特征数字、附加字母、补充字母组成。

不要求规定特征数字时，该处由字母“X”代替。

附加字母及补充字母可省略，不需代替。

1.防爆电气设备的类别，级别与温度组别 1.1,爆炸性气体环境危险区域的划分 0区：连续出现或长期出现爆炸性气体混合物的环境。

1区：在正常运行时可能出现爆炸性气体混合物的环境。

2区：在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸 性气体混合物的环境。

0区一般只存在于密封的容器，贮罐等内部气体空间，在实际设计过程中 1区也很少存在，大多数情况属于2区。

1.2，防爆电器设备分为二类： I 类煤矿井下用电气设备II 类 除矿井以外的场合使用的电气设备1.3,11类电气设备，按其适用于爆炸性气体混合物最大试验安全间隙或最小点燃电流比， 分 为IIA ，IIB ，IIC 三类；并按其最高表面温度分为 T1-T6六组。

1.4, 爆炸性气体混合物按引燃温度分组，见表 1 o1.5, 爆炸性气体混合物，按其最大试验安全间隙（ MESG ）或最小点燃电流比（MICR ）分 级，见表2 o2.1, 隔爆型电气设备具有能承受内部爆炸性气体混合物的爆炸压力，并阻止内部的爆炸向外壳周围爆炸性混合物 传播的电气设备外壳的电气设备，其标志为“ d ”。

2.2, 增安型电气设备在正常运行条件下不会产生电弧，火花或可能点燃爆炸性混合物的高温，结构上采取措施提 高安全裕度，以避免在正常和认可的过载条件下出现电弧，火花或高湿电气设备，其标志为 a »e o表12.名词述语表23.防爆原理电气设备引爆可燃性气体混合物有两方面原因：一个是电气设备产生的火花，电弧，另一个是电气设备表面（即与可燃性气体混合物相接触的表面）发热。

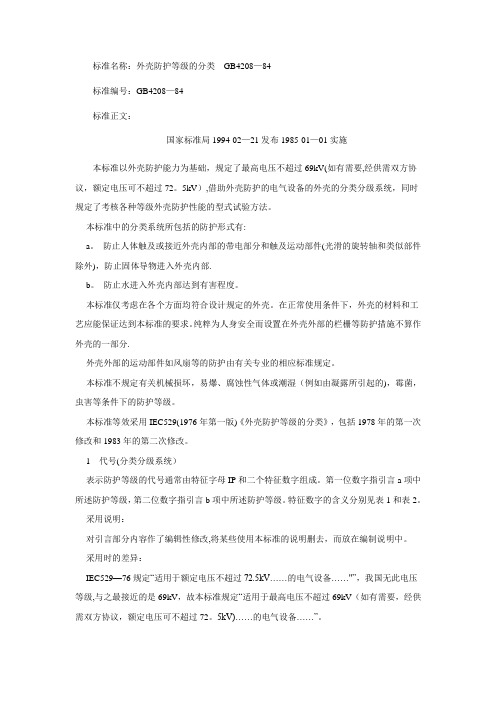

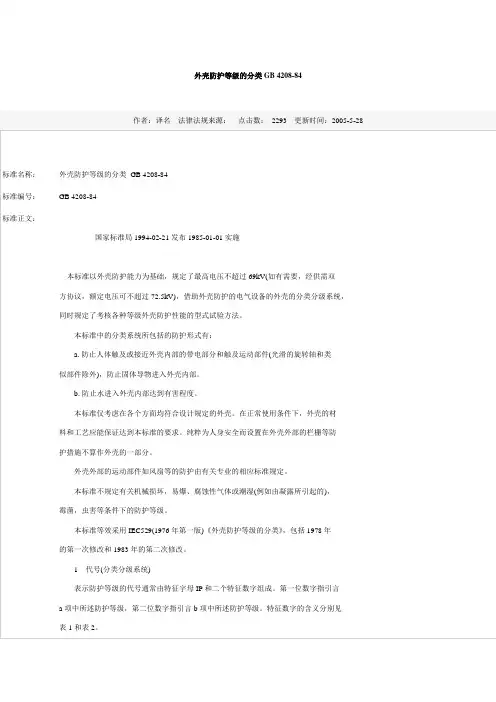

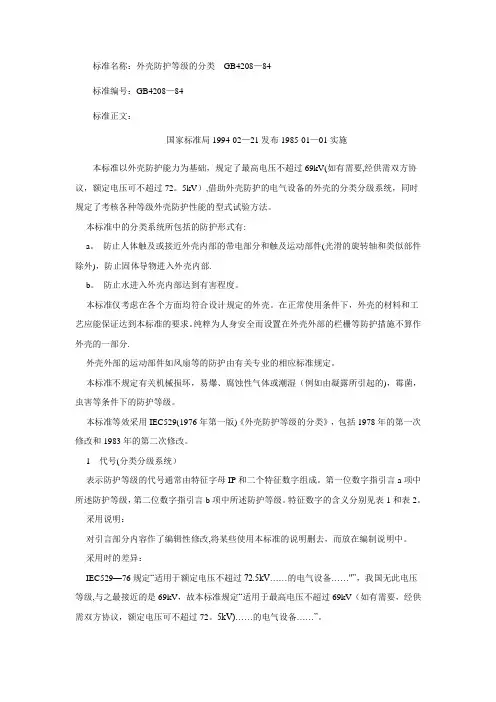

标准名称：外壳防护等级的分类GB4208—84标准编号：GB4208—84标准正文：国家标准局1994-02—21发布1985-01—01实施本标准以外壳防护能力为基础，规定了最高电压不超过69kV(如有需要,经供需双方协议，额定电压可不超过72。

5kV）,借助外壳防护的电气设备的外壳的分类分级系统，同时规定了考核各种等级外壳防护性能的型式试验方法。

本标准中的分类系统所包括的防护形式有:a。

防止人体触及或接近外壳内部的带电部分和触及运动部件(光滑的旋转轴和类似部件除外)，防止固体导物进入外壳内部.b。

防止水进入外壳内部达到有害程度。

本标准仅考虑在各个方面均符合设计规定的外壳。

在正常使用条件下，外壳的材料和工艺应能保证达到本标准的要求。

纯粹为人身安全而设置在外壳外部的栏栅等防护措施不算作外壳的一部分.外壳外部的运动部件如风扇等的防护由有关专业的相应标准规定。

本标准不规定有关机械损坏，易爆、腐蚀性气体或潮湿（例如由凝露所引起的)，霉菌，虫害等条件下的防护等级。

本标准等效采用IEC529(1976年第一版)《外壳防护等级的分类》，包括1978年的第一次修改和1983年的第二次修改。

1代号(分类分级系统）表示防护等级的代号通常由特征字母IP和二个特征数字组成。

第一位数字指引言a项中所述防护等级，第二位数字指引言b项中所述防护等级。

特征数字的含义分别见表1和表2。

采用说明：对引言部分内容作了编辑性修改,将某些使用本标准的说明删去，而放在编制说明中。

采用时的差异：IEC529—76规定“适用于额定电压不超过72.5kV……的电气设备……"”，我国无此电压等级,与之最接近的是69kV，故本标准规定“适用于最高电压不超过69kV（如有需要，经供需双方协议，额定电压可不超过72。

5kV)……的电气设备……”。

表1 第一位特征数字所代表的防护等级注:①表中第2栏“简短说明”不应用来规定防护型式，只能作为概要介绍.②第一位特征数字为1至4的设备应能防止三个互相垂直的尺寸都超过第3栏相应数字，形状规则或不规则的固体异物进入外壳。

配电箱外壳防护等级要求配电箱外壳防护等级是指对配电箱外壳的防护性能要求的标准。

根据不同的使用环境和安全要求，配电箱的外壳防护等级可分为不同级别。

一、什么是配电箱外壳防护等级配电箱外壳防护等级是根据国家标准GB 4208-2008《外壳防护等级(IP代码)》来确定的。

该标准规定了不同等级的外壳防护性能，以字母"IP" (Ingress Protection) 开头，后跟两位数字组成。

第一位数字表示对固体物体的防护等级，第二位数字表示对液体物体的防护等级。

等级数字越大，表示防护能力越强。

二、配电箱外壳防护等级的意义配电箱外壳防护等级的提高，能够有效保护箱内的电气设备免受灰尘、固体物体和水分的侵入，提高设备的安全性和可靠性。

不同的配电箱外壳防护等级适用于不同的使用环境和场所，确保配电箱能够正常运行，防止因外界因素引起的故障和事故。

三、配电箱外壳防护等级的分类和要求1. 防固体物体等级：(1) 0级：无保护，不防护任何固体物体；(2) 1级：能够防止直径大于50mm的大型固体物体进入；(3) 2级：能够防止直径大于12.5mm的中型固体物体进入；(4) 3级：能够防止直径大于2.5mm的小型固体物体进入；(5) 4级：能够防止直径大于1mm的细小固体物体进入；(6) 5级：能够防止灰尘进入；(7) 6级：完全防尘，无法进入任何灰尘。

2. 防液体等级：(1) 0级：无保护，不防护任何液体；(2) 1级：能够防止滴水进入；(3) 2级：能够防止垂直滴水进入；(4) 3级：能够防止倾斜雨滴进入；(5) 4级：能够防止水花溅入；(6) 5级：能够防止喷水溅入；(7) 6级：能够防止大波浪或海浪溅入；(8) 7级：能够防止在短时间内浸入水中；(9) 8级：能够长时间浸入水中。

四、配电箱外壳防护等级的选择选择配电箱外壳防护等级时，需要根据实际使用环境和安全要求进行评估。

一般来说，室内使用的配电箱可以选择较低的防护等级，如IP20或IP30；而室外使用的配电箱则需要选择较高的防护等级，如IP54或IP65。

外壳防护等级国际标准
外壳防护等级是指电气设备对外部环境的防护能力，通常采用国际标准IEC 60529（GB/T 4208-2017）进行分类和命名。

该标准将外壳防护等级分为七个等级，分别为：
1.等级0：无防护（No protection）；
2.等级1：防止直径大于50mm的物体进入（Dust protected）；
3.等级2：防止直径大于12mm的物体进入（Protected against harmful ingress of water）；
4.等级3：防止水滴进入，垂直滴水（Spray protected）；
5.等级4：防止飞溅水进入（Splash protected）；
6.等级5：防止低压喷水进入（Water jets protected）；
7.等级6：防止高压喷水进入（Immersed in water）。

每个等级都有相应的测试要求和标准，以确保设备具有足够的防护能力。

在实际应用中，需要根据使用环境和设备的特点选择适合的防护等级。

文件编号________20 年月日目录目录目录 (I)前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 基本要求 (4)4.1 环境条件 (4)4.2 通用要求 (4)5 安全技术要求 (5)5.1 整机要求 (5)5.2 部件要求 (9)5.3 机械部件防护 (17)5.4 井道内防护 (17)6 安全使用要求 (17)6.1 基本要求 (17)6.2 机房及相关设备 (17)6.3 层站 (18)6.4 井道设施与要求 (18)6.5 曳引钢丝绳 (18)6.6 曳引轮 (18)6.7 导轨 (19)7 试验方法 (19)8 检验规则 (22)前言本标准为强制性标准。

本标准由国家安全生产监督管理总局提出。

本标准由全国安全生产标准化技术委员会归口。

本标准按照GB/T 1.1-2009给出的规则起草。

本标准负责起草单位：本标准主要起草人：本标准为首次发布。

矿用电梯安全技术要求范围本标准规定了矿用电梯的术语与定义、基本要求、安全技术要求、安全使用要求、检验检测方法、检验检测规则。

本标准适用于矿山井下竖井升降人员或升降人员和物料的电力驱动的曳引式矿用电梯。

规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 3797 电气控制设备GB 3836.1 爆炸性环境第1部分：设备通用要求GB 3836.2 爆炸性环境第2部分：由隔爆外壳“d” 保护的设备GB 3836.4 爆炸性环境第4部分：由本质安全型“i”保护的设备GB 4208 外壳防护等级（IP代码）GB/T 5023.6 额定电压450/750V及以下聚氯乙烯绝缘电缆第6部分:电梯电缆和挠性连接用电缆GB/T 7024 电梯、自动扶梯、自动人行道术语GB 7588 电梯制造与安装安全规范GB 8903 电梯用钢丝绳GB/T 10058 电梯技术条件GB/ T 10059—2009电梯试验方法GB/T 12173 矿用一般型电气设备GB/T 20645 特殊环境条件高原用低压电器技术要求GB/T 22562 电梯T型导轨GB/T 24478 电梯曳引机GB/T 27903 电梯层门耐火试验完整性、隔热性和热通量测定法AQ1043 矿用产品安全标志标识MT/T 386 煤矿用电缆阻燃性能的试验方法和判定规则术语和定义本标准采用GB/T 7024术语，下列其它术语和定义适用于本标准：矿用电梯mine elevator安装在矿山竖井中，在地面至地下各开采水平、地面至竖井井塔机房、地下各开采水平之间运行的电力驱动的曳引式升降装置。
