外壳防护等级为IP31，可防止小颗粒进入外壳，Du可同时防止水滴落入外壳，无任何冲击。
外壳防护等级为IP55，可防止有害粉尘的积聚，并支持清洗，无任何危害。
外壳IP代码根据产品的防尘、防异物、防水、防潮等特性对产品进行分类。
不要用工具、手指或其他异物接触灯泡的带电部分，以免触电。
它通常由两个数字组成。
第一个数字表示产品对灰尘和异物的防护等级，第二个数字表示产品防潮和防水的密封程度。
数字越大，保护级别越高。
扩展数据防水层0:无保护1：水滴进入外壳没有影响2：当外壳倾斜15度时，外壳上的水滴没有影响3：从60度角到机柜，不受水或雨水影响4：当液体从任何方向注入外壳时，不会产生有害影响5：用水冲洗是无害的6：可在客舱环境中使用7：可短时间（1米）浸泡8：在一定压力下长时间浸入水中。
外壳IP代码根据产品的防尘、防异物、防水、防潮等特性对产品进行分类。
不要让包括工具和人的手指在内的异物接触灯泡的带电部件，以免触电。
它通常由两个数字组成。
第一个数字表示产品对灰尘和异物的防护等级，第二个数字表示产品防潮和防水的密封程度。
数字越大，保护级别越高。
例如，显示机箱的防护等级（IP代码），如ipxx，粉尘等级（前X表示）0:无保护1：防止大量固体侵入2：防止中等大小固体的侵入3：防止小固体进入和侵入4：防止超过1毫米的固体进入5：防止有害粉尘积聚6：完全防止灰尘进入防水等级（第二个X表示）0:无保护1：水滴进入外壳没有影响2：当外壳倾斜15度时，外壳上的水滴没有影响3：从60度角到机柜，不受水或雨水影响4：当液体从任何方向注入外壳时，不会产生有害影响5：用水冲洗是无害的6：可在客舱环境中使用7：可短时间（1米）浸泡8：在一定压力下长时间浸泡在水中壳牌公司IP编码标准如下：1）IEC起草的国际防护和防水试验标准：IEC 529-598；2）GB 700-86；3）GB 4208等。
IP代码实验室：可进行IP级测试的实验室主要有苏州电气设备研究院、环境可靠性与电磁兼容测试中心、航天环境可靠性测试测试中心。

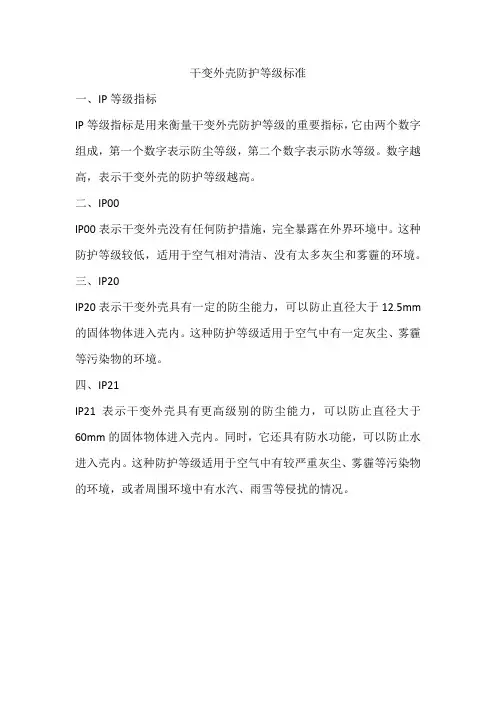

干变外壳防护等级标准
一、IP等级指标
IP等级指标是用来衡量干变外壳防护等级的重要指标，它由两个数字组成，第一个数字表示防尘等级，第二个数字表示防水等级。
数字越高，表示干变外壳的防护等级越高。
二、IP00
IP00表示干变外壳没有任何防护措施，完全暴露在外界环境中。
这种防护等级较低，适用于空气相对清洁、没有太多灰尘和雾霾的环境。
三、IP20
IP20表示干变外壳具有一定的防尘能力，可以防止直径大于12.5mm 的固体物体进入壳内。
这种防护等级适用于空气中有一定灰尘、雾霾等污染物的环境。
四、IP21
IP21表示干变外壳具有更高级别的防尘能力，可以防止直径大于60mm的固体物体进入壳内。
同时，它还具有防水功能，可以防止水进入壳内。
这种防护等级适用于空气中有较严重灰尘、雾霾等污染物的环境，或者周围环境中有水汽、雨雪等侵扰的情况。
外壳防护等级及检测要求一、防尘等级防尘等级是指外壳对灰尘的防护能力，通常用字母“IP”后跟两个数字表示，例如IP5X表示防尘等级为5。
数字越高，防尘能力越强。
二、防水等级防水等级是指外壳对水的防护能力，通常用字母“IP”后跟两个数字表示，例如IPX4表示防水等级为4。
数字越高，防水能力越强。
三、防震等级防震等级是指外壳对机械振动的防护能力，通常用字母“IP”后跟一个字母表示，例如IP4表示防震等级为4。
字母越高，防震能力越强。
四、防腐蚀等级防腐蚀等级是指外壳对化学腐蚀的防护能力，通常用字母“IP”后跟一个字母表示，例如IP6表示防腐蚀等级为6。
字母越高，防腐蚀能力越强。
五、防爆等级防爆等级是指外壳对爆炸的防护能力，通常用字母“IP”后跟一个数字表示，例如IP6表示防爆等级为6。
数字越高，防爆能力越强。
六、检测环境条件检测外壳防护等级的环境条件应符合相关标准要求，包括温度、湿度、气压、光照等。
具体要求根据不同的防护等级和检测项目而定。
七、检测方法外壳防护等级的检测方法通常包括以下几种：1.直接观察法：通过肉眼或使用放大镜观察外壳表面是否有损伤、污垢、腐蚀等现象。
2.接触法：使用手套或指套接触外壳表面，检查是否有湿润、沾污等现象。
3.淋水法：对外壳表面淋水，检查是否有渗漏现象。
4.喷水法：使用喷枪对外壳表面喷水，检查是否有水珠附着现象。
5.防尘防潮试验法：将外壳放入防尘防潮试验箱中进行试验，检查其防尘防潮性能。
6.防震试验法：通过振动台对外壳施加振动，检查其防震性能。
7.耐腐蚀试验法：将外壳放入腐蚀性环境中进行试验，检查其耐腐蚀性能。
8.防爆试验法：根据相关标准对外壳进行爆炸试验，检查其防爆性能。
八、检测周期外壳防护等级的检测周期应根据具体使用环境和要求而定，一般建议至少每年进行一次检测。
对于恶劣环境或重要设备的外壳，应适当缩短检测周期。
九、检测设备外壳防护等级的检测需要使用专业的检测设备，包括各种观察仪器、试验箱、振动台等。
外壳防护等级国际标准
外壳防护等级是指电气设备对外部环境的防护能力，通常采用国际标准IEC 60529（GB/T 4208-2017）进行分类和命名。
该标准将外壳防护等级分为七个等级，分别为：
1.等级0：无防护（No protection）；
2.等级1：防止直径大于50mm的物体进入（Dust protected）；
3.等级2：防止直径大于12mm的物体进入（Protected against harmful ingress of water）；
4.等级3：防止水滴进入，垂直滴水（Spray protected）；
5.等级4：防止飞溅水进入（Splash protected）；
6.等级5：防止低压喷水进入（Water jets protected）；
7.等级6：防止高压喷水进入（Immersed in water）。
每个等级都有相应的测试要求和标准，以确保设备具有足够的防护能力。
在实际应用中，需要根据使用环境和设备的特点选择适合的防护等级。
外壳防护等级：外壳防护等级（IP代码）(GB4208-93、IEC529-1989,选编)所谓外壳防护等级，是指电气设备（额定电压《=72.5KV》的外壳，对下述内容的防护能力：1.防止人体接近壳内危险部件，2.防止固体异物进入壳内设备3.防止由于水进入壳体对设备造成有害影响。
IP代码由代码字母IP（国际防护International Protection），第一位特征数字、第二为特征数字、附加字母、补充字母组成。
不要求规定特征数字时，该处由字母“X”代替。
附加字母及补充字母可省略，不需代替。
1. 防爆电气设备的类别，级别与温度组别1.1, 爆炸性气体环境危险区域的划分0 区：连续出现或长期出现爆炸性气体混合物的环境。
1 区：在正常运行时可能出现爆炸性气体混合物的环境。
2 区：在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境。
0 区一般只存在于密封的容器，贮罐等内部气体空间，在实际设计过程中 1 区也很少存在，大多数情况属于 2 区。
1.2 ，防爆电器设备分为二类：I 类煤矿井下用电气设备II 类除矿井以外的场合使用的电气设备1.3,II 类电气设备，按其适用于爆炸性气体混合物最大试验安全间隙或最小点燃电流比，分为 IIA ， IIB ， IIC 三类；并按其最高表面温度分为 T1-T6 六组。
1.4, 爆炸性气体混合物按引燃温度分组，见表 1 。
1.5, 爆炸性气体混合物，按其最大试验安全间隙（ MESG ）或最小点燃电流比（ MICR ）分级，见表 2 。
表 2表 12. 名词述语2.1, 隔爆型电气设备具有能承受内部爆炸性气体混合物的爆炸压力，并阻止内部的爆炸向外壳周围爆炸性混合物传播的电气设备外壳的电气设备，其标志为“ d ”。
2.2, 增安型电气设备在正常运行条件下不会产生电弧，火花或可能点燃爆炸性混合物的高温，结构上采取措施提高安全裕度，以避免在正常和认可的过载条件下出现电弧，火花或高湿电气设备，其标志为“ e ”。
外壳防护等级标准
外壳防护等级标准是一种用于评估电子设备或设施的外壳在防护方面的能力的标准。
这些标准被称为国际电工委员会（IEC）的IEC 60529标准，也被称为国际保护分类（Ingress Protection，IP）等级。
IP等级由两个数字组成，第一个数字表示对固体物体的保护
等级，第二个数字表示对液体物体的保护等级。
每个数字都有特定的含义：
- 第一个数字（对固体物体的保护等级）：
- 0：无保护
- 1：对大于50mm的固体物体有保护
- 2：对大于12.5mm的固体物体有保护
- 3：对大于2.5mm的固体物体有保护
- 4：对大于1mm的固体物体有保护
- 5：对尘土有保护，不完全进入
- 6：对尘土完全防护
- 第二个数字（对液体物体的保护等级）：
- 0：无保护
- 1：对垂直滴落的液体有保护
- 2：对倾斜滴落的液体有保护（15°以内）
- 3：对喷溅的液体有保护
- 4：对喷射的液体有保护
- 5：对喷射的水有保护
- 6：对强冲水有保护
- 7：在短暂的浸入条件下有保护
- 8：在持续的浸入条件下有保护
例如，IP68表示对固体物体完全防护，对持续的浸入条件下有保护。
这是最高等级的防护等级。
这些防护等级标准对于确定设备是否能够在特定环境中安全运行非常重要，例如在户外环境中，需要防护设备免受尘土、液体和恶劣天气条件的影响。
外壳防护等级详细介绍嘿，咱今儿就来好好唠唠外壳防护等级这档子事儿！你说这外壳防护等级啊，就好比是给咱宝贝电器设备穿上的一层超级铠甲！它可重要着呢，就像咱人出门得根据天气穿合适的衣服一样。
你想想看，要是这防护等级不够，那设备就跟光膀子在风雨里跑没啥两样。
水啊、尘啊、各种小杂物就都能往里钻，那设备还不得生病啊！这就好像你家电视没个好的保护罩，哪天不小心溅上点水，哎呀，那不就完蛋啦！咱这外壳防护等级一般用 IP 后面跟俩数字来表示。
这俩数字可都有讲究呢！前面那个数字就像是防水的卫士，数字越大，防水能力越强。
后面那个数字呢，就负责管那些灰尘啥的，也是数字越大，防尘效果越好。
比如说 IP54，这前面的 5 就表示能防一些水溅啦，后面的 4 呢就表示能挡挡一般的灰尘。
那要是 IP68 呢，嘿，那可就厉害啦！能在水里泡着都没事，灰尘啥的更是小意思啦！这就好比是不同级别的盾牌，有的能挡挡小石子，有的连大炮弹都不怕！你说神奇不神奇？咱家里那些电器啊，可都得根据它们的使用环境选好合适的防护等级。
你总不能把一个只能防防小水滴的设备扔到水里去吧，那不是找罪受嘛！再给你打个比方，就像你去爬山，你得穿登山鞋吧，你总不能穿着拖鞋就去啦。
这外壳防护等级也是一样的道理，得合适才行！而且啊，这不同的行业对防护等级的要求也不一样呢。
像那些在户外工作的设备，那肯定得要高等级的防护啦，不然风里来雨里去的，还不得早早报废呀！咱平时买东西的时候可得注意了，别光看外表好看不好看，也得问问这防护等级够不够。
别等买回来用了才发现不行，那可就麻烦啦！你说是不是？你想想，要是你买个手机，防护等级不行，不小心掉水里就坏了，那多心疼啊！所以啊，咱可得把这外壳防护等级重视起来，别不当回事儿！它就像是设备的保护神，能让咱的宝贝们用得更久，更安心。
咱可不能马虎，得好好挑，好好选，就像给自己选一件合适的衣服一样！这防护等级选好了，那用起来才叫一个放心，一个舒坦！你说对不对呀？总之，外壳防护等级真的超级重要，咱可千万别小瞧了它！。
干变外壳防护等级标准
干变外壳防护等级标准通常指干式变压器的外壳防护等级。
根据国际电工委员会（IEC）的标准，干变的外壳防护等级分为
以下几个等级：
1. IP00：表示无任何防护，变压器的外壳完全暴露，没有任何防护措施。
2. IP20：表示有外壳，但没有防尘和防触摸保护。
外壳可以防止较大的物体进入变压器内部。
3. IP21：表示有外壳，并且具有防滴水保护。
外壳可以防止较大的物体进入变压器内部，并且防止垂直方向上的滴水进入。
4. IP23：表示有外壳，并且具有防雨保护。
外壳可以防止较大的物体进入变压器内部，并且防止倾斜方向上的雨水进入。
5. IP54：表示有外壳，并且具有防尘和防喷泼保护。
外壳可以有效防止较小的固体物质进入，同时还能防止喷水的方向进入。
6. IP65：表示有外壳，并且具有完全防尘和防喷水保护。
外壳可以完全阻隔固体物质和喷水的进入。
这些等级是根据不同的防护需求设计的，用户可以根据实际情况选择适合的干变外壳防护等级。
中华人民共和国国家标准
外壳防护等级(IP代码)
Degrees of protection provided by enclosure(IP code)
(IEC 60529：2013，IDT)
GB／T 4208-2017
发布日期：2017年7月31日
实施日期：2018年2月1日
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会发布
前言
本标准按照GB／T 1．1-2009给出的规则起草。
本标准代替GB／T 4208-2008《外壳防护等级(IP代码》；本标准与GB／T 4208-2008《外壳防护等级(IP代码)》相比，除编辑性修改外主要技术变化如下：
——4．1，IP代码配置中增加第二位特征数字9；
——4．2，增加第二位特征数字9的含义；
——4．3，增加IPX5／IPX7／IPX9的外壳标注3重标志的示例；
——第6章，修订第二位特征数字高于6时的应用范围；
——表8，增加第二位特征数字9的防水试验方法和主要试验条件；
——14．2．9，增加第二位特征数字9的喷水试验；
——增加图7——扇形喷嘴尺寸；
——增加图8——用于检测的扇形喷嘴喷孔尺寸；
——增加图9——不同表面光滑度的扇形喷嘴示例；
——增加图10——测量喷水冲击力，防IPX9高温／高压喷水的装置；
——增加图11——冲击力分布；
——增加图12——检验小型外壳IPX9防护等级，防高温／高压喷水；
——增加附录8中B．25。
本标准使用翻译法等同采用IEC 60529：2013《外壳防护等级(IP代码)》(英文版)。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
——GB／T 311．2-2013 绝缘配合第2部分：使用导则(IEC 60071-2：1996，MOD)
——GB／T 2900．71-2008 电工术语电气装置(IEC 60050-826：2004，IDT)
——GB／T 2900．73-2008 电工术语接地与电击防护(IEC 60050-195：1998，MOD)
本标准由全国电气安全标准化技术委员会(SAC／TC 25)提出井归口。
本标准主要起草单位：机械工业北京电工技术经济研究所、杭州之江开关股份有限公司、上海电动工具研究所、威凯检测技术有限公司、苏州电器科学研究院股份有限公司、上海电器设备检测所、广东产品质量监督检验研究院、东莞市广安电气检测中心有限公司、浙江正泰电器股份有限公司、东莞市科翔试验设备有限公司、天水二一三电器有限公司、北京ABB低压电器有限公司、南京曼奈柯斯电器有限公司、施耐德电气(上海)有限公司、北京突破电气有限公司。
本标准主要起草人：郭汀、马红、马雪峰、潘顺芳、刘功桂、张敏、王爱国、曾雁鸿、马桂芬、袁小娴、陈建兵、方凤枢、车汉生、柯昌正、倪玺、王中丹、梁俊、张萍、金卫东。
本标准所代替标准的历次版本发布情况为：
——GB 4208-1984，GB 4208-1993，GB／T 4208-2008。
引言
本标准阐述了由电气设备外壳提供的防护等级的分级系统。
尽管这个系统适用于多数型式的电气设备，但对特定型式的电气设备来说，不一定应用所有的防护等级。
应建议设备的制造者确定适用的防护等级以及应用该等级的设备部件。
应用本分级系统将尽可能使外壳提供的防护等级的叙述方式、相应等级的试验方法得到统一。
这将使试验设备适用的产品范围更宽，也将减少所需试验设备的数量。
IEC 60529的第二版考虑到了第一版的经验，阐明了要求。
当实际上防止人接近危险部件的等级高于第一位特征数字表示的等级时，本标准通过附加字母A、B、C、D提供了可选择的扩展范围。
本次修订只增加第二位特征数字9的防护等级，对GB／T 4208-2008已规定防护等级未做修改。
因此，现有试验方法不做修改。
一般来说，按上一版标注某IP代码的外壳，将适合本版规定的同样等级。
