外壳防护等级(IP代码)

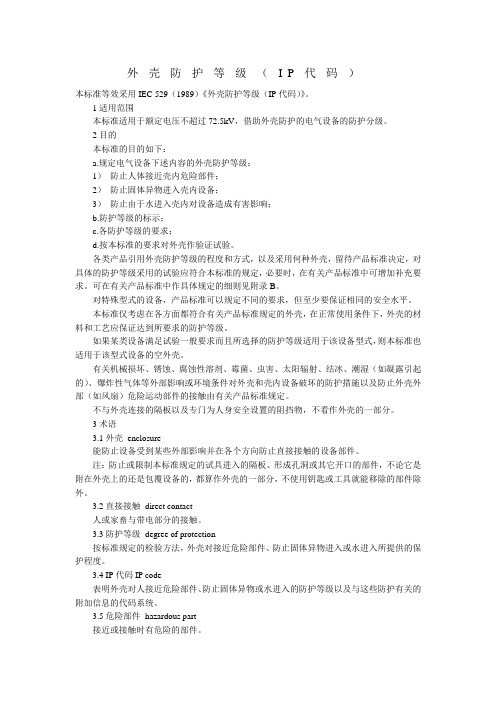

外壳防护等级（I P代码）本标准等效采用IEC 529（1989）《外壳防护等级（IP代码）》。

1适用范围本标准适用于额定电压不超过72.5kV，借助外壳防护的电气设备的防护分级。

2目的本标准的目的如下：a.规定电气设备下述内容的外壳防护等级：1）防止人体接近壳内危险部件；2）防止固体异物进入壳内设备；3）防止由于水进入壳内对设备造成有害影响；b.防护等级的标示；c.各防护等级的要求；d.按本标准的要求对外壳作验证试验。

各类产品引用外壳防护等级的程度和方式，以及采用何种外壳，留待产品标准决定，对具体的防护等级采用的试验应符合本标准的规定，必要时，在有关产品标准中可增加补充要求。

可在有关产品标准中作具体规定的细则见附录B。

对特殊型式的设备，产品标准可以规定不同的要求，但至少要保证相同的安全水平。

本标准仅考虑在各方面都符合有关产品标准规定的外壳，在正常使用条件下，外壳的材料和工艺应保证达到所要求的防护等级。

如果某类设备满足试验一般要求而且所选择的防护等级适用于该设备型式，则本标准也适用于该型式设备的空外壳。

有关机械损坏、锈蚀、腐蚀性溶剂、霉菌、虫害、太阳辐射、结冰、潮湿（如凝露引起的）、爆炸性气体等外部影响或环境条件对外壳和壳内设备破坏的防护措施以及防止外壳外部（如风扇）危险运动部件的接触由有关产品标准规定。

不与外壳连接的隔板以及专门为人身安全设置的阻挡物，不看作外壳的一部分。

3术语3.1外壳enclosure能防止设备受到某些外部影响并在各个方向防止直接接触的设备部件。

注：防止或限制本标准规定的试具进入的隔板、形成孔洞或其它开口的部件，不论它是附在外壳上的还是包覆设备的，都算作外壳的一部分，不使用钥匙或工具就能移除的部件除外。

3.2直接接触direct contact人或家畜与带电部分的接触。

3.3防护等级degree of protection按标准规定的检验方法，外壳对接近危险部件、防止固体异物进入或水进入所提供的保护程度。

外壳防护等级（IP防护等级）代码
BS EN60529:1992

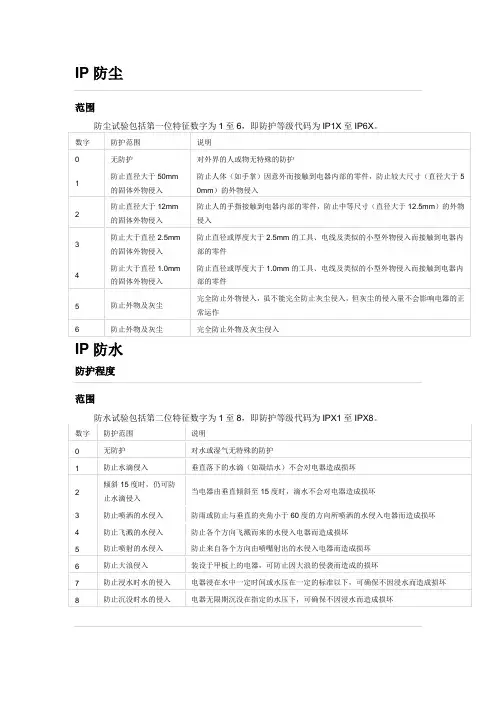

第一个数字表示防固体异物进入，即防尘等级
0：没有保护
1：固体异物直径大于50mm防止大的固体侵入
2：固体异物直径大于12mm防止中等大小的固体侵入
3：固体异物直径大于2.5mm防止小固体进入侵入
4：固体异物直径大于1.0mm防止物体大于1mm的固体进入
5：防尘（防有害粉尘堆积）
6：尘密（完全防止粉尘进入）
第二个数字表示防止进水造成有害影响，即防水等级
0：无保护
1：垂直滴水（水滴滴到外壳无影响）
2：倾角75－90度滴水（当外壳倾斜最大15度时，水滴到外壳无影响）
3：淋水
4：溅水（液体由任何方向泼到外壳没有伤害影响）
5：喷水（用水冲洗无伤害）
6：猛烈喷水
7：短时间浸水（1m）
8：一定压力下长时间浸水
例：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。

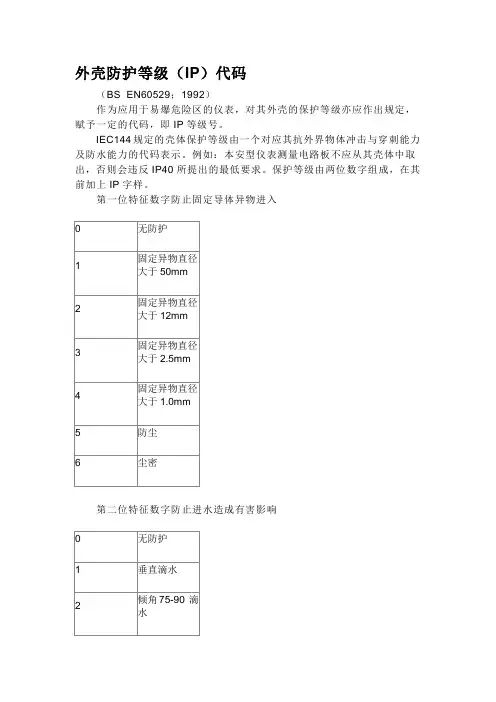

外壳防护等级（IP）代码
（BS EN60529；1992）
作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。

IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。

例如：本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。

保护等级由两位数字组成，在其前加上IP字样。

第一位特征数字防止固定导体异物进入
第二位特征数字防止进水造成有害影响
另注：
IP1 2
第一位数字第二位数字
抗外界物体冲刺能力防水能力
0无抗冲穿能力0无防水穿能力
1外界物体尺寸大于50mm（特大）1水自落下滴
2外界物体尺寸大于120mm（中）2水滴入角度为-15°3外界物体尺寸大于2.5mm（小）3水以60°角度喷射4颗粒状外界物体，粒度大于1mm 4从各方面喷射
5危险性尘埃 5 50升/分的水束
6穿透性尘埃（仅适用于特殊壳体） 6 100升/分的水束7以1米/分的速度浸入水中
8以预先商定的方式浸入水中。

中华人民共和国国家标准外壳防护等级(IP代码)Degrees of protection provided by enclosure(IP code)(IEC 60529：2013，IDT)GB／T 4208-2017发布日期：2017年7月31日实施日期：2018年2月1日中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布前言本标准按照GB／T 1．1-2009给出的规则起草。

本标准代替GB／T 4208-2008《外壳防护等级(IP代码》；本标准与GB／T 4208-2008《外壳防护等级(IP代码)》相比，除编辑性修改外主要技术变化如下：——4．1，IP代码配置中增加第二位特征数字9；——4．2，增加第二位特征数字9的含义；——4．3，增加IPX5／IPX7／IPX9的外壳标注3重标志的示例；——第6章，修订第二位特征数字高于6时的应用范围；——表8，增加第二位特征数字9的防水试验方法和主要试验条件；——14．2．9，增加第二位特征数字9的喷水试验；——增加图7——扇形喷嘴尺寸；——增加图8——用于检测的扇形喷嘴喷孔尺寸；——增加图9——不同表面光滑度的扇形喷嘴示例；——增加图10——测量喷水冲击力，防IPX9高温／高压喷水的装置；——增加图11——冲击力分布；——增加图12——检验小型外壳IPX9防护等级，防高温／高压喷水；——增加附录8中B．25。

本标准使用翻译法等同采用IEC 60529：2013《外壳防护等级(IP代码)》(英文版)。

与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：——GB／T 311．2-2013 绝缘配合第2部分：使用导则(IEC 60071-2：1996，MOD)——GB／T 2900．71-2008 电工术语电气装置(IEC 60050-826：2004，IDT)——GB／T 2900．73-2008 电工术语接地与电击防护(IEC 60050-195：1998，MOD)本标准由全国电气安全标准化技术委员会(SAC／TC 25)提出井归口。

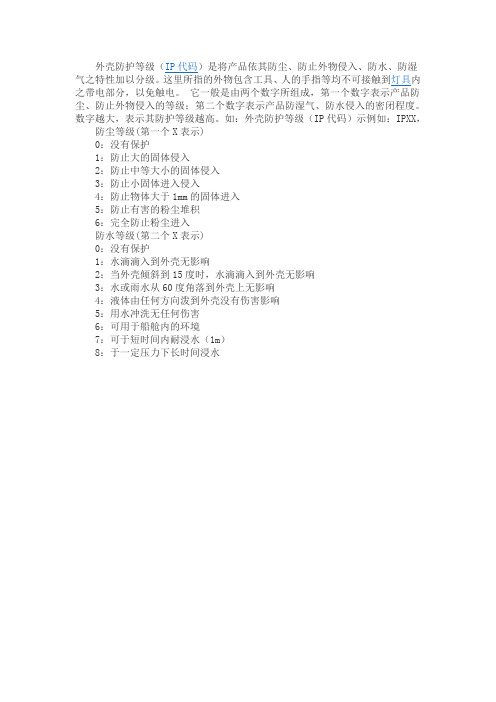

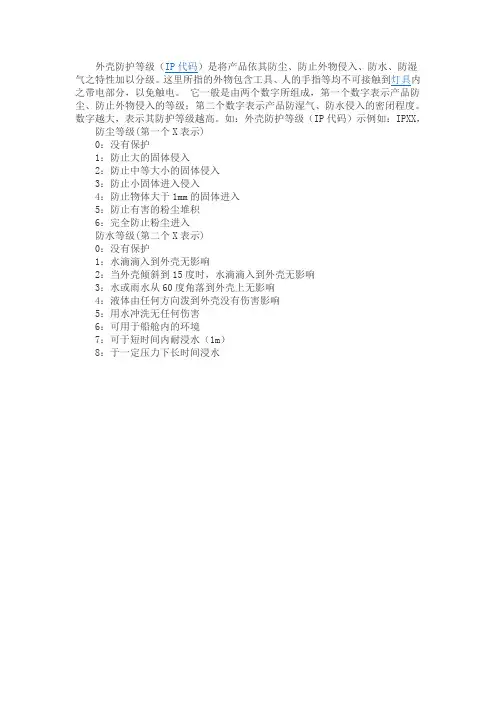

外壳防护等级（IP代码）是将产品依其防尘、防止外物侵入、防水、防湿气之特性加以分级。

这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。

它一般是由两个数字所组成，第一个数字表示产品防尘、防止外物侵入的等级；第二个数字表示产品防湿气、防水侵入的密闭程度。

数字越大，表示其防护等级越高。

如：外壳防护等级（IP代码）示例如：IPXX，防尘等级(第一个X表示)
0：没有保护
1：防止大的固体侵入
2：防止中等大小的固体侵入
3：防止小固体进入侵入
4：防止物体大于1mm的固体进入
5：防止有害的粉尘堆积
6：完全防止粉尘进入
防水等级(第二个X表示)
0：没有保护
1：水滴滴入到外壳无影响
2：当外壳倾斜到15度时，水滴滴入到外壳无影响
3：水或雨水从60度角落到外壳上无影响
4：液体由任何方向泼到外壳没有伤害影响
5：用水冲洗无任何伤害
6：可用于船舱内的环境
7：可于短时间内耐浸水（1m）
8：于一定压力下长时间浸水。

干变外壳防护等级标准
干变外壳防护等级标准通常指干式变压器的外壳防护等级。

根据国际电工委员会（IEC）的标准，干变的外壳防护等级分为
以下几个等级：
1. IP00：表示无任何防护，变压器的外壳完全暴露，没有任何防护措施。

2. IP20：表示有外壳，但没有防尘和防触摸保护。

外壳可以防止较大的物体进入变压器内部。

3. IP21：表示有外壳，并且具有防滴水保护。

外壳可以防止较大的物体进入变压器内部，并且防止垂直方向上的滴水进入。

4. IP23：表示有外壳，并且具有防雨保护。

外壳可以防止较大的物体进入变压器内部，并且防止倾斜方向上的雨水进入。

5. IP54：表示有外壳，并且具有防尘和防喷泼保护。

外壳可以有效防止较小的固体物质进入，同时还能防止喷水的方向进入。

6. IP65：表示有外壳，并且具有完全防尘和防喷水保护。

外壳可以完全阻隔固体物质和喷水的进入。

这些等级是根据不同的防护需求设计的，用户可以根据实际情况选择适合的干变外壳防护等级。

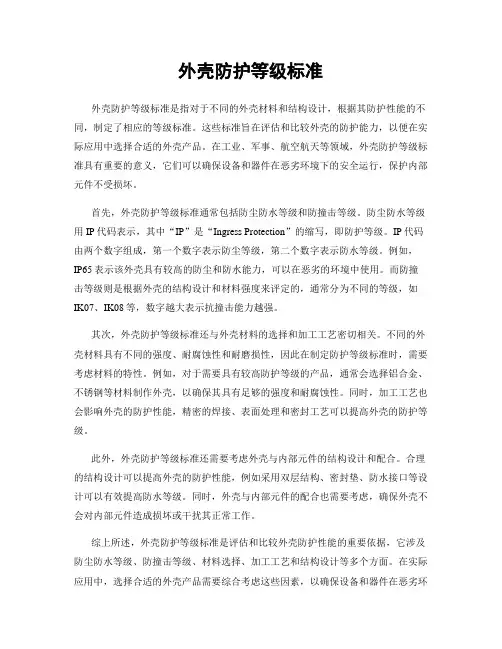

外壳防护等级标准外壳防护等级标准是指对于不同的外壳材料和结构设计，根据其防护性能的不同，制定了相应的等级标准。

这些标准旨在评估和比较外壳的防护能力，以便在实际应用中选择合适的外壳产品。

在工业、军事、航空航天等领域，外壳防护等级标准具有重要的意义，它们可以确保设备和器件在恶劣环境下的安全运行，保护内部元件不受损坏。

首先，外壳防护等级标准通常包括防尘防水等级和防撞击等级。

防尘防水等级用IP代码表示，其中“IP”是“Ingress Protection”的缩写，即防护等级。

IP代码由两个数字组成，第一个数字表示防尘等级，第二个数字表示防水等级。

例如，IP65表示该外壳具有较高的防尘和防水能力，可以在恶劣的环境中使用。

而防撞击等级则是根据外壳的结构设计和材料强度来评定的，通常分为不同的等级，如IK07、IK08等，数字越大表示抗撞击能力越强。

其次，外壳防护等级标准还与外壳材料的选择和加工工艺密切相关。

不同的外壳材料具有不同的强度、耐腐蚀性和耐磨损性，因此在制定防护等级标准时，需要考虑材料的特性。

例如，对于需要具有较高防护等级的产品，通常会选择铝合金、不锈钢等材料制作外壳，以确保其具有足够的强度和耐腐蚀性。

同时，加工工艺也会影响外壳的防护性能，精密的焊接、表面处理和密封工艺可以提高外壳的防护等级。

此外，外壳防护等级标准还需要考虑外壳与内部元件的结构设计和配合。

合理的结构设计可以提高外壳的防护性能，例如采用双层结构、密封垫、防水接口等设计可以有效提高防水等级。

同时，外壳与内部元件的配合也需要考虑，确保外壳不会对内部元件造成损坏或干扰其正常工作。

综上所述，外壳防护等级标准是评估和比较外壳防护性能的重要依据，它涉及防尘防水等级、防撞击等级、材料选择、加工工艺和结构设计等多个方面。

在实际应用中，选择合适的外壳产品需要综合考虑这些因素，以确保设备和器件在恶劣环境下能够安全可靠地运行。

因此，制定和遵守外壳防护等级标准对于保障设备和器件的安全运行具有重要意义。
