分析冷轧铝板带材生产的板形相关内容

铝板带箔轧机板形控制研究及应用铝板带箔轧机板形控制研究及应用随着现代工业的发展，铝合金材料的需求越来越大。

其中，铝板是一种常用的铝合金材料，广泛应用于航空航天、电子设备、交通运输等领域。

在铝板的生产过程中，铝板带箔轧机起着关键的作用，通过控制板形来保证铝板的质量。

因此，研究铝板带箔轧机板形控制技术具有重要的理论意义和实际应用价值。

铝板带箔轧机板形控制是指在铝板的连续轧制过程中，通过对轧制力的调整和压下辊调整技术，实现铝板平整度的控制。

板形的控制对于提高铝板的成品率、减少生产成本、保证产品质量具有重要意义。

现代铝板带箔轧机通过采用先进的装置和控制系统，实现对板形的精确监测和调整，提高了生产效率和产品质量。

首先，对铝板带箔轧机的板形控制技术进行研究可以帮助我们更好地了解其工作原理和特点。

铝板带箔轧机主要由上下辊和压下辊组成，通过调整辊缝和辊缝形状来控制轧制力，从而实现板形的调整。

研究表明，辊缝形状的设计和调整对于板形的控制非常关键。

合理的辊缝形状能够减小轧制过程中的应力集中，并保证板材在轧制过程中的均匀受力，从而有效地控制板形。

其次，铝板带箔轧机板形控制技术的应用可以提高铝板的生产效率和产品质量。

通过改变轧机辊缝的形状和大小，可以调整轧制过程中的应力分布和板材的变形情况，从而优化板形控制过程。

此外，采用先进的板形监测和调整系统，可以实时监测板材的变形情况，并自动调整辊缝，以保证板形的稳定性和一致性。

这种自动化的板形控制系统不仅提高了生产效率，还可以减少人为因素对板形控制的影响，提高产品质量。

值得注意的是，铝板带箔轧机板形控制技术在实际应用中也面临一些挑战和难题。

例如，在板形控制过程中，板带轧机的温度变化会导致板材的热变形，进而影响板形的控制。

因此，研究铝板的热变形规律，设计合理的冷却系统，以及优化轧机的温度控制系统对于铝板的板形控制技术至关重要。

另外，板形控制技术还需要考虑板材的厚度、硬度和材料的循环变化等因素，以适应不同工艺条件下的生产需求。

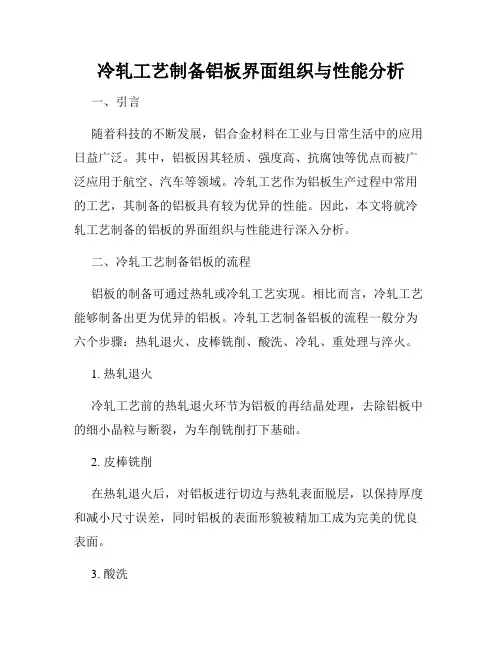

冷轧工艺制备铝板界面组织与性能分析一、引言随着科技的不断发展，铝合金材料在工业与日常生活中的应用日益广泛。

其中，铝板因其轻质、强度高、抗腐蚀等优点而被广泛应用于航空、汽车等领域。

冷轧工艺作为铝板生产过程中常用的工艺，其制备的铝板具有较为优异的性能。

因此，本文将就冷轧工艺制备的铝板的界面组织与性能进行深入分析。

二、冷轧工艺制备铝板的流程铝板的制备可通过热轧或冷轧工艺实现。

相比而言，冷轧工艺能够制备出更为优异的铝板。

冷轧工艺制备铝板的流程一般分为六个步骤：热轧退火、皮棒铣削、酸洗、冷轧、重处理与淬火。

1. 热轧退火冷轧工艺前的热轧退火环节为铝板的再结晶处理，去除铝板中的细小晶粒与断裂，为车削铣削打下基础。

2. 皮棒铣削在热轧退火后，对铝板进行切边与热轧表面脱层，以保持厚度和减小尺寸误差，同时铝板的表面形貌被精加工成为完美的优良表面。

3. 酸洗铝板在皮棒铣削后，进行酸洗处理。

铝板表面的氧化层、油脂等杂质物被去除，以达到提高铝板表面的清洁度与平整度。

4. 冷轧在铝板的酸洗处理后，进行冷轧加工。

铝板通过冷轧工艺进行多次轧制，这一环节是铝板冷轧工艺中的核心步骤。

在此过程中，铝板中的晶粒被细化，晶间的间隙得到压紧。

5. 重处理冷轧处理后进行还原，处理温度在90℃左右。

还原处理使铝板中的残余应力／变形被消除，同时晶粒尺寸再次得到细化。

6. 淬火淬火是冷轧工艺处理的最后一个步骤。

铝板在淬火后获得更佳的机械性能和形变性。

三、冷轧工艺制备铝板的界面组织铝板的性能与组织密切相关。

在冷轧工艺中，铝板的界面组织经历了多次的塑性变形和恢复过程，不同厚度的铝板界面组织是不同的，尤其是轧制变形率不同的铝板，其界面组织差异更加显著。

冷轧加工后，铝板中的晶粒尺寸明显减小，晶界得到更好的锋利化。

同时，铝板中会出现界面层的现象。

在界面层区域，铝板的晶粒尺寸较大，晶粒方向与晶界方向的夹角也较大。

随着冷轧次数的增加，铝板的晶粒再次细化并且晶界锋利化程度进一步提高。

铝合金冷轧及薄板生产技术一、熔炼与铸锭1.1铝合金熔炼铝合金熔炼是生产过程中的重要环节，主要通过将铝合金材料加热至熔点后进行熔炼、精炼、除气、除渣等操作，以获得高质量的熔体。

1.2铸锭铸锭是将熔炼后的铝合金熔体倒入模具中，冷却凝固后形成一定形状和尺寸的铝合金锭。

铸锭的质量对后续的加工和制品质量有重要影响。

二、热轧与冷轧2.1热轧热轧是一种将铝合金铸锭加热至一定温度后进行轧制的工艺，主要目的是通过施加压力使铝合金材料产生塑性变形，获得一定形状和尺寸的板材或带材。

2.2冷轧冷轧是在室温下对铝合金材料进行轧制的过程，主要通过机械外力使铝合金材料产生塑性变形，获得更薄的板材或带材。

三、薄板成型3.1拉伸成型拉伸成型是一种将铝合金板材或带材通过模具进行拉伸变形的过程，主要应用于生产各种形状的铝合金制品。

3.2弯曲成型弯曲成型是一种将铝合金板材或带材通过模具进行弯曲变形的过程，主要应用于生产各种弯曲形状的铝合金制品。

四、表面处理4.1抛光抛光是通过机械或化学方法对铝合金表面进行加工，以获得光滑、亮泽的表面效果。

常用的抛光方法包括机械抛光、化学抛光和电化学抛光等。

4.2喷涂与电镀喷涂和电镀是在铝合金表面涂覆或镀覆其他金属或非金属材料，以提高铝合金制品的耐腐蚀性、美观度和功能性。

常用的喷涂和电镀材料包括油漆、塑胶、金属等。

五、质量检测5.1外观检测外观检测是对铝合金制品的表面质量进行检测的过程，主要通过目视、触觉等方法对制品的外观缺陷进行检查。

5.2尺寸检测尺寸检测是对铝合金制品的尺寸精度进行检测的过程，主要通过测量工具对制品的尺寸进行精确测量。

5.3力学性能检测力学性能检测是对铝合金制品的力学性能进行检测的过程，主要包括硬度、抗拉强度、屈服强度、延伸率等指标的检测。

六、环保与安全6.1有害物质控制铝合金冷轧及薄板生产过程中会产生一些有害物质，如废气、废水、废渣等，需要进行有效的控制和处理，以减少对环境和人体的危害。

铝轧机板形等质量问题分析及采取措施一、板形不良.1、冷轧机：（1）每三个月由钳工检查一次喷杆梁的减振喉是否损坏.及时更换（2）每两个月由操作手和电工一起检查喷嘴是否有堵塞或者在轧制时，操作手发现板形明显不良或者喷嘴喷油异常时，马上对喷嘴进行测试检查.（3）针对不同宽度，不同厚度，操作手及质检作好记录，并及时通知设备部进行一起分析，是否需要对板形目标曲线进行更改及试验（不同的板形目标曲线会对喷淋产生一定的影响）. (4) 有些薄板，建议操作手可以进行手动喷淋干预，总结分析板形不良原因.（5）所有辊系检测每季度一次，由技术组完成，水平度及平行度。

2、粗轧机：（1）建议要求厂家增加手动调节喷淋功能（因为粗轧机不能对局部喷油进行手动干预，其不良板形只能通过弯辊，倾斜等手段进行辊型控制）.（2）定期检查压平辊平行及水平度.1次/季度。

（3）每两个月由操作手和电工一起检查喷嘴是否有堵塞或者在轧制时，操作手发现板形明显不良或者喷嘴喷油异常时，马上对喷嘴进行测试检查.（4）工艺道次合理安排，张力合理使用，轧辊凸度建议尝试支承辊凸度0.02mm；工作辊凸度0.05-0.07mm.3、精轧机：（1）定期检查喷杆梁喷嘴.（2）定期检查压平辊平行及水平度.1次/季度（3）喷射梁及板型仪备品备件要尽快订货，因为膜片及滤芯都是消耗品需定期更换。

（4）工艺道次合理安排，张力合理使用，轧辊凸度建议尝试支承辊凸度0.02mm；工作辊凸度0.05-0.07mm.针对以上情况，将对三台轧机定期作以下的检查和测试：（1）定期对入口张紧辊进行检查辊系.（2）定期对板形辊平行度，水平度进行检查.（3）定期对工作辊辊隙进行检查.（4）定期对轧制线进行检查.（5）对薄板的局部板形不良，操作手是否可以采用手动调节喷淋，对相同的铝卷进行持续跟踪和比较.二、打底印.1、目前对部分变形的套筒进行车削，保证套筒的外圆一致。

2. 生产要加强套筒管理严格区分退火用套筒和非退火用套筒，决不能混用3、合理使用张力速度，匹配要合理.三、铝粉堆积1、入口可增加板面清洗装置.2，加强板式过滤器维护，确保过滤能力满足生产需求3，定期换纸，严格执行硅藻土及白土纤维素的添加工艺，搅拌箱内不能吸空4，每班要对轧制油透光率进行检测设备部2017-4-18。

13冶金冶炼M etallurgical smelting铝板带箔轧机板形控制研究分析张 辉中色科技股份有限公司，河南　洛阳　４７１０３９摘 要：当前，我国作为世界上最大的金属铝消耗国，在铝及铝合金产品生产技术上取得了一系列的突破。

但我国在高水准、大宽幅、超薄铝型材产品等方面的制造水平，依然与发达国家存在很大的差距，现有的生产水平及能力也难以社会生产需求。

基于国内市场对高质量板带箔材料的需求和现实情况，宽幅、高速系列轧机的成为国内众多铝制品设备厂追求的方向。

铝加工产品厚度控制精度和板形控制能力作为设备的核心指标之一，受到许多技术工作者的关注，对此本文通过对板形控制技术相关内容进行研究，旨在为相关企业技术升级改进提供参考建议。

关键词：铝产品；轧机组；板形控制中图分类号：ＴＧ３３３ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２４）０１－００１３－３Study and analysis on shape control of Aluminum strip Rolling MillZHANG HuiＣｈｉｎａ　Ｎｏｎｆｅｒｒｏｕｓ　Ｍｅｔａｌｓ　Ｐｒｏｃｅｓｓｉｎｇ　Ｔｅｃｈｎｏｌｏｇｙ　Ｃｏ．，Ｌｔｄ．，Ｌｕｏｙａｎｇ　４７１０３９，ＣｈｉｎａAbstract: Ａｔ　ｐｒｅｓｅｎｔ，　ｏｕｒ　ｃｏｕｎｔｒｙ，　ａｓ　ｔｈｅ　ｌａｒｇｅｓｔ　ｃｏｎｓｕｍｅｒ　ｏｆ　ａｌｕｍｉｎｕｍ　ｍｅｔａｌｓ　ｉｎ　ｔｈｅ　ｗｏｒｌｄ，　ｈａｓ　ｍａｄｅ　ａ　ｓｅｒｉｅｓ　ｏｆ　ｂｒｅａｋｔｈｒｏｕｇｈｓ　ｉｎ　ｔｈｅ　ｐｒｏｄｕｃｔｉｏｎ　ｔｅｃｈｎｏｌｏｇｙ　ｏｆ　ａｌｕｍｉｎｕｍ　ａｎｄ　ａｌｕｍｉｎｕｍ　ａｌｌｏｙ　ｐｒｏｄｕｃｔｓ．　Ｈｏｗｅｖｅｒ，　ｉｔ　ｉｓ　ｎｏｔｅｗｏｒｔｈｙ　ｔｈａｔ　ｏｕｒ　ｍａｎｕｆａｃｔｕｒｉｎｇ　ｌｅｖｅｌ　ｏｆ　ｈｉｇｈ　ｌｅｖｅｌ，　ｗｉｄｅ　ｗｉｄｔｈ，　ｕｌｔｒａ－ｔｈｉｎ　ａｌｕｍｉｎｕｍ　ｐｒｏｄｕｃｔｓ　ａｎｄ　ｏｔｈｅｒ　ａｓｐｅｃｔｓ　ｓｔｉｌｌ　ｈａｓ　ａ　ｂｉｇ　ｇａｐ　ｗｉｔｈ　ｄｅｖｅｌｏｐｅｄ　ｃｏｕｎｔｒｉｅｓ，　ａｎｄ　ｅｘｉｓｔｉｎｇ　ｐｒｏｄｕｃｔｉｏｎ　ｌｅｖｅｌ　ａｎｄ　ｃａｐａｃｉｔｙ　ａｒｅ　ｄｉｆｆｉｃｕｌｔ　ｔｏ　ｓｏｃｉａｌ　ｐｒｏｄｕｃｔｉｏｎ　ｄｅｍａｎｄ．　Ｂａｓｅｄ　ｏｎ　ｔｈｅ　ｄｅｍａｎｄ　ａｎｄ　ｒｅａｌｉｔｙ　ｏｆ　ｈｉｇｈ　ｑｕａｌｉｔｙ　ｐｌａｔｅ　ａｎｄ　ｆｏｉｌ　ｍａｔｅｒｉａｌｓ　ｉｎ　ｄｏｍｅｓｔｉｃ　ｍａｒｋｅｔ，　ｗｉｄｅ　ｗｉｄｔｈ　ａｎｄ　ｈｉｇｈ　ｓｐｅｅｄ　ｓｅｒｉｅｓ　ｒｏｌｌｉｎｇ　ｍｉｌｌｓ　ｈａｖｅ　ｂｅｃｏｍｅ　ｔｈｅ　ｐｕｒｓｕｉｔ　ｄｉｒｅｃｔｉｏｎ　ｏｆ　ｍａｎｙ　ｄｏｍｅｓｔｉｃ　ａｌｕｍｉｎｕｍ　ｅｑｕｉｐｍｅｎｔ　ｆａｃｔｏｒｉｅｓ．　Ａｓ　ｏｎｅ　ｏｆ　ｔｈｅ　ｃｏｒｅ　ｉｎｄｉｃａｔｏｒｓ　ｏｆ　ｅｑｕｉｐｍｅｎｔ，　ｔｈｅ　ｔｈｉｃｋｎｅｓｓ　ｃｏｎｔｒｏｌ　ｐｒｅｃｉｓｉｏｎ　ａｎｄ　ｓｈａｐｅ　ｃｏｎｔｒｏｌ　ａｂｉｌｉｔｙ　ｏｆ　ａｌｕｍｉｎｕｍ　ｍａｃｈｉｎｉｎｇ　ｐｒｏｄｕｃｔｓ　ｈａｖｅ　ａｔｔｒａｃｔｅｄ　ｔｈｅ　ａｔｔｅｎｔｉｏｎ　ｏｆ　ｍａｎｙ　ｔｅｃｈｎｉｃａｌ　ｗｏｒｋｅｒｓ．　Ｉｎ　ｔｈｉｓ　ｐａｐｅｒ，　ｔｈｅ　ｒｅｌｅｖａｎｔ　ｃｏｎｔｅｎｔ　ｏｆ　ｓｈａｐｅ　ｃｏｎｔｒｏｌ　ｔｅｃｈｎｏｌｏｇｙ　ｗａｓ　ｓｔｕｄｉｅｄ，　ａｉｍｉｎｇ　ａｔ　ｐｒｏｖｉｄｉｎｇ　ｒｅｆｅｒｅｎｃｅ　ｓｕｇｇｅｓｔｉｏｎｓ　ｆｏｒ　ｔｈｅ　ｔｅｃｈｎｏｌｏｇｉｃａｌ　ｕｐｇｒａｄｉｎｇ　ａｎｄ　ｉｍｐｒｏｖｅｍｅｎｔ　ｏｆ　ｒｅｌａｔｅｄ　ｅｎｔｅｒｐｒｉｓｅｓ．Keywords: ａｌｕｍｉｎｕｍ　ｐｒｏｄｕｃｔｓ；　Ｒｏｌｌｉｎｇ　ｍｉｌｌ；　Ｓｈａｐｅ　ｃｏｎｔｒｏｌ收稿日期：２０２３－１１作者简介：张辉，男，生于１９８２年，汉族，安徽临泉人，本科，工程师，研究方向：铜和铝板带箔轧机的设计。

冷轧铝板带材生产的板形控制摘要：随着经济技术的发展，冷轧铝板带材生产的板形控制越来越受重视。

本文讲述了冷轧板形的定义和控制方法，研究了铝铸轧坯料板形、轧制油、轧辊粗度、道次加工率的分配、张力分配、弯辊控制、热凸度等因素对冷板板形的影响机理和相应的控制方法，通过控制达到改善冷轧板形的目的。

关键词：冷轧铝板；板形；影响因素；控制方法引言：冷轧铝板带材是建筑装饰板、PS印刷版、制罐板、铝箔等的上游产品，其板形质量好坏直接影响产品的档次，影响使用效果，特别是一些要求较高的行业，如PS印刷版、制罐板对板形质量的要求更严格，近年来铝板带应用范围的扩大和不断增强的质量需求对板形控制提出了更高的要求。

我国的冷轧设备装机水平相对较低，板形控制技术水平与国外同行业存在差距。

不断提高国产设备铝冷轧产品的板形控制水平，是目前铝板带加工厂家的共同追求。

一板形概念板形是指板带的翘曲度，是衡量冷轧板带材平整情况的重要参数。

铝板带材在轧制过程中，由于受到不同的局部应力，每一部分的延伸量都不一样，这种变形量的不均匀导致板带材变得凹凸不平。

如果把铝板带材切成条状，可以直观地反映出不同切条在长度上的差异。

差异小则说明板形良好。

一般采用相对延伸分布Δ1/L来表示翘曲度，根据铝板带材宽度方向上各部分的相对延伸分布Δ1/L，可以测量铝板带材的翘曲度。

对成品板带材的Δ1/L的指数为10-3～10-4，引入单位埃I=10-5则可以更方便地来表示翘曲度。

目前国内市场的铝板带板形质量情况：优良板形为7～15I，中等板形为20～40I，大于40I为差板形。

二板形控制的主要因素板形不良是指板面不平直，产生原因是轧件在轧制过程中，轧辊产生了过度变形，使辊缝形状不平直，轧件宽向上延伸不均而产生波浪。

板形控制的实质就是减少这类过度变形，因此从铸轧坯料、板形控制手段和工艺措施等主要影响因素进行分析，从而达到控制板形的理想效果。

1.铸轧坯料铸轧坯料板形对冷轧板形影响较大，衡量铸轧坯料板形主要参数有：中凸度、横向厚差、纵向厚差、翘边量等。

一、压痕原因：1、因勒带或穿带甩尾不正常，带钢在工作辊表面造成堆焊或粘接2、在轧机空转时预压力过小，造成工作辊与支撑辊点接触而使支撑辊周长磨损，受损支撑辊反过来造成新更换工作辊表面压印而造成带钢表面压痕3、支撑辊掉肉造成工作辊表面压印，即在带钢表面产生压痕措施：1、轻微小面积压痕可对工作辊进行修磨（用砂石），严重压痕应更换工作辊2、轧机空转时给一定轧制压力或采用正弯辊，以避免局部损伤轧辊，发现支撑辊局部损伤，避免使用负弯辊，减轻轧辊表面压痕深度，勤换工作辊，必要时及时更换支撑辊二、压印特征：带钢表面呈周期性凸状印痕原因：工作辊表面产生裂纹或掉皮措施：1、更换新工作辊之前，严格检查轧辊表面质量，防止未磨净裂纹辊投入使用（轧辊间应确保应有磨削量，特别是粘钢辊，以完全消除裂纹层）。

2、确保各机架工艺润滑良好，轧制液温度、浓度、压力在正常范围，防止喷嘴堵塞，避免轧辊局部温度过高3、发现压印及时更换轧辊，更换新辊后，要进行一定预热，同时，开轧头几卷钢要严格控制升速制度三、划伤特征：带钢沿轧制方向的直线凹状缺陷原因： 1、各种导辊与带钢速度不一样2、带钢与辅助设备异常接触3、生产线设备有异物措施：1、定期检查辅助传动辊是否转动灵活及表面状况2、固定辅助设备与带钢应保持一定间隔3、及时检查、清除生产线设备中的异物4、发现带钢表面有划伤，应从后向前逐个检查，查出事故原因后，根据情况采取的办法给予处理。

四、裂边特征：带钢边部局部开裂或呈锯齿形裂口五、原因：1、酸洗剪切边部状况不好，造成轧后带钢裂边2、热轧板本身边部裂口或龟裂3、吊运中夹钳碰撞，使带钢边部碰损措施：1、酸洗剪切边剪刃间隙，应按剪切的不同厚度规格精确调节2、热轧原板边部缺陷应在酸洗工序尽量切除（呈月牙形）3、吊运钢卷时，夹钳应稳、准、轻，防止吊具将钢卷边部碰损五、热划伤特征：带钢表面沿轧制方向无规律的局部条状凹痕原因：1、轧辊和带钢温升过高2、轧制薄规格时，在高速高压下，轧制油的油膜强度不够，使润滑不良所致措施：1正确选择轧制油浓度和轧制油类型，确保良好的润滑性能2使各机架的负荷分配尽量均匀3正确选择轧制液的温度、压力，确保良好的冷却性4选择适当的轧制速度，在润滑和冷却不好的情况下，轧制速度不应超过1000mpm5、当已经发现有较严重的热划伤时，立即更换工作辊六、轧穿特征：带钢表面呈周期性孔洞原因：1、工作辊表面严重粘接2、严重粘辊裂纹（一般前架板面产生压印，经后架轧钢延伸造成轧穿）3、轧辊表面凹状缺陷措施：1、更换新工作辊2、防止异物掉入轧机进入辊缝，避免轧辊表面损伤七、板形缺陷A、双边浪特征：带钢两边呈可见波纹状原因：轧辊凸度小，轧制压力过大，轧制温度低、正负弯辊使用不当措施：减小轧制压力或加大后张力，合理控制好辊型，将工作辊中间部分轧制液流量尽量减小，增大正弯辊B、单边浪特征：带钢一边呈可见波浪状原因：有浪一边轧制力过大，轧辊温度不均，工作辊水平未调好，来料厚度不均（楔形）措施：通过压下双摆，将有浪一边轧制力减小，严格要求原料同板厚差不超规定，头尾有镰刀弯在酸洗一定.要剪掉C、中间浪特征：带钢中部呈可见波浪状原因：与双边浪相反措施：与双边浪相反D、二肋浪特征：带钢沿宽度方向1/4、3/4处或部分区域呈可见波浪状原因：轧制温度不均，局部过热与浪相对应的轧辊冷却液喷嘴堵塞措施：加大二肋浪部位的轧制液流量，认真检查二肋浪部位喷嘴是否堵塞八、厚度不均或不合特征：带钢沿轧制方向厚度波动变化超出产品要求或轧制成品厚度与产品要求厚度不符原因：1、热轧原料本身厚度不均，材质硬度不均2、AGC系统没有投入时，压下及速度调节不及时3、各机架张力波动范围过大4、测厚仪（特别是最后机架）不准措施：1、确保热轧原料厚度精度，对严重超厚或超薄部分应切除，轧制中发现原料厚度波动，应及时降速，待调节好后再升速，当厚度波动严重时，要停机，然后按实际厚度进行手设定计算，再启动设备进行轧制2、AGC系统没有投入使用时，随速度的变化及时调节轧制力和张力，保证厚度精度正常3、严格保证系统的张力稳定4、定期检查测厚仪的精度，轧制时如发现异常状况，及时检查、核对成品实物厚度与测厚仪显示的一致性，否则立即通知计控人员进行处理九、卷形A、溢出边特征：钢卷边部局部不齐原因：酸洗来料溢出边，热轧板形较差，卷取张力过小及波动，轧制压力不稳定，入口无跑偏控制装置措施：发现原料溢出边严重时，人工首先降速，及时采取手动对中调节，严格控制好板形，对带头板形不好的部分，应切除，严格控制卷取张力，确保压下稳定正常，尽快使人工跑偏控制装置投入使用，一旦出现严重溢边，在最后机架分卷B、塔形特征：钢卷边部呈弧形状原因：酸洗卷塔形，带钢头部板形不良或卷心有废带头，卷取张力过小，卷心与卷取机卷筒之间有窜动，各架侧倒板间隙过大等因素，均可造成卷取时钢卷塔形措施：轧制酸洗塔形卷时速度不能高，人工随时进行对中调节，当实在无法纠偏时，最后机架轧钢工根据情况进行分卷，严格控制好穿带头部倒板，当带头板形不好时，应及时切除，废带头一定不能卷入卷心，确保卷取张力正常，满足工艺制度的要求，无论在何种情况下，发现塔型应立即分卷C、心形卷特征：钢卷内径局部下凹原因：带卷头部卷取张力过小，轧制规格薄措施：提高头部卷取张力，一般应大于设定张力20~30%，适当增大带头厚度，必要时更换小直径卷筒D、抽心卸卷时，卷取机卷筒将卷心部分带出，或是热处理吊车在掉卷时，将卷心部分吊起，无法将钢卷吊走特征：钢卷内径局部溢出原因：带钢头部板形不好，卷心卷取张力过小，卷取机卷筒位移或钢卷小车上塑料垫磨损不均，造成钢卷中心与卷筒中心不一致措施：确保带钢头部板形良好，特别是废带头不要卷入内径，手动方式加大头部卷取张力，将偏移的卷取机复位，同时更换已磨损的钢卷小车塑料垫块，经常检查吊具的表面状况及磨损程度E、塌卷特征：钢卷卧放时呈椭圆状原因：在整个轧制过程中，卷取张力都小于设定张力，卸卷以后便暴露，尤其以薄规格产品为明显，经吊车吊运后会发生卷内孔径全塌，厚规格产品，经退火后平整机上料时暴露出来措施：在张力调节系统或张力设定不正常时，要通过手动操作方式，将卷取张力升高，以保证带钢头部及整卷的卷取张力符合工艺的要求，避免质量和安全事故的发生粘结、氧化色和性能不合格是冷轧薄板退火工序中存在的三大问题，尤其是粘结与氧化色这两种缺陷较为突出。

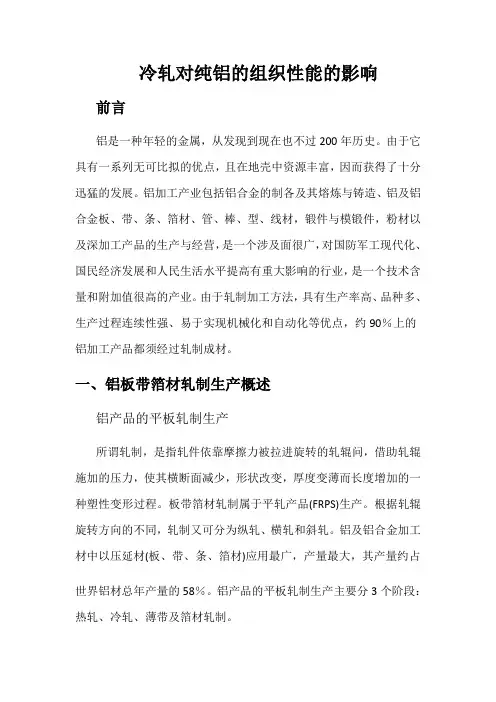

冷轧对纯铝的组织性能的影响前言铝是一种年轻的金属，从发现到现在也不过200年历史。

由于它具有一系列无可比拟的优点，且在地壳中资源丰富，因而获得了十分迅猛的发展。

铝加工产业包括铝合金的制各及其熔炼与铸造、铝及铝合金板、带、条、箔材、管、棒、型、线材，锻件与模锻件，粉材以及深加工产品的生产与经营，是一个涉及面很广，对国防军工现代化、国民经济发展和人民生活水平提高有重大影响的行业，是一个技术含量和附加值很高的产业。

由于轧制加工方法，具有生产率高、品种多、生产过程连续性强、易于实现机械化和自动化等优点，约90％上的铝加工产品都须经过轧制成材。

一、铝板带箔材轧制生产概述铝产品的平板轧制生产所谓轧制，是指轧件依靠摩擦力被拉进旋转的轧辊问，借助轧辊施加的压力，使其横断面减少，形状改变，厚度变薄而长度增加的一种塑性变形过程。

板带箔材轧制属于平轧产品(FRPS)生产。

根据轧辊旋转方向的不同，轧制又可分为纵轧、横轧和斜轧。

铝及铝合金加工材中以压延材(板、带、条、箔材)应用最广，产量最大，其产量约占世界铝材总年产量的58％。

铝产品的平板轧制生产主要分3个阶段：热轧、冷轧、薄带及箔材轧制。

(1)热轧：使金属在再结晶温度以上的轧制过程。

金属在该过程中无加工硬化，具有较高的塑性和较低的变形抗力，可以用较少的能量得到较大的变形。

为了保证产品的组织性能，应严格控制加热温度、变形速度、变形终了温度、变形程度和加工后轧材的冷却速度。

(2)冷轧：金属在不产生回复和再结晶的温度以下的轧制过程。

热轧带材需通过冷轧加工成更薄的带材。

虽然这一变形过程叫做“冷”轧，但每道次轧制中带材的温度也会上升100℃左右，因此需要喷射大量的轧辊冷却液，以维持轧辊和带材的热平衡；冷轧后可得到表面光洁、尺寸精确、组织性能良好的产品。

(3)薄带和箔材轧制：用冷轧的方法迸一步对板材进行减薄，一般把厚度为0.2～4mm的板材称为薄板，其中厚度0.2～1.2mm又称为超薄板带，厚度小于0.2mm的板材称为极薄板带材，也称箔材。

冷轧板是一种常用的金属材料，广泛应用于汽车制造、钢铁建筑、家电制造等领域。

然而，在使用过程中，冷轧板的板形常常出现一些问题，影响了产品的质量和使用效果。

本文将就冷轧板板形常见问题的成因及解决方法进行探讨，希望能为相关行业提供一些参考和帮助。

一、冷轧板板形问题的成因1. 材料本身问题冷轧板的材料本身可能存在一些隐患，比如内部应力不均匀、金相组织不理想等，这些问题都会导致板材在加工过程中产生变形。

2. 加工工艺问题冷轧板的加工工艺包括轧制、退火、酸洗等环节，每个环节都可能对板形产生影响。

比如轧制压力不均匀、温度控制不到位、退火工艺不当等都会导致板形问题的出现。

3. 设备问题冷轧板生产线上的轧机、退火炉、酸洗槽等设备的性能和状态对板形也有直接影响。

设备老化、故障、使用不当都可能导致板形问题的出现。

二、冷轧板板形问题的解决方法1. 控制原材料质量生产企业应该加强对原材料的质量控制，确保材料内部应力、金相组织等符合要求，从源头上杜绝板形问题的发生。

2. 优化工艺流程在生产过程中，要严格控制每个环节的工艺参数，确保轧制压力、温度、速度等参数稳定和合理，做到轧出优质的冷轧板。

3. 维护设备状态企业要定期对生产设备进行维护和保养，确保设备状态良好，运行稳定。

对于老化的设备，要及时更新换代，以确保生产质量和效率。

4. 加强质量管理企业要建立健全的质量管理体系，对生产过程进行全程监控和记录，及时发现和解决潜在问题，避免板形问题的发生。

三、结语冷轧板板形问题虽然常见，但通过加强质量管理、优化工艺流程和维护设备状态等措施是可以有效预防和解决的。

生产企业要重视板形问题，从源头上进行控制，提高产品质量和竞争力。

希望本文所述的内容能对相关行业有所帮助，也欢迎大家提出宝贵意见和建议。

冷轧板是一种常见的金属材料，由于其在汽车制造、钢铁建筑、家电制造等领域的广泛应用，冷轧板的质量问题一直备受关注。

其中，板形问题是影响产品质量和使用效果的关键因素之一。
