03第三章井底车场

井底车场与硐室第一节井底车场的结构与形式井底车场是指位于开采水平，连接矿井主要提升井筒和井下主要运输、通风巷道的若干巷道和硐室的总称，是连接井筒提升和大巷运输的枢纽。

它担负对煤炭、矸石、伴生矿产、设备、器材和人员的转运，并为矿井通风、排水、动力供应、通信、安全设施等服务。

一、井底车场的结构由于矿井开拓方式不同，井底车场可分为立井井底车场和斜井井底车场两大类。

因其车场结构基本相同，故这里只讨论立井井底车场。

图9－1为我国年产0.6～1.2Mt矿井常用的环形刀式井底车场立体示意图；图9-2为3.0Mt的兖州鲍店煤矿井底车场立体结构示意图，其煤炭运输采用胶带输送机。

从图中可以看出，井底车场是由主要运输线路、辅助线路、各种硐室等部分组成。

图9－1 环行刀式立井井底车场立体示意图l－主井，2－副井；3－主排水泵硐室；4－吸水小井；5－翻笼硐室；6－斜煤仓；7－箕斗装载硐室；8－清理撤煤斜巷；9－主井井底水窝泵房；10－防火门硐室；11－调度室；12－等候室；13－马头门；14－主变电所，15－管子道；16－内水仓；17－外水仓；18－机车库及修理间；19－主要运输大巷；Ⅰ－主井重车线；Ⅱ－主井空车线；Ⅲ－副井重车线；Ⅳ－副井空车线；Ⅴ－绕道图9－2 胶带输送机上仓立井井底车场立体示意图1－主井；2－副井，3、4、5－胶带输送机巷；6－圆筒煤仓；7－给煤胶带输送机巷；8－箕斗装载硐室；9、10－轨道运输大巷；11－副井重车线；12－副井空车线；13－主井井底清理撒煤硐室；14－副井清理斜巷；15－主变电所；16－主排水泵硐室；17－水仓；18－调度室；19－机车修理间；20－等候室；21－消防材料库；22－管子道1．主要运输线路（巷道）包括存车线巷道和行车线巷道两种。

存车线巷道是指存放空、重车辆的巷道。

如主、副井的空、重车线，材料车线等。

行车线巷道是指调动空、重车辆运行的巷道。

如连接主、副井空、重车线的绕道，调车线，马头门线路等。

立体结构示意图，其煤炭运输采用胶带输送机。

从图中可以看出，井底车场是由主要运输线路、辅助线路、各种硐室等部分组成。

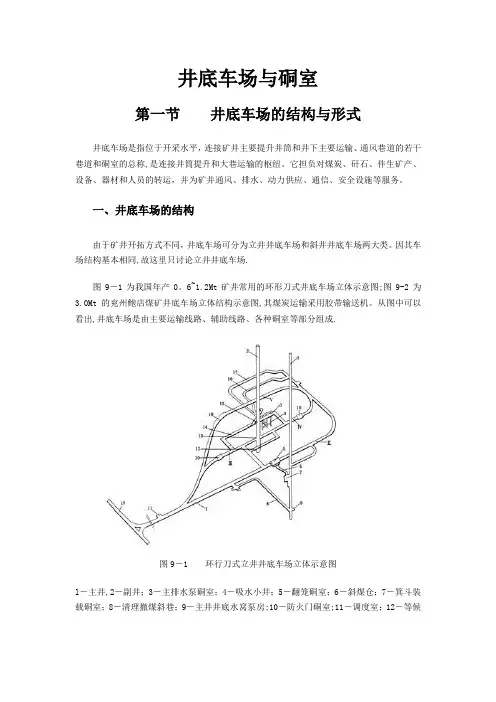

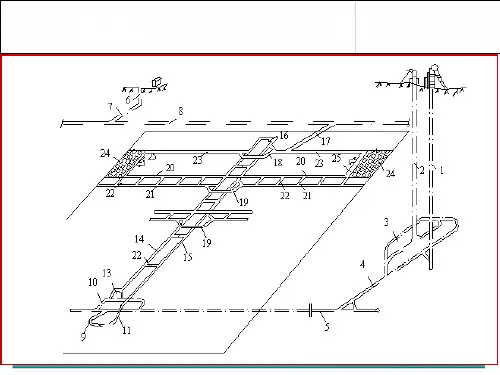

图9－1 环行刀式立井井底车场立体示意图
l－主井，2－副井；3－主排水泵硐室；4－吸水小井；5－翻笼硐室；6－斜煤仓；7－箕斗装载硐室；8－清理撤煤斜巷；
9－主井井底水窝泵房；10－防火门硐室；11－调度室；12－等候室；13－马头门；14－主变电所，15－管子道；
16－内水仓；17－外水仓；18－机车库及修理间；19－主要运输大巷；
Ⅰ－主井重车线；Ⅱ－主井空车线；Ⅲ－副井重车线；Ⅳ－副井空车线；Ⅴ－绕道
图9－2 胶带输送机上仓立井井底车场立体示意图
1－主井；2－副井，3、4、5－胶带输送机巷；6－圆筒煤仓；7－给煤胶带输送机巷；8－箕斗装载硐室；
9、10－轨道运输大巷；11－副井重车线；12－副井空车线；13－主井井底清理撒煤硐室；14－副井清理斜
巷；
15－主变电所；16－主排水泵硐室；17－水仓；18－调度室；19－机车修理间；20－等候室；
21－消防材料库；22－管子道。

井底车场与硐室第一节井底车场的结构与形式井底车场是指位于开采水平，连接矿井主要提升井筒和井下主要运输、通风巷道的若干巷道和硐室的总称,是连接井筒提升和大巷运输的枢纽。

它担负对煤炭、矸石、伴生矿产、设备、器材和人员的转运，并为矿井通风、排水、动力供应、通信、安全设施等服务。

一、井底车场的结构由于矿井开拓方式不同，井底车场可分为立井井底车场和斜井井底车场两大类。

因其车场结构基本相同,故这里只讨论立井井底车场.图9－1为我国年产0。

6~1.2Mt矿井常用的环形刀式井底车场立体示意图;图9-2为3.0Mt的兖州鲍店煤矿井底车场立体结构示意图,其煤炭运输采用胶带输送机。

从图中可以看出,井底车场是由主要运输线路、辅助线路、各种硐室等部分组成.图9－1 环行刀式立井井底车场立体示意图l－主井,2－副井；3－主排水泵硐室；4－吸水小井；5－翻笼硐室；6－斜煤仓；7－箕斗装载硐室；8－清理撤煤斜巷；9－主井井底水窝泵房;10－防火门硐室;11－调度室；12－等候室；13－马头门；14－主变电所,15－管子道；16－内水仓；17－外水仓;18－机车库及修理间；19－主要运输大巷；Ⅰ－主井重车线；Ⅱ－主井空车线;Ⅲ－副井重车线；Ⅳ－副井空车线；Ⅴ－绕道图9－2 胶带输送机上仓立井井底车场立体示意图1－主井；2－副井，3、4、5－胶带输送机巷；6－圆筒煤仓；7－给煤胶带输送机巷；8－箕斗装载硐室；9、10－轨道运输大巷；11－副井重车线；12－副井空车线；13－主井井底清理撒煤硐室；14－副井清理斜巷；15－主变电所;16－主排水泵硐室；17－水仓；18－调度室；19－机车修理间；20－等候室；21－消防材料库；22－管子道1．主要运输线路（巷道)包括存车线巷道和行车线巷道两种.存车线巷道是指存放空、重车辆的巷道。

如主、副井的空、重车线，材料车线等。

行车线巷道是指调动空、重车辆运行的巷道。

如连接主、副井空、重车线的绕道,调车线，马头门线路等。

翻车机
煤仓 箕斗装载硐室：
绞车硐室
（二）副井系统硐室。
中央变电所
中央水泵房
中央变电所与中央水泵房的布置要求：
中央变电所与水泵房应当联合布置，以便 主变电所向水泵房供的线路最短。当矿 井突然发生水灾时，仍能保证继续供电、 正常排水。一般布置在副井井筒与底井 车场的连接处。为了防止突水淹井，一 般要求将变电所与水泵房布置的标高， 高于井筒与井底车场连接处的0.5米。
其它硐室：
（二）、井底车场的运输路线
二、井底车场的调车方式 1、顶推调车 2、甩车调车
3、顶推拉式调车
三、井底车场形式
由于井筒的形式、提升方式、大巷运输方式、及大巷 与井筒的距离诸多因素不同，井底车场的形式也各 异。
分类：按矿车在井底车场内运行特点不行将其 分成两类：环形式与折返式。
若是固定式矿车一般二种形式均可,
You Know, The More Powerful You Will Be
结束语
感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
讲师：XXXXXX XX年XX月XX日
优点：空重车线位于直线上。利用一段主运巷做调车 线及绕道，开拓工程量 小。调较方便。
缺点: 弯道上顶推，安全性较差，速度过慢。 巷道内坡度大。
适用条件：当井筒距主运巷较近时。 适用物60~90万吨⁄ 年。
五、井底车场通过能力
1、定义：车场内运输路线的通过能力。
计算方法： N----矿井年工作日 t1---矿井日工时 t2---一趟列车调车时间（min） m---车皮数 G---净载煤量 K1----运输不均衡系数（1.5） K2----矸石系数（不小于0.3）
