下载文档原格式

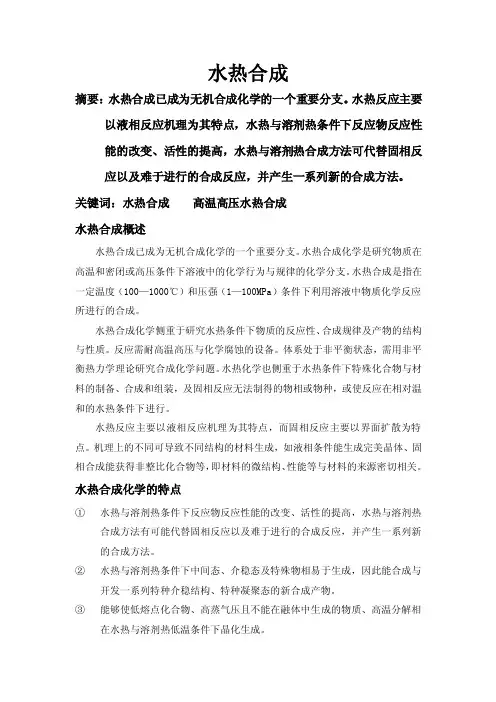

水热合成摘要：水热合成已成为无机合成化学的一个重要分支。
水热反应主要以液相反应机理为其特点，水热与溶剂热条件下反应物反应性能的改变、活性的提高，水热与溶剂热合成方法可代替固相反应以及难于进行的合成反应，并产生一系列新的合成方法。
关键词：水热合成高温高压水热合成水热合成概述水热合成已成为无机合成化学的一个重要分支。
水热合成化学是研究物质在高温和密闭或高压条件下溶液中的化学行为与规律的化学分支。
水热合成是指在一定温度（100—1000℃）和压强（1—100MPa）条件下利用溶液中物质化学反应所进行的合成。
水热合成化学侧重于研究水热条件下物质的反应性、合成规律及产物的结构与性质。
反应需耐高温高压与化学腐蚀的设备。
体系处于非平衡状态，需用非平衡热力学理论研究合成化学问题。
水热化学也侧重于水热条件下特殊化合物与材料的制备、合成和组装，及固相反应无法制得的物相或物种，或使反应在相对温和的水热条件下进行。
水热反应主要以液相反应机理为其特点，而固相反应主要以界面扩散为特点。
机理上的不同可导致不同结构的材料生成，如液相条件能生成完美晶体、固相合成能获得非整比化合物等，即材料的微结构、性能等与材料的来源密切相关。
水热合成化学的特点①水热与溶剂热条件下反应物反应性能的改变、活性的提高，水热与溶剂热合成方法有可能代替固相反应以及难于进行的合成反应，并产生一系列新的合成方法。
②水热与溶剂热条件下中间态、介稳态及特殊物相易于生成，因此能合成与开发一系列特种介稳结构、特种凝聚态的新合成产物。
③能够使低熔点化合物、高蒸气压且不能在融体中生成的物质、高温分解相在水热与溶剂热低温条件下晶化生成。
④水热与溶剂热的低温、等压、溶液条件，有利于生长极少缺陷、取向好、完美的晶体，且合成产物结晶度高以及易于控制产物晶体的粒度。
⑤由于易于调节水热与溶剂热条件下的环境气氛，因而有利于低价态、中间价态与特殊价态化合物的生成，并能均匀地进行掺杂。
水热合成的分类（按温度分类）①亚临界合成多数沸石分子筛晶体的水热即为典型的亚临界合成反应。
水热合成技术水热合成技术是一种利用高温高压水环境下进行化学合成的方法。
它是一种重要的合成技术，可以用于制备各种无机材料、有机化合物和纳米材料等。
本文将介绍水热合成技术的原理、应用以及未来的发展方向。
水热合成技术的原理是利用高温高压水环境下的化学反应。
在水热合成中，水起到了溶剂和反应介质的作用。
通过调节反应条件，可以控制反应的速率、产物的形貌和结构等。
水热合成具有温度和压力可控、反应物溶解性高、反应速率快等优点，因此被广泛应用于材料合成领域。
水热合成技术在无机材料的合成中有着广泛的应用。
例如，通过水热合成可以制备金属氧化物、金属硫化物和金属氢氧化物等无机材料。
这些材料在电子器件、能源储存和催化剂等领域具有重要的应用价值。
此外，水热合成还可以制备一些特殊结构的材料，如纳米材料和多孔材料。
这些材料具有较大的比表面积和特殊的物理、化学性质，因此在催化、吸附和传感等方面具有广泛的应用。
在有机化合物合成方面，水热合成技术也发挥着重要的作用。
水热合成可以用于有机反应的加速和改善产物的选择性。
通过调节反应条件，可以实现特定官能团的引入和化学键的形成。
此外，水热合成还可以应用于有机催化剂的合成和有机小分子的转化等方面。
这些研究有助于开发新的有机合成方法，并为有机合成化学提供了新的思路。
水热合成技术在纳米材料合成方面有着广泛的应用。
通过水热合成可以制备出各种形状和结构的纳米材料，如纳米颗粒、纳米线和纳米片等。
这些纳米材料具有较小的尺寸和特殊的物理、化学性质，因此在光学、电子和生物医学等领域具有重要的应用价值。
例如，通过水热合成可以制备出具有荧光性质的纳米材料，用于生物成像和荧光标记等方面。
此外，水热合成还可以制备出具有可控形貌和结构的纳米材料，用于催化和传感等领域。
水热合成技术在材料科学和化学工程领域具有广阔的发展前景。
未来，随着人们对新材料和新技术的需求不断增加，水热合成技术将得到更广泛的应用。
同时，人们还将进一步研究水热合成技术的原理和机制，以实现更精确的合成控制和产物设计。
PZT陶瓷制备一、PZT陶瓷制备的工艺流程压电陶瓷生产的工艺流程（以传统固相烧结为例）为：配料→球磨→过滤、干燥→预烧→二次球磨→过滤、干燥→过筛→成型→排塑→烧结→精修→上电极→烧银→极化→测试。
1、原料处理首先，根据化学反应式配料。
所用的原料大多数是金属氧化物，少数也可以是碳酸盐（预烧时可分解为氧化物）。
为使生成压电陶瓷的化学反应顺利进行，要求原料细度一般不超过2μm（平均直径）。
提高原料纯度有利于提高产品质量。
通常使用转动球磨机或震动球磨机进行原料混合及粉碎。
另外，在生产中往往还使用气流粉碎法，用高压气流的强力破碎作用，使粉料形成雾状，由于不用球石，可以避免杂质混入，且效率高。
2、预烧中的反应过程预烧过程一般需要经过四个阶段：线性膨胀（室温—400℃）固相反应（400—750℃）收缩（750—850℃）晶粒生长（800-900℃以上）在固相反应过程中，反应可分为四个区域，如图1[1]所示，分别对应于如下的化学过程：区域Ⅰ：未反应；区域Ⅱ：Pb+TiO2→PbTiO3；区域Ⅲ：PbTiO3+PbO+ZrO2→Pb(Zr1-x Ti x)O3；区域Ⅳ：Pb(Zr1-x Ti x)O3系统的反应区域+PbTiO3→Pb(Zr1-x’Ti x’)O3(x＜x’)。
图1 2PbO-TiO2-ZrO2系统的反应区域●—X射线测得点；○化学分析测得点，旁边数字代表已反应的PbO的百分数，烧结时间为零指刚到炉温的时刻；P—正交PbO；Z—单斜ZrO2；T—四方TiO2；PT—四方PbTiO3；PZT—Pb(Zr1-x Ti x)O3固定保温时间2h，改变预烧温度，随着温度的升高，在540℃左右，进入区域Ⅱ，形成PbTiO3；在650℃左右，进入区域Ⅲ，TiO2消失，Pb（Zr,Ti）O3形成；在710℃左右，进入区域Ⅳ，PbO和ZrO2消失；到1200℃时，PbTiO3消失，成为单相的Pb（Zr，Ti）O3。

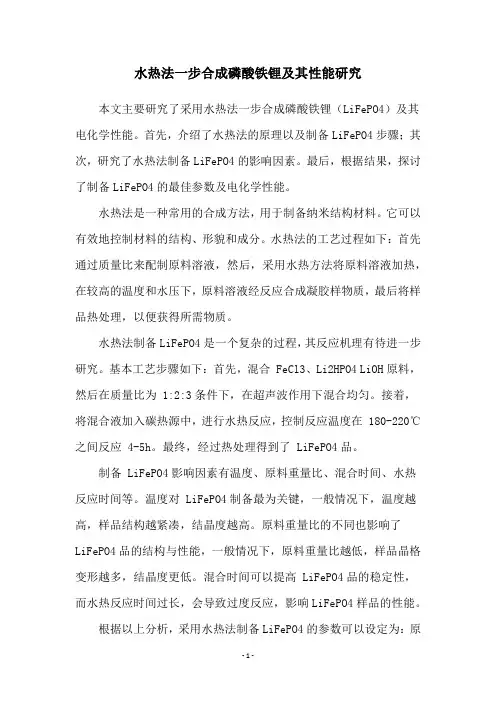

水热法一步合成磷酸铁锂及其性能研究本文主要研究了采用水热法一步合成磷酸铁锂（LiFePO4）及其电化学性能。
首先，介绍了水热法的原理以及制备LiFePO4步骤；其次，研究了水热法制备LiFePO4的影响因素。
最后，根据结果，探讨了制备LiFePO4的最佳参数及电化学性能。
水热法是一种常用的合成方法，用于制备纳米结构材料。
它可以有效地控制材料的结构、形貌和成分。
水热法的工艺过程如下：首先通过质量比来配制原料溶液，然后，采用水热方法将原料溶液加热，在较高的温度和水压下，原料溶液经反应合成凝胶样物质，最后将样品热处理，以便获得所需物质。
水热法制备LiFePO4是一个复杂的过程，其反应机理有待进一步研究。
基本工艺步骤如下：首先，混合 FeCl3、Li2HPO4 LiOH原料，然后在质量比为 1:2:3条件下，在超声波作用下混合均匀。
接着，将混合液加入碳热源中，进行水热反应，控制反应温度在 180-220℃之间反应 4-5h。
最终，经过热处理得到了 LiFePO4品。
制备 LiFePO4影响因素有温度、原料重量比、混合时间、水热反应时间等。
温度对 LiFePO4制备最为关键，一般情况下，温度越高，样品结构越紧凑，结晶度越高。
原料重量比的不同也影响了LiFePO4品的结构与性能，一般情况下，原料重量比越低，样品晶格变形越多，结晶度更低。
混合时间可以提高 LiFePO4品的稳定性，而水热反应时间过长，会导致过度反应，影响LiFePO4样品的性能。
根据以上分析，采用水热法制备LiFePO4的参数可以设定为：原料重量比为 1:2:3，反应温度在 200℃，混合时间 2h，水热反应时间 4h。
根据实验结果可以看出，采用此最佳参数制备的 LiFePO4品晶格结构较整齐，晶粒粒度小，表面粗糙度低，具有良好的电化学性能，其首次放电容量达到 130 mAh/g，在 5 C电速率和 2 C电速率下，容量分别高达 109 mAh/g 91 mAh/g，循环放电容量变化率低于 5%，说明 LiFePO4有良好的循环稳定性。
水热合成技术水热合成技术是一种利用高温高压水环境下进行物质合成的方法。
它在有机合成、材料科学、能源研究等领域具有广泛应用。
本文将从水热合成技术的原理、应用以及未来发展等方面进行阐述。
一、水热合成技术的原理水热合成技术是利用高温高压水作为反应介质，在适当的温度和压力下，将溶液中的反应物进行反应，从而合成目标产物。
水热合成的关键是水的特殊性质，高温高压的条件使得水的溶解能力、扩散速率和反应速率大大增加，从而加快了反应进程。
1. 有机合成：水热合成技术在有机合成中广泛应用于合成有机小分子化合物。
通过调节反应条件和反应物的选择，可以合成出具有特殊结构和性质的有机化合物，如药物、染料和光电材料等。
2. 纳米材料合成：水热合成技术可以用于制备各种纳米材料，如纳米颗粒、纳米线和纳米片等。
通过控制反应条件和溶液浓度，可以调控纳米材料的形貌、尺寸和结构，从而实现对其性能的调控。
3. 燃料电池：水热合成技术可以用于制备燃料电池的关键材料，如负载型催化剂和电解质材料等。
通过水热合成可以获得高纯度、均匀分散的纳米颗粒，提高催化剂的电化学活性和稳定性。
4. 高压合成：水热合成技术可以在高压条件下进行化学反应，实现高压下的物质合成。
这对于高压下的研究和材料合成具有重要意义，例如合成高压下的新材料和研究高压条件下的物理和化学行为等。
三、水热合成技术的发展趋势1. 反应条件的控制：随着对水热合成技术的深入研究，人们对反应条件的控制有了更深入的认识。
未来的研究将更加注重反应条件的精确控制，以实现对产物结构和性能的精确调控。
2. 新型反应器的设计：水热合成技术需要高温高压的环境，传统的反应器设计存在一定的局限性。
未来的研究将致力于开发新型反应器，以提高反应效率和控制性能。
3. 反应机理的解析：水热合成技术虽然已经得到广泛应用，但其反应机理仍然不完全清楚。
未来的研究将更加注重对水热合成反应机理的解析，以揭示反应过程中的关键步骤和机制。
