电路板检验标准

文件名称：PCB（线路板来料检验）标准文件编号：HG-JY-V02-01生效日期：2017年4月11日编写人：________________ 日期：________________ 审批人：________________ 日期：________________1.0检查条件：在30~40W日光管光照环境下，样品放在目视清楚位置。

2.0标志，尺寸2.1电路板的命名应与产品的型号相对应。

2.2所有的标志应清晰。

2.3尺寸必须符合图纸要求。

3.0 外观3.1 板层不得脱层及拱泡，基材表面不允许有显露织物现象。

3.2 板边缘及线路（包括导电脚位、焊位）冲后不得崩裂、跷线及有披锋。

3.3 板面应保持清洁，不允许有碳浆及其他杂物。

3.4 线路完整，不允许出现残缺、锯齿状。

3.5 一个板面的凹点（腐蚀点）针孔或缺口不得超出五处。

3.6 板边缘不得留有多余导体。

4.0 焊锡位、按键位。

4.1 焊锡位、按键位表面不应有氧化现象及污渍。

4.2 焊锡位、按键位不得粘有绝缘油、碳浆等。

5.0 绿油5.1 电路板中涂层位、焊位、导电脚等需避空的部位之外，其他不得覆盖。

5.2 定位绿油必须能起绝缘作用。

6.0 镀层6.1 导电图形不得有露铜现象。

6.2 镀层应均匀、光亮、无针孔、麻点、白雾、烧焦、脱层等现象。

7.0 导电孔7.1 金属导电孔的铜层上应无环状裂缝，铜层与孔壁无环状分离。

7.2 有元件插入的导电孔应清洁，无影响元件插入及焊锡的任何物质。

8.0 端子拉脱力：连接插线端子应不易松脱，拉脱力≥5N。

9.0 任何线路不得补焊。

将显示板及主控板置-25℃的冷藏箱中24小时，取出恢复3小时，然后又将显示板及主控板置70℃的环境中24小时，取出恢复3小时；两项测试后显示板及主控板的各功能应良好，各元器件及连接线应良好。
A
n =2
A c=0
标记
处数
更改文件号
签名
日期
备注
编制
审核
批准
日期
日期
日期
视检（晴天，太阳光不直射的室外或窗前。）自然光照下距离30cm观测，可见到为缺陷，必要时用卡尺测量+封样
C
按JY-1的规定
2
装配性
显示控制板与上盖配合良好，各个按钮动作手感好，接焊端焊接良好，无松脱，端子与端子座配合良好；主控板与底座、线盘配合良好，线盘装上后与主控板散热片之间有少量间隙，无直接接触并无影响装配使用现象，螺丝能上紧，无松脱扭曲现象。

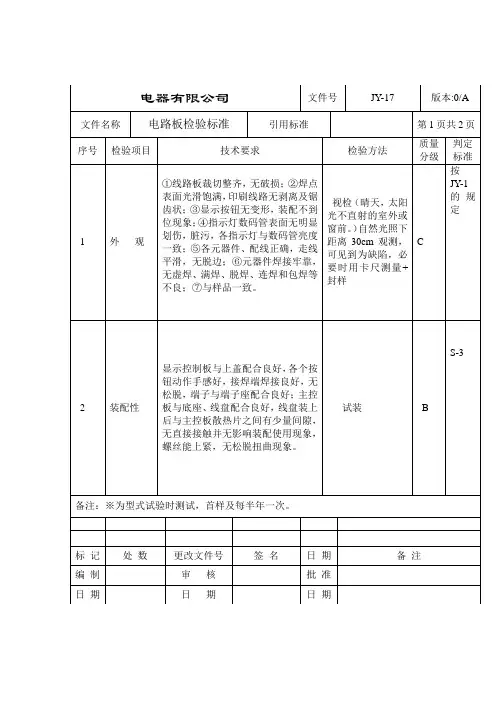

电器有限公司
文件号
JY-17
版本:0/A
文件名称
电路板检验标准
引用标准
第1页共2页
序号
检验项目
技术要求
检验方法
质量
分级
判定标准
1
外观
①线路板裁切整齐，无破损；②焊点表面光滑饱满，印刷线路无剥离及锯齿状；③显示按钮无变形，装配不到位现象；④指示灯数码管表面无明显划伤，脏污，各指示灯与数码管亮度一致；⑤各元器件、配线正确，走线平滑，无脱边；⑥元器件焊接牢靠，无虚焊、满焊、脱焊、连焊和包焊等不良；⑦与样品一致。
B
S-3
4
工作性能
①定温准确，各按键功能及自检功能正常；②定时误差＜3%；③最大输出功率为标称功率的90%~105%之间；④小物φ80mm不能加热⑤卸载功能正常；⑥大于或等于12mm的A3钢片、304锅、430锅均能正常加热；⑦其它功能符合功能说明书。

印制电路板检验标准印制电路板（PCB）的检验标准是确保PCB的质量和性能满足特定要求的关键。

这些标准通常涵盖了从原材料检验到成品检验的各个环节。

以下是一些常见的PCB检验标准和考核要点：1. 外观检查◆焊点质量：焊点应无冷焊、虚焊或短路等现象。

◆印刷线路：线路宽度、间距是否符合设计要求，无断路、短路、蚀刻不良等。

◆孔位准确性：钻孔是否准确，无偏移或缺陷。

◆表面处理：表面无划痕、污染、氧化等。

2. 尺寸检查◆板厚和尺寸：检查PCB板的厚度和尺寸是否符合规格要求。

3. 电气性能测试◆绝缘电阻：检测PCB板的绝缘性能是否合格。

◆导通测试：确保所有导电路径均未断开。

4. 力学性能测试◆抗弯曲能力：PCB在一定力度下的弯曲不应造成损坏。

◆耐热性能：PCB应能承受特定的温度范围。

5. 环境适应性测试◆湿热测试：检验PCB在高湿高热环境下的性能稳定性。

◆温度循环测试：测试PCB在温度变化下的可靠性。

6. 化学和物理性能◆耐腐蚀性：PCB材料和涂层应具有良好的耐腐蚀性。

◆材料成分：确认使用的材料符合环保和安全标准。

7. 符合国际标准◆IPC标准：IPC（国际电子工业联合会）提供了一系列关于PCB设计、制造和检验的标准。

◆UL认证：某些应用可能需要PCB满足UL（Underwriters Laboratories）认证标准。

8. 特定应用要求◆高频应用：对于高频信号传输的PCB，需特别关注信号完整性。

◆汽车、医疗等领域：这些领域的PCB可能有额外的质量和安全要求。

PCB检验是一个全面的过程，涉及多个方面的考量。

正确的检验流程和严格的标准对于确保PCB产品的可靠性和安全性至关重要。

pcb质量检测标准
PCB（Printed Circuit Board，印刷电路板）质量检测标准是确保PCB产品的质量和可靠性的一项重要工作。

以下是一些常见的PCB质量检测标准：
1. 外观检测：检查PCB的表面是否光滑、干净，无明显划痕、污渍、气泡和杂质。

电路线条应清晰、光滑，无断路或短路现象。

2. 尺寸检测：测量PCB的尺寸是否符合要求，包括厚度、长度、宽度等。

检查PCB 的孔径和孔距是否符合设计要求。

3. 材质检测：检查PCB所使用的材料是否符合要求，如铜箔、绝缘层、保护层等。

确保所使用的材料具有良好的电气性能和机械性能。

4. 焊盘检测：检查焊盘的位置、大小和形状是否符合设计要求。

确保焊盘表面光滑、无氧化，以便焊接时能够牢固地连接电子元件。

5. 导线检测：检查导线的走向、弯曲半径和间距是否符合设计要求。

确保导线表面光滑、无损伤或断裂现象。

6. 镀层检测：检查PCB表面的镀层是否均匀、连续，无气泡或杂质。

镀层应具有良好的导电性和耐腐蚀性。

7. 可靠性检测：进行环境试验、寿命测试等可靠性检测，以评估PCB产品的可靠性和稳定性。

8. 电气性能检测：测试PCB的电气性能，如电阻、电容、电感等元件的值是否符合要求，以及电路的传输特性、频率响应等是否符合设计要求。

9. 安全性检测：检查PCB产品是否符合相关安全标准，如防火、防电击等。

总之，PCB质量检测标准涵盖了外观、尺寸、材质、焊盘、导线、镀层、可靠性、电气性能和安全性等多个方面。

通过执行这些标准，可以确保PCB产品的质量和可靠性，以满足客户的需求。
