PCB板检测的时候需要注意那些细节9个常识点详细说明

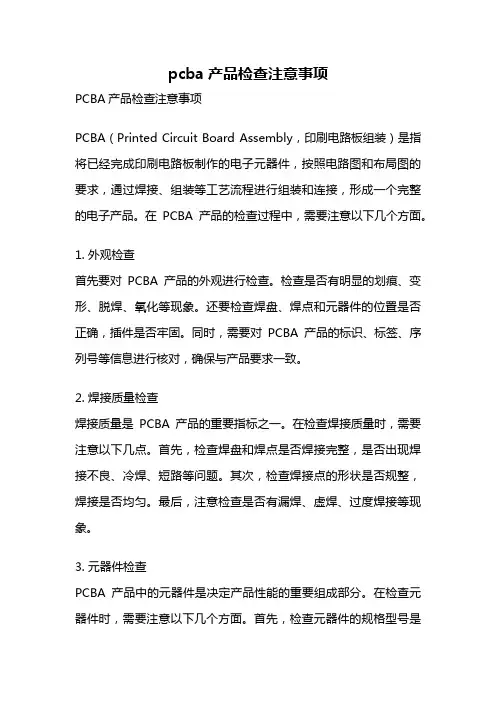

pcba产品检查注意事项PCBA产品检查注意事项PCBA（Printed Circuit Board Assembly，印刷电路板组装）是指将已经完成印刷电路板制作的电子元器件，按照电路图和布局图的要求，通过焊接、组装等工艺流程进行组装和连接，形成一个完整的电子产品。

在PCBA产品的检查过程中，需要注意以下几个方面。

1. 外观检查首先要对PCBA产品的外观进行检查。

检查是否有明显的划痕、变形、脱焊、氧化等现象。

还要检查焊盘、焊点和元器件的位置是否正确，插件是否牢固。

同时，需要对PCBA产品的标识、标签、序列号等信息进行核对，确保与产品要求一致。

2. 焊接质量检查焊接质量是PCBA产品的重要指标之一。

在检查焊接质量时，需要注意以下几点。

首先，检查焊盘和焊点是否焊接完整，是否出现焊接不良、冷焊、短路等问题。

其次，检查焊接点的形状是否规整，焊接是否均匀。

最后，注意检查是否有漏焊、虚焊、过度焊接等现象。

3. 元器件检查PCBA产品中的元器件是决定产品性能的重要组成部分。

在检查元器件时，需要注意以下几个方面。

首先，检查元器件的规格型号是否符合设计要求，是否与BOM表一致。

其次，检查元器件的引脚是否清晰、完整，是否有损坏或弯曲。

最后，检查元器件的极性是否正确安装，是否有掉落、松动等现象。

4. 电气性能检查PCBA产品的电气性能是其核心指标之一。

在检查电气性能时，需要使用专业的测试设备进行测量和判定。

检查电路的通断、电压、电流等参数是否正常，检查电子产品的各项功能是否正常工作。

5. 环境适应性检查PCBA产品在使用过程中，需要适应各种环境条件。

因此，在检查过程中，需要对产品的环境适应性进行测试。

例如，对产品的耐温、抗震、抗湿、防尘等性能进行检查，确保产品在各种环境下都能正常工作。

6. 稳定性检查稳定性是PCBA产品的重要指标之一，特别是对于长时间运行的产品来说。

在检查过程中，需要对产品进行长时间运行测试，观察其在连续工作状态下的表现，检查是否存在异常、死机、重启等问题。

pcb质量检测标准
PCB（Printed Circuit Board，印刷电路板）质量检测标准是确保PCB产品的质量和可靠性的一项重要工作。

以下是一些常见的PCB质量检测标准：
1. 外观检测：检查PCB的表面是否光滑、干净，无明显划痕、污渍、气泡和杂质。

电路线条应清晰、光滑，无断路或短路现象。

2. 尺寸检测：测量PCB的尺寸是否符合要求，包括厚度、长度、宽度等。

检查PCB 的孔径和孔距是否符合设计要求。

3. 材质检测：检查PCB所使用的材料是否符合要求，如铜箔、绝缘层、保护层等。

确保所使用的材料具有良好的电气性能和机械性能。

4. 焊盘检测：检查焊盘的位置、大小和形状是否符合设计要求。

确保焊盘表面光滑、无氧化，以便焊接时能够牢固地连接电子元件。

5. 导线检测：检查导线的走向、弯曲半径和间距是否符合设计要求。

确保导线表面光滑、无损伤或断裂现象。

6. 镀层检测：检查PCB表面的镀层是否均匀、连续，无气泡或杂质。

镀层应具有良好的导电性和耐腐蚀性。

7. 可靠性检测：进行环境试验、寿命测试等可靠性检测，以评估PCB产品的可靠性和稳定性。

8. 电气性能检测：测试PCB的电气性能，如电阻、电容、电感等元件的值是否符合要求，以及电路的传输特性、频率响应等是否符合设计要求。

9. 安全性检测：检查PCB产品是否符合相关安全标准，如防火、防电击等。

总之，PCB质量检测标准涵盖了外观、尺寸、材质、焊盘、导线、镀层、可靠性、电气性能和安全性等多个方面。

通过执行这些标准，可以确保PCB产品的质量和可靠性，以满足客户的需求。

PCB板检验报告引言本文旨在介绍PCB板检验的步骤和流程，以及检验过程中需要注意的事项。

PCB板是电子设备的核心组件之一，其质量直接影响整个设备的性能和可靠性。

因此，在制造过程中对PCB板进行全面的检验是至关重要的。

步骤一：外观检验外观检验主要是对PCB板的外观进行检查，以确保其符合设计要求和外观标准。

具体步骤如下：1.检查PCB板的尺寸和形状是否与设计要求相匹配。

2.检查PCB板表面是否有明显的划痕、磨损、裂纹等缺陷。

3.检查PCB板上的印刷字迹和标识是否清晰可辨，没有模糊或缺失的情况。

步骤二：表面焊接检验表面焊接检验主要是针对PCB板上的焊接点进行检查，以确保焊接质量符合标准。

具体步骤如下：1.用放大镜检查焊接点的完整性和质量。

2.检查焊接点的焊盘是否呈均匀的焊接圆形，没有明显的缺陷。

3.检查焊接点的焊料是否充分，没有冷焊或过多的焊料。

步骤三：电气性能检验电气性能检验是指对PCB板的电气参数进行测试，以确保其符合设计要求和标准。

具体步骤如下：1.使用专业的测试仪器对PCB板的电阻、电容、电感等参数进行测试。

2.检查PCB板的导通性，确保各个电路之间没有短路和断路现象。

3.对PCB板进行高压测试，以确保其能够正常工作在设计的电压范围内。

步骤四：可靠性测试可靠性测试是指对PCB板进行长时间的稳定性和可靠性测试，以验证其在各种环境下的工作性能。

具体步骤如下：1.将PCB板放置在高温、低温、潮湿等环境下进行长时间的测试。

2.检查PCB板在不同温度和湿度下的工作稳定性和可靠性。

3.对PCB板进行振动和冲击测试，以模拟实际使用环境下的振动和冲击情况。

注意事项在进行PCB板检验时，需注意以下事项：1.检验过程应严格按照相关的标准和要求进行，确保检验结果的准确性和可靠性。

2.检验仪器和设备应具备相应的认证和准确的校准，以确保测试结果的正确性。

3.检验过程中需注意安全操作，避免对人身和设备造成伤害。

4.检验结束后，应及时记录和整理检验结果，以备后续参考和分析。

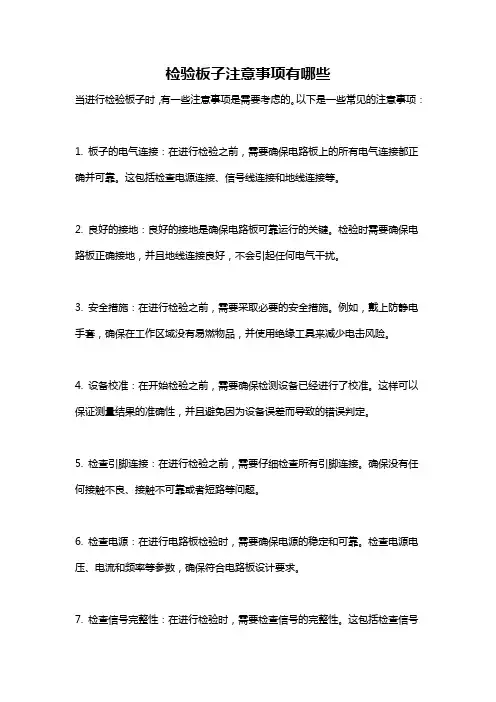

检验板子注意事项有哪些当进行检验板子时，有一些注意事项是需要考虑的。

以下是一些常见的注意事项：1. 板子的电气连接：在进行检验之前，需要确保电路板上的所有电气连接都正确并可靠。

这包括检查电源连接、信号线连接和地线连接等。

2. 良好的接地：良好的接地是确保电路板可靠运行的关键。

检验时需要确保电路板正确接地，并且地线连接良好，不会引起任何电气干扰。

3. 安全措施：在进行检验之前，需要采取必要的安全措施。

例如，戴上防静电手套，确保在工作区域没有易燃物品，并使用绝缘工具来减少电击风险。

4. 设备校准：在开始检验之前，需要确保检测设备已经进行了校准。

这样可以保证测量结果的准确性，并且避免因为设备误差而导致的错误判定。

5. 检查引脚连接：在进行检验之前，需要仔细检查所有引脚连接。

确保没有任何接触不良、接触不可靠或者短路等问题。

6. 检查电源：在进行电路板检验时，需要确保电源的稳定和可靠。

检查电源电压、电流和频率等参数，确保符合电路板设计要求。

7. 检查信号完整性：在进行检验时，需要检查信号的完整性。

这包括检查信号的幅度、频率响应、抗干扰性等参数。

8. 温度控制：检验板子时需要注意控制温度变化。

温度的变化可能会导致电路参数的偏移，因此需要保持温度的稳定。

9. 数据记录：在进行检验时，需要对测试过程和结果进行准确的记录。

记录数据可以帮助分析和解决问题，并且可以作为未来参考。

10. 环境控制：在进行检验板子时，需要确保测试环境的良好控制。

这包括控制湿度、减少噪声干扰、避免灰尘等因素对测试结果的影响。

11. 定期维护：定期进行维护可以保持检验设备的正常运行。

这包括清洁设备、更换耗材和定期校准等。

12. 及时分析：在进行检验时，需要及时分析测试结果。

如果有任何异常情况或者故障，需要及时定位问题并采取相应的解决措施。

以上是进行检验板子时需要注意的一些事项。

通过遵守这些注意事项，可以提高检验的准确性和可靠性，并确保电路板的质量。

PCB制造车间检测标准PCB（Printed Circuit Board）是电路板的英文缩写，是一种用于连接电子元器件的基础材料。

在PCB制造车间中，为了确保生产出高质量的PCB产品，必须进行严格的检测和测试。

本文将介绍PCB制造车间常用的检测标准，并对其进行详细说明。

一、外观检测1. 制板表面- 必须平整、无明显凹凸、鼓包等现象；- 无划痕、刮伤或污染。

2. 焊盘- 焊盘的外观应平整，无明显变形或破损；- 焊盘的焊接垫面应完整，无氧化、腐蚀或脱落。

3. 绝缘层- 表面绝缘层应无损伤、划痕或凹凸；- 绝缘层颜色应均匀一致，无明显色差。

二、尺寸检测1. PCB板尺寸- PCB板的长度、宽度、厚度应符合设计要求；- 必须满足公差范围内的尺寸要求。

2. 钻孔直径- 钻孔直径应符合设计要求，并在公差范围内。

3. 焊盘直径- 焊盘直径应符合设计要求，并在公差范围内。

三、电气性能检测1. 绝缘电阻测试- 测试用针对PCB板的绝缘层进行电阻测量； - 绝缘电阻应达到预定的标准值。

2. 电阻测量- 测试PCB板上的电阻是否在设计范围内；- 电阻测量应符合设计要求。

3. 导通测试- 测试PCB板上导线、焊盘之间的导通情况； - 不存在无导通或短路现象。

4. 绝缘击穿测试- 测试PCB板的绝缘层能否承受额定电压；- 绝缘击穿电压应符合标准要求，确保安全可靠。

四、焊接质量检测1. 焊接引脚- 焊接引脚应牢固、无松动；- 焊点应均匀、光滑、无虚焊、过度焊接或焊飞现象。

2. 烧焊检测- 应检查焊盘表面有无烧焊残留；- 烧焊残留应在可接受范围内。

3. 过度焊接和缺陷检测- 检查焊盘上是否存在过度焊接、焊料溢出或未焊接到位的情况；- 检查焊盘上是否存在缺陷如焊孔堵塞、焊盘开路等。

综上所述，PCB制造车间的检测标准涵盖了外观检测、尺寸检测、电气性能检测以及焊接质量检测等方面。

通过严格按照这些检测标准进行检验，可以保证制造出的PCB产品质量稳定可靠，从而满足客户的需求和期望。

pcb质量检测标准PCB（Printed Circuit Board，印刷电路板）质量检测是确保PCB 产品质量的关键步骤之一。

由于PCB广泛应用于电子设备中，因此质量检测标准的制定对于确保电子设备的稳定性、可靠性和安全性非常重要。

下面将介绍PCB质量检测标准的相关内容。

1.外观检测外观检测是PCB质量检测的首要步骤。

主要检查PCB板表面是否有裂纹、变形、腐蚀、划伤等缺陷，PCB板尺寸、孔径是否符合设计要求，丝印、焊盘、符号等标识是否清晰可辨。

2.焊盘检测焊盘是PCB上电子元器件的连接接点，因此焊盘的质量直接影响到整个电路板的稳定性和可靠性。

焊盘的质量检测主要包括焊盘形状、引脚位置、焊盘与引线的间距、焊盘的涂覆程度等方面的检查。

3.焊接质量检测焊接质量检测主要包括焊缺陷检测和焊接强度测试两个方面。

焊缺陷检测主要检查焊点是否存在虚焊、假焊、错位焊、短路等问题。

焊接强度测试则主要通过拉力测试、抗震测试等方式来检测焊接质量。

4.电气性能检测电气性能检测是PCB质量检测中最重要的环节之一。

通过对电气性能的测试，可以确保PCB上电路的正常工作。

电气性能检测主要包括电阻测试、电容测试、电感测试、耐压测试、耐电压测试、功耗测试等各类测试。

这些测试会使用专业的测试设备和仪器，通过静态和动态测试来评估PCB的电性能。

5.环境适应性测试环境适应性测试是指将PCB产品置于不同的环境条件下，如高温、低温、湿度等，检测其在不同环境下的工作状态。

环境适应性测试可以检测PCB在不同环境下的稳定性，以及其对不良环境因素的抵抗能力。

6.可靠性测试可靠性测试用于评估PCB在预定条件下的寿命和可靠性。

这些测试主要包括温度循环测试、振动测试、冲击测试以及高加速度运动测试等。

这些测试能够模拟PCB在正常使用过程中可能遭受的各种环境和机械应力，以评估其寿命和可靠性。

7.包装和运输检测包装和运输检测是保证PCB质量的最后一道工序。

包装检测主要检查PCB是否符合相关包装标准和要求，以及是否受到破损和腐蚀等问题。

在PCB板检测时应注意的9个小细节PCB板的检测是时候要注意一些细节方面，以便更准备的保证产品质量，在检测PCB板的时候，我们应注意下面的9个小常识。

1、严禁在无隔离变压器的情况下，用已接地的测试设备去接触底板带电的电视、音响、录像等设备来检测PCB板严禁用外壳已接地的仪器设备直接测试无电源隔离变压器的电视、音响、录像等设备。

虽然一般的收录机都具有电源变压器，当接触到较特殊的尤其是输出功率较大或对采用的电源性质不太了解的电视或音响设备时，首先要弄清该机底盘是否带电，否则极易与底板带电的电视、音响等设备造成电源短路，波及集成电路，造成故障的进一步扩大。

2、检测PCB板要注意电烙铁的绝缘性能不允许带电使用烙铁焊接，要确认烙铁不带电，最好把烙铁的外壳接地，对MOS电路更应小心，能采用6~8V的低压电路铁就更安全。

3、检测PCB板前要了解集成电路及其相关电路的工作原理检查和修理集成电路前首先要熟悉所用集成电路的功能、内部电路、主要电气参数、各引脚的作用以及引脚的正常电压、波形与外围元件组成电路的工作原理。

如果具备以上条件，那么分析和检查会容易许多。

4、测试PCB板不要造成引脚间短路电压测量或用示波器探头测试波形时，表笔或探头不要由于滑动而造成集成电路引脚间短路，最好在与引脚直接连通的外围印刷电路上进行测量。

任何瞬间的短路都容易损坏集成电路，在测试扁平型封装的CMOS集成电路时更要加倍小心。

5、检测PCB板测试仪表内阻要大测量集成电路引脚直流电压时，应选用表头内阻大于20KΩ/V的万用表，否则对某些引脚电压会有较大的测量误差。

6、检测PCB板要注意功率集成电路的散热功率集成电路应散热良好，不允许不带散热器而处于大功率的状态下工作。

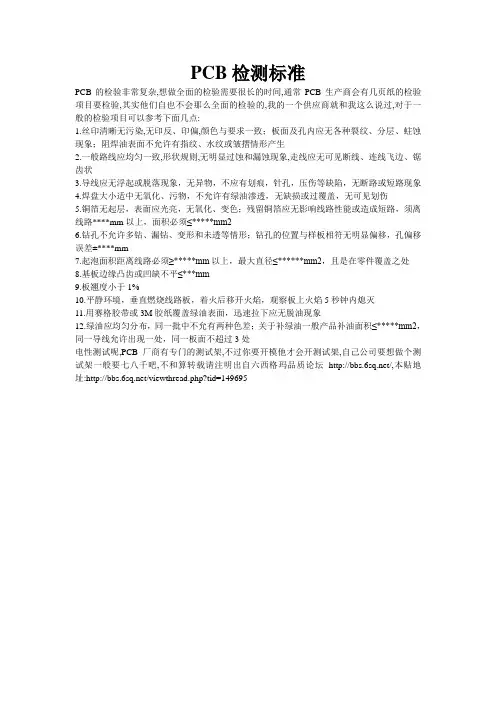

PCB检测标准
PCB的检验非常复杂,想做全面的检验需要很长的时间,通常PCB生产商会有几页纸的检验项目要检验,其实他们自也不会那么全面的检验的,我的一个供应商就和我这么说过,对于一般的检验项目可以参考下面几点:
1.丝印清晰无污染,无印反、印偏,颜色与要求一致；板面及孔内应无各种裂纹、分层、蛀蚀现象；阻焊油表面不允许有指纹、水纹或皱摺情形产生
2.一般路线应均匀一致,形状规则,无明显过蚀和漏蚀现象,走线应无可见断线、连线飞边、锯齿状
3.导线应无浮起或脱落现象，无异物，不应有划痕，针孔，压伤等缺陷，无断路或短路现象
4.焊盘大小适中无氧化、污物，不允许有绿油渗透，无缺损或过覆盖，无可见划伤
5.铜箔无起层，表面应光亮，无氧化、变色；残留铜箔应无影响线路性能或造成短路，须离线路****mm以上，面积必须≤*****mm2
6.钻孔不允许多钻、漏钻、变形和未透等情形；钻孔的位置与样板相符无明显偏移，孔偏移误差±****mm
7.起泡面积距离线路必须≥*****mm以上，最大直径≤******mm2，且是在零件覆盖之处
8.基板边缘凸齿或凹缺不平≤***mm
9.板翘度小于1%
10.平静环境，垂直燃烧线路板，着火后移开火焰，观察板上火焰5秒钟内熄灭
11.用赛格胶带或3M胶纸覆盖绿油表面，迅速拉下应无脱油现象
12.绿油应均匀分布，同一批中不允有两种色差；关于补绿油一般产品补油面积≤*****mm2，同一导线允许出现一处，同一板面不超过3处
电性测试呢,PCB厂商有专门的测试架,不过你要开模他才会开测试架,自己公司要想做个测试架一般要七八千吧,不和算转载请注明出自六西格玛品质论坛/,本贴地址:/viewthread.php?tid=149695。

PCB来料检验规范PCB板（Printed Circuit Board）是电子设备中非常重要的一个部件，它承载着电连接、信号传输等关键功能。

由于电子产品的使用环境复杂且要求极高的可靠性，因此在生产过程中必须对PCB板进行严格的来料检验，以保证其质量符合要求，保证产品的稳定性和可靠性。

本文将详细介绍PCB来料检验规范。

一、PCB来料检验的重要性PCB来料检验是生产线上不可或缺的一个环节，其主要作用是确保PCB板具有尺寸精度、表面平整度、电性能、机械强度、耐腐蚀性等合格的特性，以满足产品质量要求和客户需求。

如果来料检验不严格，会导致以下一些质量问题：1. PCB尺寸偏差过大，无法安装在产品上，造成产品无法使用；2. 印刷电路连接不良，影响信号传输和电气性能；3. PCB的表面由于振动或磨损而导致部件损坏，影响使用寿命和稳定性；4. 集成电路的引脚间距不对，导致电气性能无法达到预期水平。

因此，做好来料检验是保障产品质量的前提。

二、PCB板来料检验的需求在进行PCB来料检验之前，需要了解检验的需求，以选择合适的检验方法。

1. 基于客户需求和产品设计要求，对PCB板各项技术指标和检验标准进行明确。

2. 根据PCB板的类别、类型和应用场景，制定相应的检验方案和流程。

3. 选择符合PCB板技术参数和质量要求的检测设备、工具、试剂和方法。

4. 制定PCB来料检验的记录表格和报告，将检验结果清晰地反馈给生产部门和质量控制部门。

5. 通过持续改进，提高PCB来料检验的准确度和有效性，降低产品质量风险和成本，不断提高客户满意度。

三、PCB板来料检验的内容PCB来料检验可以从以下几个方面入手：1. 尺寸检验：通过利用光学投影仪、数字仪表等检测仪器对PCB板的尺寸进行检测，以确保尺寸符合设计要求，减少装配时的误差。

2. 表面性能检验：通过显微镜、表面平整度仪等设备对PCB板的表面进行检测，以判断表面耐磨性、平整性等特性是否达标。

pcb板检验标准PCB板检验标准。

PCB板（Printed Circuit Board）是电子产品中不可或缺的部件，它承载着电子元器件并提供电气连接。

因此，PCB板的质量直接关系到整个电子产品的性能和可靠性。

为了确保PCB板的质量，制定了一系列的检验标准，以便对其进行全面、严格的检验。

首先，对于PCB板的外观检验，应该注意以下几个方面，PCB板表面应平整光滑，无划痕、凹凸、氧化等缺陷；焊盘应完整，无氧化、锈蚀、虚焊等现象；PCB板的边缘应整齐，无毛刺、碎裂等情况。

此外，还应检查PCB板的印刷文字、标识等是否清晰、准确。

其次，对于PCB板的尺寸检验，应该根据设计图纸和规范要求，使用合适的测量工具对PCB板的尺寸进行检验。

主要包括PCB板的整体尺寸、孔径尺寸、线宽线距等。

在检验过程中，应注意测量工具的精度和准确性，以确保测量结果的可靠性。

再次，对于PCB板的电性能检验，应该使用专业的测试设备对PCB板的电气性能进行检验。

主要包括PCB板的绝缘电阻、介质常数、介质损耗、导通电阻等参数。

在检验过程中，应注意测试设备的准确性和稳定性，以确保测试结果的准确性。

最后，对于PCB板的可靠性检验，应该进行一系列的可靠性测试，以验证PCB板在实际使用条件下的性能。

主要包括热冲击测试、湿热循环测试、盐雾测试、振动测试等。

这些测试可以模拟PCB板在不同环境条件下的工作状态，从而评估其可靠性和耐久性。

总之，PCB板的检验标准涉及外观、尺寸、电性能和可靠性等多个方面，只有全面、严格地进行检验，才能确保PCB板的质量。

因此，在实际生产中，应严格按照相关标准和规范要求，对PCB板进行全面的检验，以提高产品质量和可靠性，满足客户的需求和要求。
